平滑轨迹点动画

功能介绍

此网页可以研究函数曲线在经过坐标变换后的轨迹，暂时没有画上平面直角坐标系或极坐标系，因此使用时需要自行添加。在文章结尾会奉上源代码，欢迎大家修改。

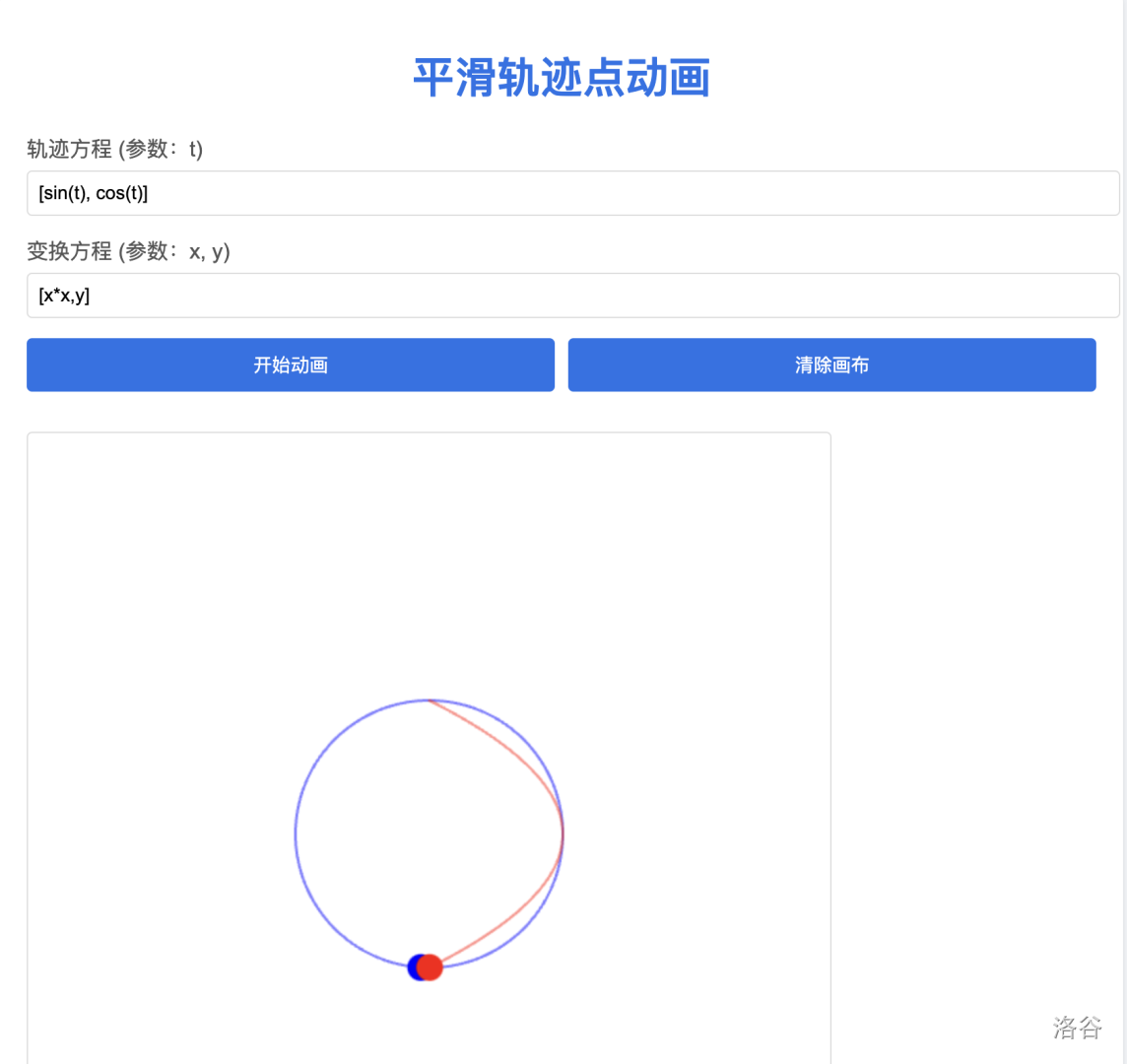

下面是页面展示：
在这里插入图片描述

支持的数学函数

基本函数：sin、cos、tan、sqrt、pow 等
常量：pi 和 e

优化内容

在原有代码基础上进行了以下优化：

绘图优化

使用 二次贝塞尔曲线（quadraticCurveTo）代替直线。
增加采样点数量（从 100 增加到 200）。
优化线条连接处的显示效果。

动画效果优化

使用 进度控制 替代帧计数。
增加点的 光晕效果。
添加平滑的 轨迹渐现效果。

交互改进

添加 清除画布 按钮。
优化动画重启逻辑。
改进错误提示显示。

视觉效果提升

线条使用圆角端点（lineCap: 'round'）。
运动点添加发光效果。
轨迹线带有透明度，视觉效果更柔和。

使用方法

输入轨迹方程：如 [sin(t), cos(t)]。
输入变换方程：如 [x + 1, y * 2]。
点击 “开始动画” 观看平滑动画效果。
可随时点击 “清除画布” 重新开始。

HTML 源代码

以下是完整的 HTML 源代码（部分AI生成）：

<!DOCTYPE html>
<html lang="zh">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>平滑轨迹点动画</title>
    <script src="https://cdn.jsdelivr.net/npm/mathjs/lib/browser/math.js"></script>
    <style>
        body {
            font-family: Arial, sans-serif;
            margin: 0;
            padding: 20px;
            background-color: #f0f2f5;
            display: flex;
            flex-direction: column;
            align-items: center;
        }
        .container {
            max-width: 800px;
            width: 100%;
            background: white;
            padding: 20px;
            border-radius: 8px;
            box-shadow: 0 2px 4px rgba(0,0,0,0.1);
        }
        h1 {
            color: #1a73e8;
            margin-bottom: 20px;
            text-align: center;
        }
        .input-group {
            margin-bottom: 15px;
        }
        label {
            display: block;
            margin-bottom: 5px;
            color: #555;
        }
        input {
            width: 100%;
            padding: 8px;
            border: 1px solid #ddd;
            border-radius: 4px;
            font-size: 14px;
        }
        .controls {
            display: flex;
            gap: 10px;
            margin: 10px 0;
        }
        button {
            background-color: #1a73e8;
            color: white;
            border: none;
            padding: 10px 20px;
            border-radius: 4px;
            cursor: pointer;
            font-size: 14px;
            flex: 1;
        }
        button:hover {
            background-color: #1557b0;
        }
        #error {
            color: #d93025;
            margin-top: 10px;
            padding: 10px;
            border-radius: 4px;
            display: none;
        }
        canvas {
            border: 1px solid #ddd;
            border-radius: 4px;
            margin-top: 20px;
            background-color: #fff;
        }
    </style>
</head>
<body>
    <div class="container">
        <h1>平滑轨迹点动画</h1>
        <div class="input-group">
            <label>轨迹方程 (参数：t)</label>
            <input type="text" id="trajectory" value="[sin(t), cos(t)]" placeholder="例如：[sin(t), cos(t)]">
        </div>
        <div class="input-group">
            <label>变换方程 (参数：x, y)</label>
            <input type="text" id="transform" value="[x + 1, y * 2]" placeholder="例如：[x + 1, y * 2]">
        </div>
        <div class="controls">
            <button id="start">开始动画</button>
            <button id="clear">清除画布</button>
        </div>
        <div id="error"></div>
        <canvas id="canvas" width="600" height="600"></canvas>
    </div>

    <script>
        const canvas = document.getElementById('canvas');
        const ctx = canvas.getContext('2d');
        const errorDiv = document.getElementById('error');
        let animationId = null;

        // 数学函数环境
        const mathContext = {
            sin: Math.sin,
            cos: Math.cos,
            tan: Math.tan,
            sqrt: Math.sqrt,
            pow: Math.pow,
            pi: Math.PI,
            e: Math.E
        };

        function showError(message) {
            errorDiv.style.display = 'block';
            errorDiv.textContent = message;
        }

        function hideError() {
            errorDiv.style.display = 'none';
        }

        function parseExpression(expr, isTrajectory) {
            try {
                const content = expr.slice(1, -1).split(',').map(e => e.trim());
                if (content.length !== 2) {
                    throw new Error(`表达式必须包含两个分量，格式：[表达式1, 表达式2]`);
                }
                return content.map(expr => math.compile(expr));
            } catch (e) {
                throw new Error(`${isTrajectory ? '轨迹' : '变换'}方程格式错误: ${e.message}`);
            }
        }

        function evaluatePoint(expressions, params) {
            try {
                return expressions.map(expr => expr.evaluate(params));
            } catch (e) {
                throw new Error(`计算出错: ${e.message}`);
            }
        }

        // 绘制平滑曲线
        function drawSmoothLine(points, color, width = 2, alpha = 1) {
            if (points.length < 2) return;

            ctx.beginPath();
            ctx.moveTo(points[0][0], points[0][1]);

            // 使用贝塞尔曲线使线条更平滑
            for (let i = 1; i < points.length - 2; i++) {
                const xc = (points[i][0] + points[i + 1][0]) / 2;
                const yc = (points[i][1] + points[i + 1][1]) / 2;
                ctx.quadraticCurveTo(points[i][0], points[i][1], xc, yc);
            }

            // 处理最后两个点
            if (points.length > 2) {
                ctx.quadraticCurveTo(
                    points[points.length - 2][0],
                    points[points.length - 2][1],
                    points[points.length - 1][0],
                    points[points.length - 1][1]
                );
            }

            ctx.strokeStyle = color;
            ctx.lineWidth = width;
            ctx.lineCap = 'round';
            ctx.lineJoin = 'round';
            ctx.globalAlpha = alpha;
            ctx.stroke();
            ctx.globalAlpha = 1.0;
        }

        function drawPoint(x, y, color = 'blue', size = 6) {
            ctx.beginPath();
            ctx.arc(x, y, size, 0, Math.PI * 2);
            ctx.fillStyle = color;
            ctx.fill();

            // 添加光晕效果
            ctx.beginPath();
            ctx.arc(x, y, size + 4, 0, Math.PI * 2);
            ctx.fillStyle = color.replace(')', ', 0.3)');
            ctx.fill();
        }

        // 清除画布
        document.getElementById('clear').addEventListener('click', () => {
            if (animationId) {
                cancelAnimationFrame(animationId);
                animationId = null;
            }
            ctx.clearRect(0, 0, canvas.width, canvas.height);
            hideError();
        });

        document.getElementById('start').addEventListener('click', () => {
            if (animationId) {
                cancelAnimationFrame(animationId);
            }

            hideError();
            ctx.clearRect(0, 0, canvas.width, canvas.height);

            try {
                const trajectoryExpr = document.getElementById('trajectory').value.trim();
                const transformExpr = document.getElementById('transform').value.trim();

                if (!trajectoryExpr.startsWith('[') || !trajectoryExpr.endsWith(']')) {
                    throw new Error('轨迹方程必须用方括号包围');
                }
                if (!transformExpr.startsWith('[') || !transformExpr.endsWith(']')) {
                    throw new Error('变换方程必须用方括号包围');
                }

                const trajectoryFns = parseExpression(trajectoryExpr, true);
                const transformFns = parseExpression(transformExpr, false);

                // 增加采样点数量，使曲线更平滑
                const steps = 200;
                const points = [];
                const transformedPoints = [];

                for (let i = 0; i <= steps; i++) {
                    const t = (i / steps) * Math.PI * 2;
                    const [x, y] = evaluatePoint(trajectoryFns, { ...mathContext, t });

                    const canvasX = x * 100 + canvas.width / 2;
                    const canvasY = y * 100 + canvas.height / 2;
                    points.push([canvasX, canvasY]);

                    const [tx, ty] = evaluatePoint(transformFns, {
                        ...mathContext,
                        x: x,
                        y: y
                    });
                    transformedPoints.push([
                        tx * 100 + canvas.width / 2,
                        ty * 100 + canvas.height / 2
                    ]);
                }

                let progress = 0;
                const animate = (timestamp) => {
                    const pointCount = Math.floor(progress * points.length);

                    if (pointCount > 1) {
                        // 绘制已完成的轨迹部分（带透明度渐变）
                        const currentPoints = points.slice(0, pointCount);
                        const currentTransformed = transformedPoints.slice(0, pointCount);

                        ctx.clearRect(0, 0, canvas.width, canvas.height);

                        // 绘制平滑曲线
                        drawSmoothLine(currentPoints, 'rgba(0,0,255,0.5)', 2);
                        drawSmoothLine(currentTransformed, 'rgba(255,0,0,0.5)', 2);

                        // 绘制当前运动点
                        const lastPoint = currentPoints[currentPoints.length - 1];
                        const lastTransformed = currentTransformed[currentTransformed.length - 1];

                        drawPoint(lastPoint[0], lastPoint[1], 'rgba(0,0,255,1)');
                        drawPoint(lastTransformed[0], lastTransformed[1], 'rgba(255,0,0,1)');
                    }

                    progress += 0.005;  // 控制动画速度
                    if (progress <= 1) {
                        animationId = requestAnimationFrame(animate);
                    }
                };

                animationId = requestAnimationFrame(animate);

            } catch (e) {
                showError(e.message);
            }
        });
    </script>
</body>
</html>
