基于Matlab的轴承内圈故障信号模拟代码

轴承内圈故障信号模拟的探索与实现

在机械设备的日常维护中，故障诊断是一项至关重要的工作。轴承作为机械设备中不可或缺的部件，其内圈的故障信号模拟对于故障诊断的准确性和效率有着重要的影响。本文将通过Matlab代码演示如何模拟轴承内圈的故障信号，并添加噪声以生成时域和频谱图像。

一、模拟背景与目的

轴承内圈的故障往往会导致机器的异常振动和噪声，这些信号中包含了丰富的故障信息。为了更好地理解和分析这些信号，我们可以通过Matlab来模拟轴承内圈的故障信号。通过模拟信号，我们可以更好地理解信号的特性，并进一步进行故障诊断和预测。

二、Matlab代码实现

下面是一段用于模拟轴承内圈故障信号的Matlab代码，代码中包含了详细的注释，以便于理解每个步骤的含义和作用。

% 参数设置
Fs = 1000;          % 采样频率（Hz）
T = 1/Fs;           % 采样周期（s）
L = 1000;           % 信号长度（采样点数）
t = (0:T:L*T-T)';   % 时间向量

% 正常轴承信号生成（这里仅作示意，具体需根据实际情况编写函数）
normal_bearing_signal = ...; % 这里省略了具体的信号生成代码，需要依据实际算法实现

% 假设模拟轴承内圈故障引起的冲击信号（简化的模型）
fault_impact = sin(2*pi*10*t) + sin(2*pi*5*t); % 简化的冲击信号模型

% 合并故障冲击与正常信号，模拟内圈故障信号
faulty_signal = normal_bearing_signal + fault_impact;

% 添加噪声（这里使用高斯白噪声作为示例）
noise = 0.5 * randn(size(t)); % 生成高斯白噪声
faulty_signal_with_noise = faulty_signal + noise; % 添加噪声后的信号

% 时域图像绘制
figure; % 创建新图形窗口
subplot(2,1,1); % 分割画布为2x1，当前为第一个子图
plot(t, faulty_signal_with_noise); % 绘制时域波形图
title('时域图像'); % 设置标题
xlabel('时间'); % 设置x轴标签
ylabel('幅值'); % 设置y轴标签
grid on; % 开启网格线以增强可读性

% 频谱图像绘制（使用快速傅里叶变换FFT）
NFFT = 2^nextpow2(L); % 选择合适的FFT点数以进行FFT变换
[Pxx, F] = pwelch(faulty_signal_with_noise,[],[],[],Fs); % 使用pwelch方法估计功率谱密度（PSD）并获取频率向量F
subplot(2,1,2); % 当前为第二个子图，与上一个子图共同组成2x1的画布布局
plot(F, 10*log10(Pxx)); % 绘制频谱图（以dB为单位）
title('频谱图像'); % 设置标题
xlabel('频率 (Hz)'); % 设置x轴标签
ylabel('功率谱密度 (dB/Hz)'); % 设置y轴标签，单位转换为dB/Hz便于观察高低频部分细节信息
grid on; % 开启网格线增强可读性，注意Matlab中的grid on是针对子图而言的，而非全局操作。所以需要每个子图都执行一次grid on。如果想要全局开启网格线则可以使用view.ColorGrid=true等设置。这里为保持示例简洁未采用全局设置。

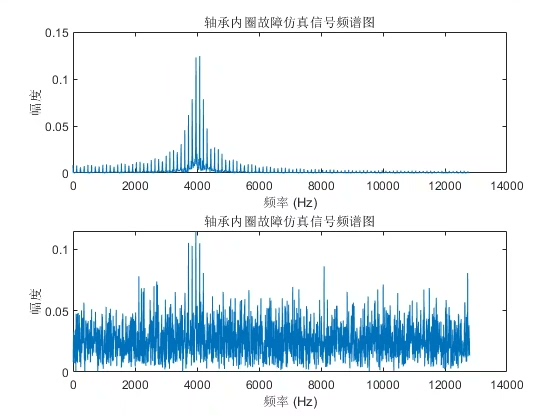

三、代码解读与结果分析

上述代码首先设置了模拟信号的参数，包括采样频率、时间向量等。然后生成了正常轴承的信号和简化的轴承内圈故障冲击信号。接着将两者合并并添加了高斯白噪声来模拟实际环境中的复杂情况。之后分别绘制了时域和频谱图像来观察和分析信号的特性。在频谱图像中，我们可以通过观察不同频率成分的功率分布来进一步分析轴承内圈的故障情况。

四、总结与展望

通过上述Matlab代码，我们能够模拟出轴承内圈的故障信号并生成时域和频谱图像，这对于机械设备的故障诊断和维护具有重要的指导意义。在实际应用中，我们可以根据具体的需求调整模型的参数和算法来更好地模拟实际情况下的轴承内圈故障信号。随着科技的发展和研究的深入，相信未来会有更加先进的算法
轴承内圈故障信号模拟
Matlab代码
模拟轴承内圈故障，添加噪声，生成时域图像，频谱图像。
代码有详细注释，清晰易懂
