Allegro16.6软件布局设计技巧:模块复用

本文详细介绍了在Allegro软件中如何通过五个步骤实现电源模块的复用,包括布局、选择器件、创建复用文件、应用复用文件至另一模块,帮助提高电路设计效率。

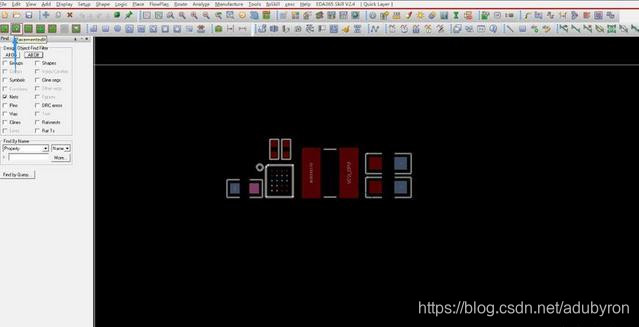

1、打开allegro软件,首先将其中一个电源模块布局,然后点击蓝色箭头的placementedit。

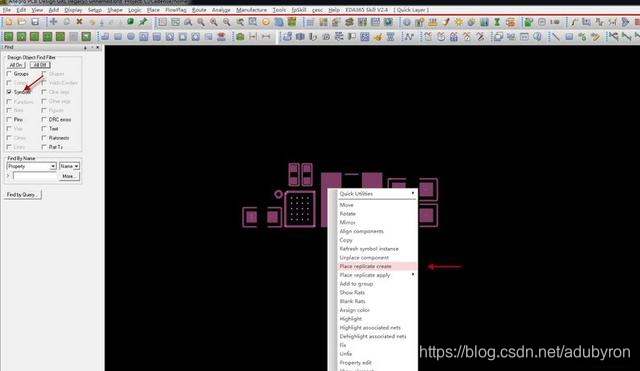

2、因为我们现在要对元器件进行操作,所以要在allegro的find面板选择symbols,对已布局完成的电源模块进行框选,然后右键选择 Place replicate create,这里需要注意的是要将鼠标放在器件上然后右击,不然是无法显示Place replicate create的。

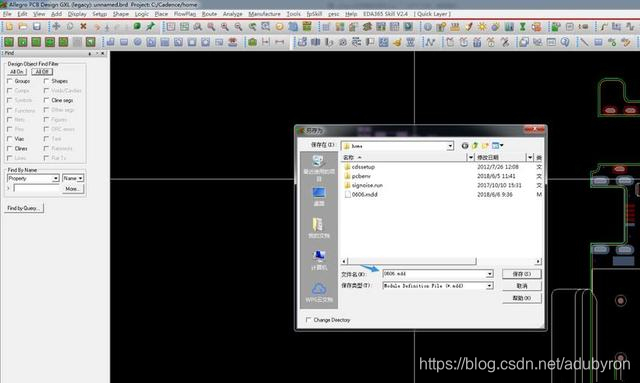

3、我们再右键执行done命令,在空白的地方左键单击一下,弹出如下界面,设置一个的文件名,我先设个“0606.mdd”保存,我们的模块复用文件就生成了。

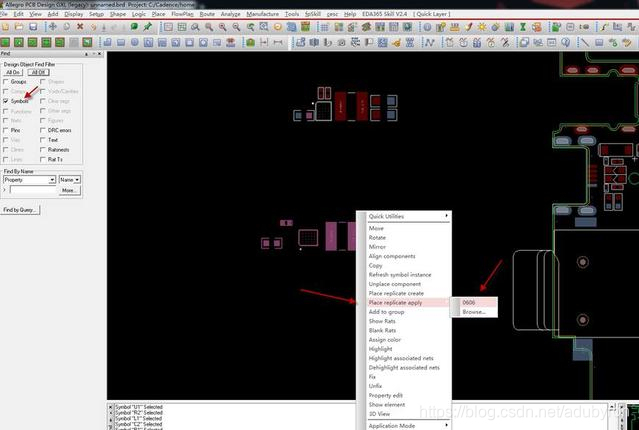

4、接下来就将是最后的步骤了,将生成的.mmd文件赋予到另一个相同结构的电源模块上,先是框选该部分文件,然后右键(鼠标放器件上),选择Place replicate apply,再选择0606,即前面生成的文件。

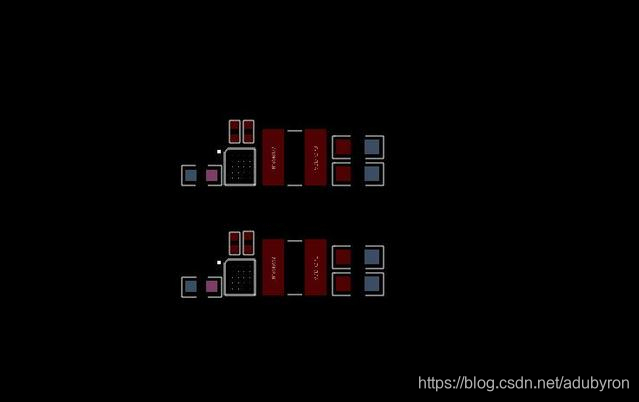

5、模块复用完成。
