如何自己编写英伟达jetson开发板中deepstream框架插件

什么是gstreamer插件？

简单的说，deepstream框架是英伟达jetson系列边缘设备中的加速框架，想要在该框架中运行自己的算法，需要编写gstreamer插件，因为在该框架中，视频流的处理是由一个个gstreamer插件构成，包括视频编解码，视频格式转换，算法推理，视频推流等插件，并且需要在deepstream app中将需要用到的插件连接起来，构成流水线来运行。gstreamer插件就相当于deepstream框架中的一个个模块，模块间仅有数据传输，互不影响。

如何编写gstreamer插件

首先我们需要找到deepstream文件夹下source/gst-plugins/gstdsexample.cpp和gstdsexample.h文件（模板代码），仿照其代码格式进行修改，此处采用在插件中调用算法的方式（之前试过分别写前处理、推理、后处理插件，再连接起来的方式，发现框架找不到这三个插件）

  1. 首先我们先来看gstdsexample.h文件 ；
//定义你自己的头文件名称
#ifndef __GST_MYMETHOD_H__
#define __GST_MYMETHOD_H__

#include <gst/base/gstbasetransform.h>
#include <gst/video/video.h>

/* Open CV headers */
#pragma GCC diagnostic push
#if __GNUC__ >= 8
#pragma GCC diagnostic ignored "-Wclass-memaccess"
#endif
#include "opencv2/imgproc/imgproc.hpp"
#include "opencv2/highgui/highgui.hpp"
#pragma GCC diagnostic pop

#include <cuda.h>
#include <cuda_runtime.h>
#include "nvbufsurface.h"
#include "nvbufsurftransform.h"
#include "gst-nvquery.h"
#include "gstnvdsmeta.h"

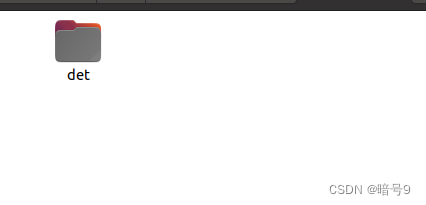

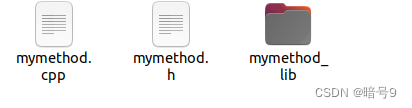

// mymethod_lib中放你自己算法的源码，然后在此处引入头文件进行调用
#include "mymethod_lib/mymethod_lib.h"
//1. det
#include "mymethod_lib/det/simple_yolo.hpp"

*/
/* Package and library details required for plugin_init */

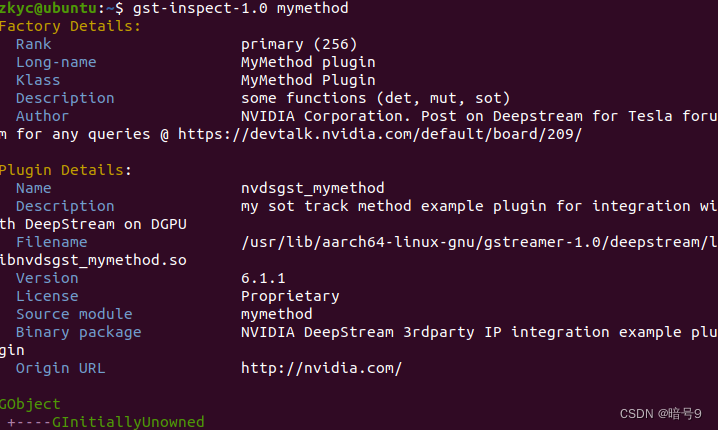

/*插件描述信息，其中PACKAGE字段指定了插件的名称，通过该名称实现插件的调用*/
#define PACKAGE "mymethod"
#define VERSION "1.0"
#define LICENSE "Proprietary"
#define DESCRIPTION "my sot track method example plugin for integration with DeepStream on DGPU"
#define BINARY_PACKAGE "NVIDIA DeepStream 3rdparty IP integration example plugin"
#define URL "http://nvidia.com/"


G_BEGIN_DECLS
/* Standard boilerplate stuff    固定结构，声明插件实例与插件类*/
typedef struct _GstMyMethod GstMyMethod;
typedef struct _GstMyMethodClass GstMyMethodClass;

/* Standard boilerplate stuff    固定结构*/
#define GST_TYPE_MYMETHOD (gst_mymethod_get_type())
#define GST_MYMETHOD(obj) (G_TYPE_CHECK_INSTANCE_CAST((obj),GST_TYPE_MYMETHOD,GstMyMethod))
#define GST_MYMETHOD_CLASS(klass) (G_TYPE_CHECK_CLASS_CAST((klass),GST_TYPE_MYMETHOD,GstMyMethodClass))
#define GST_MYMETHOD_GET_CLASS(obj) (G_TYPE_INSTANCE_GET_CLASS((obj), GST_TYPE_MYMETHOD, GstMyMethodClass))
#define GST_IS_MYMETHOD(obj) (G_TYPE_CHECK_INSTANCE_TYPE((obj),GST_TYPE_MYMETHOD))
#define GST_IS_MYMETHOD_CLASS(klass) (G_TYPE_CHECK_CLASS_TYPE((klass),GST_TYPE_MYMETHOD))
#define GST_MYMETHOD_CAST(obj)  ((GstMyMethod *)(obj))

//类的实例对象
struct _GstMyMethod
{
  GstBaseTransform base_trans;

  // Unique ID of the element. The labels generated by the element will be
  // updated at index `unique_id` of attr_info array in NvDsObjectParams.
  /*元素的唯一ID。元素生成的标签将在NvDsObjectParams中attr_info数组的索引“unique_id”处更新。*/
  guint unique_id;

  // Frame number of the current input buffer
  guint64 frame_num;

  // CUDA Stream used for allocating the CUDA task
  cudaStream_t cuda_stream;

  // Host buffer to store RGB data for use by algorithm
  //用于存储RGB数据以供算法使用的主缓冲区
  void *host_rgb_buf;

  // the intermediate scratch buffer for conversions RGBA
  //用于转换的中间暂存缓冲区RGBA
  NvBufSurface *inter_buf;

  // OpenCV mat containing RGB data
  cv::Mat *cvmat;

  // Input video info (resolution, color format, framerate, etc)
  GstVideoInfo video_info;

  // Resolution at which frames/objects should be processed
  gint processing_width;
  gint processing_height;

  // Flag which defince igpu/dgpu
  guint is_integrated;

  // Amount of objects processed in single call to algorithm
  guint batch_size;

  // GPU ID on which we expect to execute the task
  guint gpu_id;

// 下面是自己算法需要用到的一些变量或者参数，按自己的需求来写
  //1. det params
  std::shared_ptr<SimpleYolo::Infer> engine_v5s;

  gchar* model_name;

};

//类（固定写法，只需要改成自己的名字即可）
// Boiler plate stuff
struct _GstMyMethodClass
{
  GstBaseTransformClass parent_class;
};

GType gst_mymethod_get_type (void);

G_END_DECLS
#endif /* __GST_MYMETHOD_H__ */
  1. 然后再看gstdsexample.cpp是如何写的，代码较多，就不直接放全部代码
  2. 第一部分是添加头文件和定义一些需要的函数，固定写法，只需要将mymethod改成自己的名字；
//添加需要使用的头文件
#include <string.h>
#include <string>
#include <sstream>
#include <iostream>
#include <ostream>
#include <fstream>
#include "gstmymethod.h"
#include <sys/time.h>
#include <opencv2/opencv.hpp>
#include <opencv2/cudaimgproc.hpp>

GST_DEBUG_CATEGORY_STATIC (gst_mymethod_debug);
#define GST_CAT_DEFAULT gst_mymethod_debug
#define USE_EGLIMAGE 1
/* enable to write transformed cvmat to files */
/* #define MYMETHOD_DEBUG */
static GQuark _dsmeta_quark = 0;

// classes（此处写用目标检测算法时的类别）
static const char* cocolabels[] = {
    "army"
};

//设置插件属性的函数，通过属性可以对插件内部的变量进行赋值，方便调整一些参数
static void gst_mymethod_set_property (GObject * object, guint prop_id,
    const GValue * value, GParamSpec * pspec);
static void gst_mymethod_get_property (GObject * object, guint prop_id,
    GValue * value, GParamSpec * pspec);
// 获取输入图像的信息
static gboolean gst_mymethod_set_caps (GstBaseTransform * btrans,
    GstCaps * incaps, GstCaps * outcaps);
// 资源初始化，如算法初始化，插件初始化等
static gboolean gst_mymethod_start (GstBaseTransform * btrans);
// 资源销毁
static gboolean gst_mymethod_stop (GstBaseTransform * btrans);
// 算法调用
static GstFlowReturn gst_mymethod_transform_ip (GstBaseTransform *
    btrans, GstBuffer * inbuf);
// 1. det attach metadata 将检测结果传给下游插件
static void attach_metadata_det(GstMyMethod * dsexample, NvDsFrameMeta *frame_meta,
    gdouble scale_ratio, SimpleYolo::BoxArray boxes);
  1. 第二部分是定义插件属性的默认值， 这部分的枚举变量和插件属性的默认值按需修改，其他为固定写法，只需要将mymethod改成自己的名字；
/* Enum to identify properties 插件属性的枚举变量*/
enum
{
  PROP_GPU_DEVICE_ID,
  PROP_MODEL_NAME,
};

#define CHECK_NVDS_MEMORY_AND_GPUID(object, surface)  \
  ({ int _errtype=0;\
   do {  \
    if ((surface->memType == NVBUF_MEM_DEFAULT || surface->memType == NVBUF_MEM_CUDA_DEVICE) && \
        (surface->gpuId != object->gpu_id))  { \
    GST_ELEMENT_ERROR (object, RESOURCE, FAILED, \
        ("Input surface gpu-id doesnt match with configured gpu-id for element," \
         " please allocate input using unified memory, or use same gpu-ids"),\
        ("surface-gpu-id=%d,%s-gpu-id=%d",surface->gpuId,GST_ELEMENT_NAME(object),\
         object->gpu_id)); \
    _errtype = 1;\
    } \
    } while(0); \
    _errtype; \
  })


/* Default values for properties 插件属性默认值*/
#define DEFAULT_GPU_ID 0
#define DEFAULT_MODEL_NAME ""
#define RGB_BYTES_PER_PIXEL 3
#define RGBA_BYTES_PER_PIXEL 4

#define CHECK_NPP_STATUS(npp_status,error_str) do { \
  if ((npp_status) != NPP_SUCCESS) { \
    g_print ("Error: %s in %s at line %d: NPP Error %d\n", \
        error_str, __FILE__, __LINE__, npp_status); \
    goto error; \
  } \
} while (0)

#define CHECK_CUDA_STATUS(cuda_status,error_str) do { \
  if ((cuda_status) != cudaSuccess) { \
    g_print ("Error: %s in %s at line %d (%s)\n", \
        error_str, __FILE__, __LINE__, cudaGetErrorName(cuda_status)); \
    goto error; \
  } \
} while (0)

/* By default NVIDIA Hardware allocated memory flows through the pipeline. We
 * will be processing on this type of memory only. */
//设置插件sink和src端的连接方式与属性，这里设置数据存放在GPU，所以内存指定为"memory:NVMM"
#define GST_CAPS_FEATURE_MEMORY_NVMM "memory:NVMM"
static GstStaticPadTemplate gst_mymethod_sink_template =
GST_STATIC_PAD_TEMPLATE ("sink",
    GST_PAD_SINK,
    GST_PAD_ALWAYS,
    GST_STATIC_CAPS (GST_VIDEO_CAPS_MAKE_WITH_FEATURES
        (GST_CAPS_FEATURE_MEMORY_NVMM,
            "{ NV12, RGBA, I420 }")));

static GstStaticPadTemplate gst_mymethod_src_template =
GST_STATIC_PAD_TEMPLATE ("src",
    GST_PAD_SRC,
    GST_PAD_ALWAYS,
    GST_STATIC_CAPS (GST_VIDEO_CAPS_MAKE_WITH_FEATURES
        (GST_CAPS_FEATURE_MEMORY_NVMM,
            "{ NV12, RGBA, I420 }")));

/* Define our element type. Standard GObject/GStreamer boilerplate stuff  固定结构*/
#define gst_mymethod_parent_class parent_class
G_DEFINE_TYPE (GstMyMethod, gst_mymethod, GST_TYPE_BASE_TRANSFORM);
  1. 第三部分是配置函数的实现，基本是固定写法，其中一些属性按需添加，需要将mymethod改成自己的名字 ；
/* Install properties, set sink and src pad capabilities, override the required
 * functions of the base class, These are common to all instances of the
 * element.
 */
// 插件的配置函数，配置子类的实现、插件属性、插件描述信息等
static void
gst_mymethod_class_init (GstMyMethodClass * klass)
{
  GObjectClass *gobject_class;
  GstElementClass *gstelement_class;
  GstBaseTransformClass *gstbasetransform_class;

  /* Indicates we want to use DS buf api */
  g_setenv ("DS_NEW_BUFAPI", "1", TRUE);

  gobject_class = (GObjectClass *) klass;
  gstelement_class = (GstElementClass *) klass;
  gstbasetransform_class = (GstBaseTransformClass *) klass;

  /* Overide base class functions  重构类的函数实现*/
  gobject_class->set_property = GST_DEBUG_FUNCPTR (gst_mymethod_set_property);
  gobject_class->get_property = GST_DEBUG_FUNCPTR (gst_mymethod_get_property);

  gstbasetransform_class->set_caps = GST_DEBUG_FUNCPTR (gst_mymethod_set_caps);
  gstbasetransform_class->start = GST_DEBUG_FUNCPTR (gst_mymethod_start);
  gstbasetransform_class->stop = GST_DEBUG_FUNCPTR (gst_mymethod_stop);

  //默认直通模式下，所以子类重构的是transform_ip函数
  gstbasetransform_class->transform_ip =
      GST_DEBUG_FUNCPTR (gst_mymethod_transform_ip);

  /* Install properties  注册插件属性*/
  g_object_class_install_property (gobject_class, PROP_GPU_DEVICE_ID,
      g_param_spec_uint ("gpu-id",
          "Set GPU Device ID",
          "Set GPU Device ID", 0,
          G_MAXUINT, 0,
          GParamFlags
          (G_PARAM_READWRITE |
              G_PARAM_STATIC_STRINGS | GST_PARAM_MUTABLE_READY)));

  g_object_class_install_property (gobject_class, PROP_MODEL_NAME,
    g_param_spec_string ("model-name", "v5 model name/Path",
        "Path/name to the model file for this instance of nvinfer",
        DEFAULT_MODEL_NAME,
        (GParamFlags) (G_PARAM_READWRITE | G_PARAM_STATIC_STRINGS |
            GST_PARAM_MUTABLE_PLAYING)));

  /* Set sink and src pad capabilities 设置sink和src的pad capabilities属性*/
  gst_element_class_add_pad_template (gstelement_class,
      gst_static_pad_template_get (&gst_mymethod_src_template));
  gst_element_class_add_pad_template (gstelement_class,
      gst_static_pad_template_get (&gst_mymethod_sink_template));

  /* Set metadata describing the element 设置插件描述信息*/
  gst_element_class_set_details_simple (gstelement_class,
      "MyMethod plugin",
      "MyMethod Plugin",
      "some functions (det, mut, sot)",
      "NVIDIA Corporation. Post on Deepstream for Tesla forum for any queries "
      "@ https://devtalk.nvidia.com/default/board/209/");
}
static void
gst_mymethod_init (GstMyMethod * mymethod)
{
  GstBaseTransform *btrans = GST_BASE_TRANSFORM (mymethod);

  /* We will not be generating a new buffer. Just adding / updating metadata. */
  //设置是否基于同一内存空间处理buffer，在直通模式下，inbuf和outbuf是同一内存空间的
  gst_base_transform_set_in_place (GST_BASE_TRANSFORM (btrans), TRUE);
  /* We do not want to change the input caps. Set to passthrough. transform_ip
   * is still called. */
  //设置是否是直通模式，直通模式下调用的是transform_ip函数，非直通模式下调用transform
  gst_base_transform_set_passthrough (GST_BASE_TRANSFORM (btrans), TRUE);

  /* Initialize all property variables to default values 设置插件属性默认值*/
  mymethod->gpu_id = DEFAULT_GPU_ID;
  mymethod->model_name = DEFAULT_MODEL_NAME;

  /* This quark is required to identify NvDsMeta when iterating through
   * the buffer metadatas */
  if (!_dsmeta_quark)
    _dsmeta_quark = g_quark_from_static_string (NVDS_META_STRING);
}

/* Function called when a property of the element is set. Standard boilerplate.
   设置插件属性信息(标准模板)*/
static void
gst_mymethod_set_property (GObject * object, guint prop_id,
    const GValue * value, GParamSpec * pspec)
{
  GstMyMethod *mymethod = GST_MYMETHOD (object);
  switch (prop_id) {
    case PROP_GPU_DEVICE_ID:
      mymethod->gpu_id = g_value_get_uint (value);
      break;
    case PROP_MODEL_NAME:
      //g_free (mymethod->model_name);
      mymethod->model_name = g_value_dup_string (value);
      break;
    default:
      G_OBJECT_WARN_INVALID_PROPERTY_ID (object, prop_id, pspec);
      break;
  }
}

/* Function called when a property of the element is requested. Standard
 * boilerplate.
   获取插件属性信息(标准模板)*/
static void
gst_mymethod_get_property (GObject * object, guint prop_id,
    GValue * value, GParamSpec * pspec)
{
  GstMyMethod *mymethod = GST_MYMETHOD (object);

  switch (prop_id) {
    case PROP_GPU_DEVICE_ID:
      g_value_set_uint (value, mymethod->gpu_id);
      break;
    case PROP_MODEL_NAME:
      g_value_set_string (value, mymethod->model_name);
      break;
    default:
      G_OBJECT_WARN_INVALID_PROPERTY_ID (object, prop_id, pspec);
      break;
  }
}
  1. 第四部分是资源初始化和销毁函数以及获取图像信息函数的实现 ，只需添加自己算法的初始化代码即可，其他为固定写法，需要将mymethod改成自己的名字；
/**
 * Initialize all resources and start the output thread
  初始化资源，如算法初始化*/
static gboolean
gst_mymethod_start (GstBaseTransform * btrans)
{
  GstMyMethod *mymethod = GST_MYMETHOD (btrans);
  NvBufSurfaceCreateParams create_params;
  MyMethodInitParams init_params =
      { mymethod->processing_width, mymethod->processing_height};

  GstQuery *queryparams = NULL;
  guint batch_size = 1;
  int val = -1;

  // 1.det
  int deviceid = 0;
  auto mode_name = SimpleYolo::mode_string(SimpleYolo::Mode::FP16);
  SimpleYolo::set_device(deviceid);

  std::string model_file_v5s = mymethod->model_name; //"yolov5s_dynamic.FP16.engine";
  mymethod->engine_v5s = SimpleYolo::create_infer(
          model_file_v5s,
          SimpleYolo::Type::V5,
          deviceid,
          0.4f,
          0.5f
      );
  if (mymethod->engine_v5s == nullptr) {
      std::cout << "init det model failed !";
      return 0;
  }

  /* Algorithm specific initializations and resource allocation. 算法特定的初始化和资源分配*/
 /*
  mymethod->mymethodlib_ctx = MyMethodCtxInit (&init_params);

  GST_DEBUG_OBJECT (mymethod, "ctx lib %p \n", mymethod->mymethodlib_ctx);
*/
  CHECK_CUDA_STATUS (cudaSetDevice (mymethod->gpu_id),
      "Unable to set cuda device");

  cudaDeviceGetAttribute (&val, cudaDevAttrIntegrated, mymethod->gpu_id);
  mymethod->is_integrated = val;
  mymethod->batch_size = 1;

  queryparams = gst_nvquery_batch_size_new ();
  if (gst_pad_peer_query (GST_BASE_TRANSFORM_SINK_PAD (btrans), queryparams)
      || gst_pad_peer_query (GST_BASE_TRANSFORM_SRC_PAD (btrans), queryparams)) {
    if (gst_nvquery_batch_size_parse (queryparams, &batch_size)) {
      mymethod->batch_size = batch_size;
    }
  }
  GST_DEBUG_OBJECT (mymethod, "Setting batch-size %d \n",
      mymethod->batch_size);
  gst_query_unref (queryparams);


  CHECK_CUDA_STATUS (cudaStreamCreate (&mymethod->cuda_stream),
      "Could not create cuda stream");

  if (mymethod->inter_buf)
    NvBufSurfaceDestroy (mymethod->inter_buf);
  mymethod->inter_buf = NULL;

  /* An intermediate buffer for NV12/RGBA to BGR conversion  will be
   * required. Can be skipped if custom algorithm can work directly on NV12/RGBA.
     图像数据格式转换 NV12/RGBA to BGR  若自定义算法能在NV12/RGBA上处理，那可不用转换*/
  create_params.gpuId  = mymethod->gpu_id;
  create_params.width  = mymethod->processing_width;
  create_params.height = mymethod->processing_height;
  create_params.size = 0;
  create_params.colorFormat = NVBUF_COLOR_FORMAT_RGBA;
  create_params.layout = NVBUF_LAYOUT_PITCH;

  if(mymethod->is_integrated) {
    create_params.memType = NVBUF_MEM_DEFAULT;
  }
  else {
    create_params.memType = NVBUF_MEM_CUDA_PINNED;
  }

  if (NvBufSurfaceCreate (&mymethod->inter_buf, 1,
          &create_params) != 0) {
    GST_ERROR ("Error: Could not allocate internal buffer for mymethod");
    goto error;
  }

  /* Create host memory for storing converted/scaled interleaved RGB data */
  CHECK_CUDA_STATUS (cudaMallocHost (&mymethod->host_rgb_buf,
          mymethod->processing_width * mymethod->processing_height *
          RGB_BYTES_PER_PIXEL), "Could not allocate cuda host buffer");

  GST_DEBUG_OBJECT (mymethod, "allocated cuda buffer %p \n",
      mymethod->host_rgb_buf);

//开启opencv就需要设置该参数来保存opencv图像数据
  /* CV Mat containing interleaved RGB data. This call does not allocate memory.
   * It uses host_rgb_buf as data. */
  mymethod->cvmat =
      new cv::Mat (mymethod->processing_height, mymethod->processing_width,
      CV_8UC3, mymethod->host_rgb_buf,
      mymethod->processing_width * RGB_BYTES_PER_PIXEL);

  if (!mymethod->cvmat)
    goto error;

  GST_DEBUG_OBJECT (mymethod, "created CV Mat\n");

  return TRUE;
error:
  if (mymethod->host_rgb_buf) {
    cudaFreeHost (mymethod->host_rgb_buf);
    mymethod->host_rgb_buf = NULL;
  }

  if (mymethod->cuda_stream) {
    cudaStreamDestroy (mymethod->cuda_stream);
    mymethod->cuda_stream = NULL;
  }
  /*
  if (mymethod->mymethodlib_ctx)
    MyMethodCtxDeinit (mymethod->mymethodlib_ctx);
  return FALSE;
  */
}

/**
 * Stop the output thread and free up all the resources
 */
static gboolean
gst_mymethod_stop (GstBaseTransform * btrans)
{
  GstMyMethod *mymethod = GST_MYMETHOD (btrans);

  if (mymethod->inter_buf)
    NvBufSurfaceDestroy(mymethod->inter_buf);
  mymethod->inter_buf = NULL;

  if (mymethod->cuda_stream)
    cudaStreamDestroy (mymethod->cuda_stream);
  mymethod->cuda_stream = NULL;

#ifdef WITH_OPENCV
  delete mymethod->cvmat;
  mymethod->cvmat = NULL;
#endif

  mymethod->my_method = 0;

  if (mymethod->host_rgb_buf) {
    cudaFreeHost (mymethod->host_rgb_buf);
    mymethod->host_rgb_buf = NULL;
  }

  GST_DEBUG_OBJECT (mymethod, "deleted CV Mat \n");

  /* Deinit the algorithm library */
  //MyMethodCtxDeinit (mymethod->mymethodlib_ctx);
  //mymethod->mymethodlib_ctx = NULL;

  GST_DEBUG_OBJECT (mymethod, "ctx lib released \n");

  return TRUE;
}

/**
 * Called when source / sink pad capabilities have been negotiated.
   获取协商好的caps参数，并进行相应的处理。如获取输入图像的宽高等信息*/
static gboolean
gst_mymethod_set_caps (GstBaseTransform * btrans, GstCaps * incaps,
    GstCaps * outcaps)
{
  GstMyMethod *mymethod = GST_MYMETHOD (btrans);
  /* Save the input video information, since this will be required later. */
  gst_video_info_from_caps (&mymethod->video_info, incaps);

  //判断接收数据是否符合要求(这里是需要符合opencv的接收数据)
  /* requires RGBA format for blurring the objects in opencv */

    if (mymethod->video_info.finfo->format != GST_VIDEO_FORMAT_RGBA) {
    GST_ELEMENT_ERROR (mymethod, STREAM, FAILED,
        ("input format should be RGBA when using blur-objects property"), (NULL));
    goto error;
    }

  return TRUE;

error:
  return FALSE;
}
  1. 第五部分是 算法调用函数的实现，并将检测后的结果叠加在GstBuffer里面传递给下游插件；
/**
 * Called when element recieves an input buffer from upstream element.
   直通模式下，获取上游数据并进行算法处理后，将检测后的结果叠加在GstBuffer里面传递给下游。*/

static GstFlowReturn
gst_mymethod_transform_ip (GstBaseTransform * btrans, GstBuffer * inbuf)
{
  GstMyMethod *mymethod = GST_MYMETHOD (btrans);
  GstMapInfo in_map_info;
  GstFlowReturn flow_ret = GST_FLOW_ERROR;
  gdouble scale_ratio = 1.0;
  MyMethodOutput *output;
  //MyMut_info mut_info;
  NvBufSurface *surface = NULL;
  NvDsBatchMeta *batch_meta = NULL;
  NvDsFrameMeta *frame_meta = NULL;
  NvDsMetaList * l_frame = NULL;
  guint i = 0;

  mymethod->frame_num++;
  CHECK_CUDA_STATUS (cudaSetDevice (mymethod->gpu_id),
      "Unable to set cuda device");

  memset (&in_map_info, 0, sizeof (in_map_info));
  if (!gst_buffer_map (inbuf, &in_map_info, GST_MAP_READ)) {
    g_print ("Error: Failed to map gst buffer\n");
    goto error;
  }

  nvds_set_input_system_timestamp (inbuf, GST_ELEMENT_NAME (mymethod));
  surface = (NvBufSurface *) in_map_info.data;
  GST_DEBUG_OBJECT (mymethod,
      "Processing Frame %" G_GUINT64_FORMAT " Surface %p\n",
      mymethod->frame_num, surface);

  if (CHECK_NVDS_MEMORY_AND_GPUID (mymethod, surface))
    goto error;

  //从inbuf里面获取nvidia的streamMeta数据结构
  batch_meta = gst_buffer_get_nvds_batch_meta (inbuf);
  if (batch_meta == nullptr) {
    GST_ELEMENT_ERROR (mymethod, STREAM, FAILED,
        ("NvDsBatchMeta not found for input buffer."), (NULL));
    return GST_FLOW_ERROR;
  }

 /* Using object crops as input to the algorithm. The objects are detected by
     * the primary detector 使用裁剪的对象作为算法的输入。对象由主探测器探测*/
    if(!mymethod->is_integrated)
    {
      if (!(surface->memType == NVBUF_MEM_CUDA_UNIFIED || surface->memType == NVBUF_MEM_CUDA_PINNED))
      {
        GST_ELEMENT_ERROR (mymethod, STREAM, FAILED,
            ("%s:need NVBUF_MEM_CUDA_UNIFIED or NVBUF_MEM_CUDA_PINNED memory for opencv",__func__), (NULL));
        return GST_FLOW_ERROR;
      }
    }

	//std::thread change_id_thread(change_id);
  	//change_id_thread.detach();
    for (l_frame = batch_meta->frame_meta_list; l_frame != NULL;
      l_frame = l_frame->next)
    {
      //1.获取每一帧图片
      frame_meta = (NvDsFrameMeta *) (l_frame->data);
      //auto start_=std::chrono::steady_clock::now();
      cv::Mat in_mat;

      //2. 图片转为opencv类型
      /* 2.1 Map the buffer so that it can be accessed by CPU  映射缓冲区，以便CPU可以访问它 */
      if (surface->surfaceList[frame_meta->batch_id].mappedAddr.addr[0] == NULL){
        if (NvBufSurfaceMap (surface, frame_meta->batch_id, 0, NVBUF_MAP_READ_WRITE) != 0){
          GST_ELEMENT_ERROR (mymethod, STREAM, FAILED,
              ("%s:buffer map to be accessed by CPU failed", __func__), (NULL));
          return GST_FLOW_ERROR;
        }
      }

      /*2.2 Cache the mapped data for CPU access   缓存映射数据以供CPU访问*/
      if(mymethod->inter_buf->memType == NVBUF_MEM_SURFACE_ARRAY)
        NvBufSurfaceSyncForCpu (surface, frame_meta->batch_id, 0);

      /*2.3 给in_mat赋值，修改in_mat内容，总数据流中的数据也会被修改*/
      in_mat =
          cv::Mat (surface->surfaceList[frame_meta->batch_id].planeParams.height[0],
          surface->surfaceList[frame_meta->batch_id].planeParams.width[0], CV_8UC4,
          surface->surfaceList[frame_meta->batch_id].mappedAddr.addr[0],
          surface->surfaceList[frame_meta->batch_id].planeParams.pitch[0]);

      cv::Mat input_mat;
      cv::cvtColor (in_mat, input_mat, cv::COLOR_RGBA2BGR);
      //printf("in_mat:(%d, %d, %d)  =================\n", in_mat.cols, in_mat.rows, in_mat.channels());
   // 调用目标检测算法
     auto start_=std::chrono::steady_clock::now();
     std::vector<SimpleYolo::Box> vec_obj;
     SimpleYolo::BoxArray boxes;
     boxes = mymethod->engine_v5s->commit(input_mat).get();
     // 将检测结果添加到帧数据并传递给下游插件
     attach_metadata_det(mymethod, frame_meta, scale_ratio, boxes);

     auto end_=std::chrono::steady_clock::now();
     std::chrono::duration<double, std::milli> elapsed = end_ - start_;
     std::cout << "time_detect:" << elapsed.count() << std::endl;

     /* Cache the mapped data for device access 缓存映射数据以供设备访问*/
     if(mymethod->inter_buf->memType == NVBUF_MEM_SURFACE_ARRAY)
        NvBufSurfaceSyncForDevice (surface, frame_meta->batch_id, 0);

//如果需要保存图片，则可以在这里进行
#ifdef WITH_OPENCV
#ifdef MYMETHOD_DEBUG
        /* Use openCV to remove padding and convert RGBA to BGR. Can be skipped if
        * algorithm can handle padded RGBA data. */
#if (CV_MAJOR_VERSION >= 4)
        cv::cvtColor (in_mat, *mymethod->cvmat, cv::COLOR_RGBA2BGR);
#else
        cv::cvtColor (in_mat, *mymethod->cvmat, CV_RGBA2BGR);
#endif
        /* used to dump the converted mat to files for debug */
        static guint cnt = 0;
        cv::imwrite("out_" + std::to_string (cnt) + ".jpeg", *mymethod->cvmat);
        cnt++;
#endif
#endif

    }

  flow_ret = GST_FLOW_OK;

error:

  nvds_set_output_system_timestamp (inbuf, GST_ELEMENT_NAME (mymethod));
  gst_buffer_unmap (inbuf, &in_map_info);
  return flow_ret;
}
  1. 第六部分是 attach_metadata_det函数的具体实现 ，这个函数中可以设置目标框的线条、字体等信息；
/**
 * 1. 将检测结果画到输出图上
*/
static void attach_metadata_det(GstMyMethod * dsexample, NvDsFrameMeta *frame_meta,
    gdouble scale_ratio, SimpleYolo::BoxArray boxes)
{
  gint output_num = boxes.size();
  if(output_num < 1)
    return;

  NvDsBatchMeta *batch_meta = frame_meta->base_meta.batch_meta;
  NvDsObjectMeta *object_meta = NULL;
  NvDsObjectMetaList *object_meta_list = frame_meta->obj_meta_list;
  static gchar font_name[] = "Serif";
  GST_DEBUG_OBJECT (dsexample, "Attaching metadata %d\n", output_num);
  //g_print("Attaching metadata %d\n", output_num);

  //清除infer存入的数据
  //nvds_clear_obj_meta_list(frame_meta, object_meta_list);

  for (auto& obj : boxes) {
    object_meta = nvds_acquire_obj_meta_from_pool(batch_meta);
    NvOSD_RectParams & rect_params = object_meta->rect_params;
    NvOSD_TextParams & text_params = object_meta->text_params;

    /* Assign bounding box coordinates */
    rect_params.left = obj.left;
    rect_params.top = obj.top;
    rect_params.width = obj.right - obj.left;
    rect_params.height = obj.bottom - obj.top;

    /* Semi-transparent yellow background */
    rect_params.has_bg_color = 0;
    rect_params.bg_color = (NvOSD_ColorParams) {1, 1, 0, 0.4};
    /* Red border of width 6 */
    rect_params.border_width = 3;
    rect_params.border_color = (NvOSD_ColorParams) {1, 0, 0, 1};

    /* Scale the bounding boxes proportionally based on how the object/frame was
    * scaled during input */
    rect_params.left /= scale_ratio;
    rect_params.top /= scale_ratio;
    rect_params.width /= scale_ratio;
    rect_params.height /= scale_ratio;

    object_meta->object_id = obj.class_label;
    gchar strid[10];
    snprintf (strid, 10, "%s", cocolabels[obj.class_label]);
    g_strlcpy (object_meta->obj_label, strid, MAX_LABEL_SIZE);
    /* display_text required heap allocated memory */
    text_params.display_text = g_strdup (strid);
    /* Display text above the left top corner of the object */
    text_params.x_offset = rect_params.left;
    text_params.y_offset = rect_params.top - 10;
    /* Set black background for the text */
    text_params.set_bg_clr = 1;
    text_params.text_bg_clr = (NvOSD_ColorParams) {0, 0, 0, 1};
    /* Font face, size and color */
    text_params.font_params.font_name = font_name;
    text_params.font_params.font_size = 11;
    text_params.font_params.font_color = (NvOSD_ColorParams) {1, 1, 1, 1};

    //将修改后的osd参数放到添加到帧数据里
    nvds_add_obj_meta_to_frame(frame_meta, object_meta, NULL);
    frame_meta->bInferDone = TRUE;

  }
}
  1. 最后则是 插件信息设置 ，将mymethod改为自己的名字即可。
/**
 * Boiler plate for registering a plugin and an element.
 */
static gboolean
mymethod_plugin_init (GstPlugin * plugin)
{
  GST_DEBUG_CATEGORY_INIT (gst_mymethod_debug, "mymethod", 0,
      "mymethod plugin");

  return gst_element_register (plugin, "mymethod", GST_RANK_PRIMARY,
      GST_TYPE_MYMETHOD);
}

GST_PLUGIN_DEFINE (GST_VERSION_MAJOR,
    GST_VERSION_MINOR,
    nvdsgst_mymethod,
    DESCRIPTION, mymethod_plugin_init, DS_VERSION, LICENSE, BINARY_PACKAGE, URL)

编写cmake或者makefile进行编译

上面是整个插件的代码编写，makefile或者cmake中需要包含opencv、deepstream、cuda等需要用到的路径。具体写法这里就不再详细讲解，网上有相关的教程。
注意！！！！！！
要将编译生成的so文件复制到deepstream文件夹下的lib/gst-plugins/文件夹中去，否则deepstream框架检测不到插件。
复制过去后可以通过以下命令查看是否检测到该插件

 gst-inspect-1.0 插件名称

在这里插入图片描述

编写deepstream app代码，将其他插件与自定义插件相连接，构成完整的pipeline。

到这里仅仅是完成了自定义插件的编写，要使用它还需要编写deepstream app代码，然后通过deepstream app代码来运行这个pipeline。

插件目录结构如下：

在这里插入图片描述
mymethod_lib中放自己检测算法的源码

在这里插入图片描述

具体怎么实现pipeline的构建，请听下回分解（工作之余抽空再写~）

暗号9
关注
英伟达的Jetson系列板上运行ROS
SeniorMao007的博客
10-19 726
在英伟达的Jetson系列板（如Jetson Nano、Jetson Xavier NX等）上运行ROS并控制爬壁机器人，可以利用Jetson的强大计算能力进行更复杂的任务，如视觉处理、深度学习等。以下是一个示例，展示如何在Jetson板上编写和运行一个简单的爬壁机器人ROS代码。
Jetson orin nano（4GB--CLB套件）的烧录以及部署YoloV5与Deepstream的流程，同时分享一些实用软件。
weixin_60522001的博客
08-21 1700
自己在这个过程中踩了许多坑，甚至重新烧录了一遍系统。有的时候很多错误重启一遍开发板就好了，有的通过gpt解决的。每个人的部署过程可能都不太一样，我只是将我的大致过程简单分享给大家，因为这方面的资料比较少，过程比较艰辛。同时将过程记录下来，以便后边操作新的开发板。可以知道jetpack5.1.3与deepstream6.3以及python3.8.11不影响yolov5。
配置 Jetson Nano 摄像头使用 GStreamer 传输 RTSP 流到本地
a2744739916的博客
02-03 2358
本项目主要实现在同一局域网下，Nano与本地笔记本通过GStreamer实现视频流低延迟，高保真传输。
Gstreamer 插件开发指南（中文）
06-25
Gstreamer 插件开发手册（中文 Gstreamer 插件开发手册（中文 Gstreamer 插件开发手册（中文 Gstreamer 插件开发手册（中文
【全流程】配置 Jetson Nano 摄像头使用 GStreamer 传输 RTSP 流到本地（整合版）
最新发布
a2744739916的博客
03-11 2042
本文从软件安装入手，包括自主编译OpenCV支持模块，详细介绍了如何配置Jetson Nano使用GStreamer低延迟传输视频流到本地计算机，保证奶奶都能看懂！
编写一个GStreamer插件
我的专栏
06-29 2485
GStreamer是一个非常强大和通用的框架，用于创建流媒体应用程序。GStreamer框架的许多优点来自于它的模块化：GStreamer可以无缝地合并新的插件模块。但由于模块化和强大的功能往往以更高的复杂性为代价（例如，考虑CORBA），编写新插件并不总是那么容易。 本指南旨在帮助您理解GStreamer框架，以便开发新插件来扩展现有功能。本指南通过开发一个用C编写的示例插件（音频过滤器插件）来解决大多数问题。但是，本指南后面的部分还介绍了编写其他类型插件所涉及的一些问题，并且本指南的结尾描
gstreamer插件
weixin_43605081的博客
07-09 1330
函数，其就是为pad设置一个回调函数，每次当数据流通过pad的时候，gstreamer就会调用该函数，我们可以自行实现gst_my_filter_chain函数，这里面只是简单进行一个printf的操作，而我们也可以在此处进行其他操作，如videoconvert的操作（NV12->RGB）等，可以在videoconvert函数自行实现，实现后数据流会从push到该插件的source pad然后继续往下传，同时，我们也可以在实例的初始化中修改silent来修改是否g_print的操作。
gstreamer插件开发指南(一)
cdknight_happy的专栏
05-10 9019
翻译自：https://gstreamer.freedesktop.org/documentation/plugin-development/index.html 1 简介 GStreamer是一个非常强大且通用的框架，用于创建流媒体应用程序。GStreamer框架的许多优点来自其模块化：GStreamer可以无缝地合并新的插件模块。但是，由于模块化和功耗通常需要更高的复杂性（例如，考虑CORBA...
Nvidia Jetson Nano开发板Ubuntu18.04+OpenCV3.2+Ros Melodic+Turtlebot搭建教程
n66040927的博客
11-21 4355
最近在研究低成本机器人+AI能用的板子，找到了这款今年发布的板子，官方定价仅售99美金，感觉性价比超高啊。 按照官方提供的烧录教程和镜像安装默认的Ubuntu 18.04 Bionic版本，在搭建所需要的环境的时候遇到了一些坑，在这边记录一下，供各位伸手党取阅。 首先安装ROS，由于官方源在国外速度比较慢，所以第一次尝试使用了国内的源，但是发现到后面会rosdep init的时候会有坑，出...
Jetson TX2打开板载摄像头以及相机帧数
Torch_HXM的博客
07-04 353
第二段中的width和height需要从步骤二中选择一种分辨率，framerate需要选择对应的帧率。其中第一行是我们需要的摄像头元素名，有的TX2该名称可能不一样。常见的还有nvcamerasrc。摄像头的像素格式是BG10，支持三种分辨率，分割分辨率对应一种帧率。2.步骤二：查看板载摄像头支持的分辨率已经对应帧数。第四段中的width和heigth最好与第二段相同。PS.一般情况下都无法达到所设置的帧率。1.步骤一：显示有关摄像头元素的信息。3.步骤三：pipeline规则。第一段是摄像头元素名。
GStreamer插件开发指导带目录版
11-06
由于官网（http://gstreamer.freedesktop.org/documentation/）下载的文档没有目录看起来十分不方便，所以我花了点时间给它做了个目录，有兴趣的朋友们可以看看。
GStreamer+插件开发指南
08-24
GStreamer+插件开发指南：GStreamer中文说明资料，包括内部结构，应用开发和插件开发
GStreamer+插件开发指南（中文）
03-24
GStreamer+插件开发指南（中文） GStreamer+插件开发指南（中文） GStreamer+插件开发指南（中文） GStreamer+插件开发指南（中文）
GStreamer_插件开发指南
04-22
GStreamer_插件开发指南 GStreamer_插件开发指南
GStreamer+插件开发指南.pdf
12-24
GStreamer+插件开发指南.pdf
用Nvidia Jetson Nano 2GB和Python构建一个价值60美元的人脸识别系统
TensorFlowNews
11-10 2518
作者|Adam Geitgey 编译|Flin 来源|medium 新的Nvidia Jetson Nano 2GB开发板（今天宣布！）是一款单板机，售价59美元，运行带有GPU加速的人工智能软件。 到2020年，你可以从一台售价59美元的单板计算机中获得令人惊叹的性能。让我们用它来创建一个门铃摄像头的简单版本，该摄像头可以跟踪走到房屋前门的每个人。通过面部识别，即使这些人穿着不同，它也可以立即知道你家门口的人是否曾经来拜访过你。 什么是Nvidia Jetson Nano 2GB？ Jets o n N
gstreamer-插件开发的简单过程
技术笔记
10-25 1557
Gstreamer的插件开发使用模板工具生成框架非常方便，比如我这里要实现一个videoprocess插件，使用gst-plugins-bad/toolsgst-element-maker 生成代码框架，然后再添加实际功能，可以达到事半功倍的效果。 根据插件模板创建插件videoprocess，videoprocess的bass class是videofilter
Gstreamer整体分析2——插件开发
hwmstudent的博客
02-24 367
根据前面已翻译的Gstramer插件教程部分，我们知道，可以通过gst-template创建一个基础的模板。在模板文件中，我们可以看到，其包含一个*_class_init()函数和一个*_init()函数。 *_class_init函数详解 element会先调用*_class_init()函数进入初始化，在此函数中，一般会为class设定设置性质的函数，如videotestsrc中的：
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
