示波器使用注意事项（使用示波器测量的时候导致的实点I/O模块的PL20D烧毁以及编码器读数头内部的稳压电阻连锁烧毁）

项目场景：

目的

当时是在测试实点I/O模块的，PL20D编码器数据采集模块的探针功能，需要外部给出21-28V的电压脉冲信号给该模块，当时主要想使用ACS-MC4U的PEG功能，在轴运行过程中能够发出脉冲指令，然后触发模块的探针功能，记录发出脉冲位置的编码器数据（当然这个是PL20D模块的功能）。需要实现功能就只需要给21V-28V的脉冲信号便可，因为探针接口支持NPN与PNP两种电路的接线方式。所以本次测试有三种脉冲发生的装置：
第一种：使用脉冲发生器给出脉冲信号
第二种：使用倍福PLC的LE2889输出模块通断实现脉冲信号
第三种：使用ACS-MC4U的PEG输出3.3V的电压信号然后用能够快速通断的继电器（高速继电器或者固态继电器）（Vincotsch-TOZ24VDC2A）来给出脉冲信号

实际测试过程中每种方案的触发效果

第一种：因为使用的脉冲发生器为RIGOL DG832的脉冲发生器输出脉冲的峰峰值为20V的电压，无法触发该模块的探针功能。

第二种：使用倍福PLC的LE2889输出模块通断实现脉冲信号能够触发该探针功能，并且使用倍福PLC自带的示波器软件，能够将变化的探针锁存值绘制为曲线，但是无法测试出该模块极限的探针响应以及锁存速度，需要后续逐步测试应用确认。

第三中：使用ACS-MC4U的PEG输出3.3V的电压信号然后用能够快速通断的继电器（高速继电器或者固态继电器）（Vincotsch-TOZ24VDC2A）来给出脉冲信号，该测试的结果因为用继电器转了一次，且该继电器为5V触发，只能在特定的脉冲频率以及脉冲持续时间下才能触发且触发的稳定性差，数据跟随性差。

问题描述

目的是为了实现第三种方案：所以我准备参考第二个方案，倍福PLC的LE2889输出模块的输出的波形，反过来调试ACS的PEG功能（发出波的频率与高电平持续时间）
这个时候就需要使用示波器对两个方案输出的波形进行分析与对比，然后调节方案三的波形趋近甚至一致于方案二的波形。

问题导致的操作：使用示波器CH1通道，该通道的物理接线包括
1圆形环：表示与外部线缆一般是接地线或者屏蔽线相通
2探针：表示与内部单芯线相连

具体接线操作：
将1圆形环：接与倍福PLC模块同源的24V+
将2探针：接倍福PLC的LE2889输出模块的Q0.0点位（PLC为NPN型，所以该点输出为24VGND）

在将1圆形环接入：24V+的时候实点I/O模块PL20D模块直接烧毁，并且连带直线电机编码器的雷尼绍读数头转接片的稳压芯片也击穿

PL20D模块烧毁的位置为一个3R3的电感
雷尼绍读数头烧毁的为编码器到读数头转接片上面的稳压芯片

原因分析：

示波器使用不当导致

因为示波器接口CH1，与外部接线的1圆形环是接到实际的大地
此时24V的电压与0V直接短接（短路）电路瞬间产生巨大电流。

---

解决方案：

避免示波器电源地线直接接地；
使用隔离变压器为示波器供电；
投资差分输入探头；
对电路板使用隔离变压器供电。

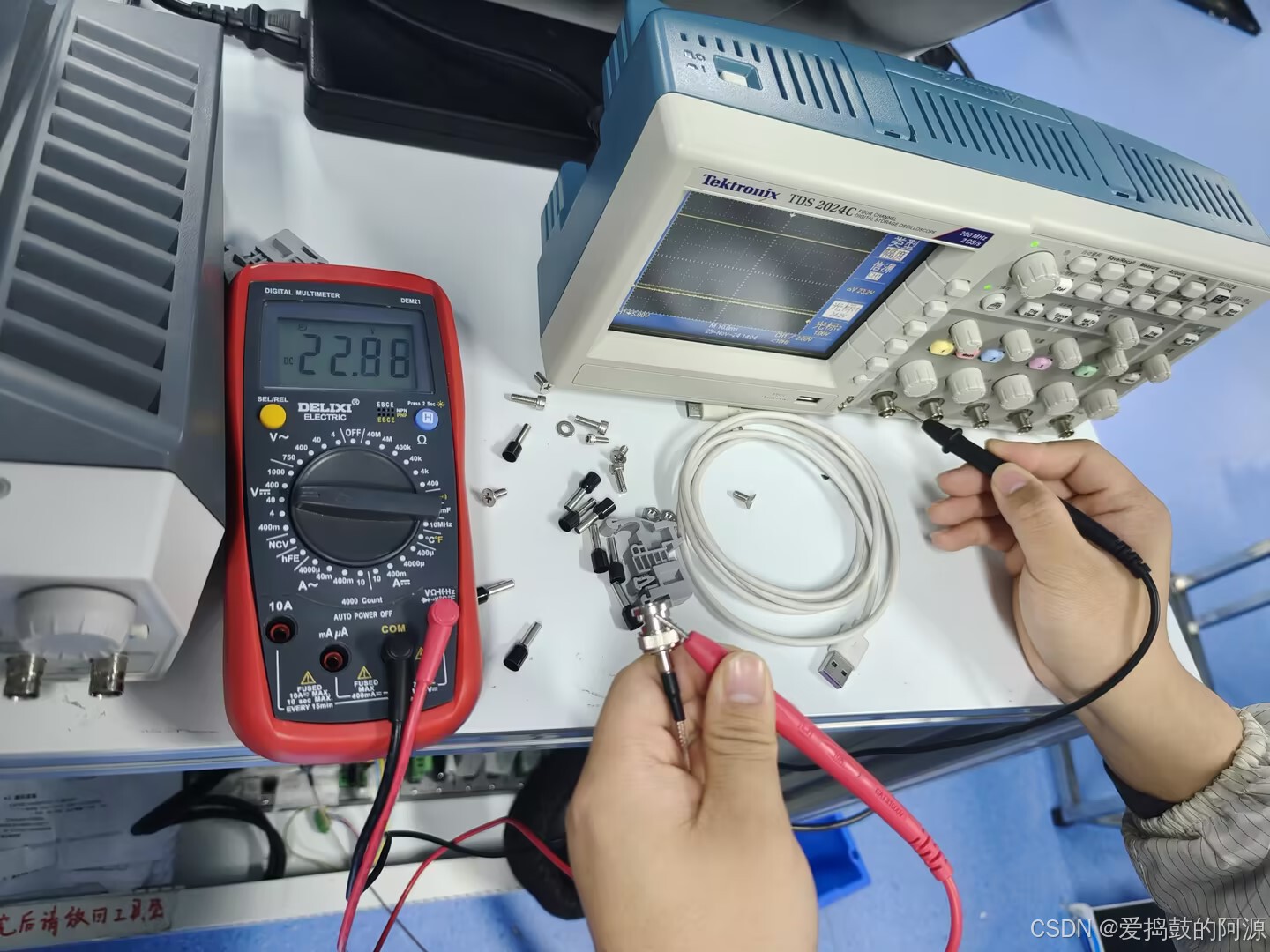

最重要的是：在连接探头之前，务必使用万用表检查电路板上的接地点与示波器探头夹子之间是否存在高电压
