tensorflow2caffe(1) : caffemodel解析，caffemodel里面到底记录了什么？

   在本文正式开始之前，笔者要先和各位读者朋友们道个歉。因为身为研一小白的笔者实在身不由己，除了各种任务之外，还要应付繁忙的课程，忙于各种考试像一只咸鱼。因此耽误了博文的撰写，对不起各位读者朋友，笔者在忙完6月进入研二之后一定再接再厉。下面开始干货~

   本篇还是一个插播的博客，旨在向大家分享caffemodel里面记录的信息。在我们使用caffe框架训练网络时，最终总会生成一个caffemodel，我们大概知道里面记录了模型的参数。而作为初学者的笔者，总是不分青红皂白地就直接在模型的验证阶段就调用了。从来没有去看过caffemodel里面到底讲了什么，那么，本篇中笔者就解析一下caffemodel。

   有读者朋友未免会问，笔者是出于什么目的想解析caffemodel的呢？这说来话长，是笔者最近做的项目需要将model拆开并进行改动，因此需要去解析caffemodel。那么笔者是怎么摸索的呢？各位读者朋友们是否还记得，笔者前两期的博客里面提及的caffe官方提供的classification.cpp文件，里面在执行Classifier类的构造函数的时候，有一个net_指针，并且执行了一个操作：

[cpp]  view plain  copy

1. net_->CopyTrainedLayersFrom(trained_file);

   这个CopyTrainedLayersFrom函数就是从caffemodel里面载入我们需要的参数了。然后笔者就从这个函数开始挖，进入net.cpp文件：

[cpp]  view plain  copy

1. template <typename Dtype>
2. void Net<Dtype>::CopyTrainedLayersFrom(const string trained_filename) {
3.   if (H5Fis_hdf5(trained_filename.c_str())) {
4.     CopyTrainedLayersFromHDF5(trained_filename);
5.   } else {
6.     CopyTrainedLayersFromBinaryProto(trained_filename);
7.   }
8. }

   在这里很明显执行了else下面的语句，从二进制文件中去读取了参数，然后，笔者又找到了CopyTrainedLayersFromBinaryProto函数，很巧就在CopyTrainedLayersFrom函数的下方：

[cpp]  view plain  copy

1. template <typename Dtype>
2. void Net<Dtype>::CopyTrainedLayersFromBinaryProto(
3.     const string trained_filename) {
4.   NetParameter param;
5.   ReadNetParamsFromBinaryFileOrDie(trained_filename, &parm);
6.   CopyTrainedLayersFrom(param);
7. }

   在里面首先执行了一个ReadNetParamsFromBinaryFileOrDie函数，把二进制文件中的参数读到parm里面，parm是一个NetParameter类型的，NetParameter继承了实际是一个Message，Message是proto类型的，详细的笔者后话解析。然后笔者去找了一下ReadNetParamsFromBinaryFileOrDie函数，这个函数在upgrade_proto.cpp里面：



[cpp]  view plain  copy

1. void ReadNetParamsFromBinaryFileOrDie(const string& param_file,
2.                                       NetParameter* param) {
3.   CHECK(ReadProtoFromBinaryFile(param_file, param))
4.       << "Failed to parse NetParameter file: " << param_file;
5.   UpgradeNetAsNeeded(param_file, param);
6. }

   这个函数完成的功能是首先进行ReadProtoFromBinaryFile，然后执行了一个更新的操作。然后笔者就去找这个ReadProtoFromBinaryFile函数，这个函数在io.cpp里面：

[cpp]  view plain  copy

1. bool ReadProtoFromBinaryFile(const char* filename, Message* proto) {
2.   int fd = open(filename, O_RDONLY);
3.   CHECK_NE(fd, -1) << "File not found: " << filename;
4.   ZeroCopyInputStream* raw_input = new FileInputStream(fd);
5.   CodedInputStream* coded_input = new CodedInputStream(raw_input);
6.   coded_input->SetTotalBytesLimit(kProtoReadBytesLimit, 536870912);
7.
8.   bool success = proto->ParseFromCodedStream(coded_input);
9.
10.   delete coded_input;
11.   delete raw_input;
12.   close(fd);
13.   return success;
14. }

   这个函数就比较底层了，读者朋友们可以看到，这个函数里面就使用了open函数，和一些底层的google::protobuf的数据流。在这里我们其实就明白，是先把二进制文件(caffemodel)转化成文件流，再放入proto里面。

   那么，笔者大胆猜想，能读就能写。

   其实io.cpp里面已经定义了这种接口：

[cpp]  view plain  copy

1. void WriteProtoToTextFile(const Message& proto, const char* filename) {
2.   int fd = open(filename, O_WRONLY | O_CREAT | O_TRUNC, 0644);
3.   FileOutputStream* output = new FileOutputStream(fd);
4.   CHECK(google::protobuf::TextFormat::Print(proto, output));
5.   delete output;
6.   close(fd);
7. }

   也就是说：先用ReadProtoFromBinaryFile函数将二进制文件读入proto里面，再将proto文件读入txt文件就行了。

   笔者迫不及待地拿lenet网络训练生成的caffemodel做了个测试：

[cpp]  view plain  copy

1. #include <caffe/caffe.hpp>
2. #include <google/protobuf/io/coded_stream.h>
3. #include <google/protobuf/io/zero_copy_stream_impl.h>
4. #include <google/protobuf/text_format.h>
5. #include <algorithm>
6. #include <iosfwd>
7. #include <memory>
8. #include <string>
9. #include <utility>
10. #include <vector>
11. #include <iostream>
12. #include "caffe/common.hpp"
13. #include "caffe/proto/caffe.pb.h"
14. #include "caffe/util/io.hpp"
15.
16. using namespace caffe;
17. using namespace std;
18. using google::protobuf::io::FileInputStream;
19. using google::protobuf::io::FileOutputStream;
20. using google::protobuf::io::ZeroCopyInputStream;
21. using google::protobuf::io::CodedInputStream;
22. using google::protobuf::io::ZeroCopyOutputStream;
23. using google::protobuf::io::CodedOutputStream;
24. using google::protobuf::Message;
25.
26. int main()
27. {
28.     NetParameter proto;
29.     ReadProtoFromBinaryFile("/home/cvlab/files/caffe-master/data/mnist/lenet_iter_10000.caffemodel", &proto);
30.     WriteProtoToTextFile(proto, "/home/cvlab/files/caffe-master/data/mnist/test.txt");
31.     return 0;
32. }

   笔者训练了一个lenet训练生成的二进制文件，并将其写入了一个名为test.txt的文件中。

   其对应的CMakeLists.txt文件为：

[cpp]  view plain  copy

1. cmake_minimum_required (VERSION 2.8)
2.
3. project (pt_test)
4.
5. add_executable(pt_test pt.cpp)
6.
7. include_directories ( /home/cvlab/files/caffe-master/include
8.     /usr/local/include
9.     /usr/local/cuda/include
10.     /usr/include )
11.
12. target_link_libraries(pt_test
13.     /home/cvlab/files/caffe-master/build/lib/libcaffe.so
14.     /usr/lib/x86_64-linux-gnu/libglog.so
15.     /usr/lib/x86_64-linux-gnu/libboost_system.so
16.     )

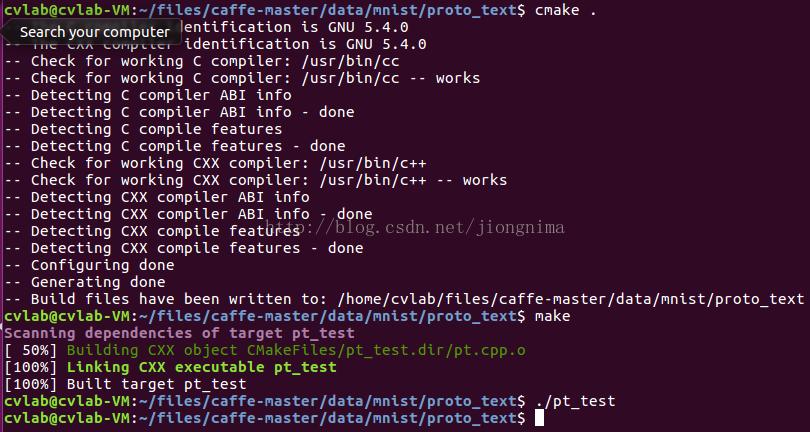

   编译执行：

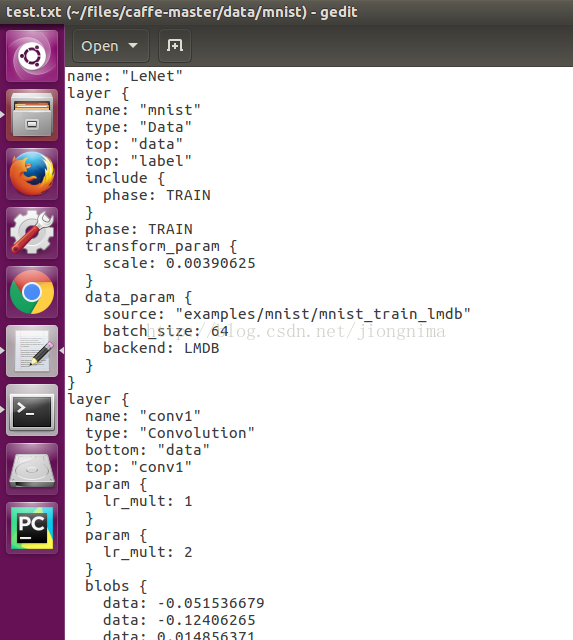

   然后我们打开test.txt文件可以见到：

   一共43万多行，记录了lenet-5的网络参数。因为lenet-5使用了全连接层，因此参数规模是庞大的(全连接层的参数约占了总体参数规模的90%)。

   同时也可以看到，读出的二进制文件中参数规格是按照caffe.proto中协定的格式来的。

   到此，我们就能清晰地看到caffemodel中记载的数据和格式了。

   欢迎阅读笔者后续博客，各位读者朋友的支持与鼓励是我最大的动力！
