Media 子系统 & V4L2

通俗比喻：Media 子系统 vs V4L2（城市基建与视频公路）

将 Linux 内核比作智慧城市：

• Media 子系统：城市的「超级基建公司」，建设「多媒体高速公路网」（支持视频、音频、传感器等），制定统一的「交通规则」（如设备注册、数据流管理）。
• V4L2（Video for Linux 2）：Media 子系统中「视频专用高速公路」，提供「摄像头 / 视频设备的标准化车道」（如open()/read()/ioctl()接口），以及「交通标志」（V4L2 协议、控制命令）。

核心关系：
V4L2 是 Media 子系统的「视频专用模块」，专注于视频设备的管理（如摄像头、电视卡），而 Media 子系统还包含音频、传感器等更广泛的多媒体支持。类似「城市高速包含多条专用车道（如货车道、客车道），V4L2 是其中的「视频车道」。

📊 技术架构：层次与组件（图示 + 代码）

1. 架构全景图

Media子系统（多媒体框架）
├─ V4L2子系统（视频设备管理） → 处理摄像头、视频捕获等
├─ 音频子系统（如ALSA） → 处理声卡、麦克风
├─ 传感器子系统（如IIO） → 处理加速度计、温度传感器
└─ Media Controller（设备图管理） → 统一管理所有实体（Entity）和链路（Link）

2. V4L2 在 Media 中的核心组件

组件名称	功能描述	类比示例
v4l2_device	视频设备的「户口本」（如摄像头驱动注册）	摄像头的「身份证」
v4l2_subdev	视频设备的「配件」（如传感器、ISP）	摄像头的「镜头」「图像处理器」
V4L2 接口（syscall）	应用层操作接口（open/read/ioctl）	司机的「方向盘 + 仪表盘」
Media Entity/Link	设备图中的节点和连接（如 Sensor→ISP→编码器的链路）	高速公路的「收费站 + 车道」

3. 代码示例：V4L2 设备注册到 Media 子系统

// 初始化Media设备（内核代码片段）
struct media_device *mdev = media_device_create(); // 创建城市基建档案

// 注册V4L2设备（摄像头驱动）
struct v4l2_device *v4l2_dev = v4l2_device_create(&pdev->dev, "imx800");
v4l2_dev->media_dev = mdev; // 绑定到Media基建

// 创建设备实体（Sensor作为Media Entity）
struct media_entity sensor_entity;
media_entity_init(&sensor_entity, &imx800_ops, 1); // 1个输出接口（RAW数据）
media_device_add_entity(mdev, &sensor_entity); // 加入城市基建地图

// 创建V4L2子设备（关联到Media实体）
struct v4l2_subdev *subdev = v4l2_subdev_alloc();
subdev->dev.parent = &pdev->dev;
subdev->media_entity = &sensor_entity; // 子设备绑定到实体
v4l2_subdev_add(subdev); // 注册子设备

🔄 数据流转：拍照流程中的协作（场景化演示）

1. 应用层操作（司机开车）：

   int fd = open("/dev/video0", O_RDWR); // 驶入视频车道（V4L2设备）
   ioctl(fd, V4L2_IOCTL_PREVIEW_START); // 发送指令（交通标志）


2. V4L2 层处理（收费站管理）：

   • 通过v4l2_device找到对应驱动（摄像头「身份证」匹配）。
   • 调用v4l2_subdev_call()通知传感器（子设备）开始采集。

3. Media 设备图调度（城市交通调度中心）：

   • 数据流：Sensor Entity（RAW数据）→ ISP Entity（处理）→ Encoder Entity（编码）（通过 Media Link）。
   • 控制流：应用ioctl（如调整曝光）→ V4L2 层转换为V4L2_CID_EXPOSURE命令→通过v4l2_subdev写入传感器寄存器。

4. 数据返回（货物运输）：

   • 处理后的数据通过 V4L2 缓冲区（struct v4l2_buffer）返回应用层（read(fd, buffer, size)）。

🛠️ 关键机制：V4L2 如何嵌入 Media 子系统

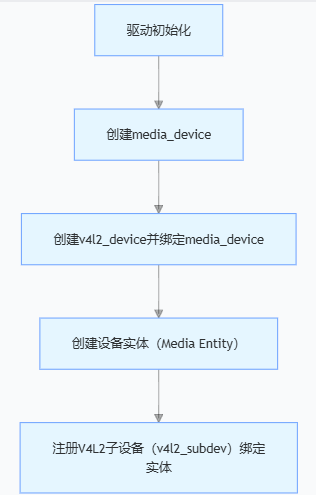

1. 设备注册的「两步走」

2. 控制接口的统一化（V4L2 vs Media Controller）

场景	V4L2 接口（专用车道）	Media Controller 接口（通用调度）
摄像头曝光设置	ioctl(fd, V4L2_CID_EXPOSURE, val)	media_ctrl_set(mdev, ctrl, val)
设备链路连接	无直接接口	media_create_link(entity1, port1, entity2, port2)
多设备协同（如录屏）	通过 V4L2 缓冲区共享	通过 Media 设备图（entity graph）

3. 高通 CamX 的实践（结合历史问题）

• CSL 模块：Sensor 驱动通过v4l2_subdev注册为 Media Entity，使用 V4L2 控制接口（如csl_sensor_set_exposure()调用v4l2_subdev_call()）。
• CHI 架构：ISP 作为 Media Entity，与 Sensor Entity 通过media_link连接，数据通过 V4L2 缓冲区（vb2_buffer）流转。

❓ 灵魂拷问：为什么 V4L2 需要 Media 子系统？

1. 扩展性：

   • 传统 V4L2（V4L1）只能管理单一设备（如单个摄像头），Media 子系统支持复杂链路（Sensor→ISP→Encoder）。
   • 示例：多摄手机的多 Sensor + 多 ISP 协作，通过 Media 设备图统一管理。

2. 标准化与复用：

   • V4L2 定义视频设备的「驾驶规则」（如ioctl命令），Media 子系统定义「城市基建标准」（设备注册、数据流模型）。
   • 驱动只需实现 Media Entity 接口，即可复用 V4L2 上层框架（如 Android Camera HAL）。

3. 多类型设备支持：

   • Media 子系统同时管理视频（V4L2）、音频（ALSA）、传感器（IIO），例如：直播时摄像头（V4L2）+ 麦克风（ALSA）的协同，通过 Media 设备图统一调度。

📝 总结：关系图谱（表格版）

维度	Media 子系统	V4L2 架构
定位	多媒体框架（基建公司）	视频专用模块（视频高速公路）
核心组件	media_device, entity, link	v4l2_device, subdev, V4L2 API
管理范围	视频、音频、传感器等所有多媒体设备	仅视频相关设备（摄像头、采集卡）
接口类型	通用设备图操作（Media Controller）	专用视频接口（syscall/ioctl）
典型场景	多设备链路（Sensor→ISP→Encoder）	单设备操作（打开摄像头、捕获数据）

一句话总结：

V4L2 是 Media 子系统的「视频业务线」，提供视频设备的标准化接口（如open/read/ioctl），而 Media 子系统负责更上层的设备图管理（实体、链路）和跨类型多媒体协同（视频 + 音频 + 传感器）。

🌟 实战案例：USB 摄像头的 Media+V4L2 注册

1. 驱动代码片段（简化版）：

   // 注册Media设备
   struct media_device *mdev = media_device_create();
   media_device_set_name(mdev, "USB Camera");

   // 注册V4L2主设备
   struct v4l2_device *v4l2_dev = v4l2_device_create(&udev->dev, "uvc_video");
   v4l2_dev->media_dev = mdev; // 绑定到Media

   // 创建设备实体（摄像头传感器）
   struct media_entity sensor_entity;
   media_entity_init(&sensor_entity, &uvc_ops, 1); // 1个视频输出端口
   media_device_add_entity(mdev, &sensor_entity);

   // 注册V4L2子设备（关联实体）
   struct v4l2_subdev *subdev = v4l2_subdev_alloc();
   subdev->media_entity = &sensor_entity;
   v4l2_subdev_add(subdev);

   // 应用层访问：/dev/video0（V4L2设备节点）


2. 用户空间验证：

   # 查看Media设备图
   media-ctl -d /dev/media0 -p

   # 输出示例（简化）：
   [Entity: 'UVC Camera (046d:0825) sensor' (1 pad)]
    Pad 0: Sink
     -> Link 0: 'UVC Camera (046d:0825) sensor' (0) -> 'uvcvideo' (0) [ENABLED]
   [Entity: 'uvcvideo' (1 pad)]
    Pad 0: Source


🚀 扩展：为什么需要同时使用 Media 和 V4L2？

• 历史原因：V4L2 诞生于 2005 年，早于 Media 子系统（2010 年后成熟），早期仅支持简单设备。
• 演进需求：多媒体设备复杂化（多摄、ISP 流水线）需要更灵活的框架，Media 子系统继承 V4L2 的视频能力，同时扩展设备图管理。
• 类比：
  • V4L2 是「功能完善的跑车」，Media 是「智能交通系统」。
  • 跑车（V4L2）需要在交通系统（Media）的规则下行驶，而交通系统支持更多类型的车辆（音频、传感器）和复杂路况（多设备链路）。

📌 记忆口诀：

Media 是「多媒体宇宙」，V4L2 是「视频星球」。
星球（V4L2）在宇宙（Media）中运行，遵循宇宙的物理定律（设备图管理），同时拥有自己的生态（视频专属接口）。
