Vlan划分实验

如何在两台不同的交换机，让它们的主机使用不同的Vlan网络。

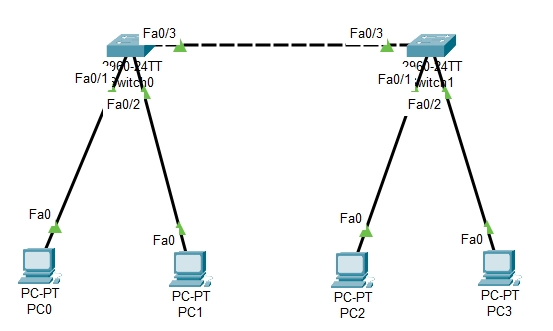

（1）先放置两台交换机和四台PC，并添加连线，即PC和交换机之间用直通线相连，交换机与交换机之间用交叉线相连。如下图所示：

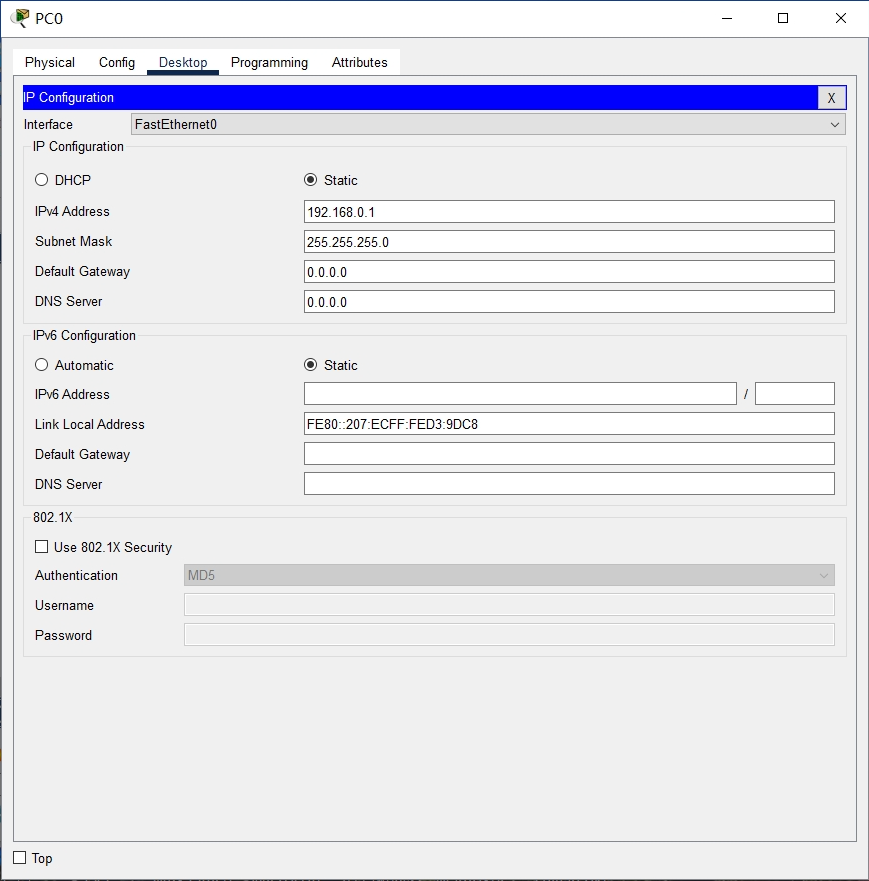

（2）然后对四台PC分派IP地址。具体操作如下，点击一个PC->Desktop->IP Configuration，在进行IP地址的分配。四台PC分别分配IP地址为192.168.0.1、192.168.0.2、192.168.0.3、192.168.0.4。下方以PC0为例：

（3）接着对PC0进行ping测试。具体操作如下，点击一个PC->Desktop->Command Prompt。显然，在同一个交换机下，一个PC可以对其他的PC是可以ping通的。

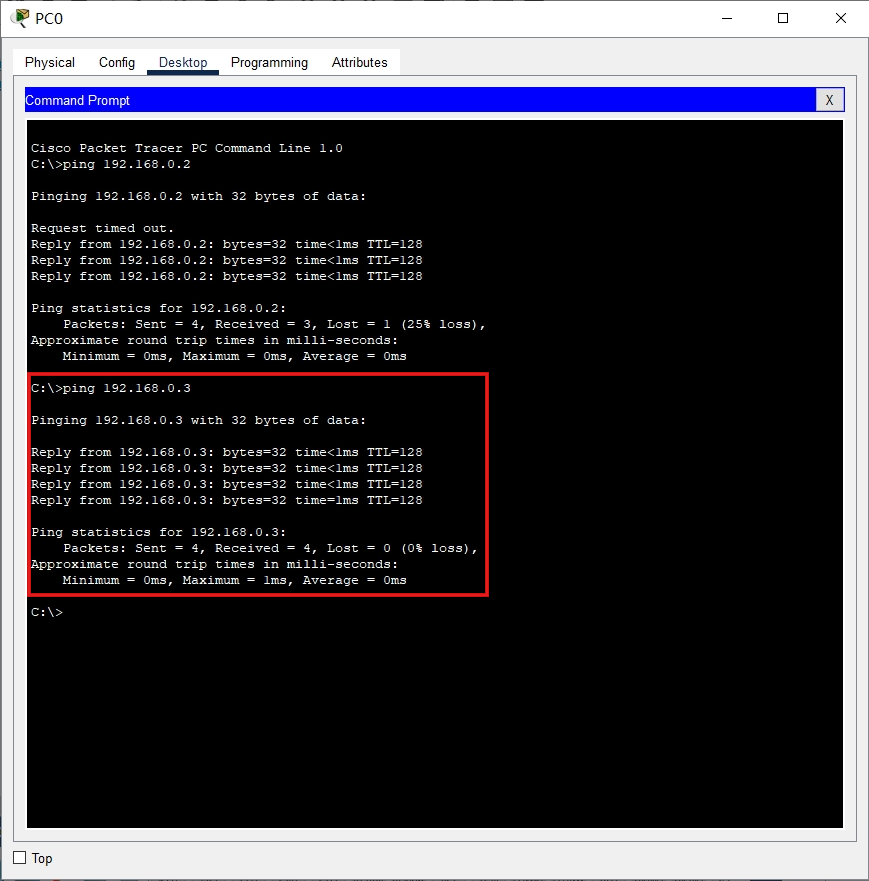

但如果我让PC0来pingPC3（PC3在另一台交换机下的），显然也是可以ping通的。

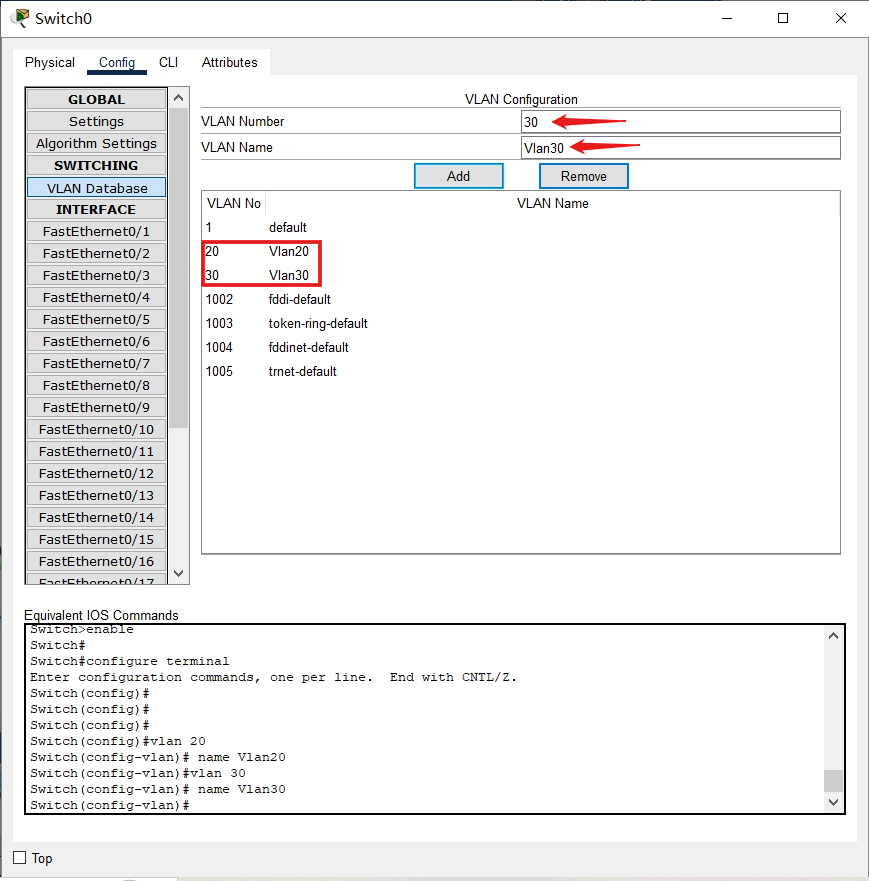

（4）如果这时候，我想让PC0和PC2之间能ping通（让它们处于同一个网络下），PC0和PC1之间不能ping通（也就是同一交换机下的PC机之间不能相互通信）。同理，PC1和PC3之间能ping通（让它们处于同一个网络下），PC1和PC2之间不能ping通。这个过程就是vlan划分。现在对第一个交换机进行vlan的添加。点击交换机->Config->VLAN Database。加两个，分别是20 Vlan20和30 Vlan30。添加好后如下图所示：

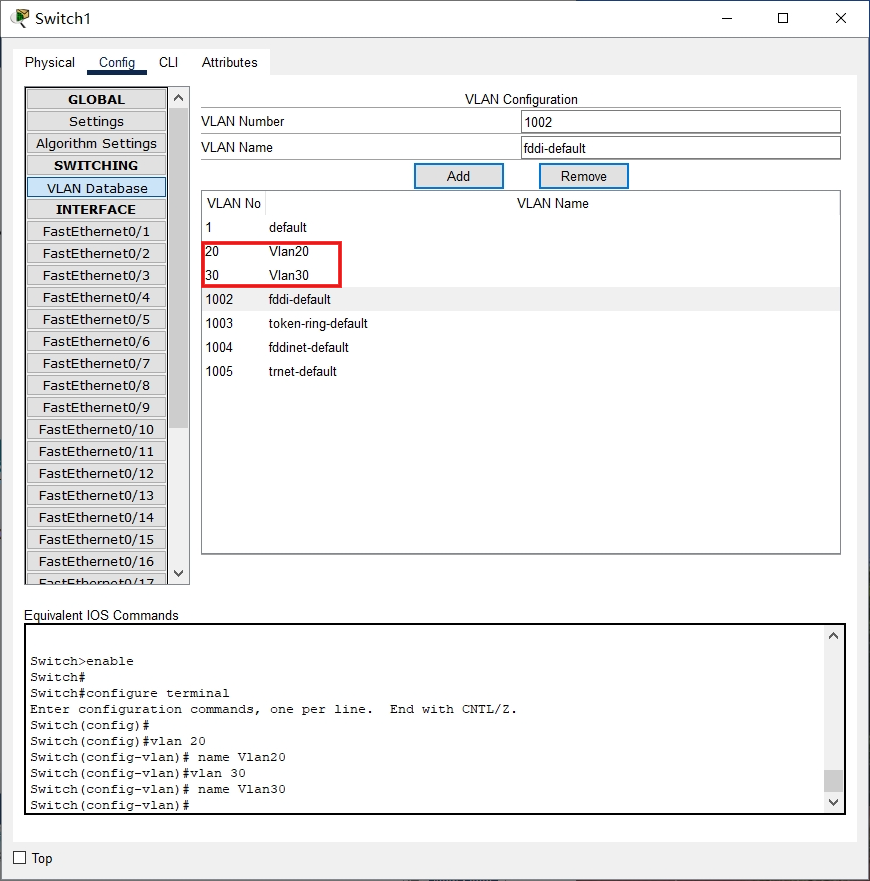

对第二个交换机也用相同的方法进行操作，如下图：

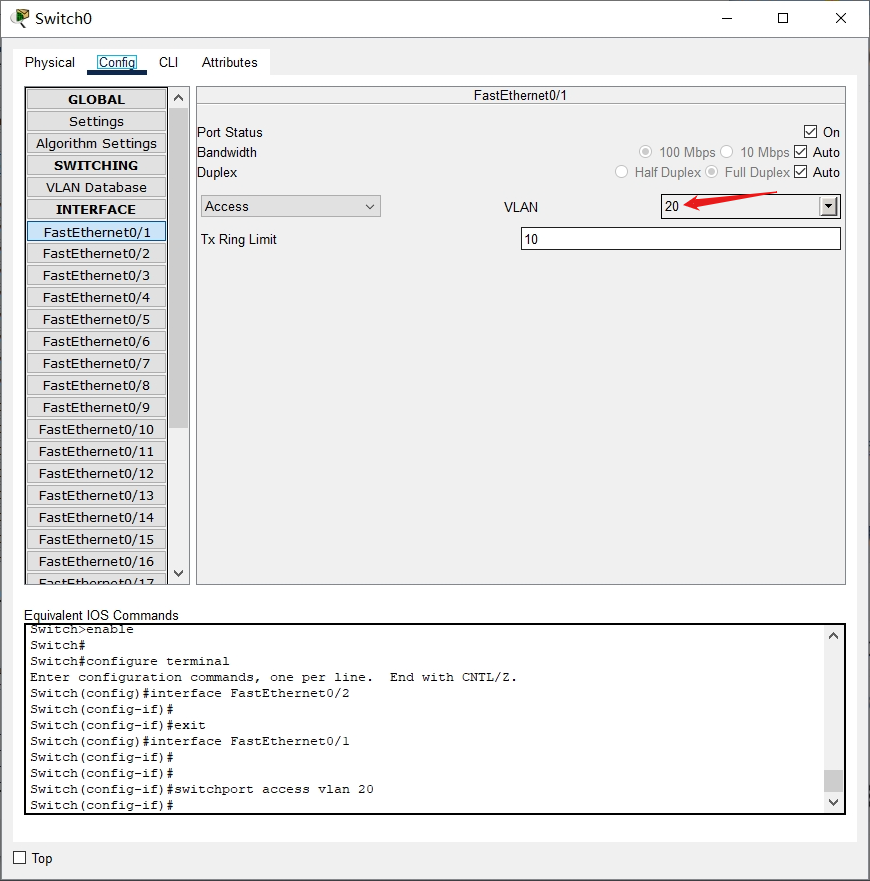

（5）点击第一个交换机，我们知道接口1是连接PC0的，所以对应把VLAN重新设置为20。如下图所示：

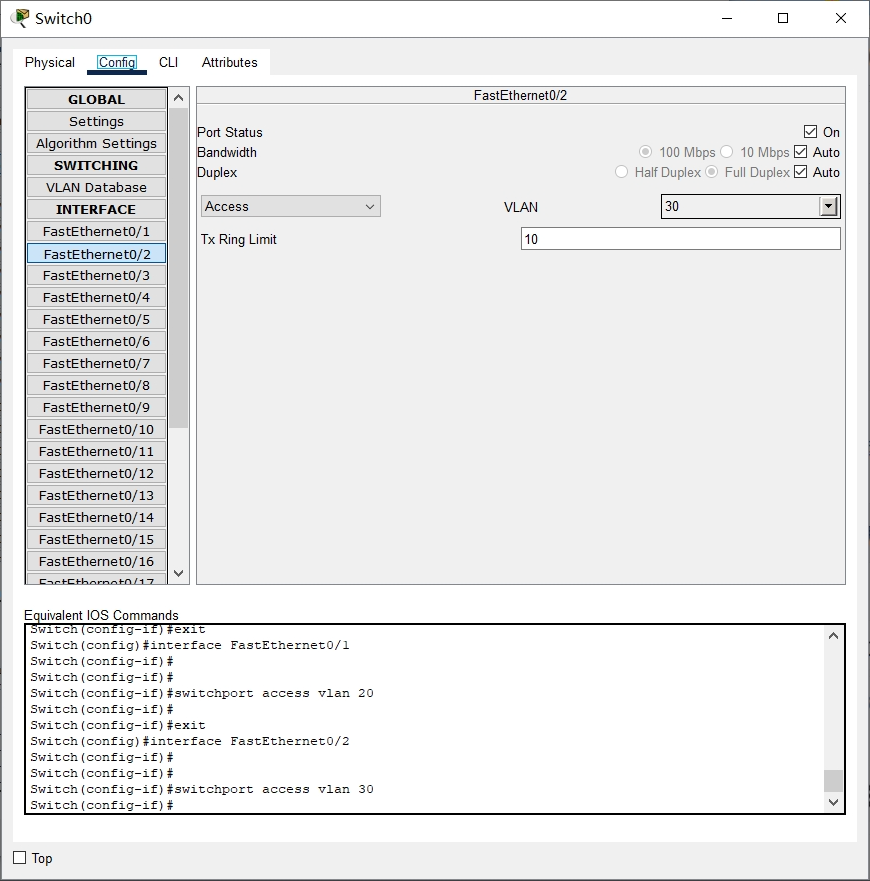

接口2对应也要进行设置VLAN，如下图：

对第二台交换机也做同样的处理。

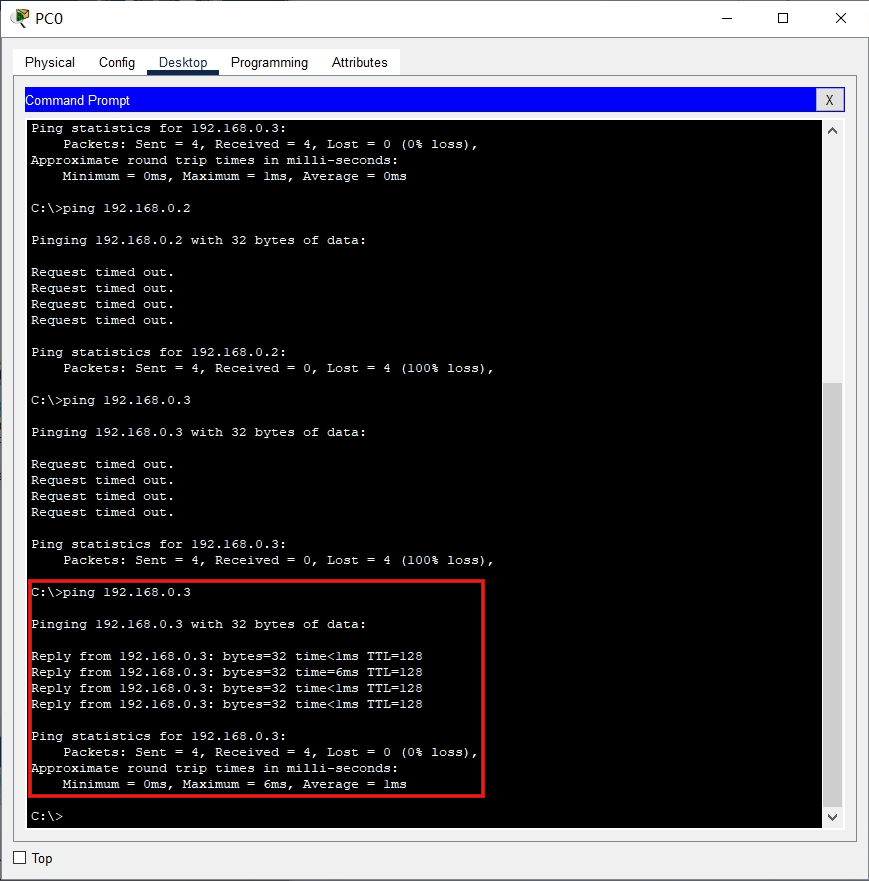

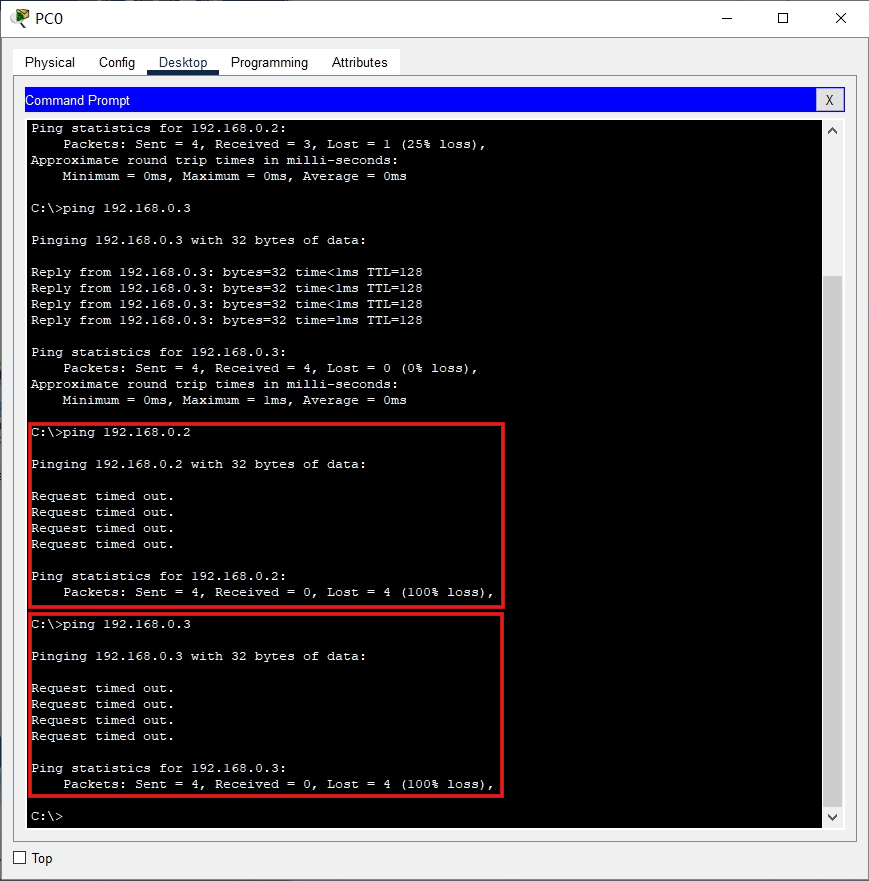

（6）现在用PC0对PC1进行ping，PC0对PC2进行ping，但结果都是ping不通。

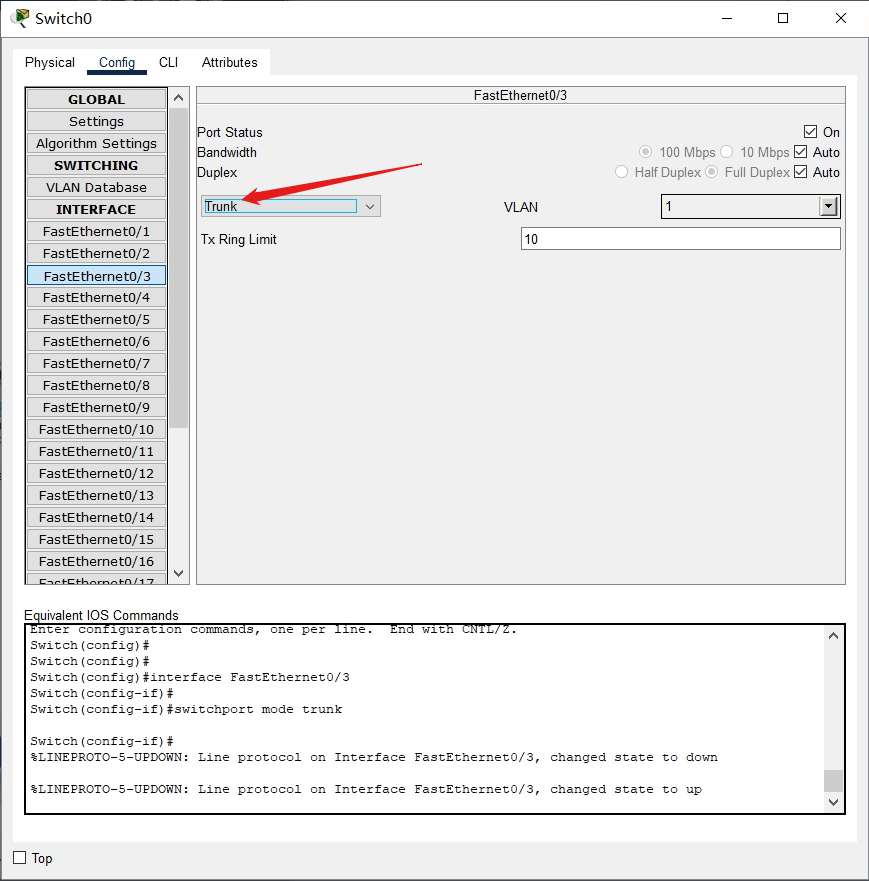

两台交换机之间是用3号接口来连接的，所以也应该配置VLAN。但是我们要注意，交换机之间是不用划分的，所以要修改对应的接口状态。改为Trunk即可。

再按快捷键ctrl+D，快进时间的功能。

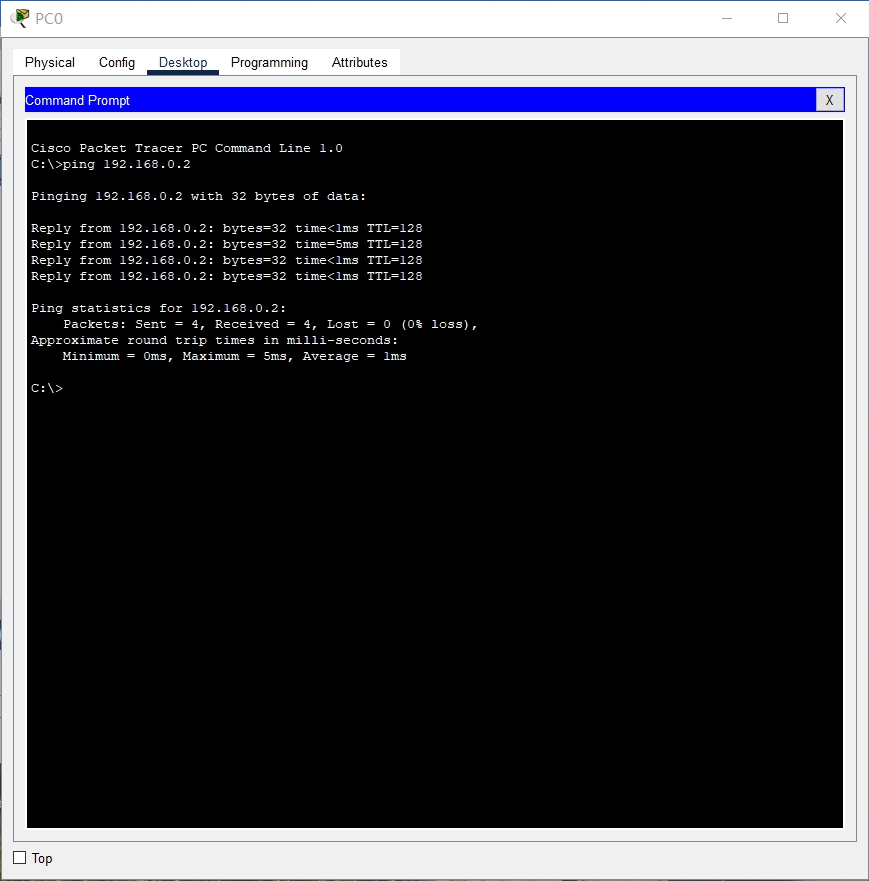

（7）这时候在开始让PC0对PC2ping，结果是可以ping通的。

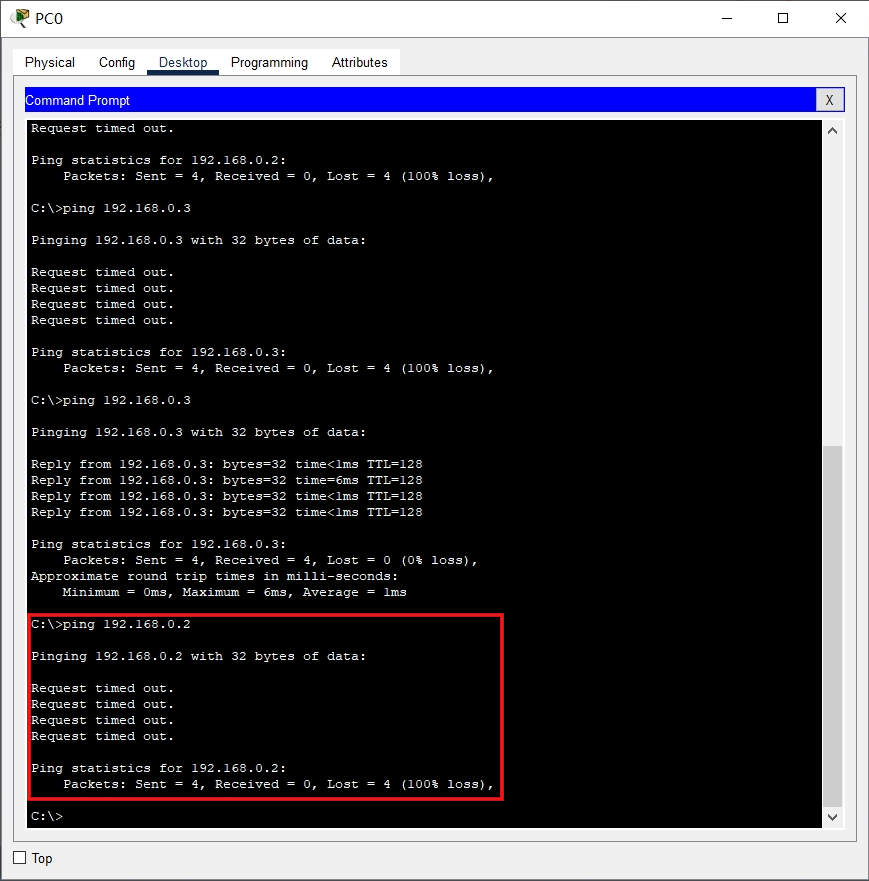

让PC0对PC1ping，结果是ping不通的。

这样就代表Vlan是成功划分了的。
