下一代防火墙组网简介

部署模式简介

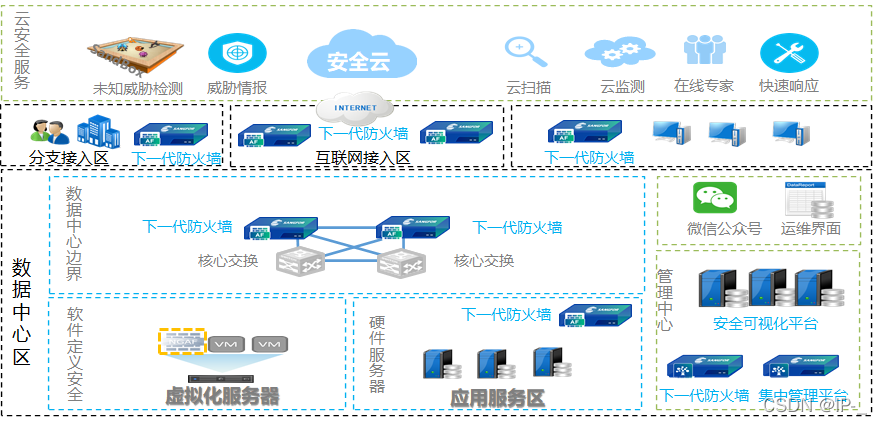

AF基本应用场景

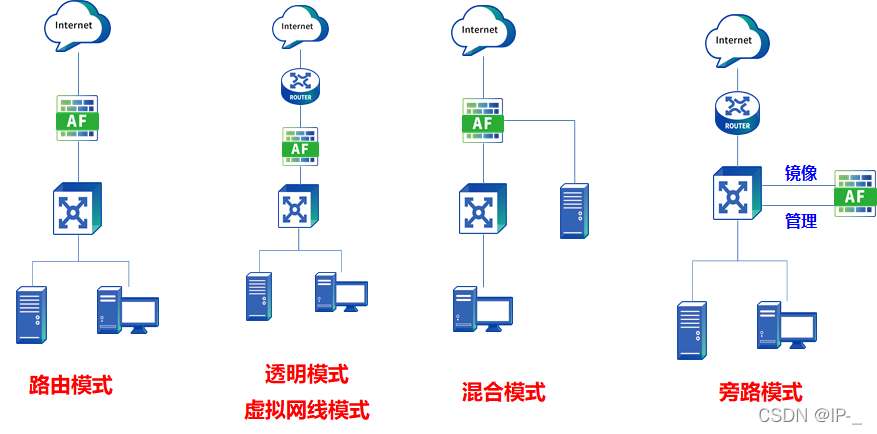

部署模式简介

下一代防火墙具备灵活的网络适应能力，支持：路由模式、透明模式、虚拟网线模式、混合模式、旁路模式。

接口

AF有哪些接口？

Ø根据接口属性分为：物理接口、子接口、VLAN接口、聚合接口。

     其中物理口可选择为：路由口、透明口、虚拟网线口、旁路镜像口。

Ø根据接口不同工作层面，可以划分为：二层区域、三层区域、虚拟网线区域。

AF的部署模式是由各个接口的属性决定的。

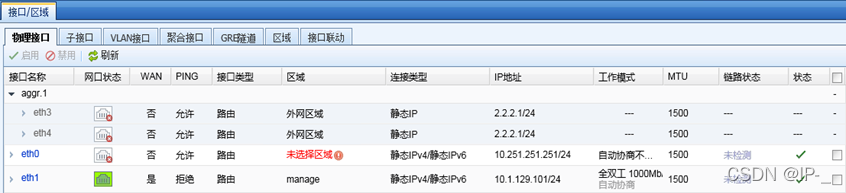

物理接口

     物理接口与AF设备面板上的接口一 一对应（eth0为manage口），根据网口数据转发特性的不同，可选择路由、透明、虚拟网线和旁路镜像4种类型，前三种接口又可设置WAN 或非WAN属性。

物理接口无法删除或新增，物理接口的数目由硬件决定（个别平台支持可扩展）。

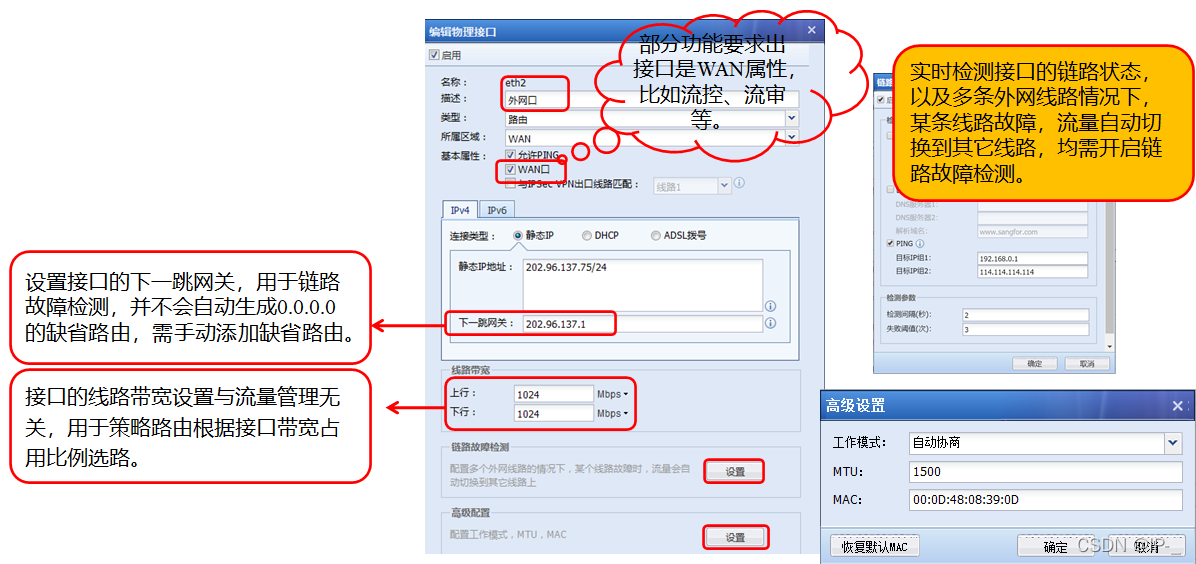

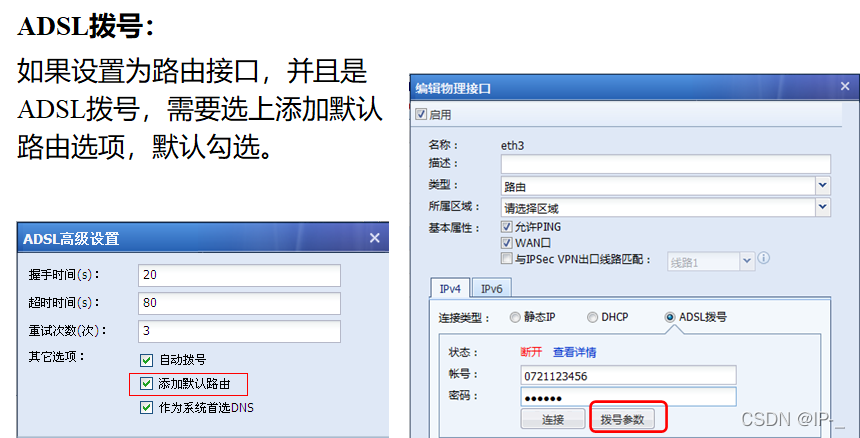

路由接口

路由接口：

如果设置为路由接口，则需要给该接口配置IP地址，且该接口具有路由转发功能。

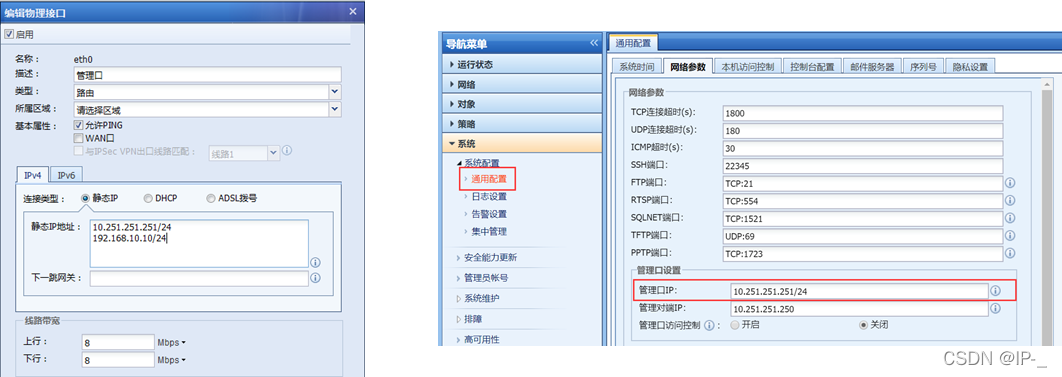

管理口：

Eth0为固定的管理口，接口类型为路由口，无法修改。Eth0可增加管理IP地址，默认的管理IP 10.251.251.251/24如需修改，AF8.0.13版本后，可在【系统】-【通用配置】-【网络参数】中进行修改。

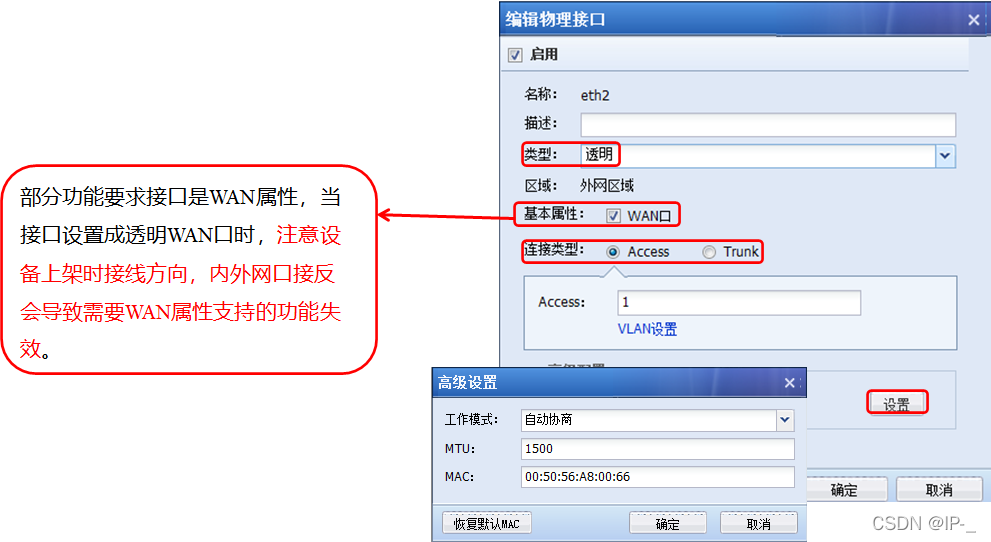

透明接口

透明接口：

透明接口相当于普通的交换网口，不需要配置IP地址，不支持路由转发，根据MAC地址表转发数据。

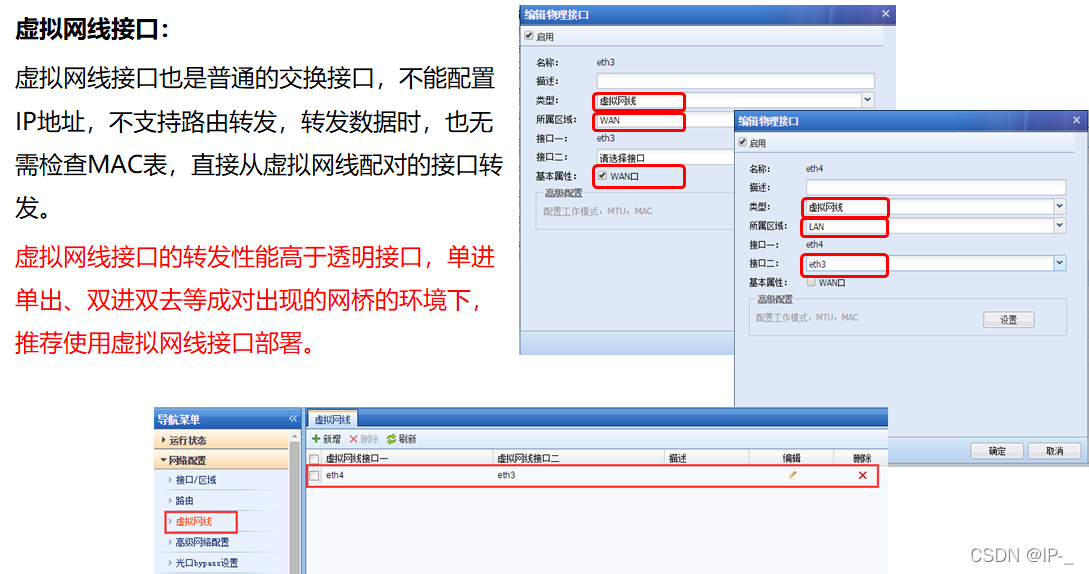

虚拟网线接口

旁路镜像接口

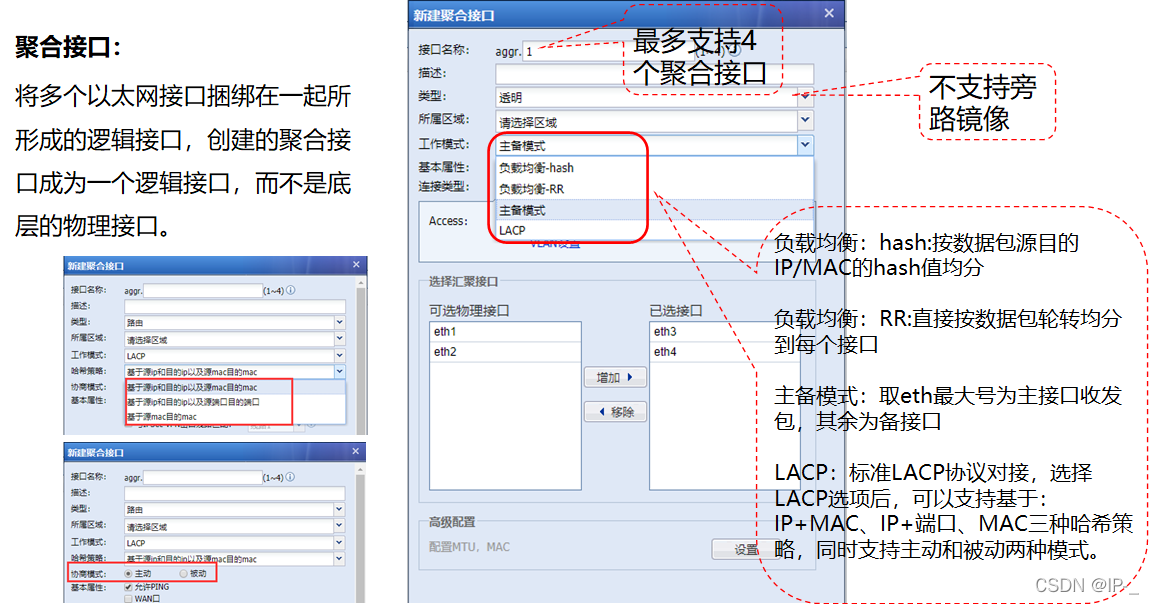

聚合接口

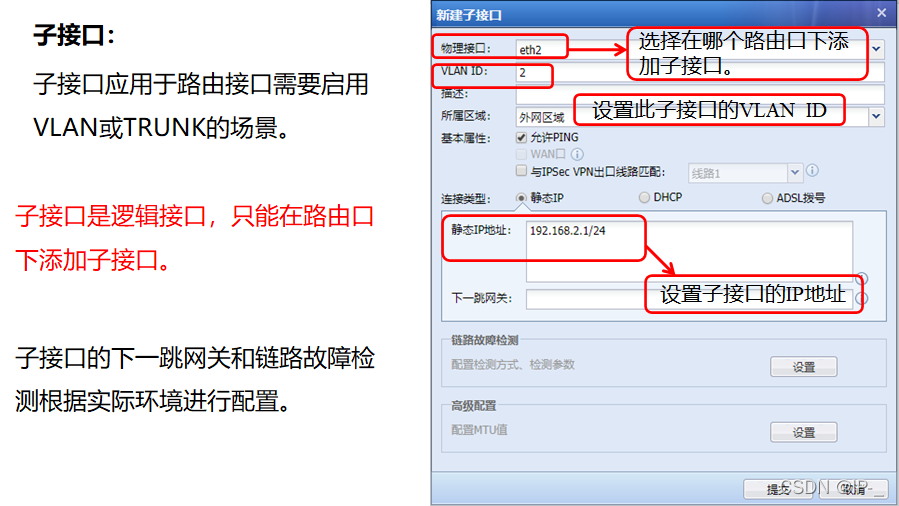

子接口

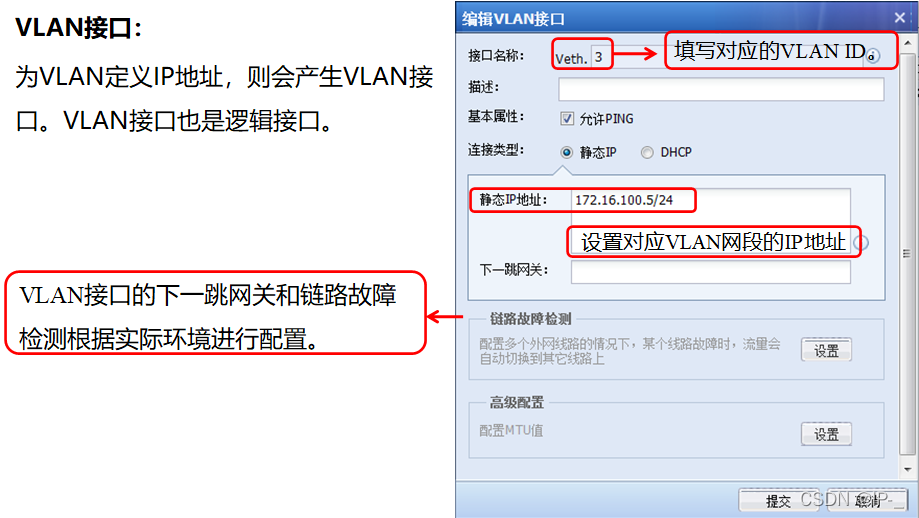

VLAN接口

接口设置注意事项

1.     设备支持配置多个WAN属性的路由接口连接多条外网线路，但是需要开通多条线路的授权。

 2.     管理口不支持设置成透明接口或虚拟网线接口，如果要设置2对或2对以上的虚拟网线接口，则必须要求设备不少于5个物理接口，预留一个专门的管理口Eth0。

 3.      一个路由接口下可添加多个子接口，路由接口的IP地址不能与子接口的IP地址在同网段。

区域

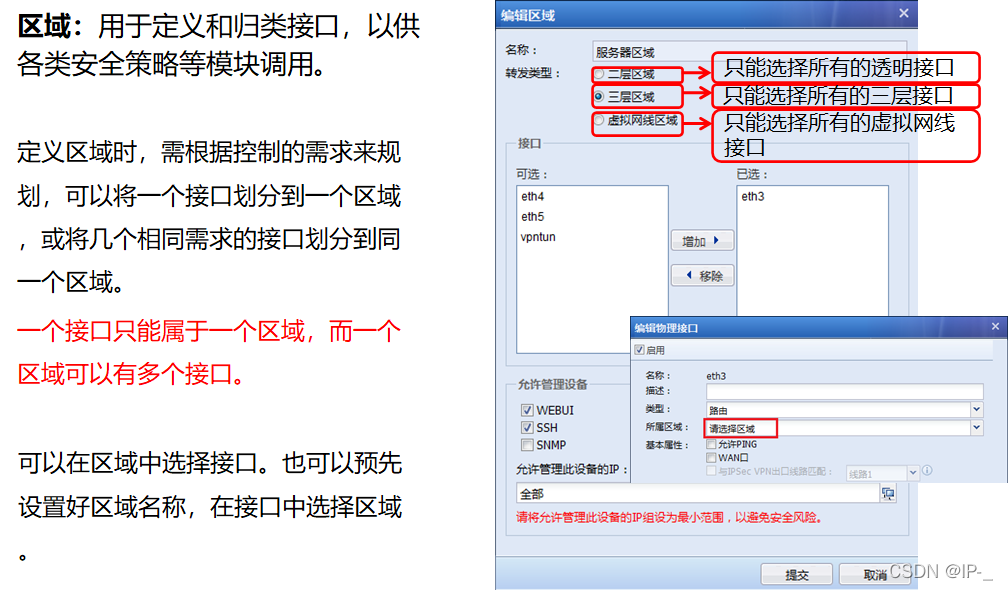

什么是区域

Ø是本地逻辑安全区域的概念

Ø一个或多个接口所连接的网络

•

区域
