IPSEC协议簇安全框架

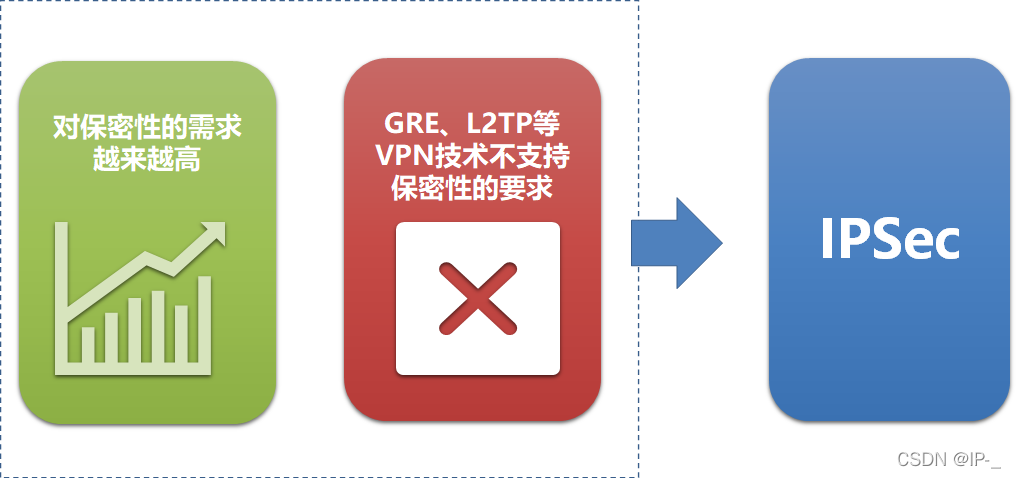

需求背景

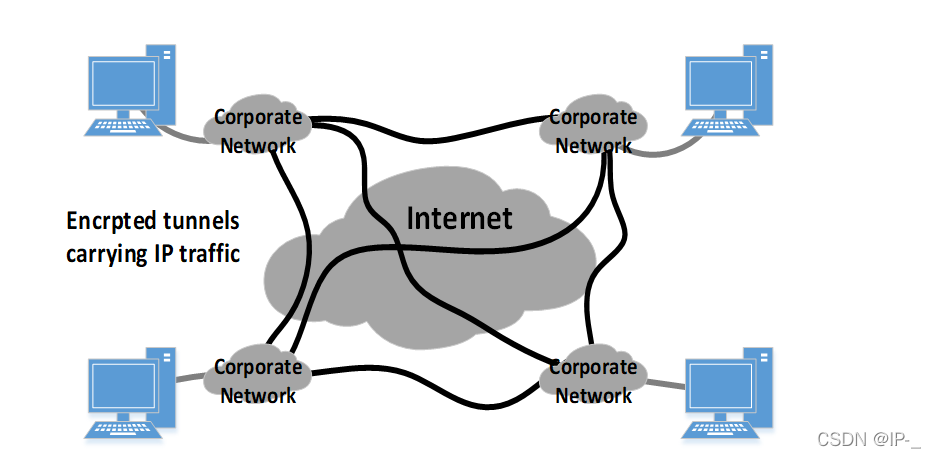

IPSec VPN简介

IPSec（Internet Protocol Security）：是一组基于网络层的，应用密码学的安全通信协议族。IPSec不是具体指哪个协议，而是一个开放的协议族。

IPSec协议的设计目标：是在IPV4和IPV6环境中为网络层流量提供灵活的安全服务。

IPSec VPN：是基于IPSec协议族构建的在IP层实现的安全虚拟专用网。通过在数据包中插入一个预定义头部的方式，来保障OSI上层协议数据的安全，主要用于保护TCP、UDP、ICMP和隧道的IP数据包。

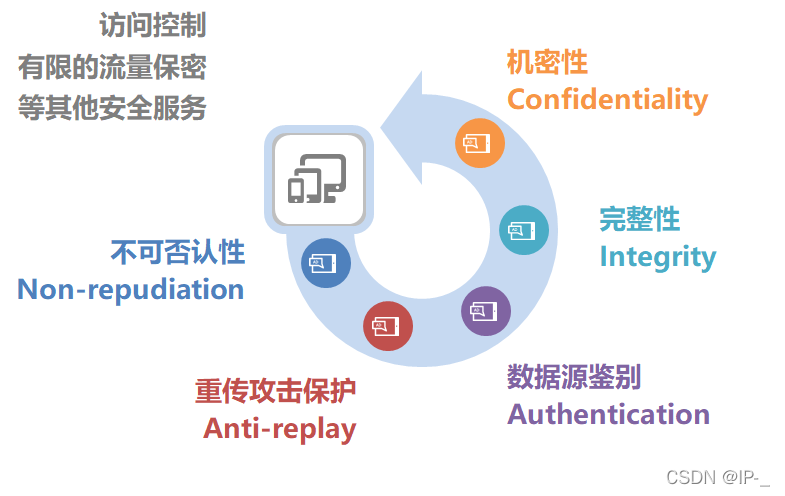

IPSec提供的安全服务

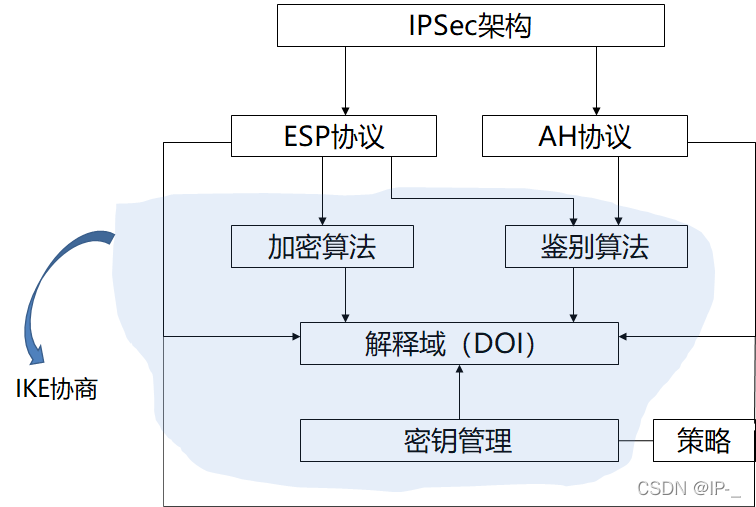

IPSec协议族安全体系框架

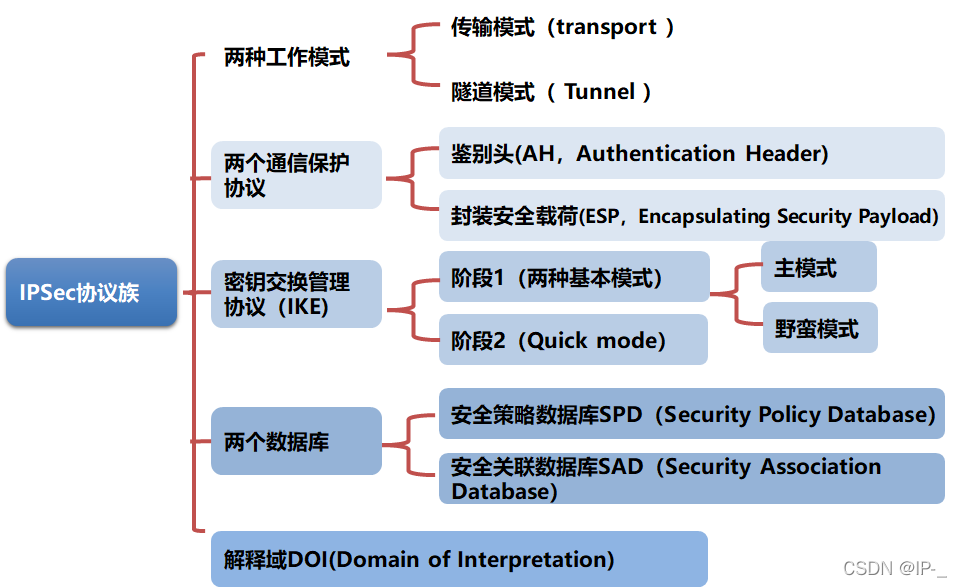

IPSec协议族

IPSEC工作模式

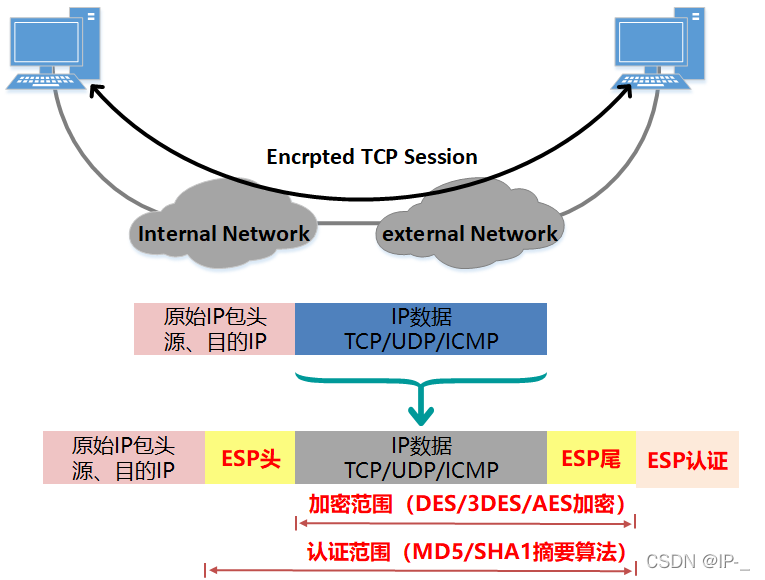

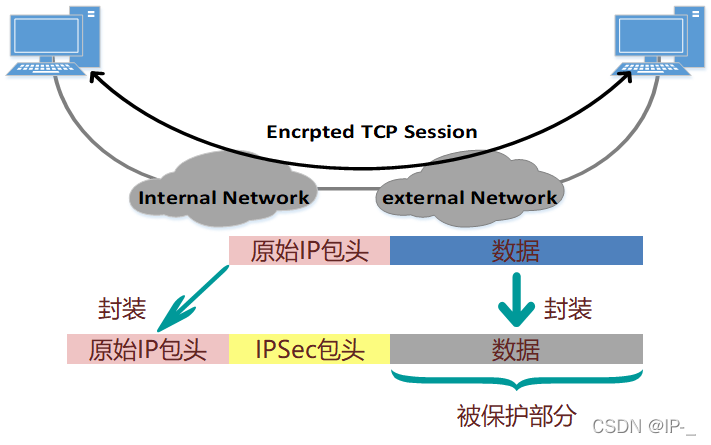

传输模式(Transport mode)

主要应用场景：经常用于主机和主机之间端到端通信的数据保护。

封装方式：不改变原有的IP包头，在原数据包头后面插入IPSec包头，将原来的数据封装成被保护的数据。

隧道模式(Tunnel mode)

主要应用场景：经常用于私网与私网之间通过公网进行通信，建立安全VPN通道。

隧道模式(Tunnel mode)

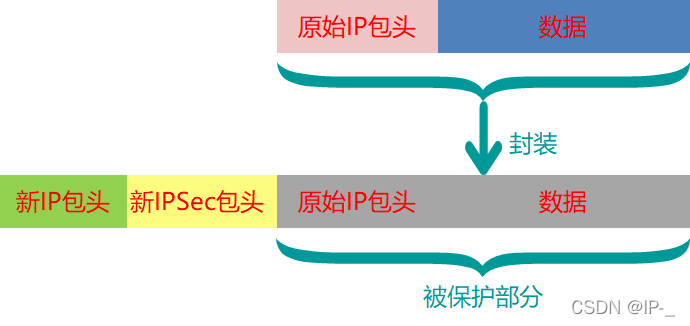

封装方式：增加新的IP（外网IP）头，其后是ipsec包头，之后再将原来的整个数据包封装。

IPSEC通信协议

通信保护协议AH

AH（Authentication Header，认证报头）：

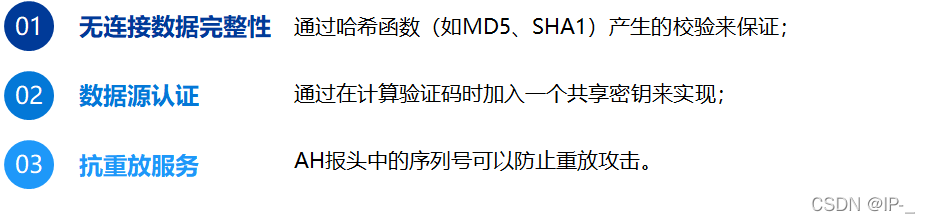

AH提供的安全服务：

AH不提供任何保密性服务：它不加密所保护的数据包。

不论是传输模式还是隧道模式下，AH提供对数据包的保护时，它保护的是整个IP数据包（易变的字段除外，如IP头中的TTL和TOS字段）。

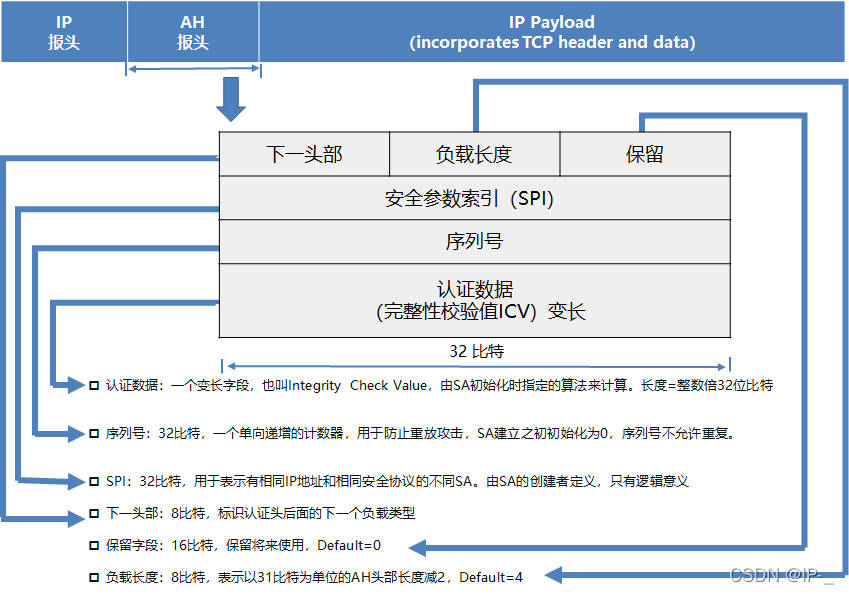

AH头

AH在传输模式下封装

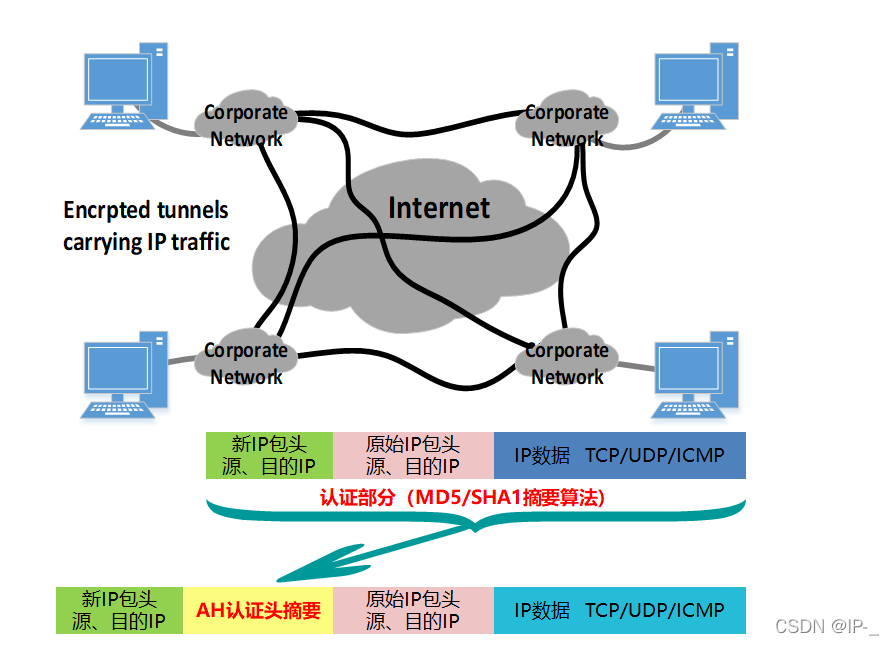

AH在隧道模式下封装

ESP

ESP(Encapsulating Security Payload，封装安全有效载荷)：

保密服务通过使用密码算法加密 IP 数据包的相关部分来实现。

数据流保密由隧道模式下的保密服务提供。

ESP通常使用DES、3DES、AES等加密算法实现数据加密，使用MD5或SHA1来实现数据完整性认证。

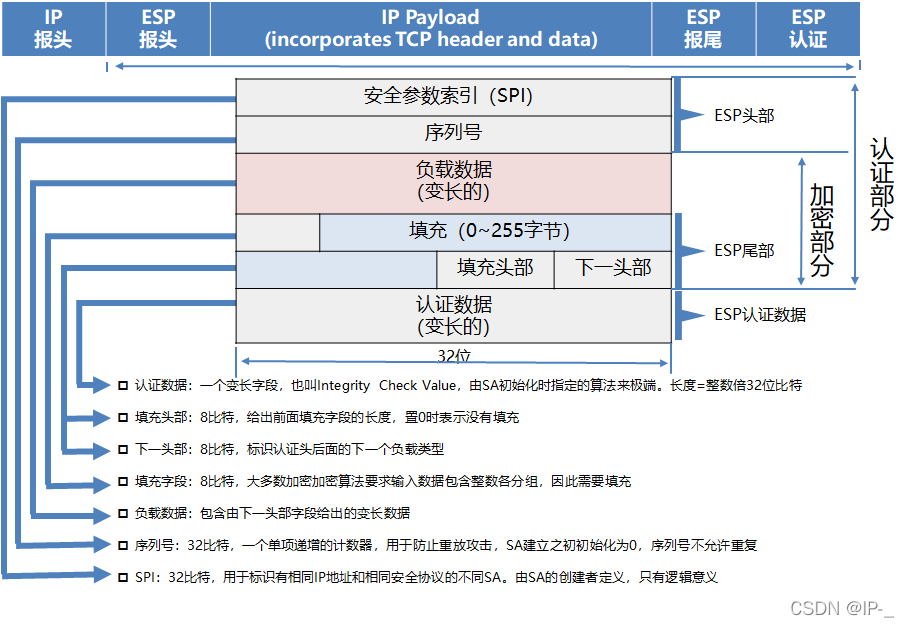

ESP头

ESP在传输模式下封装

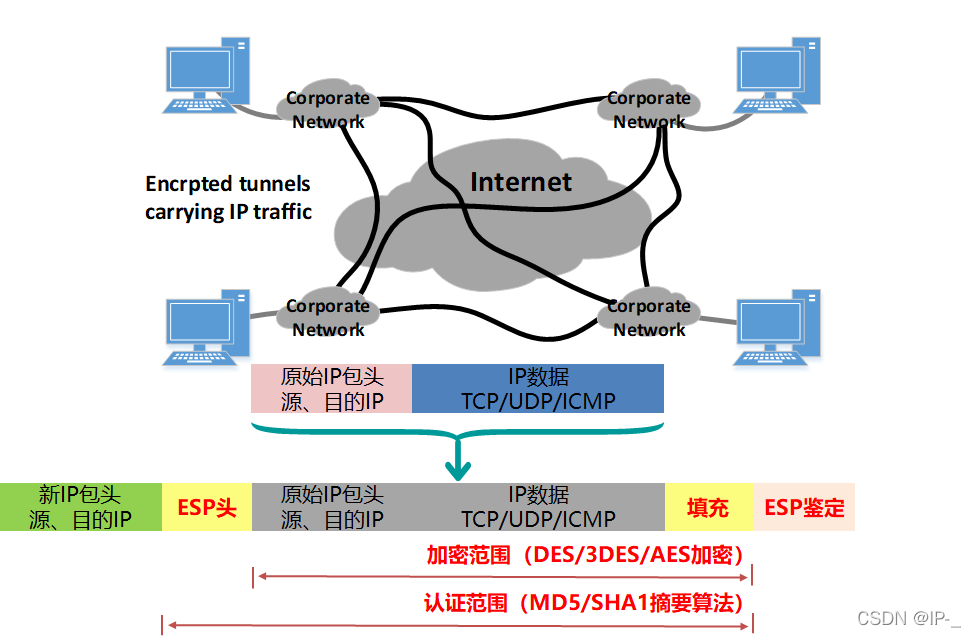

ESP在隧道模式下封装

AH和ESP对比

安全特性	AH	ESP
协议号	51	50
数据完整性校验	支持	支持（不验证IP头）
数据源验证	支持	支持
数据加解密	不支持	支持
抗重放服务	支持	支持
NAT-T（NAT穿越）	不支持	支持

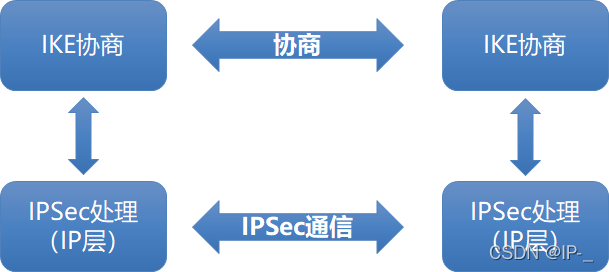

IPSEC建立阶段

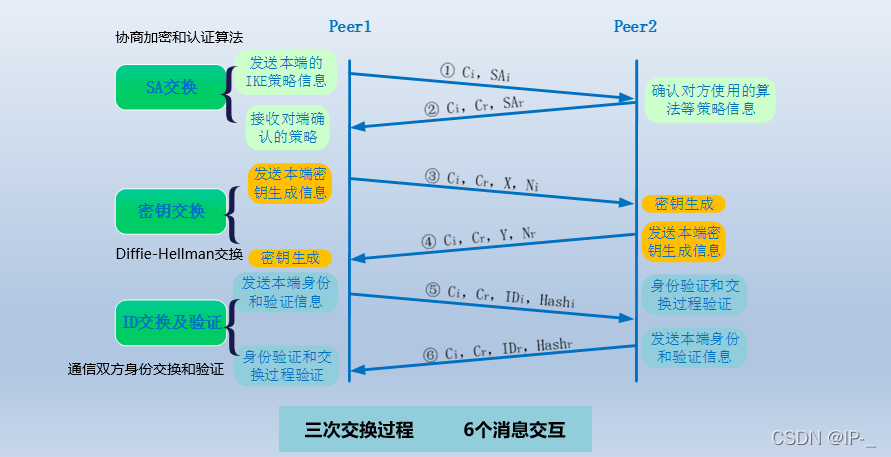

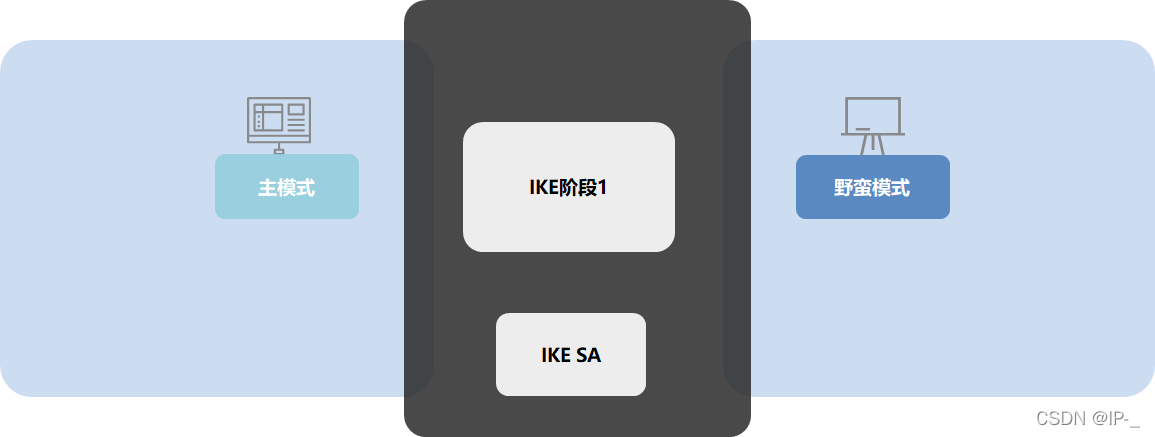

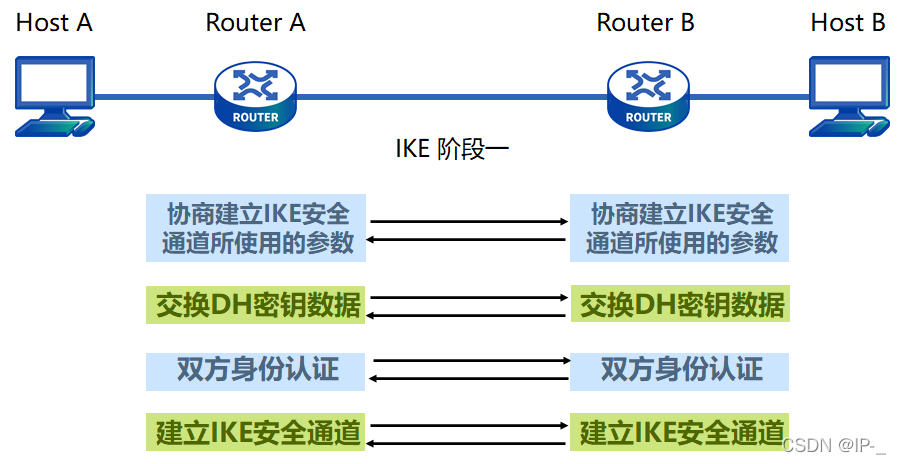

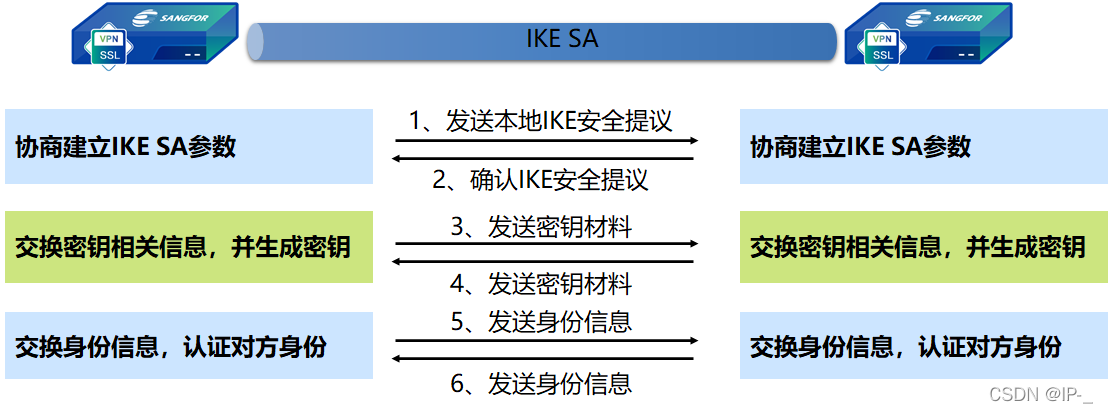

•IKE协商阶段

安全联盟SA

定义：

SA（Security Association）是通信对等体间对某些要素的约定 ,通信的双方符合SA约定的内容,就可以建立SA。

SA由三元组来唯一标识，包括：

IKE的产生背景

用IPSec保护一个IP包之前，必须先建立安全联盟（SA）

IPSec的安全联盟可以通过手工配置的方式建立。但是当网络中节点较多时，手工配置将非常困难，而且难以保证安全性。这时就可以使用IKE（Internet Key Exchange）自动进行安全联盟建立与密钥交换的过程。Internet密钥交换（IKE）就用于动态建立SA，代表IPSec对SA进行协商。

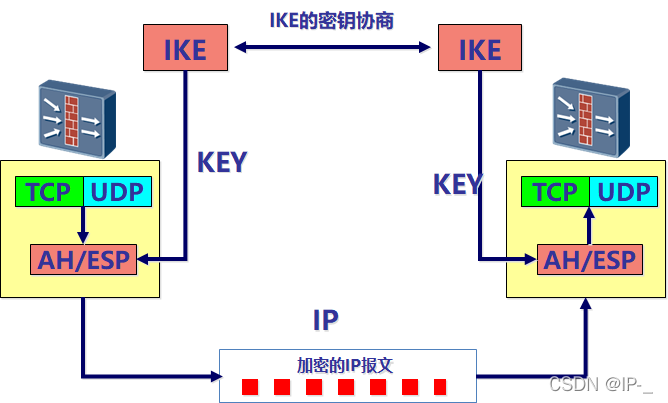

IKE的用途

IKE为IPSec协商生成密钥，供AH/ESP加解密和验证使用。

在IPSec通信双方之间，动态地建立安全关联（SA：Security Association），对SA进行管理和维护。
