本文详细介绍了混合模式下的网络部署方案，重点讲解了如何在AF设备上配置2层和3层接口，实现内网服务器拥有公网IP地址的需求。通过设置不同类型的接口区域，如eth2和eth3为2层口，eth1为路由口，并创建Vlan接口，配置静态IP，确保内外网通讯畅通。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

混合模式（wan口交换口，内网服务器有公网IP）

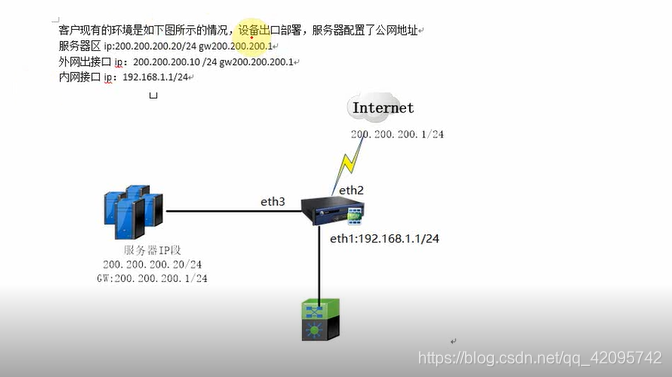

混合模式部署，主要只AF的各个网口，既有2层口，又有3层口的情况，特别是当DMZ区域服务器集群需要配置公网IP地址的时候
部署思路：
１、服务器ｅｔｈ３和公网区域接口ｅｔｈ２配置成２层口，放到２层区域
２、内网口ｅｔｈ１配置为路由口
３、新建一个和ｅｔｈ２以及ｅｔｈ３对应vlun的３层区域接口并配置公网IP地址。用于代理内网方向上网及内网区域与服务器区域，外网区域策略控制
在这里插入图片描述
网络配置

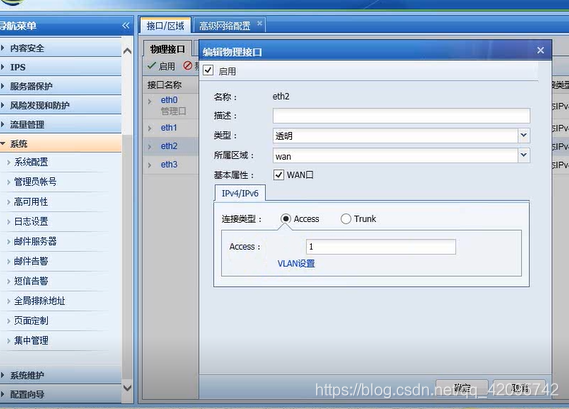

接口／区域 -->eth2
类型：透明
所属区域：wan
基本属性：wan口
ipv4：连接类型：Access
在这里插入图片描述

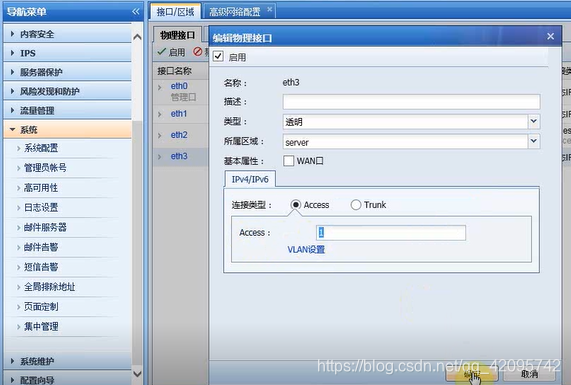

接口／区域 -->eth3
类型：透明
所属区域：server
基本属性：
ipv4：连接类型：Access
在这里插入图片描述

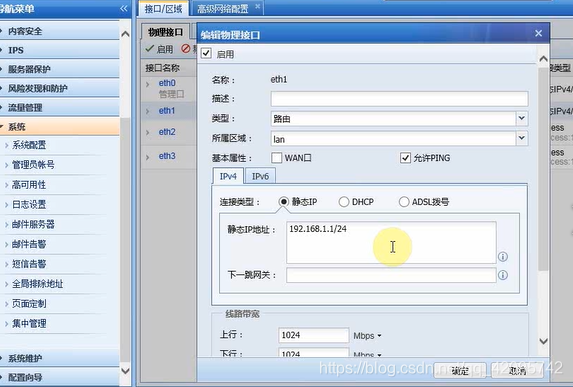

接口／区域 -->eth1
类型：路由
所属区域：lan
基本属性：
ipv4：连接类型：静态ip
静态IP地址：192.168.1.1/24
在这里插入图片描述

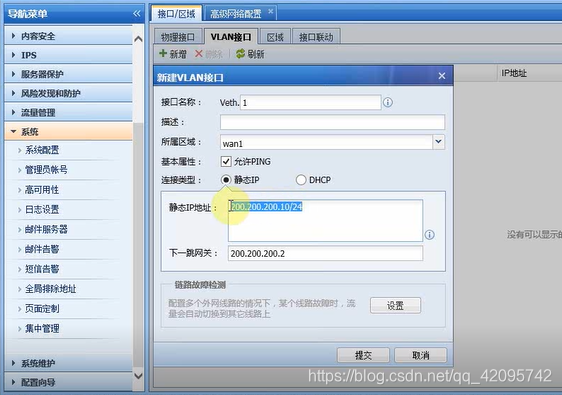

接口／区域 -->Vlan接口
接口名称：veth1
所属区域：wan1
基本属性：允许pin
ipv4：连接类型：静态ip
静态IP地址：200.200.200.10/24
下一跳网关：200.200.200.2
在这里插入图片描述
