1、创建工程

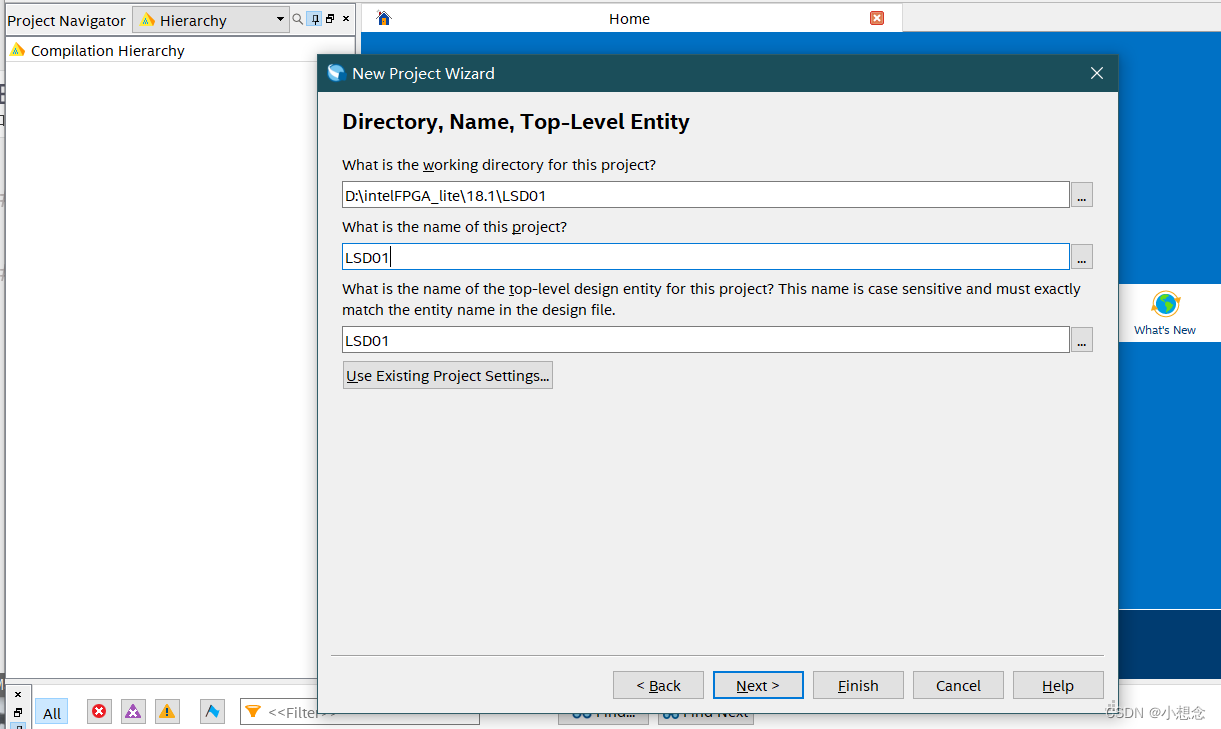

首先在Quartus上建立流水灯工程（芯片选择）

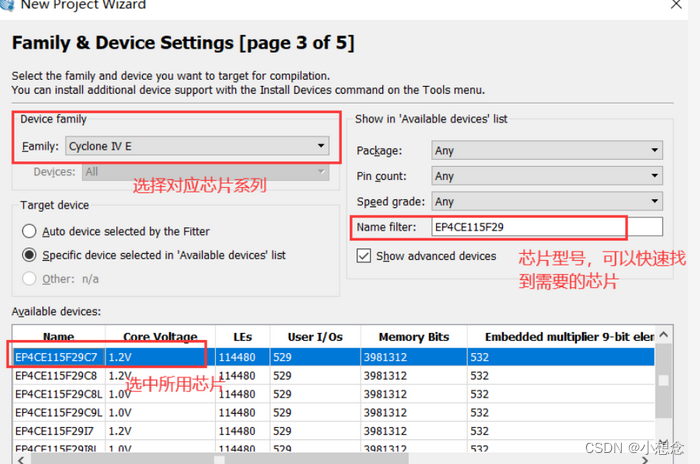

在这里插入图片描述
在这里插入图片描述

2、Qsys 系统设计

请添加图片描述

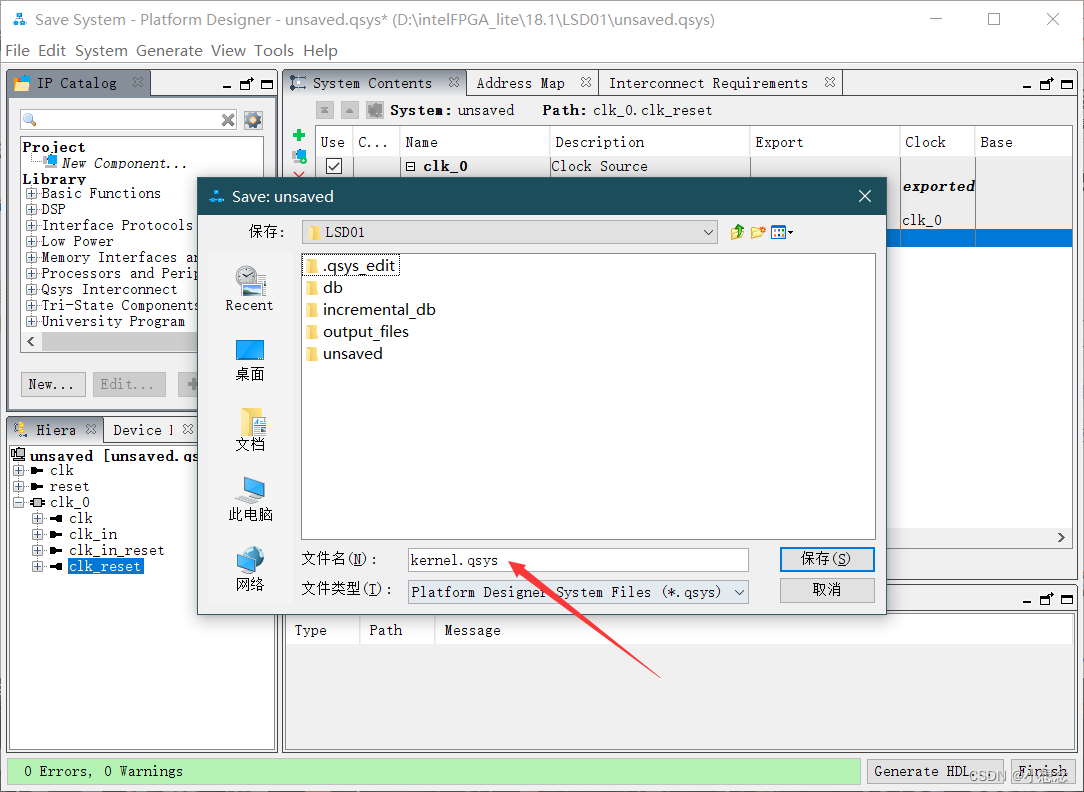

先保存为kernel文件

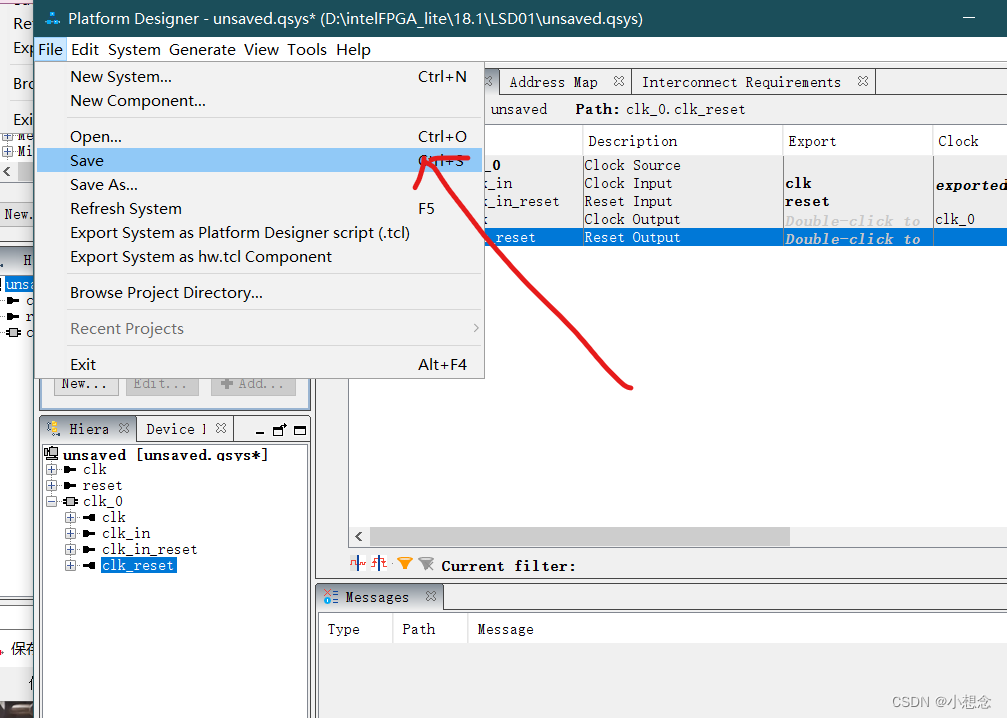

在这里插入图片描述
在这里插入图片描述

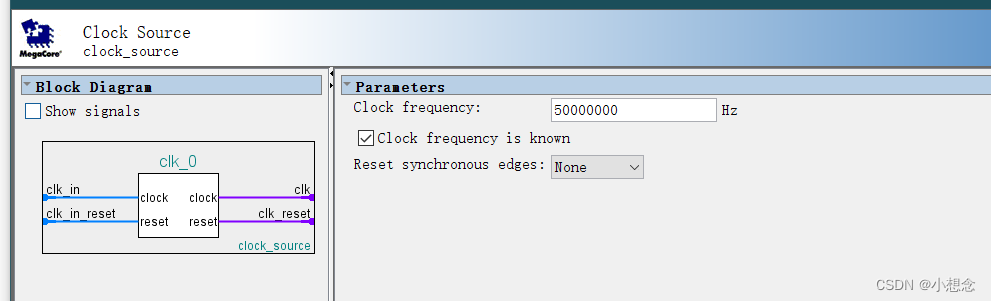

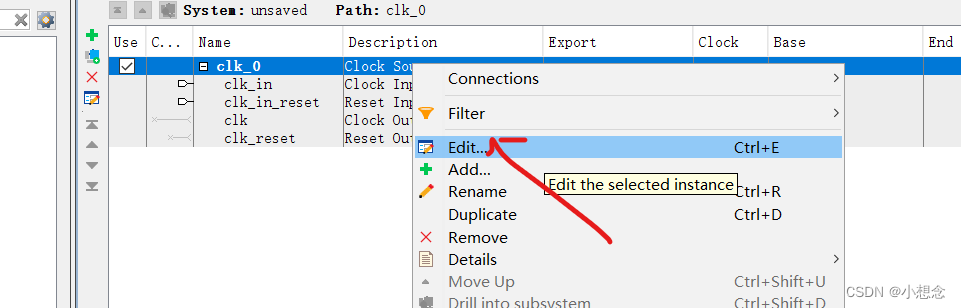

选定clk_0 右键选择Edit,设置时钟周期:50000000hz(默认）在这里插入图片描述在这里插入图片描述

保存后开始 添加 CPU 和外围器件

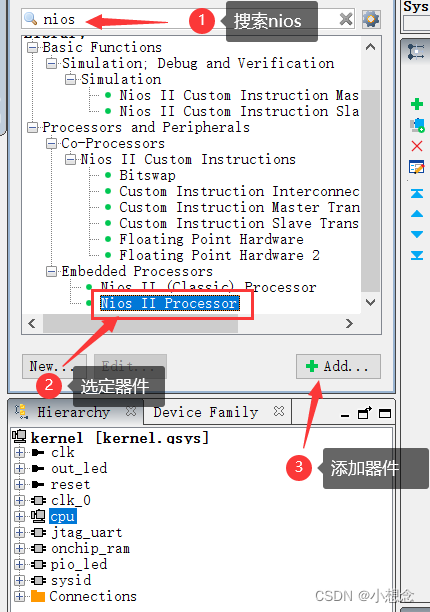

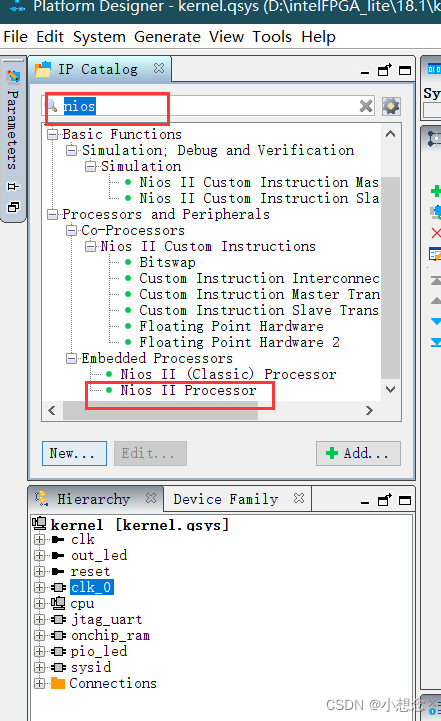

1、在左上搜索框搜索NIOS，选择以下器件在这里插入图片描述

在这里插入图片描述

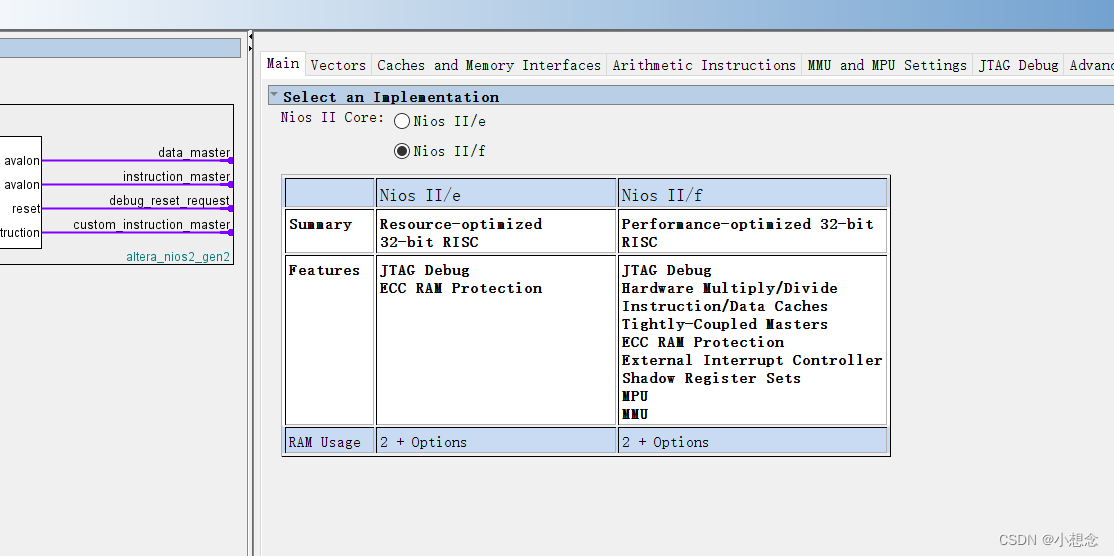

编辑器件

在这里插入图片描述

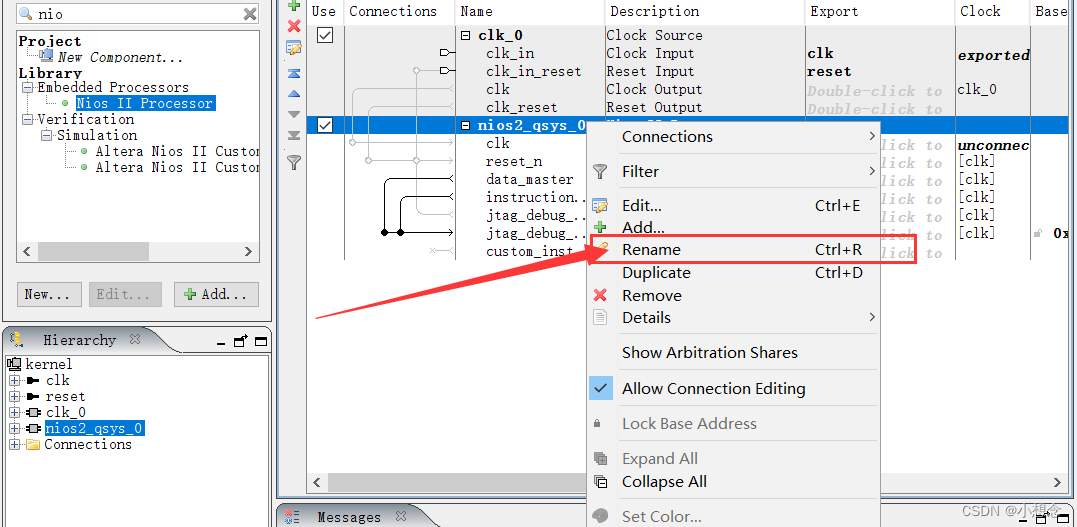

将器件改名为：cpu

在这里插入图片描述

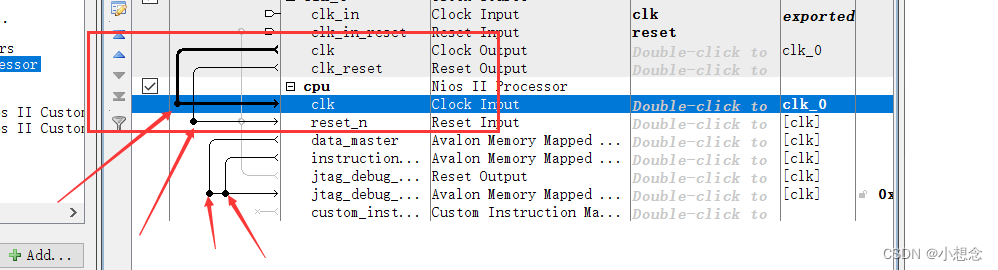

更名后与clk进行连接（点击图中的点进行连接）

在这里插入图片描述

添加 jtag uart 接口（操作同上）
