CST自带的优化器可以支持多种优化目标，实际工程中可能经常需要将一些后处理结果作为优化目标。下面以一个电场积分作为优化目标展示该功能的使用方法。

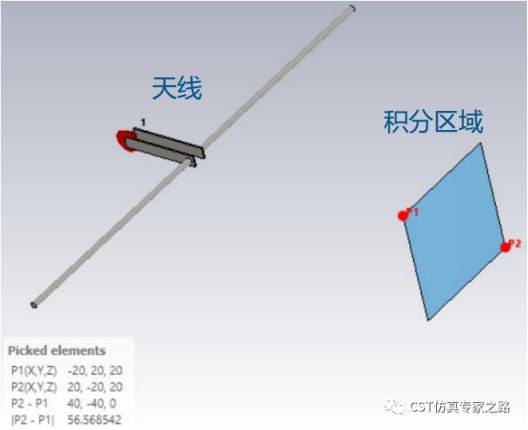

下图所示为软件自带的dipole天线，及确定的积分区域。

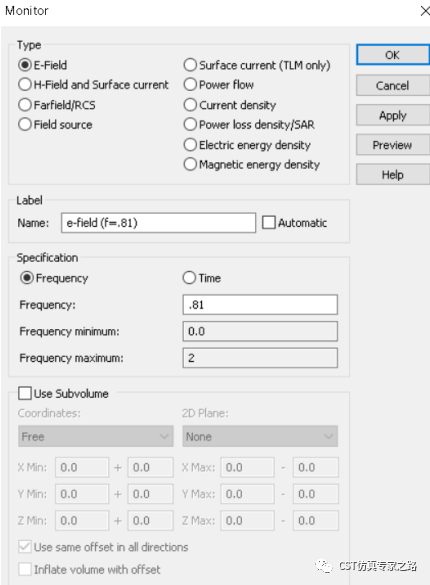

1. 定义一个电场监视器，并进行仿真：

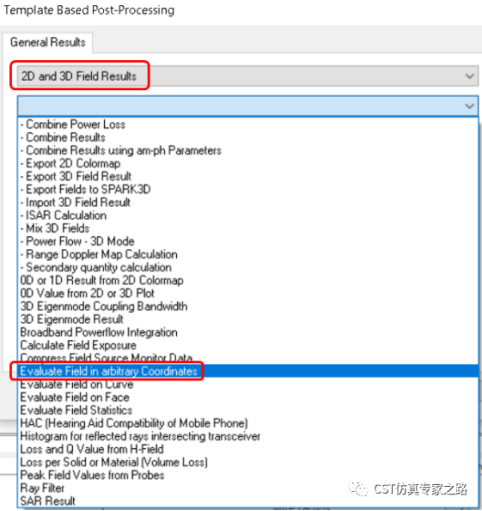

2. 通过后处理，得到积分结果。在post-processing里面，点击2D and 3D Field Results->Evaluate Field in arbitrary coordinates。

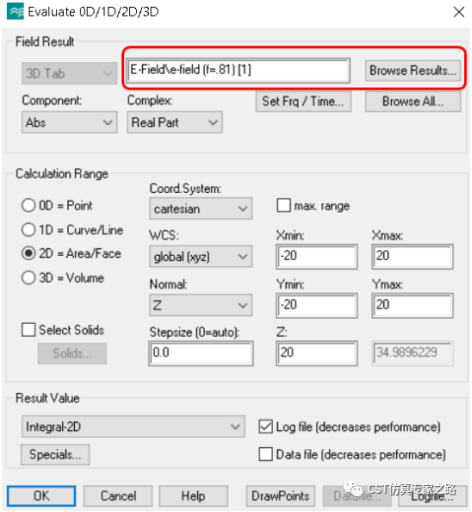

选择任意坐标界面将弹出，输入之前确定的积分区域坐标，注意需选择0.81GHz的E-field结果。

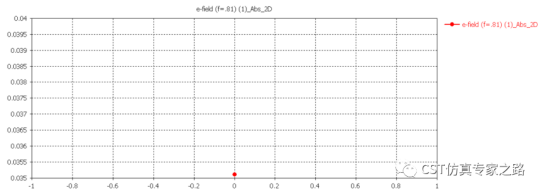

运行后处理，得到在定义区域的E-field积分的初始结果。

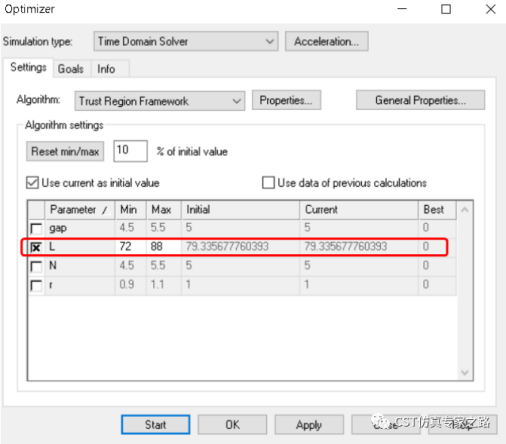

3. 设置优化器。这里，通过优化参数L（天线长度）使得定义区域电场的积分达到设置目标，勾选参数及设定优化范围。
设置目标值。点击add new goal 把后处理得到的电场积分结果设为优化目标：E-field在定义区域积分的初始值为0.035这里使其等于0.04。
设置完成之后，点击Start。

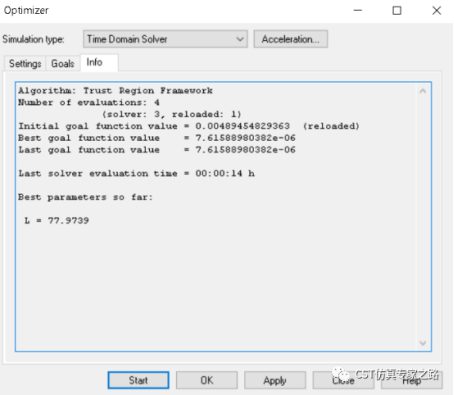

可以在优化器界面看到优化信息，优化后L=77.9739,优化之前L=79.34mm。

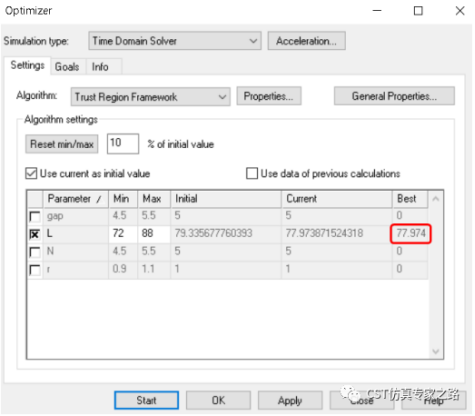

返回settings界面，同样可以看到Best result。

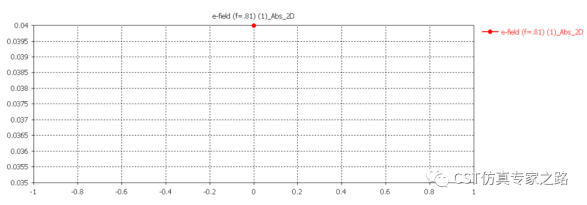

观察后处理结果。在定义区域内的电场积分达到了设置目标0.04。
