linux驱动开发（5、使用leds驱动框架点亮led灯）

在前面已经用创建通用字符设备的方式完成了led的操作，本次总结记录的是使用linux内核提供的leds驱动框架来点亮led灯，不同于前面应用程序通过设备节点来访问，不过也是在应用程序中通过打开文件来访问的。

使用驱动框架的优势

linux内核为各种硬件进行分类，然后针对各类硬件实现一套比较标准的驱动框架，其中每类硬件共有属性那一部分由内核开发者负责实现和维护，然后给驱动开发者留出接口用来完成具体硬件的特定操作部分。更加简化了驱动开发者的编码工作。

leds驱动框架相关

相关的源代码位于drivers/leds/目录内，头文件位于include/linux/目录内。
如果要使用leds驱动框架，首先要在内核中开启相关的配置宏：

    Device Drivers  --->
    	[*] LED Support  --->
    		<*>   LED Class Support

启动内核后可以在/sys/class/目录下看到leds类，这也就是驱动框架中内核开发者完成的那一部分，之前是需要驱动开发者自己创建的，现在对于驱动开发者来说就只需要调用相关的接口创建设备即可。

常用接口

位于头文件：include/linux/leds.h

led_classdev_register函数

用以在leds类下面创建设备。

static inline int led_classdev_register(struct device *parent,
					struct led_classdev *led_cdev)

led_classdev_unregister函数

用以删除在leds类下面创建的设备。

void led_classdev_unregister(struct led_classdev *led_cdev)

在驱动中的使用

从下面的代码中可以看出比之前的代码要简化很多，只需要调用一个注册设备的接口就可以了，省去了之前手动创建字符设备、设备类、file_operations结构（驱动框架未使用file_operations结构完成硬件操作，而是使用的另外一种方法）等步骤。

/*定义一个设备*/
struct led_classdev cdev;

static void s5pv210_led_brightness_set(struct led_classdev *led_cdev, enum led_brightness brightness)
{
    unsigned int tmp;

    if(brightness)
    {
        /*
        硬件操作点亮led灯
        */
    }
    else
    {
        /*
        硬件操作熄灭led灯
        */
    }
}

static int __init test_init(void)
{
    int ret = 0;
    /*
    省略其它操作
    */

	/*填充定义的设备*/
    cdev.brightness_set = s5pv210_led_brightness_set;
    cdev.brightness = LED_OFF;
    cdev.name = "led3";
    cdev.flags |= LED_CORE_SUSPENDRESUME;

    ret = led_classdev_register(NULL,&cdev);
    if(ret < 0)
    {
        ret = -EINVAL;
    }

    return ret;
}

static void __exit test_exit(void)
{
    led_classdev_unregister(&cdev);

    /*
    省略其它操作
	*/
}

在用户空间操作led

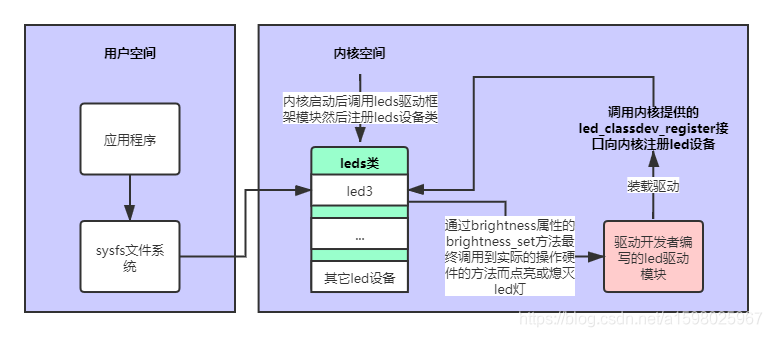

使用了驱动框架后可以不需要编写应用程序就可以测试led是否能正常被点亮与熄灭，这些都可以在sysfs文件系统中完成。在装载驱动后可以在/sys/class/leds/目录下看到对应的led设备目录，如本文中的led3（填充设备时的设备名字段）。

# ls /sys/class/leds/led3
brightness      power           uevent
max_brightness  subsystem

使用echo命令操作led灯：

# 点亮led
echo 1 > brightness

# 熄灭led
echo 0 > brightness

总结
