本文探讨了旋转矩阵的性质，包括如何验证其为正交矩阵，详细介绍了罗德里格斯公式的推导和理解，并展示了四元数在旋转表示中的应用。此外，还总结了旋转矩阵、轴角、欧拉角和四元数之间的转换关系。同时，提供了从大型Eigen矩阵中提取3x3子矩阵的代码示例，并实现了多种求解线性方程组Ax=b的方法，如求逆、QR分解、最小二乘法和Jacobi迭代法。

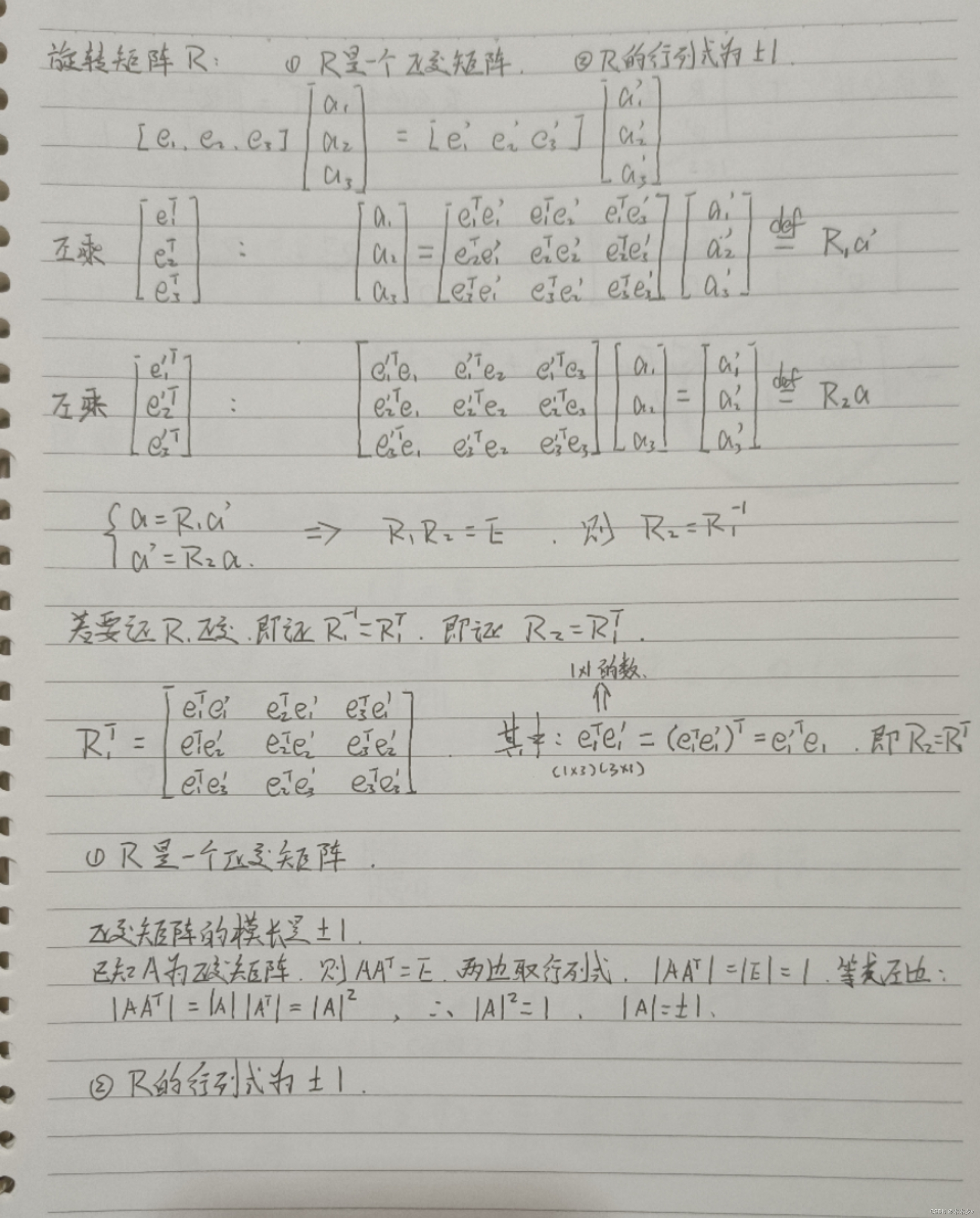

1. 验证旋转矩阵是正交矩阵。

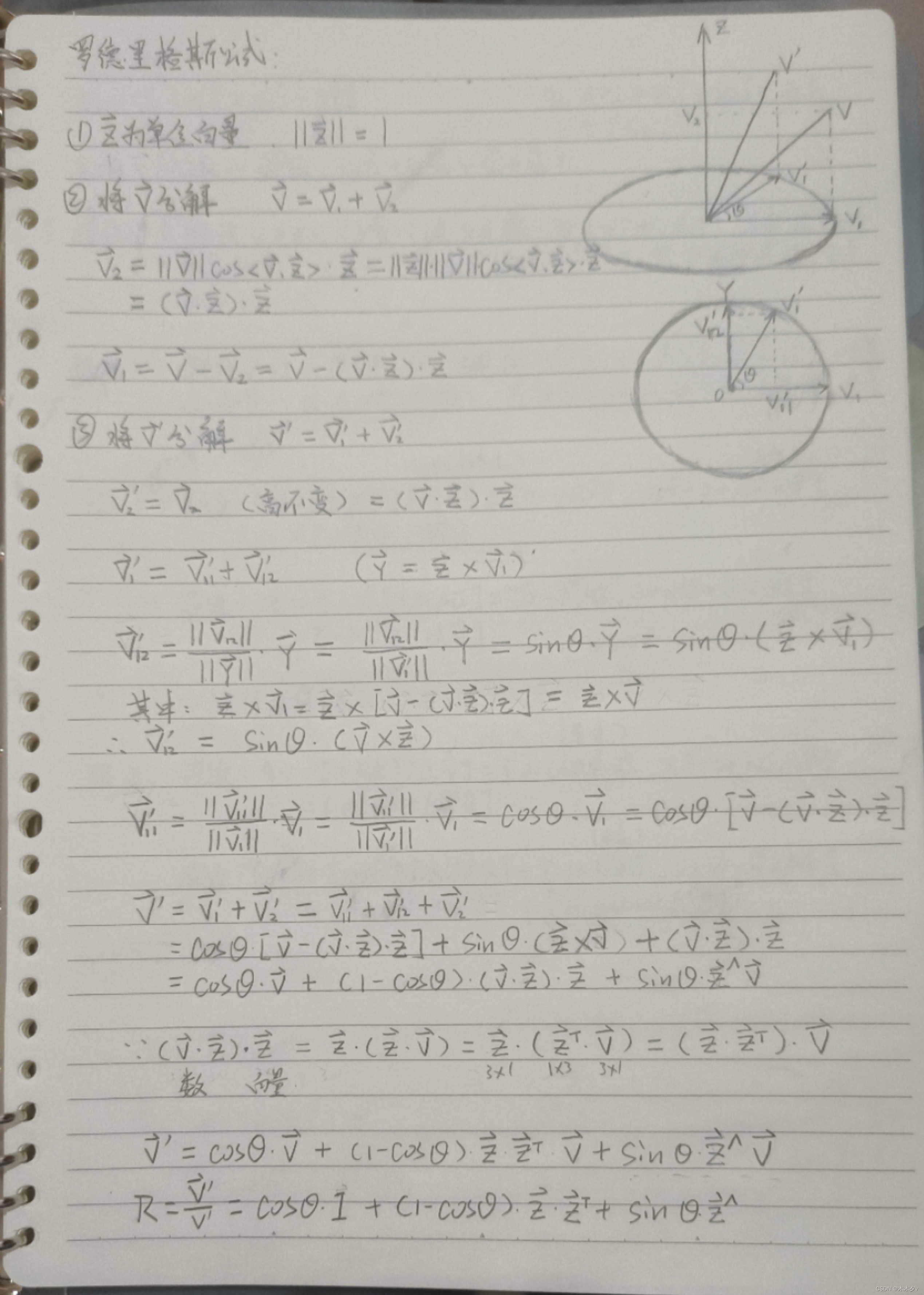

2. * 寻找罗德里格斯公式的推导过程并加以理解。

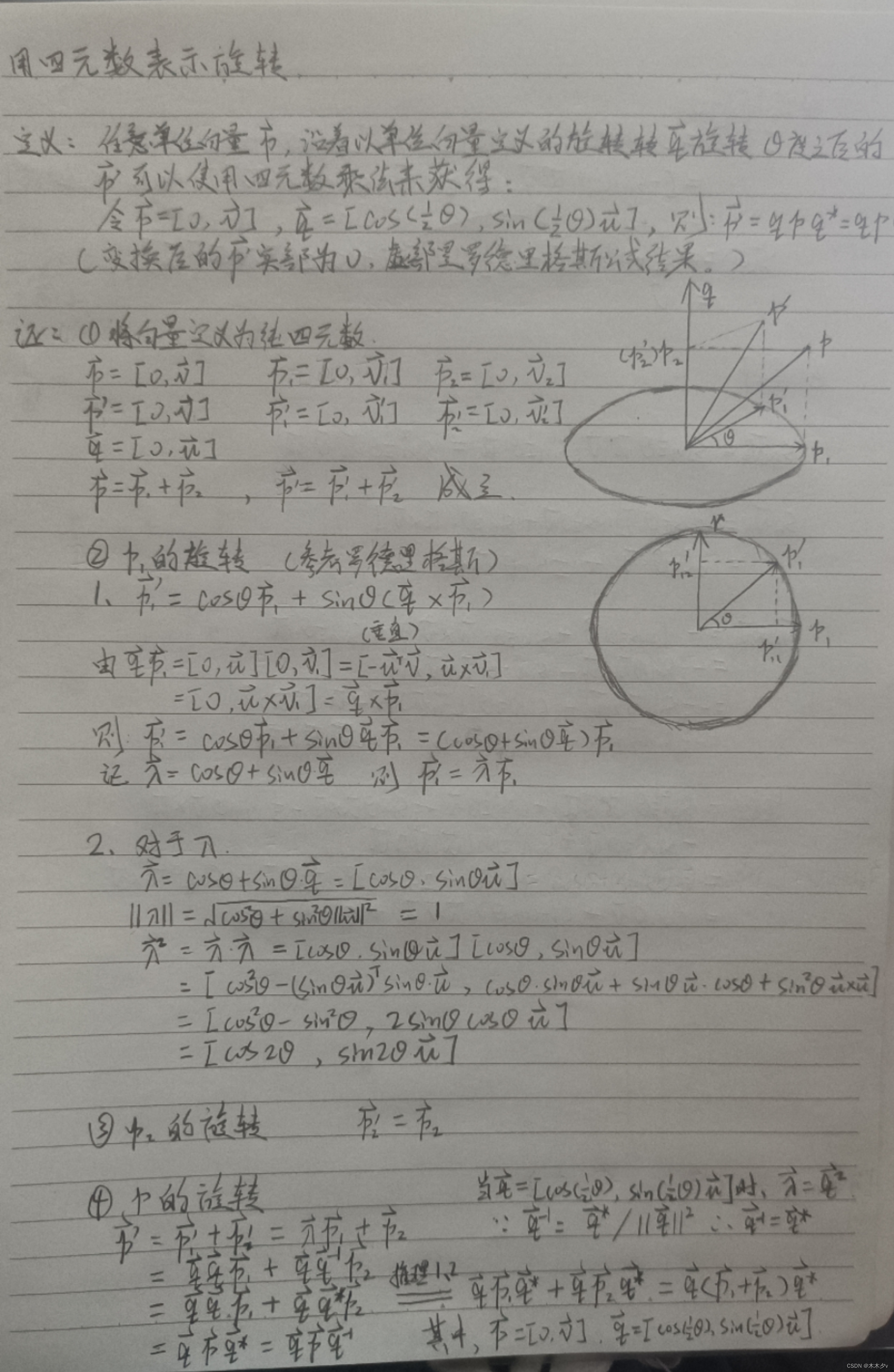

3. 验证四元数旋转某个点后，结果是一个虚四元数(实部为零)，所以仍然对应到一个三维空间点，见式(3.33)。

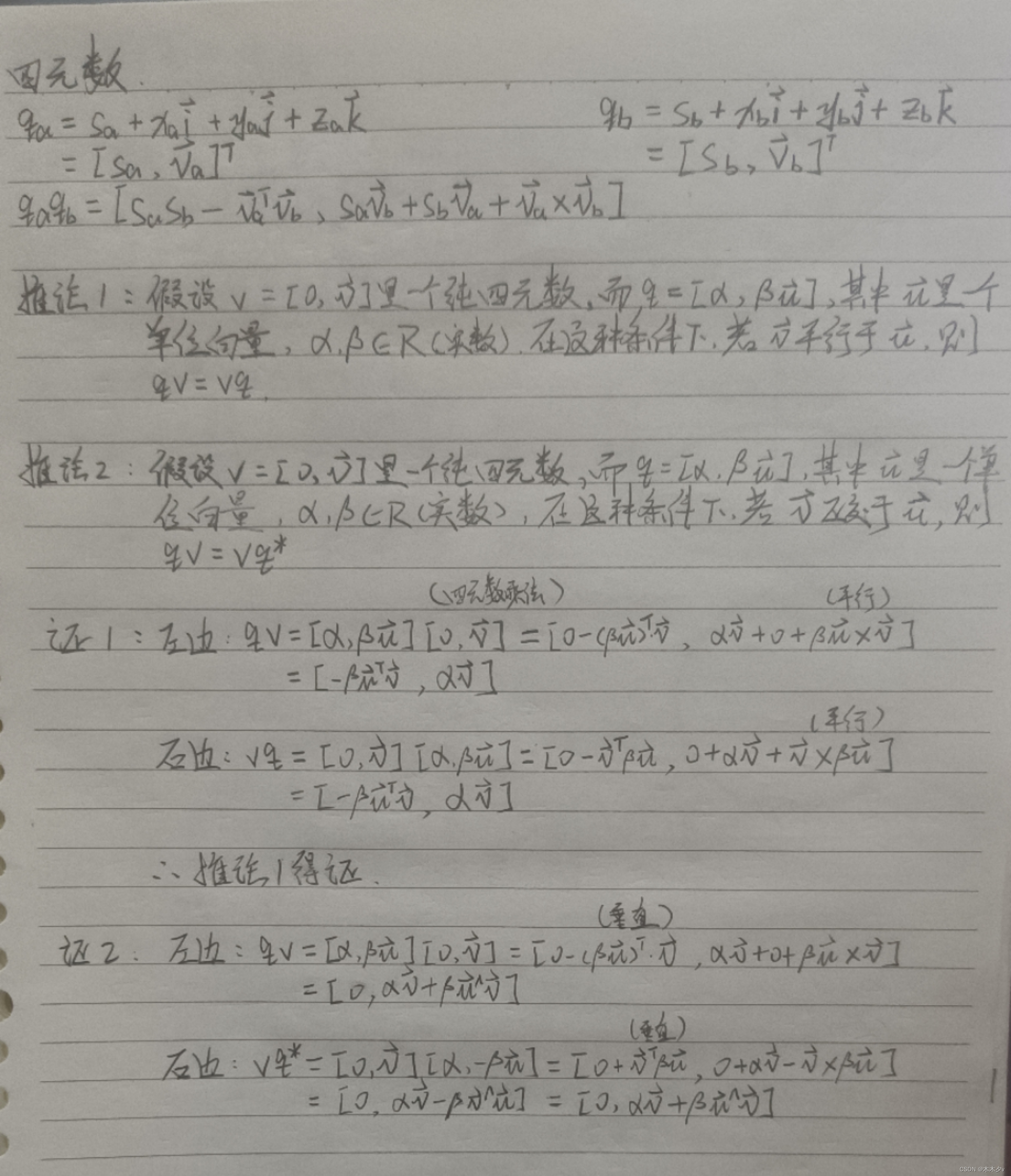

证明需要用到四元数的乘法以及乘法的两个推论，四元数乘法以及推论证明如下：

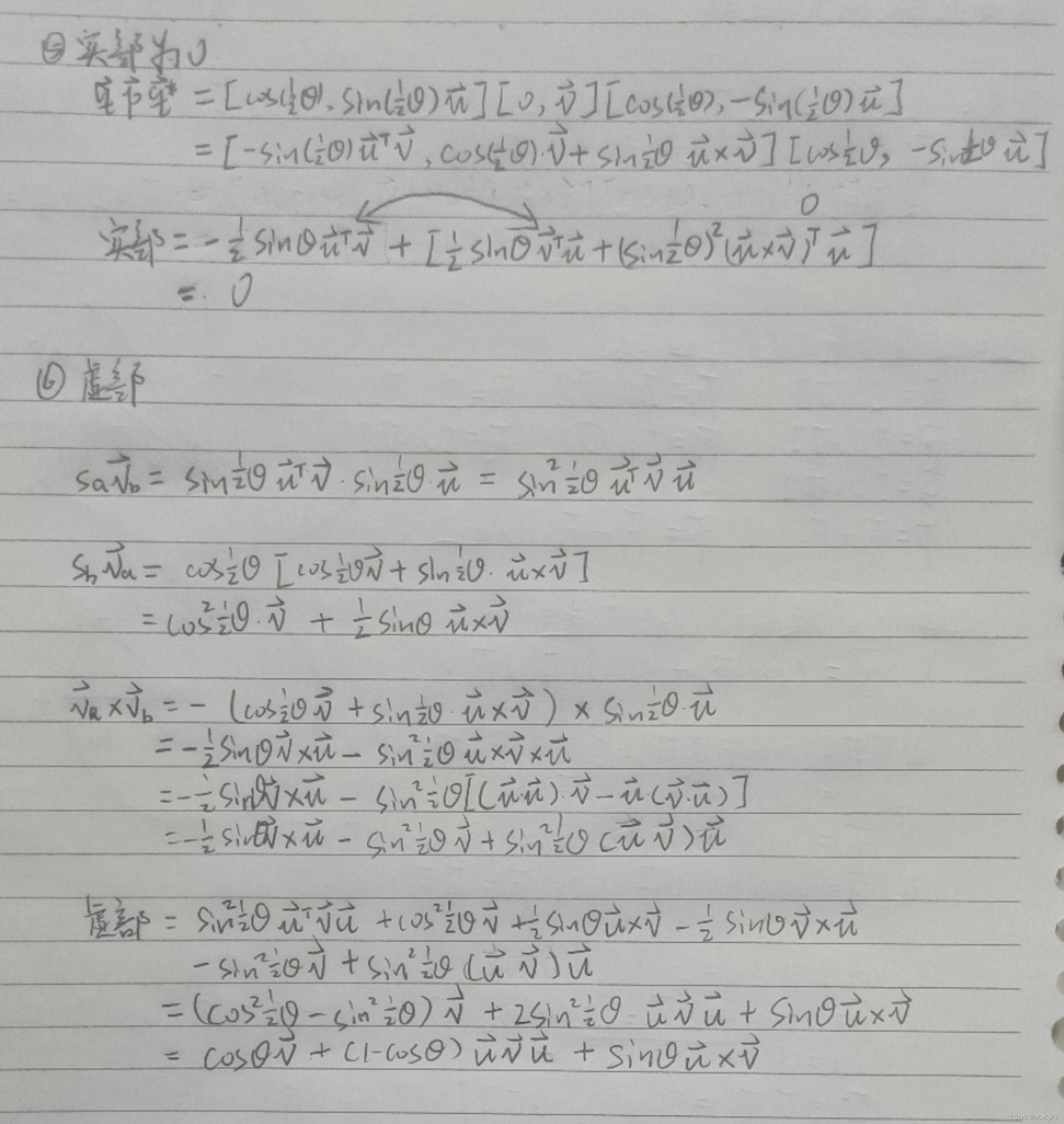

接下来证明旋转变换后结果是虚四元数，实部为0，虚部为罗德里格斯公式结果：

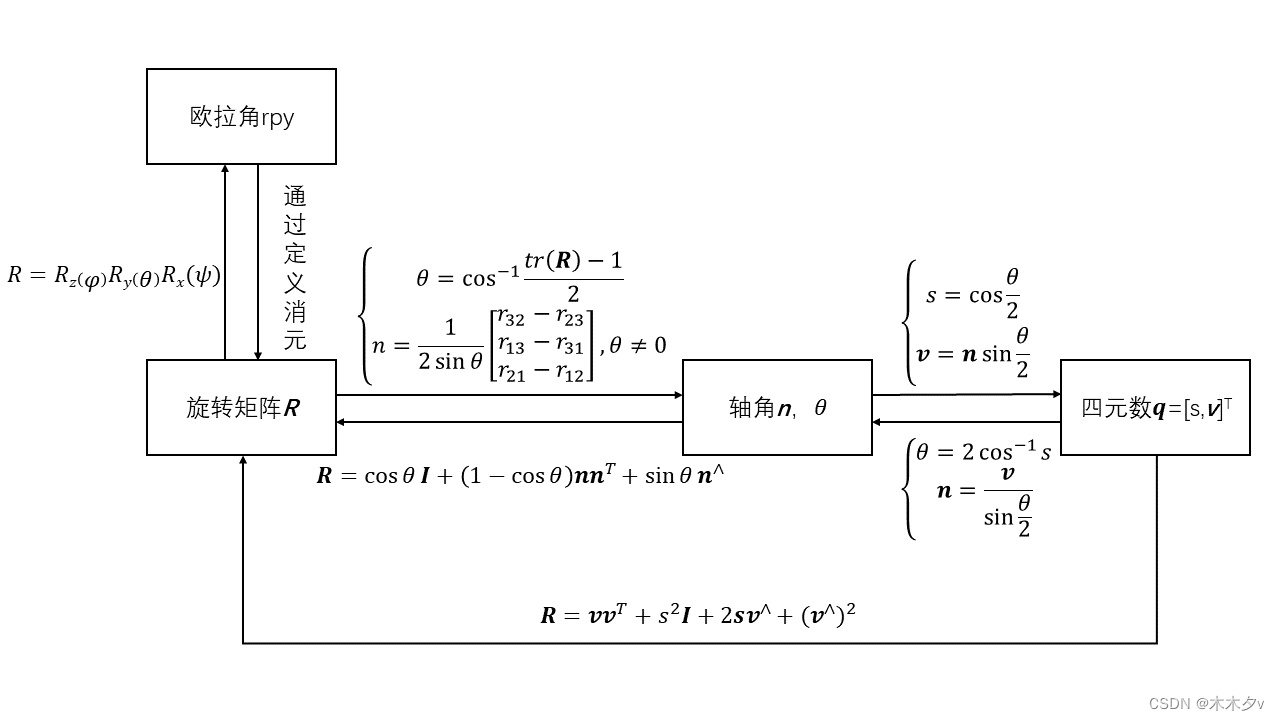

4. 画表总结旋转矩阵、轴角、欧拉角、四元数的转换关系。

5. 假设有一个大的 Eigen 矩阵，想把它的左上角 3 × 3 的块取出来，然后赋值为 $I_{3\times 3}$ 。请编程实现。

#include<iostream>

//包含Eigen头文件
#include<Eigen/Core>
#include<Eigen/Geometry>

#define MATRIX_SIZE 100
using namespace std;

int main(int argc,char **argv)
{
    //设置输出小数点后3位
    cout.precision(3);
    Eigen::Matrix<double,MATRIX_SIZE, MATRIX_SIZE> matrix_NN = Eigen::MatrixXd::Random(MATRIX_SIZE,MATRIX_SIZE);
    Eigen::Matrix<double,3,3>matrix_33 = Eigen::MatrixXd::Random(3,3);//3x3矩阵变量
/*方法1：循环遍历矩阵的三行三列   */
/*
    cout<<"提取出来的矩阵块为:"<<endl;
    for(int i = 0;i < 3; i ++){
        for(int j = 0 ;j < 3;j++){
            matrix_33(i,j) = matrix_NN(i,j);
            cout<<matrix_NN(i,j)<<" ";
        }
              cout<<endl;
    }
    matrix_33 = Eigen::Matrix3d::Identity();
    cout<<"赋值后的矩阵为:"<<endl<<matrix_33<<endl;

*/

/*方法2：用.block函数   */

    //提取后赋值为新的元素
    matrix_33 = matrix_NN.block(0,0,3,3);
    cout<<"提取出来的矩阵块为:"<<endl;
    cout<< matrix_33<<endl;
    matrix_33 = Eigen::Matrix3d::Identity();
    cout<<"赋值后的矩阵为:"<<endl<<matrix_33;

    return 0;
}

6. * 一般线程方程 Ax = b 有哪几种做法？你能在 Eigen 中实现吗？

参考该链接

#include<iostream>
#include<ctime>
#include <cmath>
#include <complex>
/*线性方程组Ax = b的解法(直接法（1,2,3,4,5）+迭代法(6))其中只有2 3方法不要求方程组个数与变量个数相等*/

//包含Eigen头文件
//#include <Eigen/Dense>
#include<Eigen/Core>
#include<Eigen/Geometry>
#include <Eigen/Eigenvalues>

//下面这两个宏的数值一样的时候 方法1 4 5 6才能正常工作
#define MATRIX_SIZE 3   //方程组个数
#define MATRIX_SIZE_ 3  //变量个数
//using namespace std;
typedef  Eigen::Matrix<double,MATRIX_SIZE, MATRIX_SIZE_>  Mat_A;
typedef  Eigen::Matrix<double ,MATRIX_SIZE,1 >              Mat_B;

//Jacobi迭代法的一步求和计算
double Jacobi_sum(Mat_A   &A,Mat_B   &x_k,int i);

//迭代不收敛的话 解向量是0
Mat_B Jacobi(Mat_A   &A,Mat_B   &b,  int &iteration_num, double &accuracy );

int main(int argc,char **argv)
{
    //设置输出小数点后3位
    std::cout.precision(3);
    //设置变量
    Eigen::Matrix<double,MATRIX_SIZE, MATRIX_SIZE_> matrix_NN = Eigen::MatrixXd::Random(MATRIX_SIZE,MATRIX_SIZE_);
    Eigen::Matrix<double ,MATRIX_SIZE,1 > v_Nd = Eigen::MatrixXd::Random(MATRIX_SIZE,1);

    //测试用例
    matrix_NN << 10,3,1,2,-10,3,1,3,10;
    v_Nd <<14,-5,14;

    //设置解变量
    Eigen::Matrix<double,MATRIX_SIZE_,1>x;

    //时间变量
    clock_t tim_stt = clock();

/*1、求逆法	很可能没有解 仅仅针对方阵才能计算*/
#if (MATRIX_SIZE == MATRIX_SIZE_)
    x = matrix_NN.inverse() * v_Nd;
    std::cout<<"直接法所用时间和解为："<< 1000*(clock() - tim_stt)/(double)CLOCKS_PER_SEC
        <<"MS"<< std::endl << x.transpose() << std::endl;
#else
    std::cout<<"直接法不能解!(提示:直接法中方程组的个数必须与变量个数相同，需要设置MATRIX_SIZE == MATRIX_SIZE_)"<<std::endl;
#endif

/*2、QR分解解方程组	适合非方阵和方阵 当方程组有解时的出的是真解，若方程组无解得出的是近似解*/
    tim_stt = clock();
    x = matrix_NN.colPivHouseholderQr().solve(v_Nd);
    std::cout<<"QR分解所用时间和解为："<<1000*(clock() - tim_stt)/(double)CLOCKS_PER_SEC
        << "MS" << std::endl << x.transpose() << std::endl;

/*3、最小二乘法	适合非方阵和方阵，方程组有解时得出真解，否则是最小二乘解(在求解过程中可以用QR分解 分解最小二成的系数矩阵) */
    tim_stt = clock();
    x = (matrix_NN.transpose() * matrix_NN ).inverse() * (matrix_NN.transpose() * v_Nd);
    std::cout<<"最小二乘法所用时间和解为:"<< 1000*(clock() - tim_stt)/(double)CLOCKS_PER_SEC
        << "MS" << std::endl  << x.transpose() << std::endl;

/*4、LU分解方法	只能为方阵（满足分解的条件才行）    */
#if (MATRIX_SIZE == MATRIX_SIZE_)
    tim_stt = clock();
    x = matrix_NN.lu().solve(v_Nd);
    std::cout<< "LU分解方法所用时间和解为:" << 1000*(clock() - tim_stt)/(double)CLOCKS_PER_SEC
        << "MS" << std::endl << x.transpose() << std::endl;
#else
    std::cout<<"LU分解法不能解!(提示:直接法中方程组的个数必须与变量个数相同，需要设置MATRIX_SIZE == MATRIX_SIZE_)"<<std::endl;
#endif

/*5、Cholesky	分解方法  只能为方阵 (结果与其他的方法差好多)*/
#if (MATRIX_SIZE == MATRIX_SIZE_)
    tim_stt = clock();
    x = matrix_NN.llt().solve(v_Nd);
    std::cout<< "Cholesky 分解方法所用时间和解为:" << 1000*(clock() - tim_stt)/(double)CLOCKS_PER_SEC
        << "MS"<< std::endl<< x.transpose()<<std::endl;
#else
    std::cout<< "Cholesky法不能解!(提示:直接法中方程组的个数必须与变量个数相同，需要设置MATRIX_SIZE == MATRIX_SIZE_)"<<std::endl;
#endif

/*6、Jacobi迭代法  */
#if (MATRIX_SIZE == MATRIX_SIZE_)
    int Iteration_num = 10 ;
    double Accuracy =0.01;
    tim_stt = clock();
    x= Jacobi(matrix_NN,v_Nd,Iteration_num,Accuracy);
    std::cout<< "Jacobi 迭代法所用时间和解为:" << 1000*(clock() - tim_stt)/(double)CLOCKS_PER_SEC
        << "MS"<< std::endl<< x.transpose()<<std::endl;
#else
    std::cout<<"LU分解法不能解!(提示:直接法中方程组的个数必须与变量个数相同，需要设置MATRIX_SIZE == MATRIX_SIZE_)"<<std::endl;
#endif

    return 0;
}

//迭代不收敛的话 解向量是0
Mat_B Jacobi(Mat_A  &A,Mat_B  &b, int &iteration_num, double &accuracy ) {
    Mat_B x_k = Eigen::MatrixXd::Zero(MATRIX_SIZE_,1);//迭代的初始值
    Mat_B x_k1;         //迭代一次的解向量
    int k,i;            //i,k是迭代算法的循环次数的临时变量
    double temp;        //每迭代一次解向量的每一维变化的模值
    double R=0;         //迭代一次后，解向量每一维变化的模的最大值
    int isFlag = 0;     //迭代要求的次数后，是否满足精度要求

    //判断Jacobi是否收敛
    Mat_A D;            //D矩阵
    Mat_A L_U;          //L+U
    Mat_A temp2 = A;    //临时矩阵获得A矩阵除去对角线后的矩阵
    Mat_A B;            //Jacobi算法的迭代矩阵
    Eigen::MatrixXcd EV;//获取矩阵特征值
    double maxev=0.0;   //最大模的特征值
    int flag = 0;       //判断迭代算法是否收敛的标志 1表示Jacobi算法不一定能收敛到真值

    std::cout<<std::endl<<"欢迎进入Jacobi迭代算法！"<<std::endl;
    //對A矩陣進行分解 求取迭代矩陣 再次求取譜半徑 判斷Jacobi迭代算法是否收斂
    for(int l=0 ;l < MATRIX_SIZE;l++){
        D(l,l) = A(l,l);
        temp2(l,l) = 0;
        if(D(l,l) == 0){
            std::cout<<"迭代矩阵不可求"<<std::endl;
            flag =1;
            break;
        }
    }
    L_U = -temp2;
    B = D.inverse()*L_U;

    //求取特征值
    Eigen::EigenSolver<Mat_A>es(B);
    EV = es.eigenvalues();
//    cout<<"迭代矩阵特征值为:"<<EV << endl;

    //求取矩陣的特征值 然後獲取模最大的特徵值 即爲譜半徑
    for(int index = 0;index< MATRIX_SIZE;index++){
        maxev = ( maxev > __complex_abs(EV(index)) )?maxev:(__complex_abs(EV(index)));
    }
    std::cout<< "Jacobi迭代矩阵的谱半径为："<< maxev<<std::endl;

    //谱半径大于1 迭代法则发散
    if(maxev >= 1){
        std::cout<<"Jacobi迭代算法不收敛！"<<std::endl;
        flag =1;
    }

    //迭代法收敛则进行迭代的计算
    if (flag == 0 ){
        std::cout<<"Jacobi迭代算法谱半径小于1,该算法收敛"<<std::endl;
        std::cout<<"Jacobi迭代法迭代次数和精度： "<< std::endl << iteration_num<<" "<<accuracy<<std::endl;

        //迭代计算
        for( k = 0 ;k < iteration_num ; k++ ){
            for(i = 0;i< MATRIX_SIZE_ ; i++){
                x_k1(i) = x_k(i) + ( b(i) - Jacobi_sum(A,x_k,i) )/A(i,i);
                temp = fabs( x_k1(i) - x_k(i) );
                if( fabs( x_k1(i) - x_k(i) ) > R )
                    R = temp;
            }

            //判断进度是否达到精度要求 达到进度要求后 自动退出
            if( R < accuracy ){
                std::cout <<"Jacobi迭代算法迭代"<< k << "次达到精度要求."<< std::endl;
                isFlag = 1;
                break;
            }

            //清零R，交换迭代解
            R = 0;
            x_k = x_k1;
        }
        if( !isFlag )
            std::cout << std::endl <<"迭代"<<iteration_num<<"次后仍然未达到精度要求，若不满意该解，请再次运行加大循环次数！"<< std::endl;
        return x_k1;
    }
    //否则返回0
    return  x_k;
}

//Jacobi迭代法的一步求和计算
double Jacobi_sum(Mat_A  &A,Mat_B &x_k,int i) {
    double sum;
    for(int j = 0; j< MATRIX_SIZE_;j++){
        sum += A(i,j)*x_k(j);
    }
    return sum;
}
