待机功耗测试的“隐秘陷阱”：为什么你的测试结果可能不准确？

在家电、LED等行业，待机功耗测试看似简单——选择一台高精度设备即可。但实际上，许多工程师都在无意中踩中测试“陷阱”：插排上的小红灯、接线方式的选择、量程档位的设定...这些细节影响着你的测试结果是否真实可信。

测试前提

要保证测试设备的精度，需从以下三个方面考虑：

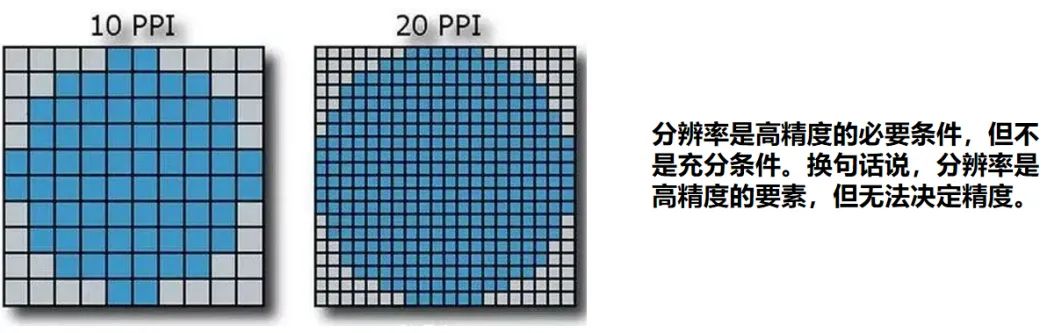

1、分辨率：测量的“放大镜”

分辨率决定了设备对模拟信号的“分辨能力”，我们用它来量化刻度。在14bit分辨率下，刻度数量为2¹⁴即16384个，最小测量刻度为当前量程的1/16384。

分辨率可以设置得很高，但基于实际需求与生产环境综合考虑，选择合适的值才是妥当的。分辨率是高精度的必要条件，但不是充分条件——它是高精度的要素，但无法决定精度。

2、测量准确度：真正的“精度指标”

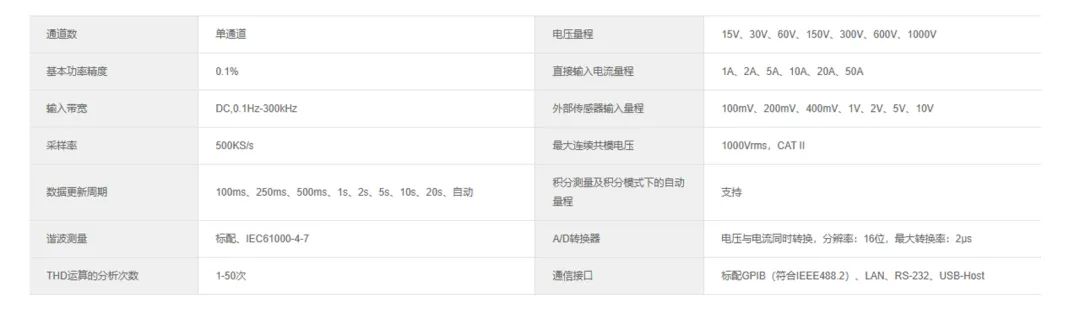

测量准确度即狭义上讲的精度。以致远仪器PA310H为例：基本精度 = 0.1%读数 + 0.05%量程。

实际计算示例：当前电压量程设定为150V，输入50Hz、100V信号时，误差值为±(150V × 0.05% + 100V × 0.1%) = ±0.175V。当测量值与真实值差距在0.175V之内时，便可认为符合精度要求。

3、校准：精度的“守护神”

在致远仪器生产校准管理系统的管理下，设备从生产、组装到出货必须完成生产测试和校准两个关键流程。生产测试验证设备基本功能是否正常；校准流程则在特定环境下验证设备并计算校准系数，保证测量精度。

致远仪器依托强大的计量校准实验室，校准过程中涉及的所有参考物质必须经过校准或第三方标定，且仅限在有效期内使用，以保证设备精度的溯源性。

实战测试：避开这些常见陷阱

1、量程选择不当

待机功耗测试时负载电流很小，通常在mA级别。要正确测试mA级电流，不仅对仪器基本精度有要求，对电流量程档位选择也有很高要求。

以致远仪器PA系列功率计为例，精度误差为“0.1%读数精度 + 0.05%量程精度”。读数精度由机器本身性能决定，而量程精度带来的误差随我们选择的量程大小而变化。

2、外部干扰源引入

待机功耗电流很小，实际测试容易引入干扰。最常见的错误是使用带指示灯的插排，插排上的小红灯会产生微小电流，对mA级待机电流测试造成较大误差。

因此测试时要格外注意，同时选择干扰较小的场所进行测试，否则会引起不确定误差。

3、U、I的取点位置

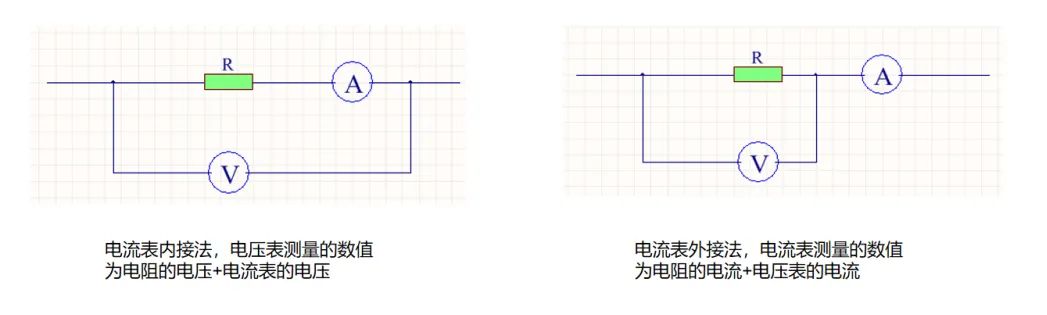

由于电流表内接法和外接法的差异，会影响测量准确性，需要根据实际情况选择正确方式。

• 内接法：电压表测量值 = 负载电压 + 电流表压降
• 外接法：电流表测量值 = 负载电流 + 电压表分流

功率计输入阻抗约2MΩ，在220V市电下，流过电压测量端的电流为0.11mA。对于mA级的待机电流，这个分流误差不可忽视，因此需要选择电流表内接法。

4、电流通道接入位置

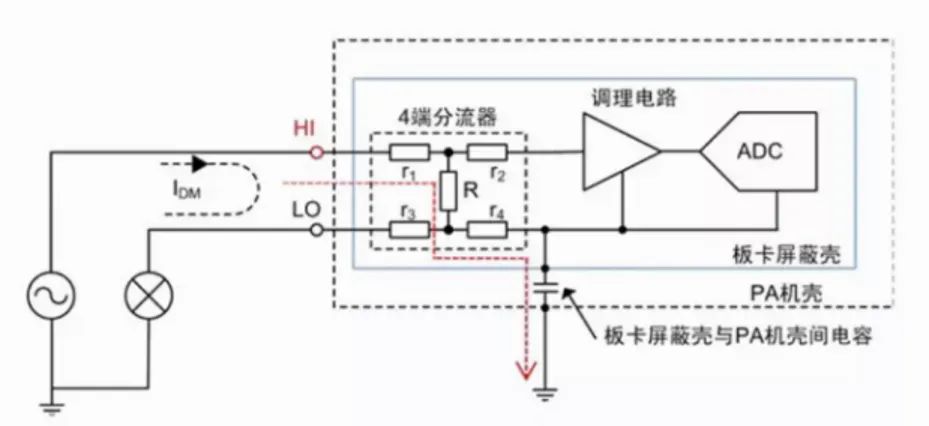

电流串在L线或N线也会影响精度。设备内部板卡屏蔽壳与机壳间存在杂散电容（空间中两个绝缘导体存在电容），若电流通道接入高端，会产生泄漏电流（图中红色标记线）。

因此电流测量输入应串在共模电压较低的地方（低端）。

测试检查清单

为确保待机功耗测试的准确性，需要尽量满足以下条件：

✅设备选择：精度高、量程小的设备；

✅环境要求：避免使用带负载的插排和干扰源；

✅接线方式：采用电流表内接法；

✅通道位置：电流串接在N线（低端）。

总结

待机功耗测试看似简单，实则处处有学问。每个细节的疏忽都可能导致测试结果失真，影响产品的能效评估和合规性判定。

掌握正确的测试方法，选择合适的测试设备，让每一次测量都更加可信、更有价值。
