UE4的渲染流程主要在FDeferredShadingSceneRenderer::Render函数中展开，包括图元可见性计算和构建可见图元绘制指令。通过FMeshBatch作为中间数据结构，不同类型的UPrimitiveComponent由相应的FPrimitiveSceneProxy生成。静态图元在AddToScene时创建MeshBatch并缓存，动态图元每帧重新生成。最后，通过FMeshPassProcessor将MeshBatch转换为MeshDrawCommand进行绘制。

几何体绘制管线，通俗来说，就是通知GPU绘制物体信息的一套完整流程；ue4封装了一套较为复杂的框架来维护整个流程，本文将对整个流程做一些简单的介绍。

引入

ue4的大部分核心渲染代码入口都在FDeferredShadingSceneRenderer::Render(FRHICommandListImmediate& RHICmdList)这一函数中（以及对应的Mobile版本），在这里可以比较详细地看到整个渲染流程中先后做了哪些事情。其中，在渲染前期的时候，一个比较重要的函数是InitViews:

在InitViews中，做了如下两件重要的事情：

(1) 计算可见性

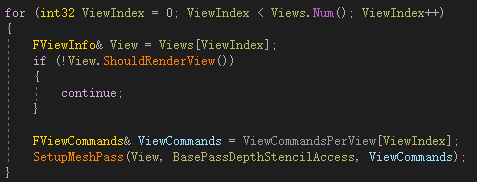

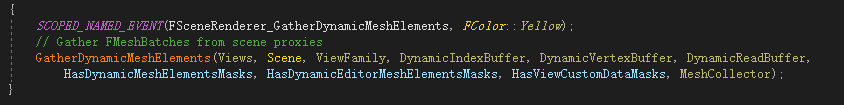

(2) 构建可见的图元绘制指令

场景中的所有图元存储在FScene中，我们首先需要对所有图元做一个筛选，确定哪些图元是我们需要在当前帧绘制的（剔除不在视锥体内的，剔除被完全遮挡的，剔除远距离的小物件等）。

确定了待绘制的图元后，我们最终的目标就是将这些图元的绘制提交给GPU（drawcall）。为了实现这一点，我们需要构造MeshCommand结构，它包含了物体的渲染信息，如顶点缓冲、索引缓冲、着色器绑定等。

为了实现构建可见的图元绘制指令，ue4实现了一套机制，简单来说，就是为不同类型的图元生成一个中间数据结构，不同渲染通道加载对应所需的中间数据结构，并设置渲染状态，构造MeshCommand，将渲染指令加入到DrawList。整体的流程图如下：
