路由器以及华为eNSP实验:实现路由互通（静态路由）

目录

一、路由器的工作原理

二、路由表的形成

1、直连路由

2、静态路由

3、动态路由

4、默认路由

三、配置静态路由

1、实验目标

2、实验准备

3、实验过程所需命令

4、实验检验

---

一、路由器的工作原理

根据路由表转发数据。

• 路由器：能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备。
• 路由器作用：找最佳路径。

二、路由表的形成

1、直连路由

长在自己身上，给路由器端口配置上IP地址，路由器会自动学习这个网段，将其加入路由表。

2、静态路由

工程师手工配置，除直连路由，其余都加入路由表

3、动态路由

路由器会发广播告诉相邻的路由器自己的路由

4、默认路由

1、是一种特殊的静态路由

2、当一个数据包的地址不在路由表当中，如果配置了默认路由，会根据默认路由的配置进行转发

3、默认路由配置是有条件的，只有连接末节网络（末梢网络，和主机相连的路由器）才可以配置 ；一般路由器和路由器之间不配置默认路由（企业的外网出口例外）

三、配置静态路由

1、实验目标

PC1、PC2以及PC3可以相互ping通

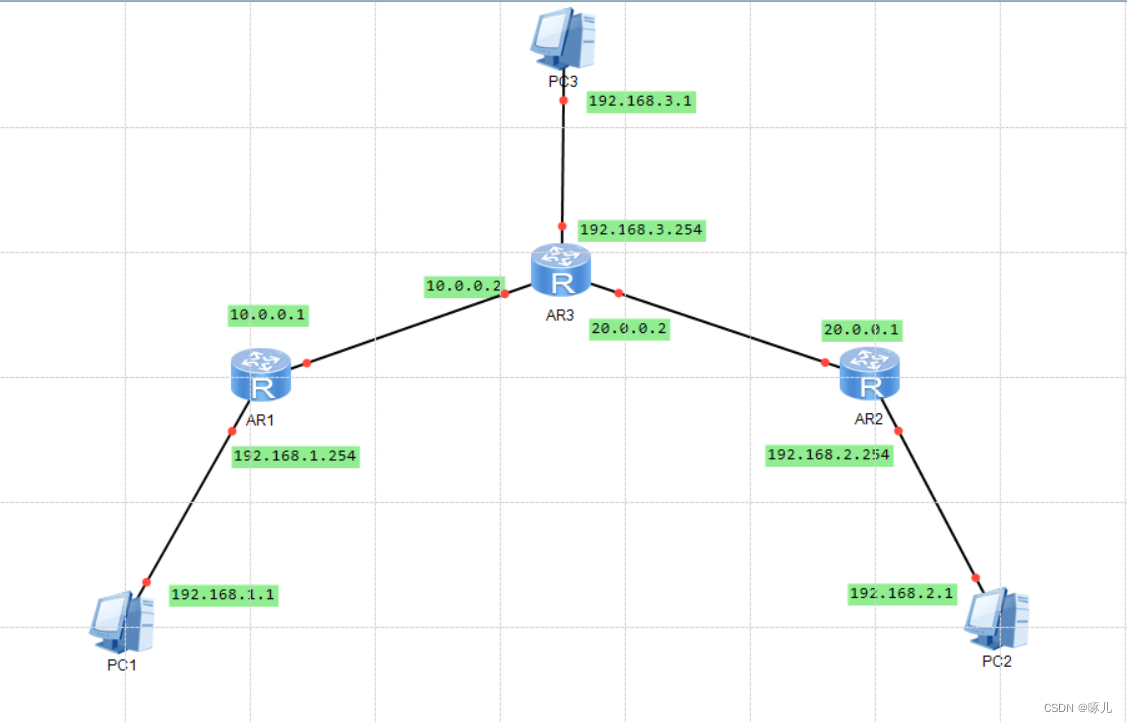

2、实验准备

配置ip地址

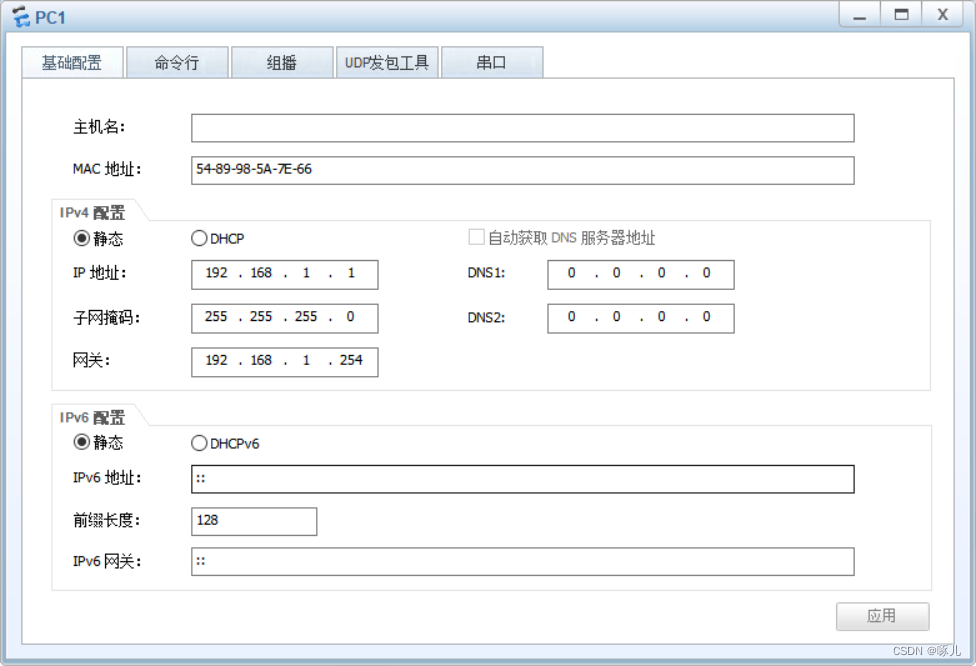

PC1	192.168.1.1/24
PC2	192.168.2.1/24

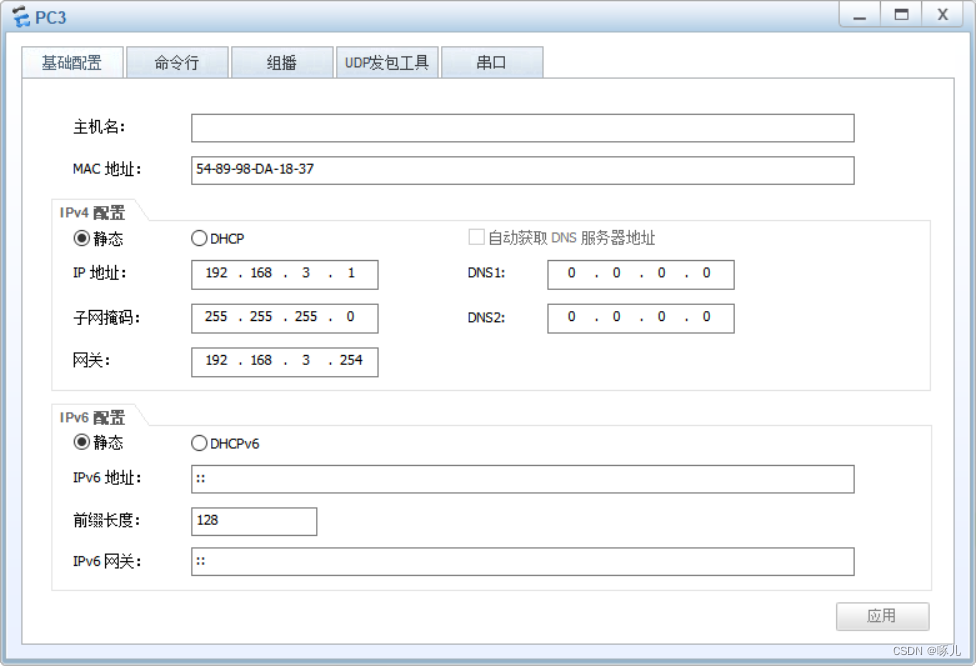

PC3	192.168.3.1/24





3、实验过程所需命令

1.<Huawei>u t m
#用户视图下关闭提示信息
2.<Huawei>sys
#用户视图切换为系统视图
3.[Huawei]sys AR1
#系统视图下改名为AR1
4.[AR1]int g0/0/0
#进入g0/0/0端口
5.[AR1-GigabitEthernet0/0/0]ip add 192.168.1.254.24
#给端口配置地址
6.[AR1-GigabitEthernet0/0/0]ip route-static 192.168.2.0 24 10.0.0.2
#配置静态路由 要添加的网段 子网 下一跳地址
7.[AR1-GigabitEthernet0/0/0]undo shutdown
#启用端口
8.[AR1]q
#退回用户视图
9.<AR1>save
#保存配置
10.[AR1]display ip routing-table
#查看路由表

详细过程如下:

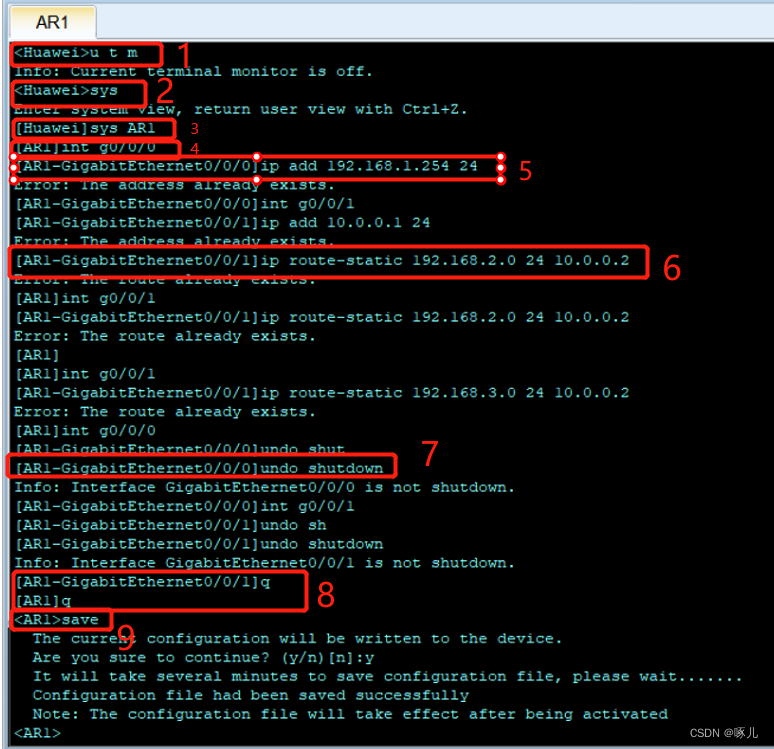

AR1:

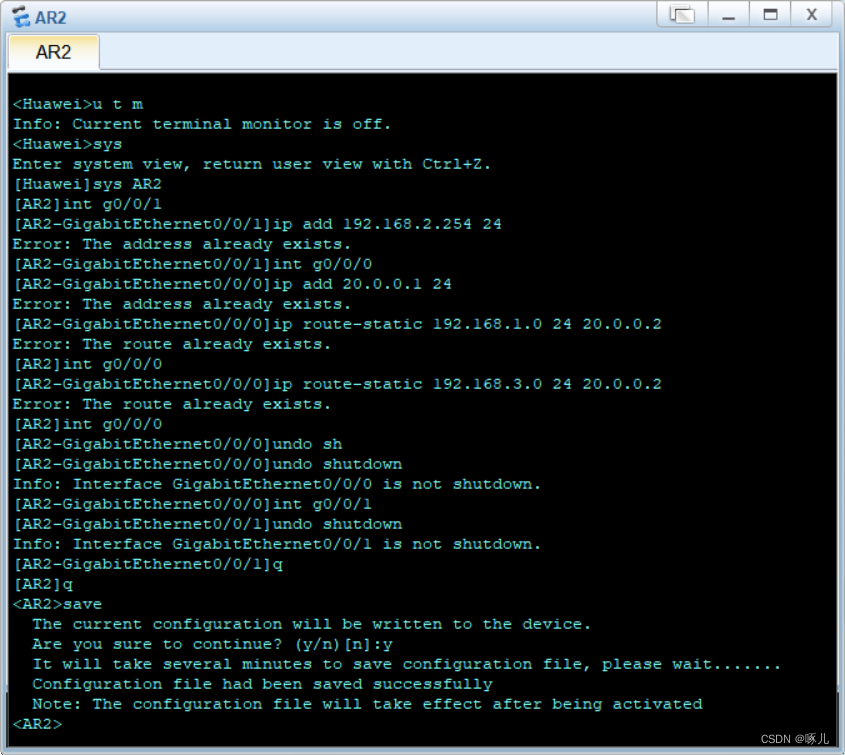

 AR2:

AR3:方法如上 按所需更改ip地址即可

4、实验检验

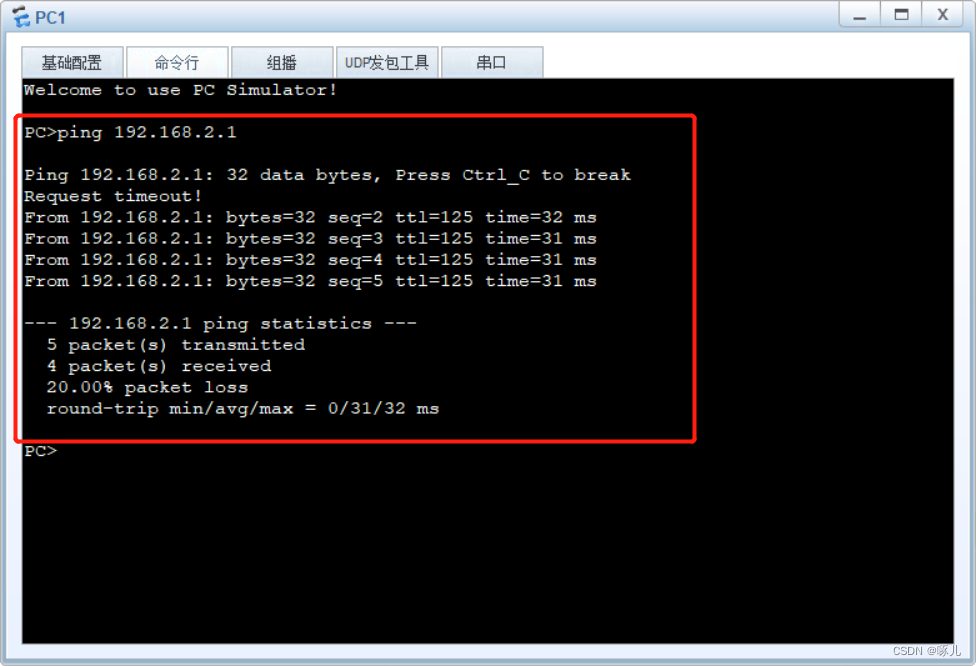

PC1 ping PC2:

 PC1 ping PC3:

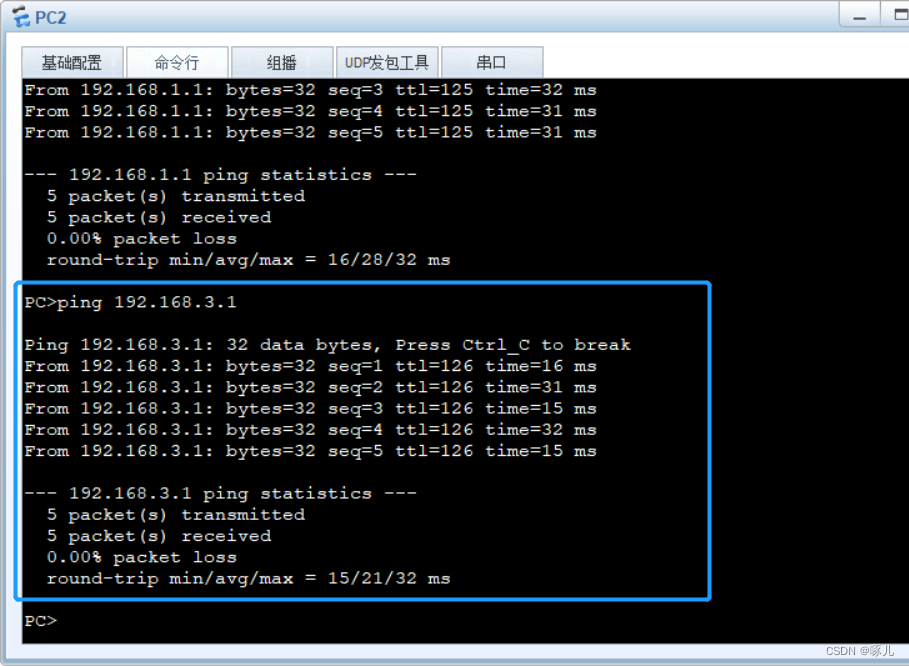

 PC2 ping PC3:
