使用OLED屏显示字符

​

一、OLED屏显和汉字点阵编码原理

OLED（Organic Light-Emitting Diode）屏幕是一种采用有机发光二极管技术的显示器。在嵌入式系统中，使用OLED屏幕显示汉字通常涉及到汉字点阵编码和SPI（Serial Peripheral Interface）协议的原理。

1. 汉字点阵编码原理：

汉字是由一定数量的点阵组成的，每个点阵可以表示一个汉字的一个字形。常见的汉字点阵编码方式有GB2312、GBK等。

• GB2312编码： 汉字在GB2312编码中被划分为若干区和若干位，每个区包含94个字符，每个位包含94个字符。一个字符的GB2312编码由区号和位号组成，通过区位码可以找到相应的汉字。

• GBK编码： GBK是GB2312的扩展，支持更多的汉字。GBK编码同样采用区位码的方式表示汉字。

2. SPI协议原理：

SPI是一种同步串行通信协议，通常用于连接芯片之间进行数据传输。在OLED屏幕中，SPI协议用于将图像数据发送到屏幕。

• SPI总线： SPI总线通常包含四条线：SCLK（时钟线）、MOSI（主机发送数据到从机）、MISO（从机发送数据到主机，可选）、SS（片选线，选择从机）。通信是主从模式的，主机生成时钟信号，控制数据传输。

• OLED的SPI通信： OLED屏幕通过SPI接口接收图像数据。图像数据可以是汉字的点阵数据。主机将点阵数据通过MOSI线发送到OLED屏幕，通过时钟同步控制数据传输。OLED屏幕根据接收到的数据在屏幕上显示相应的图像。

3. 显示汉字的流程：

1. 汉字编码： 将要显示的汉字使用相应的编码方式（如GB2312或GBK）转换为区位码。

2. 获取点阵数据： 根据汉字的区位码，从字库中获取对应的汉字点阵数据。

3. SPI通信： 将获取到的汉字点阵数据通过SPI协议发送到OLED屏幕。

4. OLED显示： OLED屏幕接收到数据后，在相应的位置显示汉字。

这个过程涉及到编码转换、点阵数据获取、SPI通信等步骤，需要根据具体的硬件和软件平台进行适配和实现。在实际应用中，通常会使用现成的字库和库函数来简化这个过程，例如，通过调用OpenCV等库来方便地显示汉字。

二、使用OLED显示自己的学号和姓名

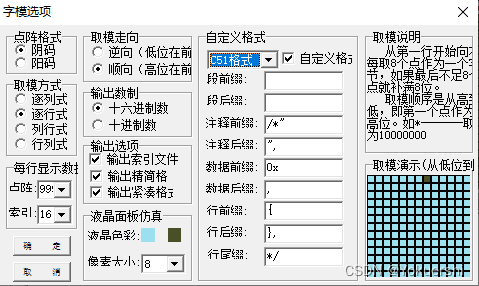

1.在文字取模软件中设置相应选项

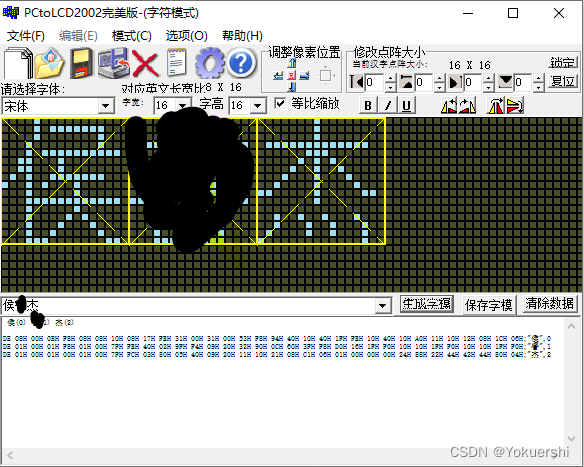

2.在该软件中输入文字并获取字模

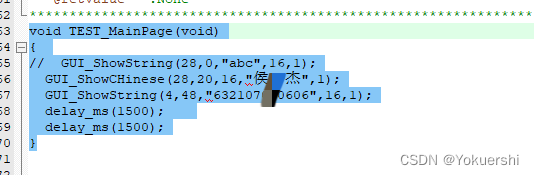

3.在test.c的文件中TEST_MainPage函数位置编写

4.在oledfont.h文件中输入，进行文字存储
例：

 "侯",0x08,0x00,0x0B,0xF8,0x08,0x08,0x10,0x08,0x17,0xFE,0x31,0x00,0x31,0x00,0x53,0xF8,
	0x94,0x40,0x10,0x40,0x1F,0xFE,0x10,0x40,0x10,0xA0,0x11,0x10,0x12,0x08,0x1C,0x06,/*"侯",10*/

5.编写main.c文件

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{

	delay_init();
	NVIC_Configuration();
	OLED_Init();
	OLED_Clear(0);
	while(1)
	{

		TEST_MainPage(
