思科模拟器DHCP配置-CCNA

本文简单讲一下思科模拟器DHCP配置步骤

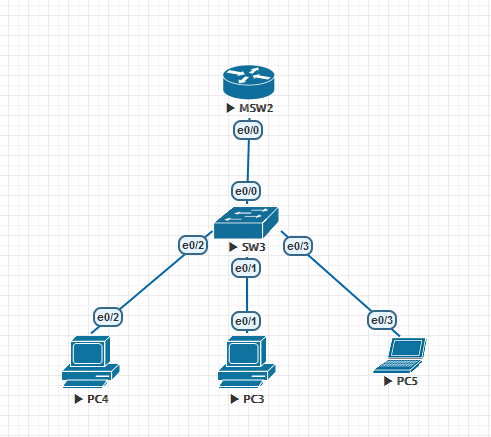

本图以路由器MSW2为例，通过启用DHCP功能，来给三个PC机分配地址

首先配置0/0 口ip地址

ip address 192.168.1.1 255.255.255.0

no shutdown

其次配置DHCP服务

MSW2（config）#ip dhcp excluded-address 192.168.1.1 192.168.1.10

排查自动分配的ip地址 192.168.1.1~10 这些地址不分配

MSW2（config）#ip dhcp pool Produce 创建dhcp地址池，名称是Produce

MSW2（dhcp-config）#network 192.168.1.0 255.255.255.0

这里表示dhcp地址池将分配192.168.1.X 255.255.255.0 这个网段的地址

MSW2（dhcp-config）#default-router 192.168.1.1

设置缺省网关

MSW2（dhcp-config）#dns-server 192.168.1.2

设置DNS服务器地址

DHCP服务配置完成。

回到客户端PC上

*Feb 2 06:49:13.997: %CDP-4-DUPLEX_MISMATCH: duplex mismatch discovered on Ethernet0/3 (not full duplex), with Switch Ethernet0/3 (full duplex). #注意，如果出现这个报错说明交换机接口全双工和PC5接口的半双工不同步，请设置成一致

PC5(config)#interface ethernet 0/3

PC5(config-if)#duplex full 将PC5 端口设置成全双工

PC5(config-if)#ip address dhcp 将0/3端口启用dhcp服务

PC5(config-if)#no shutdown

PC5#show ip interface b 查看接口IP

Interface IP-Address OK? Method Status Protocol

Ethernet0/0 unassigned YES unset administratively down down

Ethernet0/1 unassigned YES unset administratively down down

Ethernet0/2 unassigned YES unset administratively down down

Ethernet0/3 192.168.1.15 YES DHCP up up

可以看到0/3口已经被分配ip地址 .15
