思科模拟器-DHCP配置

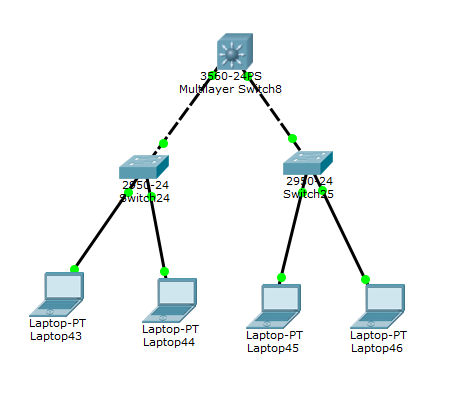

一、如图做好以下拓扑图(下图我取消显示端口号)

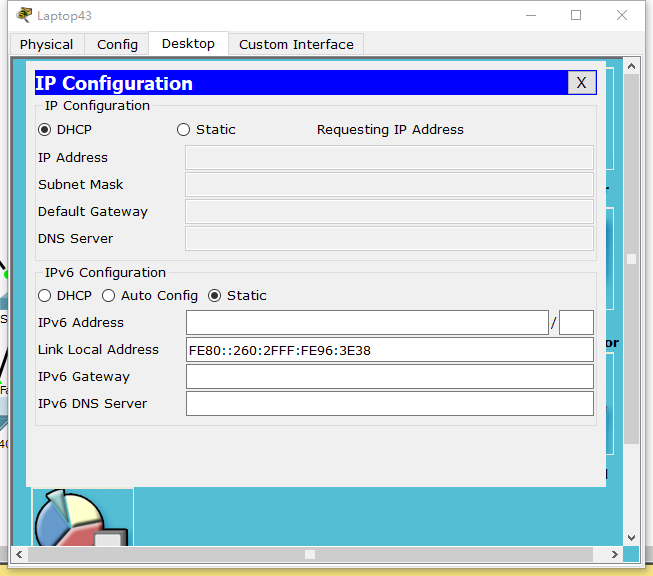

二、配置最下面的四台上网终端为自动获取ip

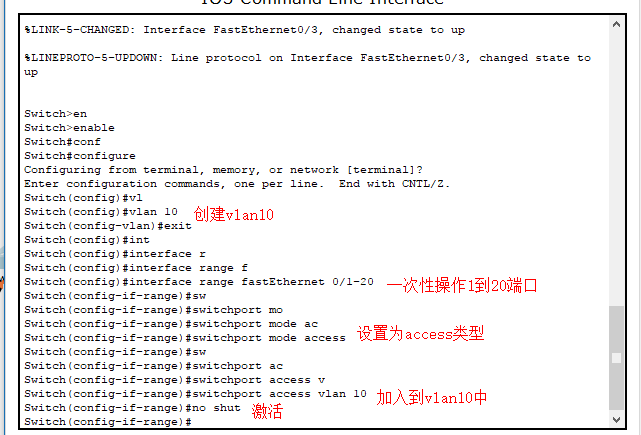

三、配置中间的二层交换机:添加vlan,同时所有端口设为access类型并将其加入vlan中,以下以switch24为例,switch25类似

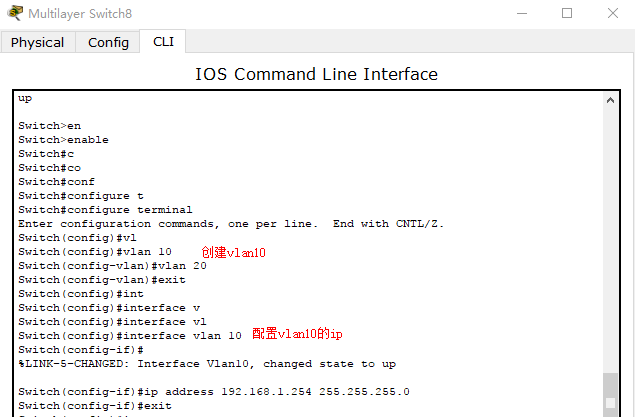

四、接下来这几步是配置最上面的三层路由器上的vlan

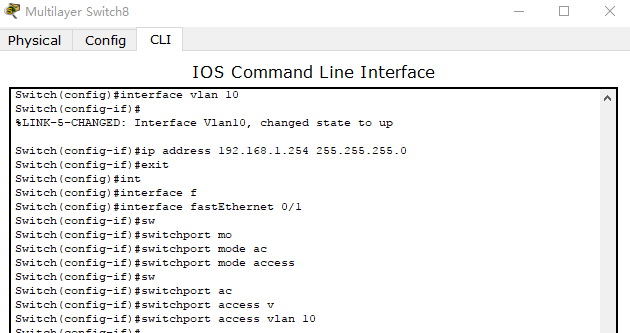

五、将对应物理端口加入vlan中

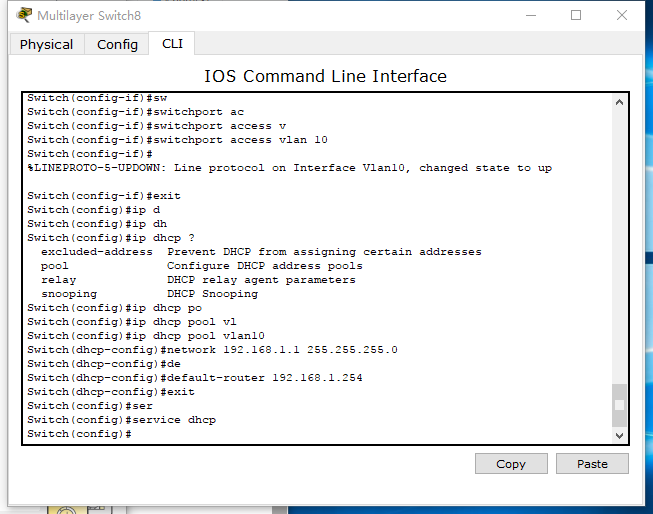

六、配置dhcp并启动dhcp服务

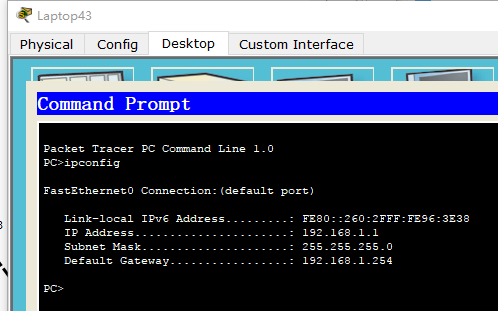

七、测试上网终端能否自动获取ip,可以看到可正常获取ip



转载于:https://www.cnblogs.com/biaopei/p/10790381.html
