Modbus转Profinet网关将丹佛斯变频器接入西门子1200PLC配置案例

案例简介：
本案例是移通创联Modbus转Profinet网关YT-PN-01将丹佛斯变频器接入西门子1200PLC用到的设备为西门子1200PLC一台，移通创联Modbus转Profinet网关YT-PN-01一个，丹佛斯变频器一台。

Modbus转Profinet网关分为两部分配置：一部分为西门子编程软件博图上面的数据配置，另一部分的配置是Modbus网关配置工具上的数据配置。

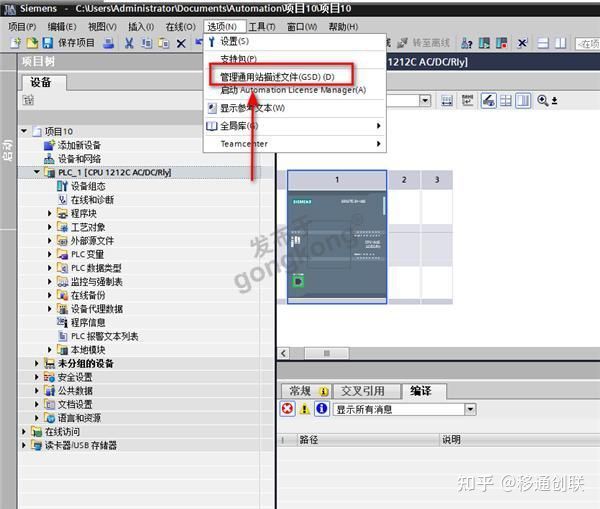

打开博图，新建项目并添加GSD文件。

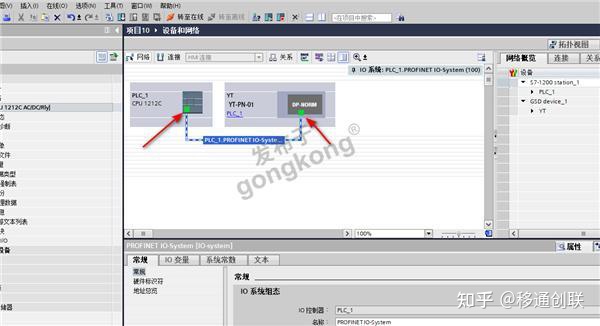

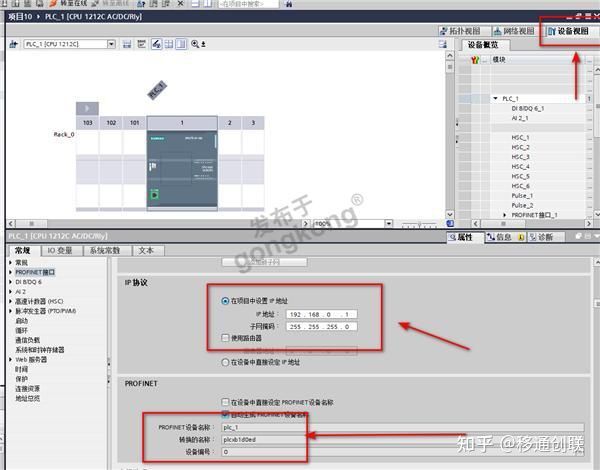

建立Profinet连接，设定Modbus转Profinet网关YT-PN-01的IP地址和设备名称，IP要和Modbus转Profinet网关YT-PN-01保持在同一网段。

进入Modbus转Profinet网关YT-PN-01设备视图选择输入输出的总数据长度，

从右侧硬件目录中添加所选长度，下载配置保存到PLC。
