educoder基本SR锁存器+门控SR锁存器+与非门构成的门控SR锁存器

基本SR锁存器

任务描述
本关任务：在Logisim中，构建由两个或非门构成的基本SR锁存器。

相关知识
锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。锁存，就是把信号暂存以维持某种电平状态。锁存器的最主要作用是缓存。锁存器的结构特点是交叉耦合（反馈），这是形成记忆能力的关键。

门控SR锁存器

任务描述
本关任务：在Logisim中，在基本锁存器的基础上构建门控SR锁存器。

相关知识
锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。锁存，就是把信号暂存以维持某种电平状态。锁存器的最主要作用是缓存。锁存器的结构特点是交叉耦合（反馈），这是形成记忆能力的关键。

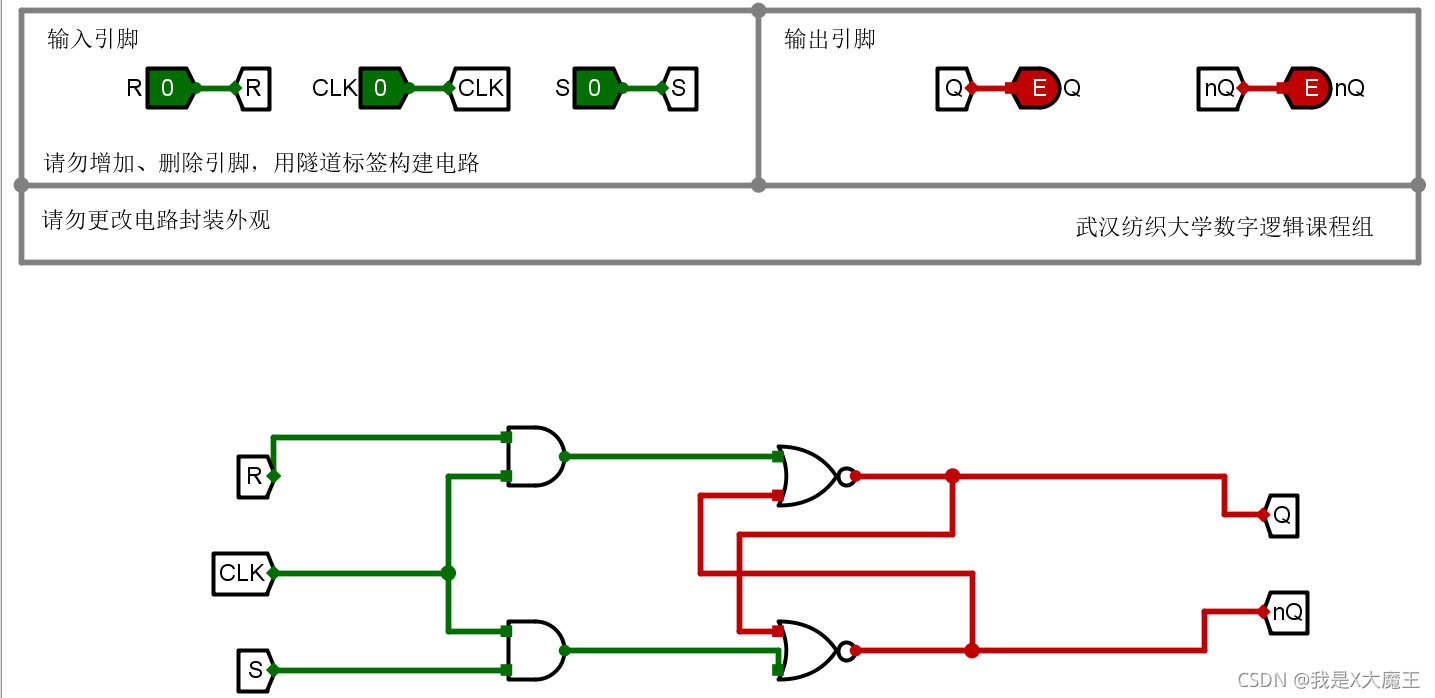

门控SR锁存器原理如下，Clk被称为使能或者时钟信号。

与非门构成的门控SR锁存器

任务描述
本关任务：在Logisim中，用四个与非门构建门控SR锁存器。

相关知识
锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。锁存，就是把信号暂存以维持某种电平状态。锁存器的最主要作用是缓存。锁存器的结构特点是交叉耦合（反馈），这是形成记忆能力的关键。

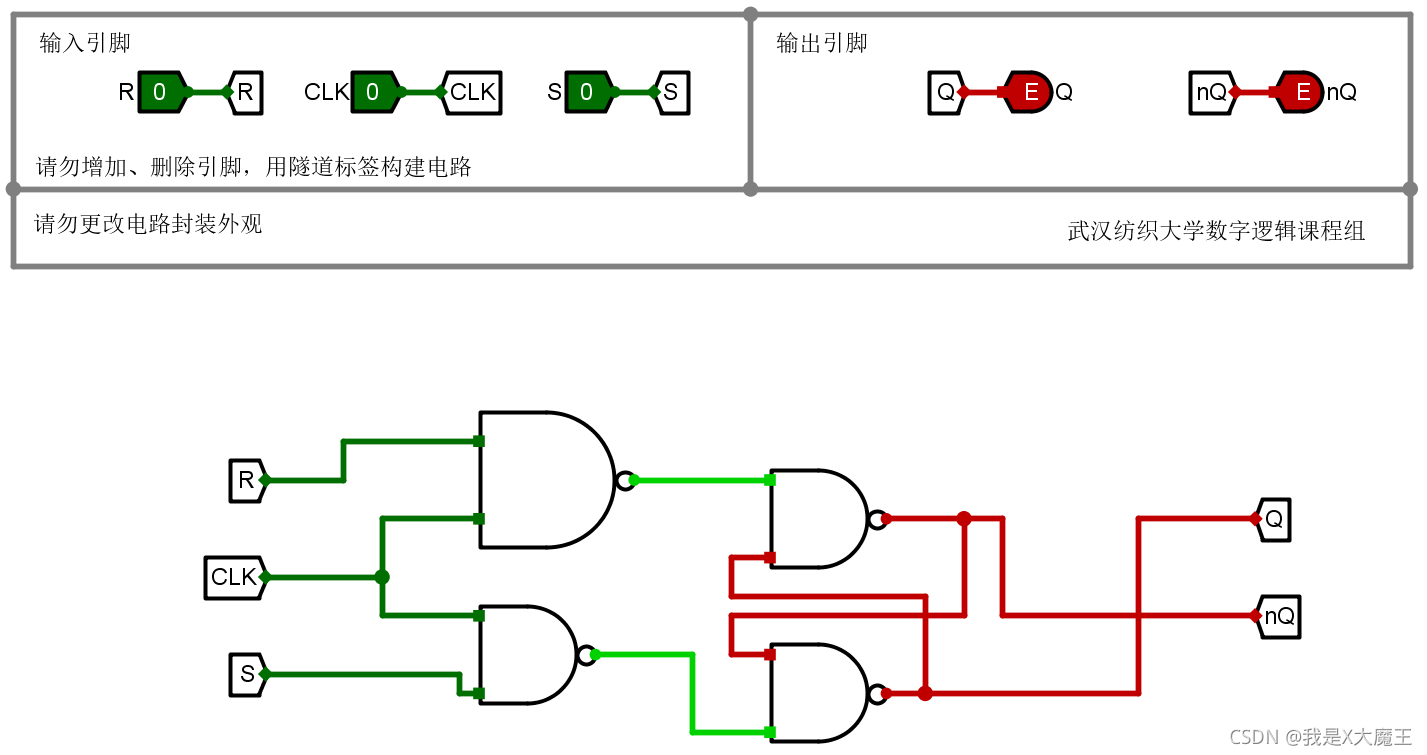

与非门构成的门控SR锁存器原理如下，注意S、R端与Q、/Q端的对应关系，区别于上一关的门控SR锁存器。
