如何用 AiCube程序自动生成STC15F2K60S2系列各功能模块程序？

【STC单片机】--如何用 AiCube程序自动生成STC15F2K60S2系列各功能模块程序？come on, AI学妹来教你！

图形化程序自动生成, STC15F2K60S2系列各功能模块,
AiCube@ISP-V6.95Z
图形化程序自动生成，先下载 强大的 AiCube-ISP-V6.95Z，
ISP烧录及图形化各功能模块程序自动生成器图形化程序自动生成, STC15F2K60S2系列各功能模块

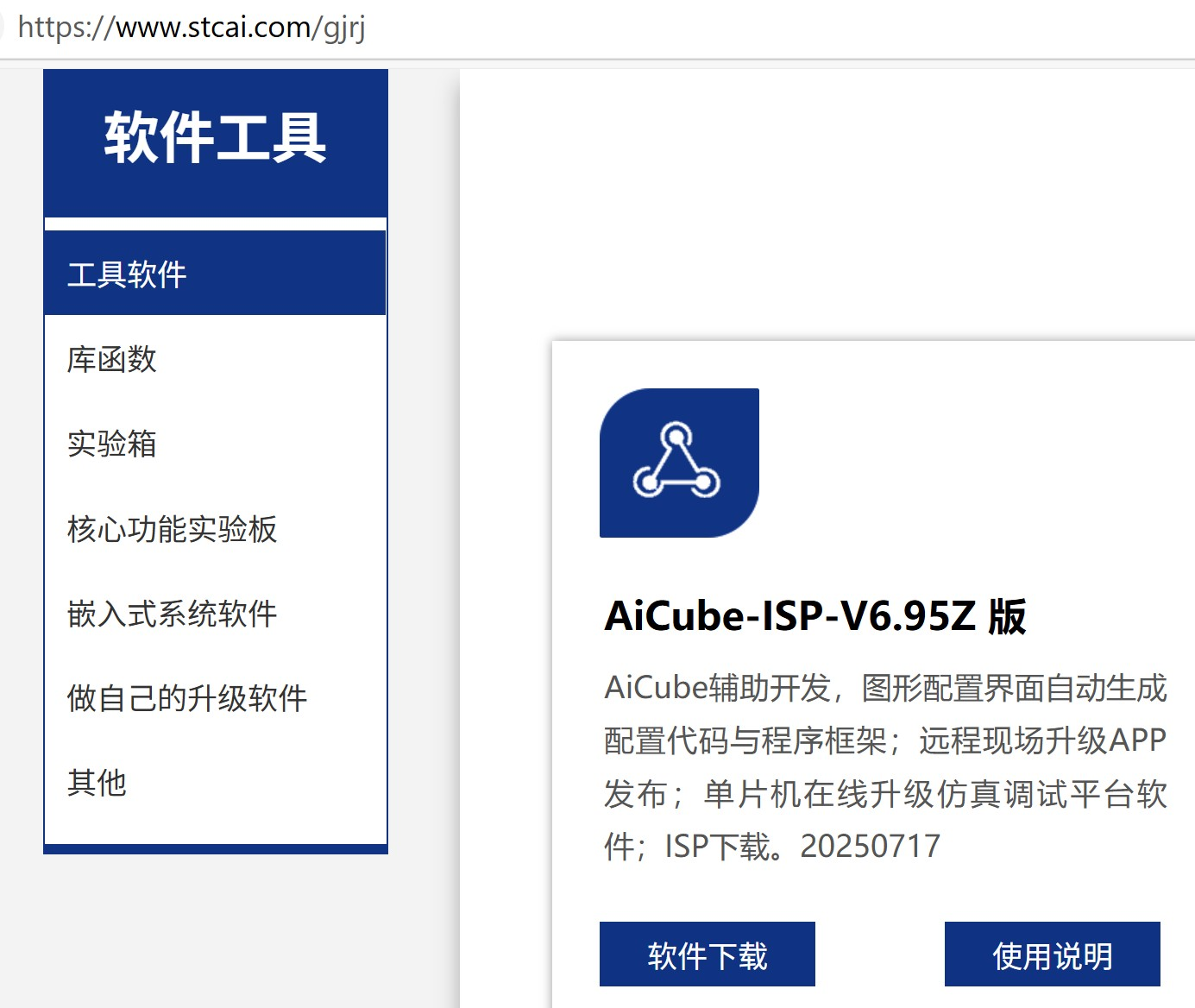

https://www.stcai.com/gjrj

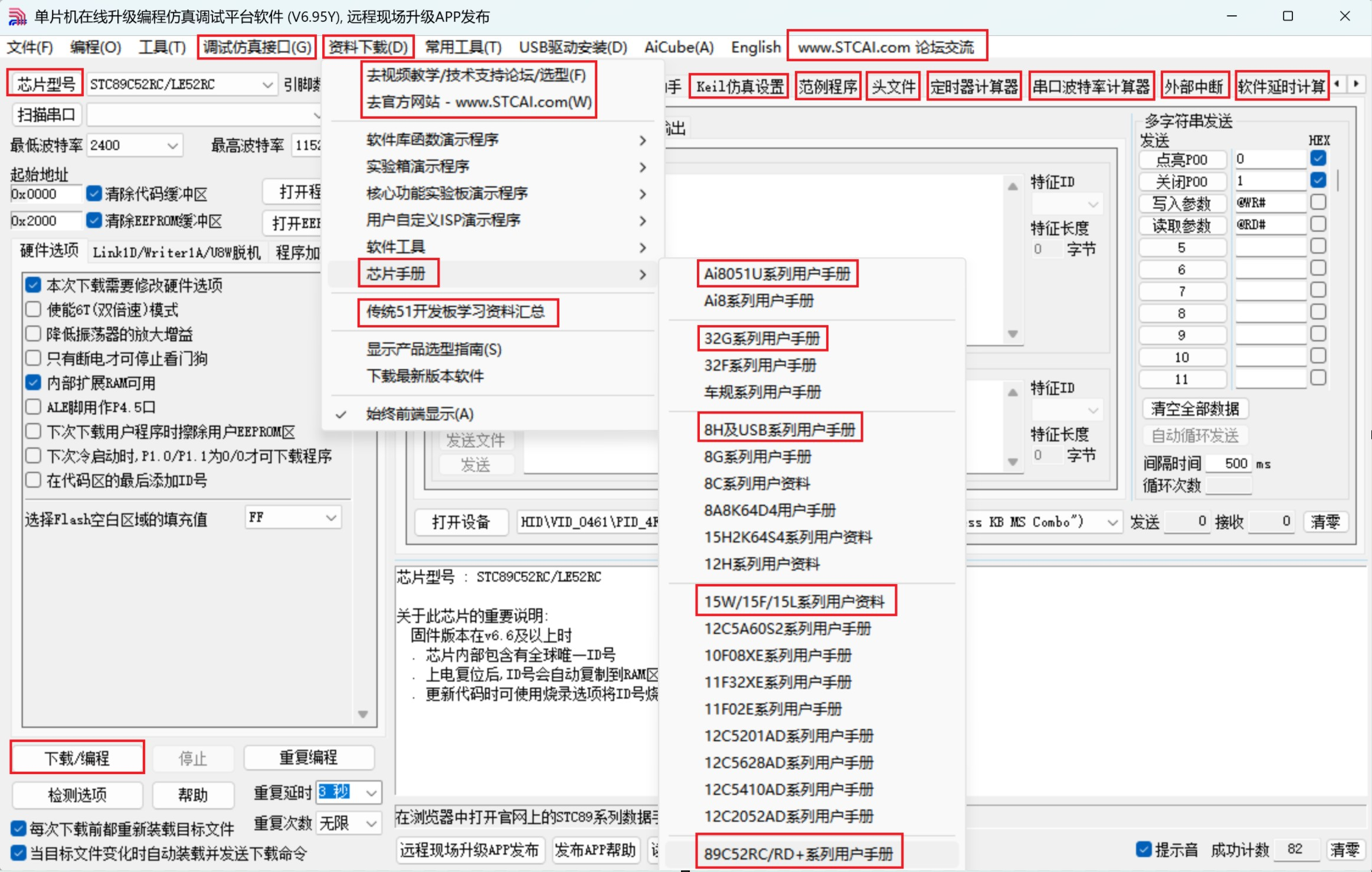

最新 STC15F2K60S2 系列 数据手册，可从此下载

建议用强大的 AiCube-ISP-V6.95Z，ISP烧录及图形化各功能模块程序自动生成器，

在学习完《单片机原理及应用》的相应原理部分后，来图形化程序自动生成加速应用
STC15F2K60S2系列各功能模块之AiCube程序自动生成@AiCube-ISP-V6.95Z
AiCube-ISP-V6.95Z 软件发布，又名 STC-ISP-V6.95Z
AiCube工具 已支持STC89C52RC系列的各功能模块自动配置及程序框架自动生成
AiCube工具 已支持STC15F2K60S2系列的各功能模块自动配置及程序框架自动生成
AiCube工具 已支持STC15W4K32S4系列的各功能模块自动配置及程序框架自动生成
AiCube工具 已支持Ai8051U系列的各功能模块自动配置及程序框架自动生成
AiCube工具 已支持STC8H8K64U系列的各功能模块自动配置及程序框架自动生成
AiCube工具 已支持STC32G12K128系列的各功能模块自动配置及程序框架自动生成
===管脚少的型号，可以用 同系列 管脚多的 型号 来配置，图形化自动生成程序

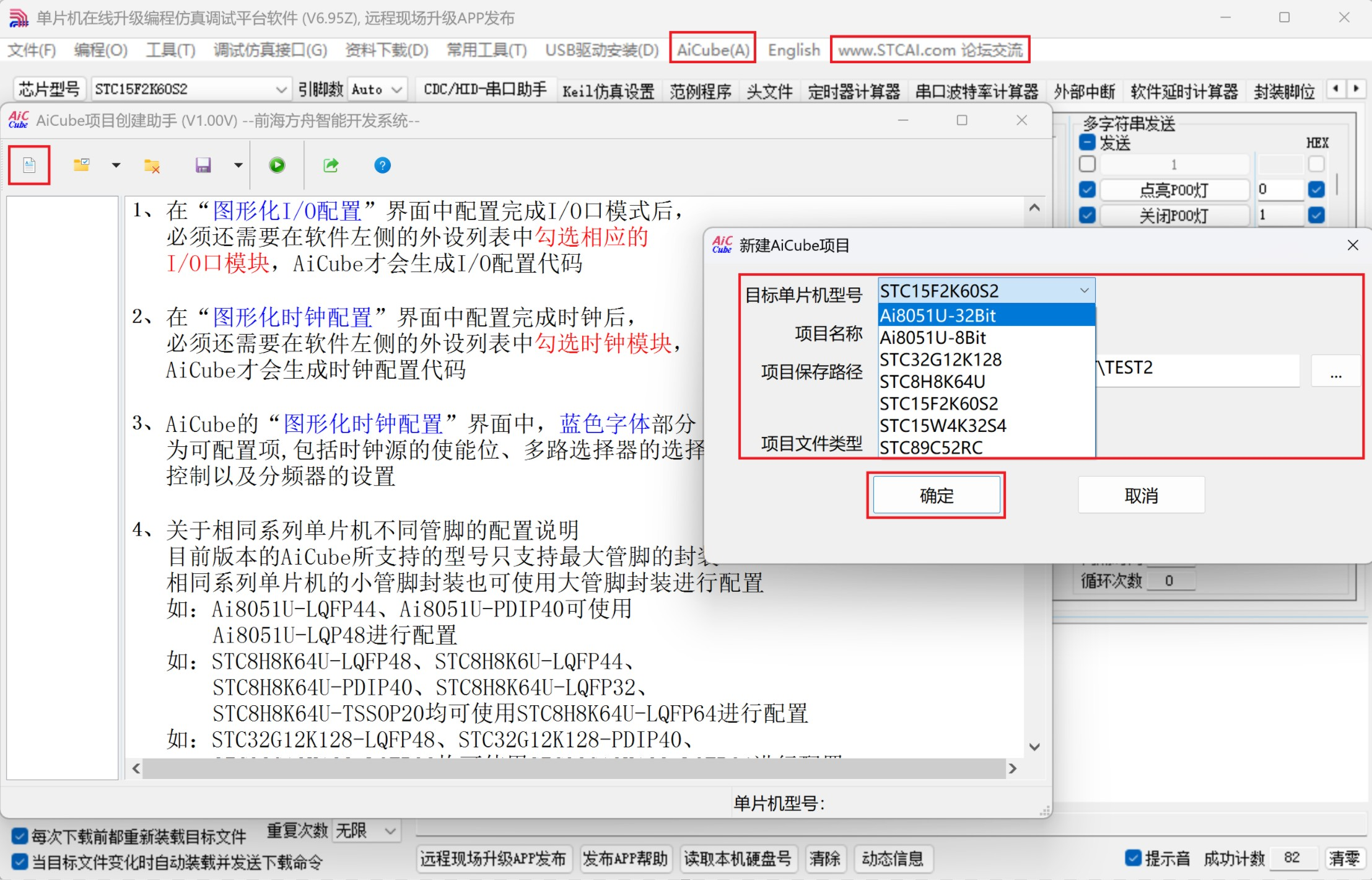

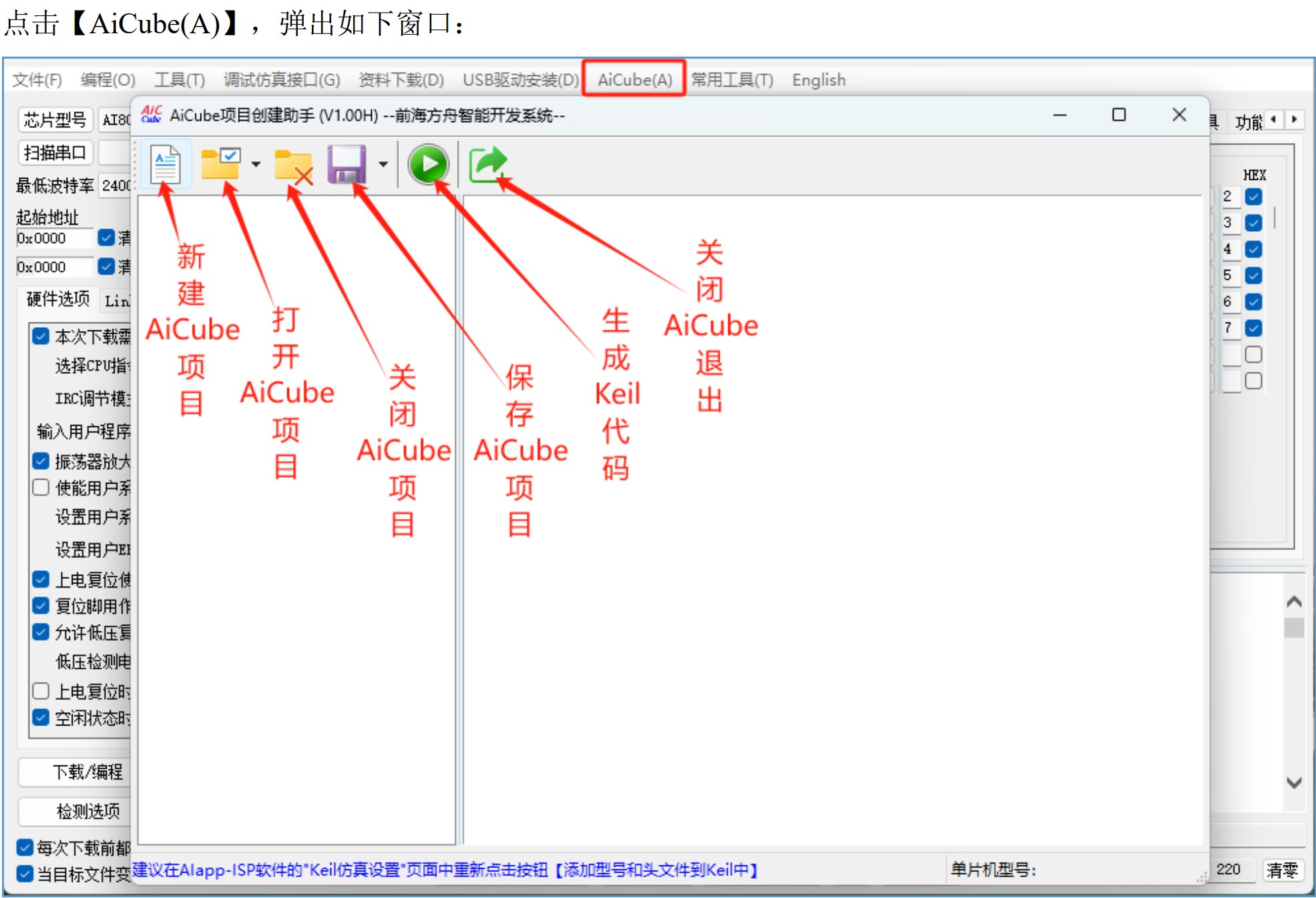

点击 【AiCube 菜单】，选择MCU型号，需要 自动生成各功能模块程序的 MCU型号：
1, STC15F2K60S2@AiCube-选择要自动配置生成程序的MCU型号STC15F2K60S2系列

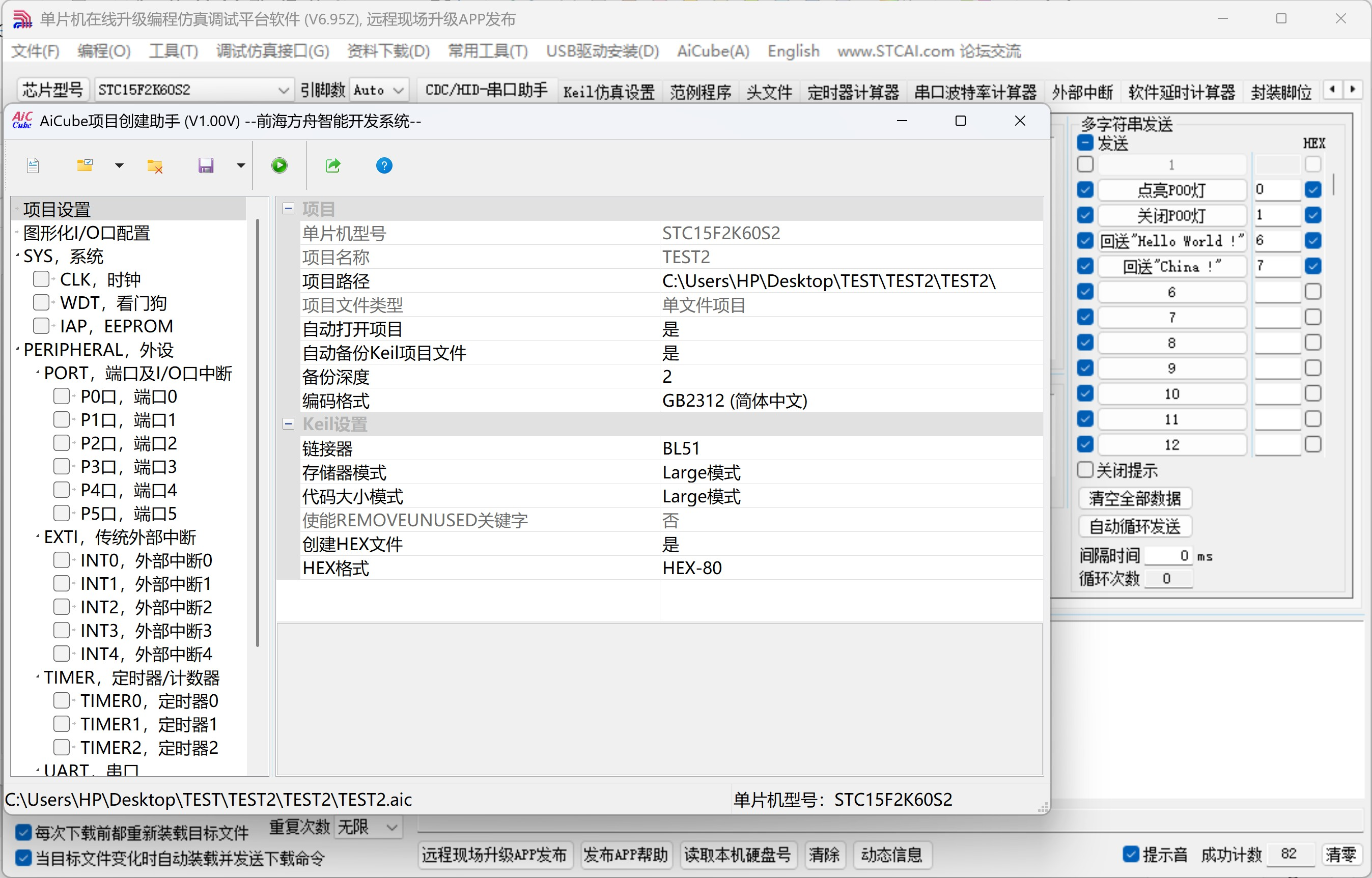

如上点击【确定按钮】自动配置好 后续 KEIL C51编译器 的编译及链接选项：
并设置自动配置完成后，是否用 KEIL 自动打开 本项目
2, STC15F2K60S2@AiCube-设置KEIL编译器连接器的配置项, 用默认是最优

通知 AiCube，MCU的系统时钟 是跑的内部高速IRC时钟 24MHz：
根据实际情况输入：
24MHz, 22.1184MHz，12MHz, 11.0592MHz等
后续才好 自动计算生成【定时器，串行口，软件延时】的程序
ISP 烧录程序时，也要选择对应的 时钟源和时钟频率
3, STC15F2K60S2@AiCube-通知MCU的工作时钟频率，方便定时器串行口软件延时自动计算

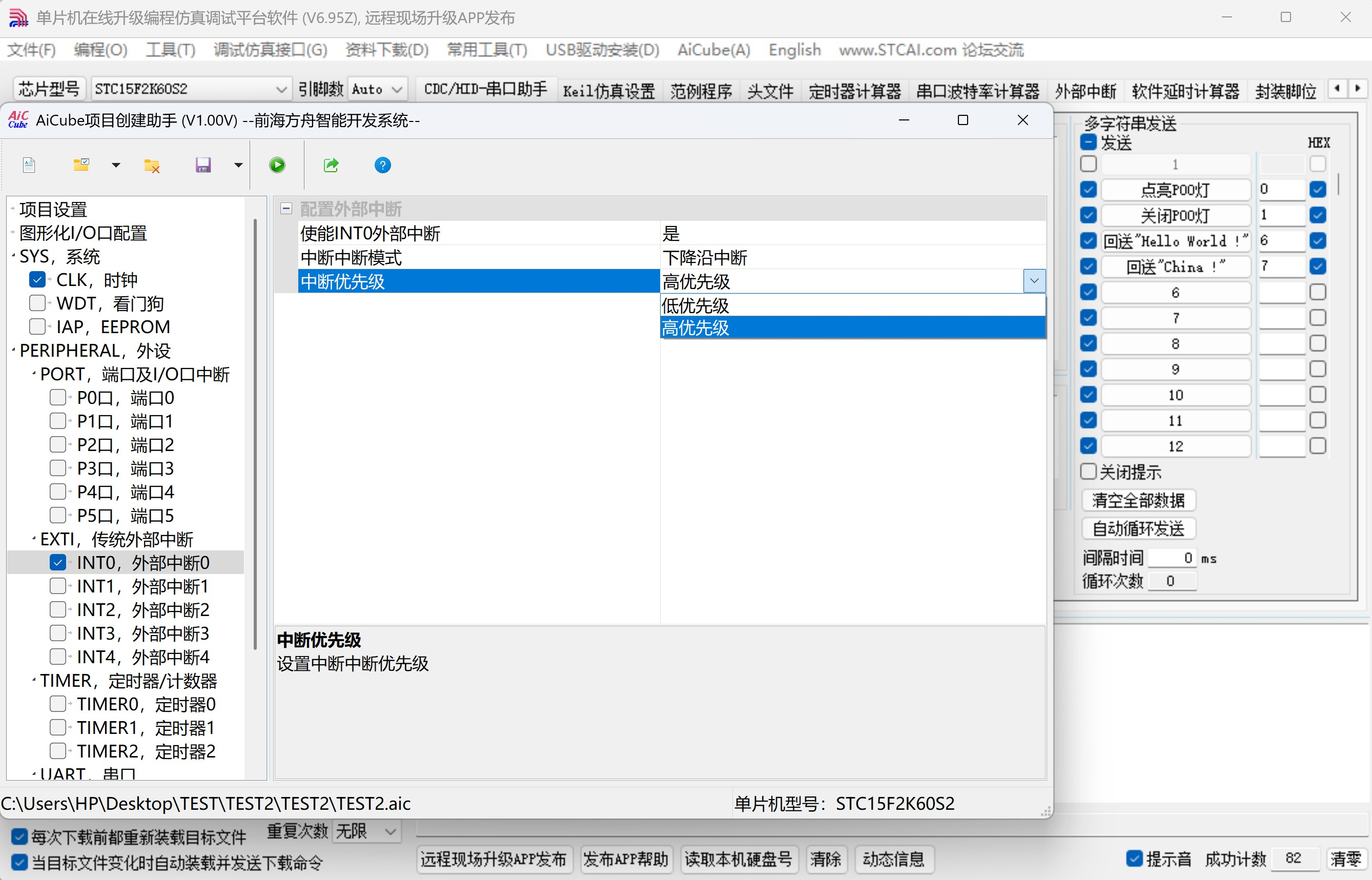

设置 外部中断 0：
4, STC15F2K60S2@AiCube-配置外部中断0

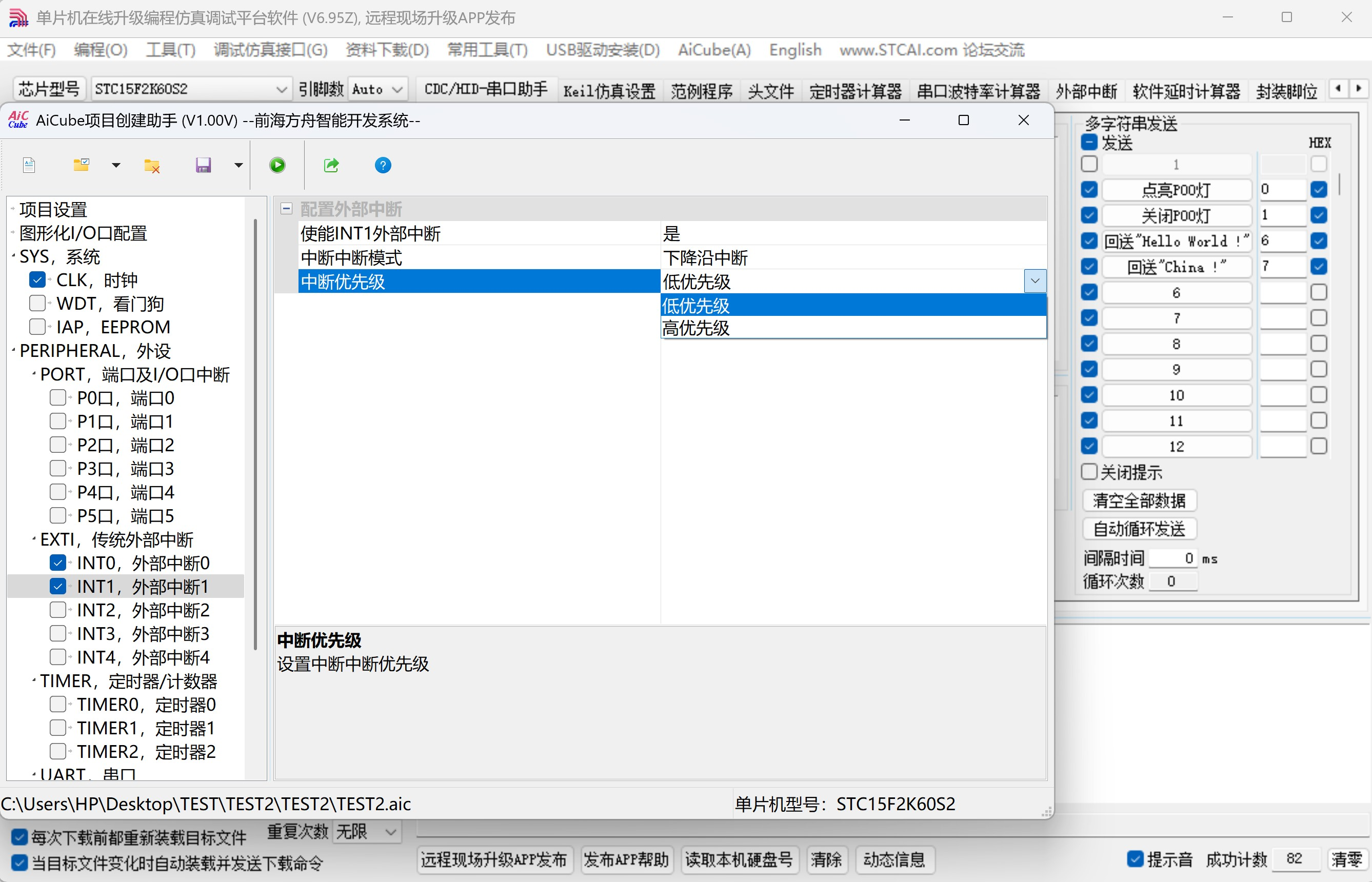

设置 外部中断 1：
5, STC15F2K60S2@AiCube-配置外部中断0-1

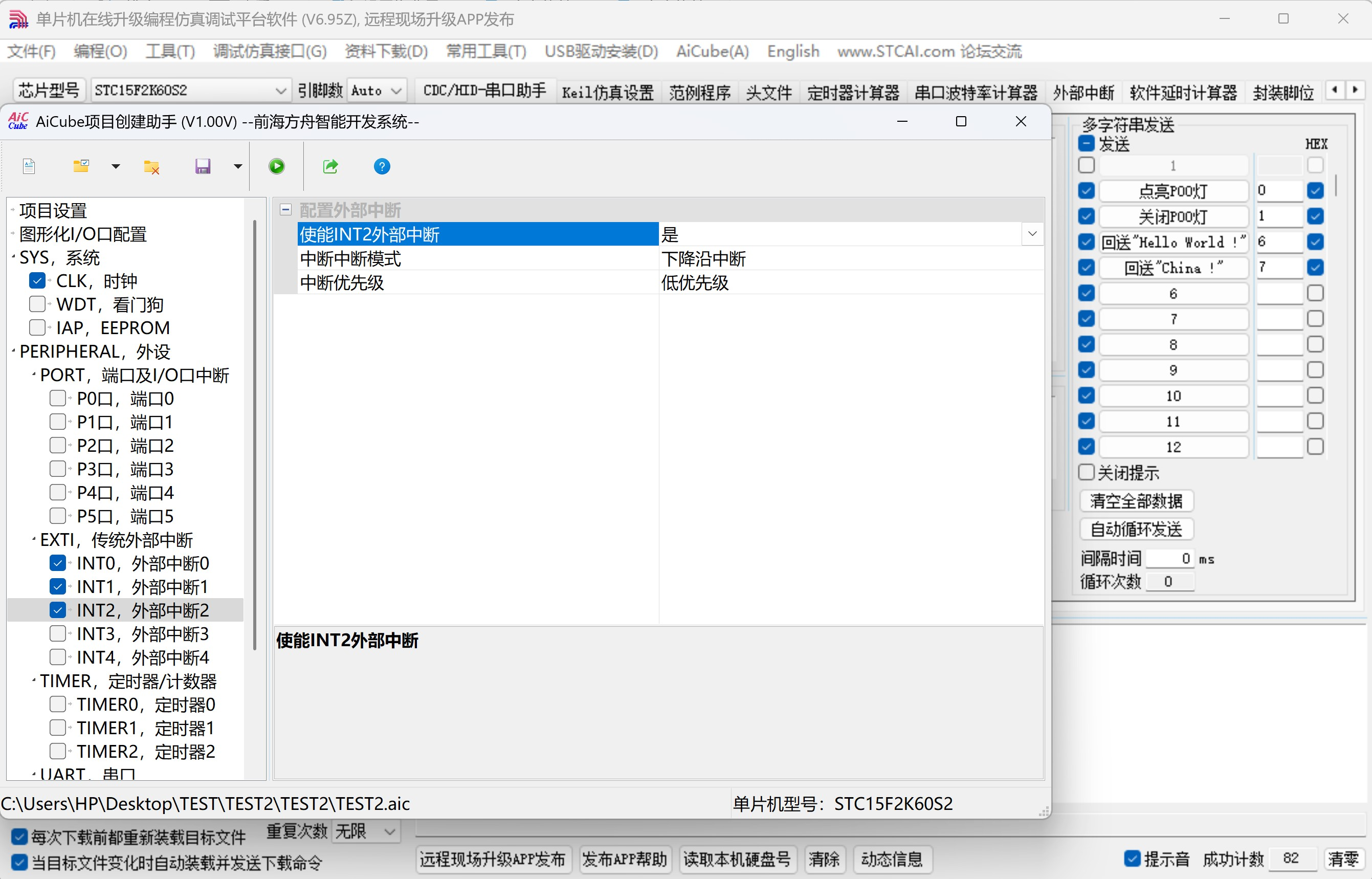

设置 外部中断 2：
6, STC15F2K60S2@AiCube-配置外部中断0-1-2

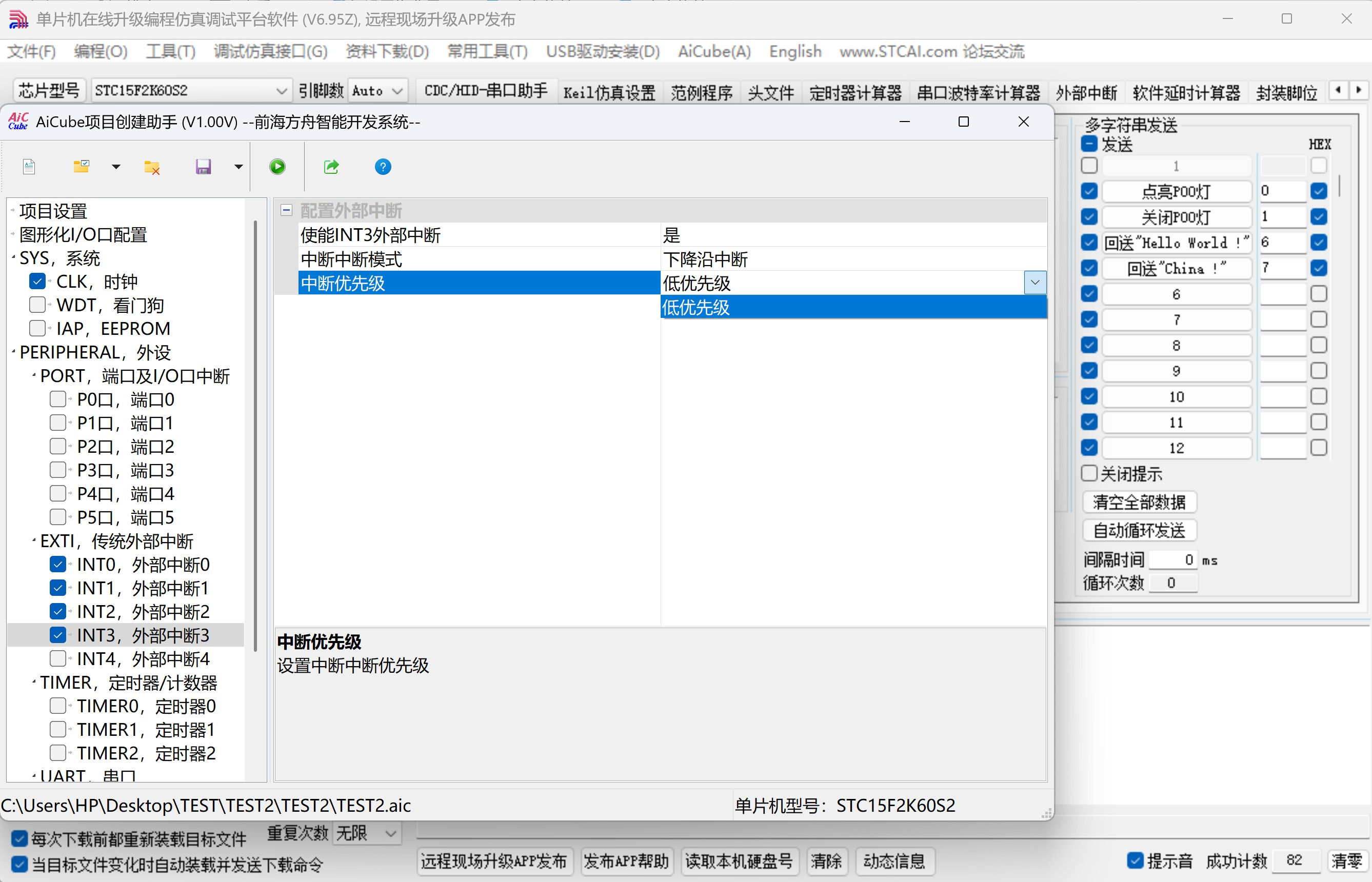

设置 外部中断 3：
7, STC15F2K60S2@AiCube-配置外部中断0-1-2-3

设置可16位自动重载的  定时器 0：

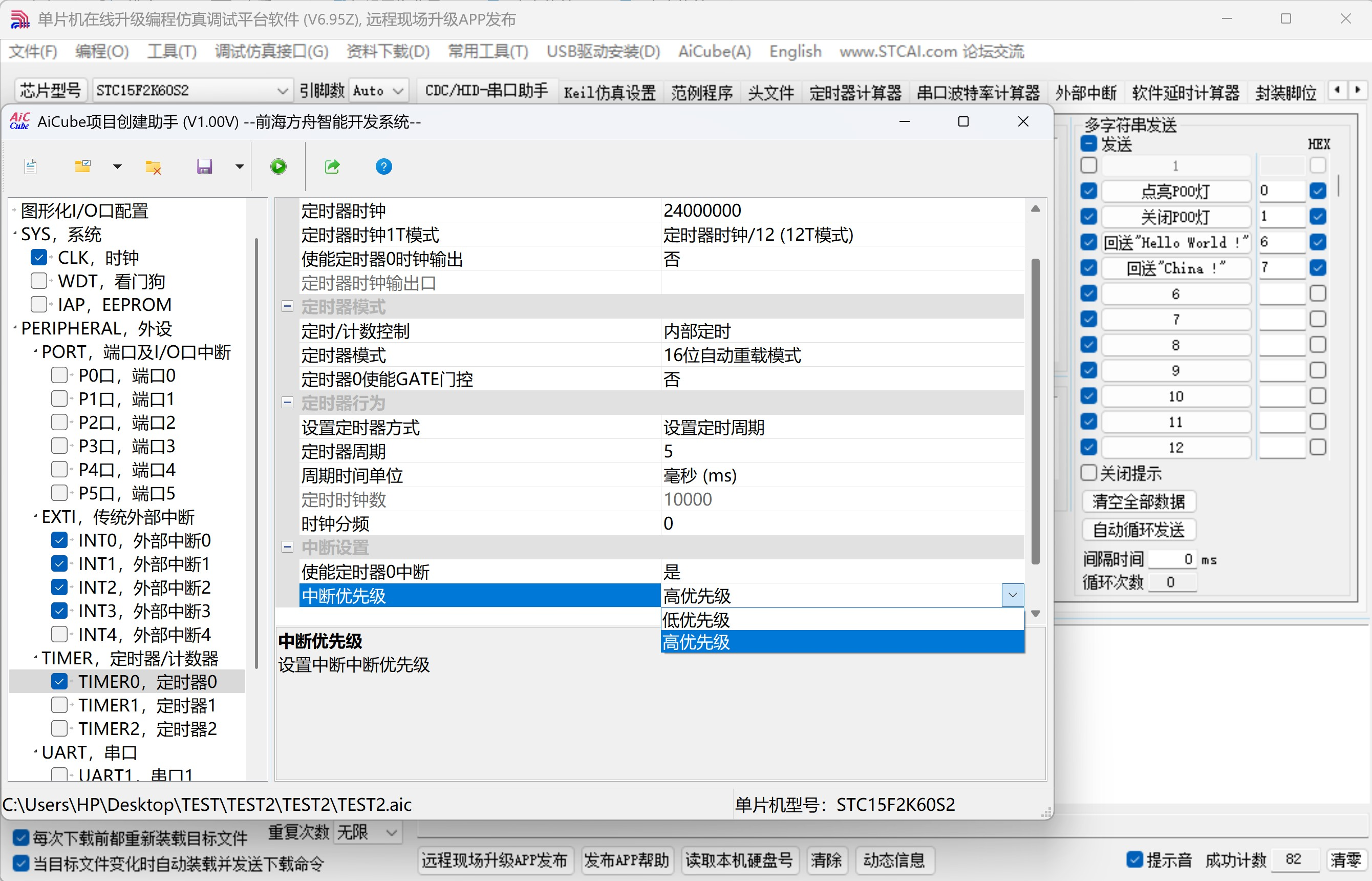

8, STC15F2K60S2@AiCube-配置定时器0-16位自动重装载

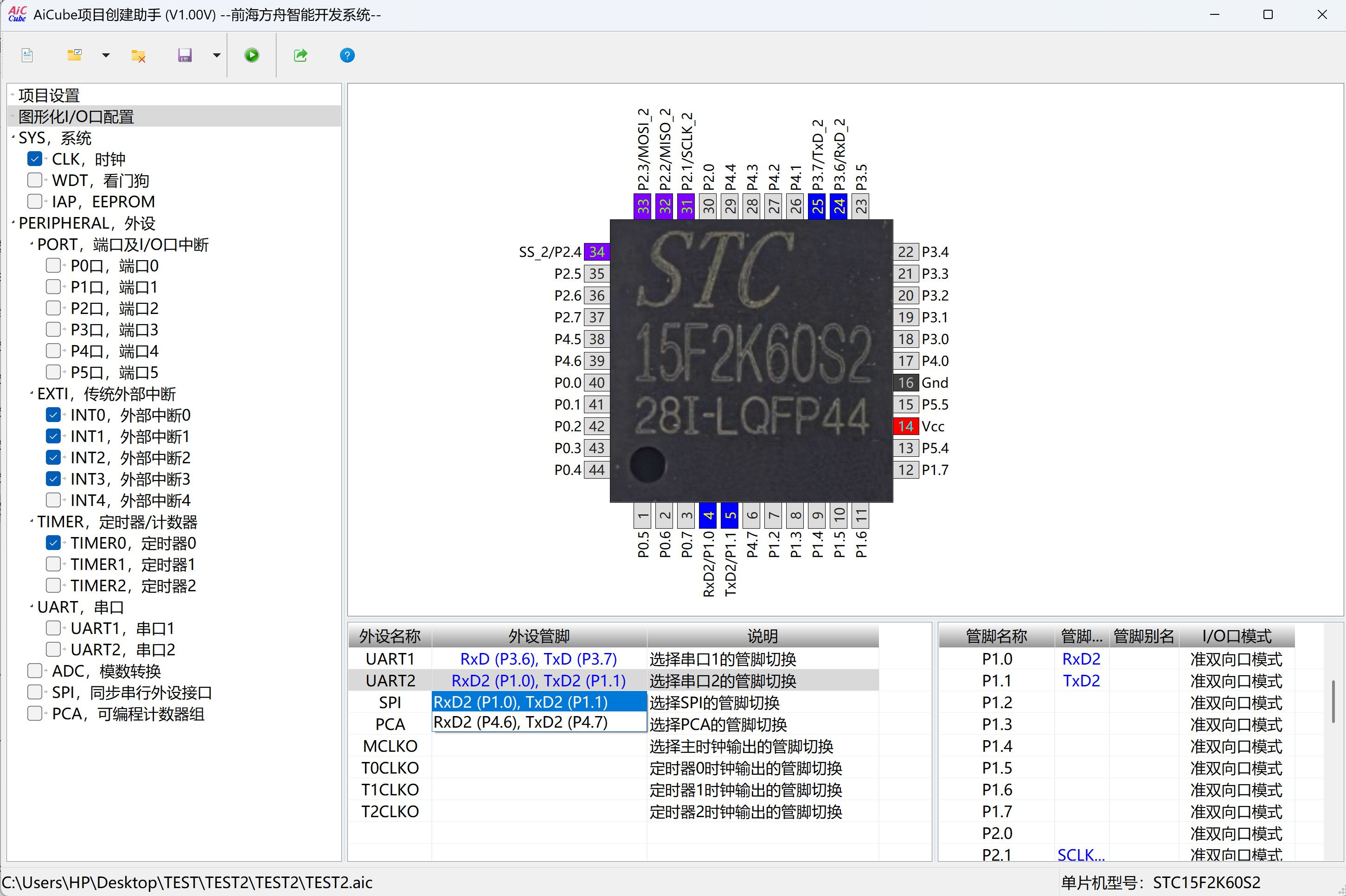

9, 在图形化 I/O 配置中，设置 串口1/串口2 分别在哪些I/O上

设置 串口 1，可用 T2或T1 做波特率发生器
串口 1，使用 16位自动重载 的  定时器 1  做波特率发生器
A, 波特率 = 系统时钟 / 4 / [65536 - T1的16位重装数]
B, 波特率 = 系统时钟 / 4 / [65536 - T1的16位重装数] / 12
10, STC15F2K60S2@AiCube-配置-串行口1-定时器1做波特率发生器

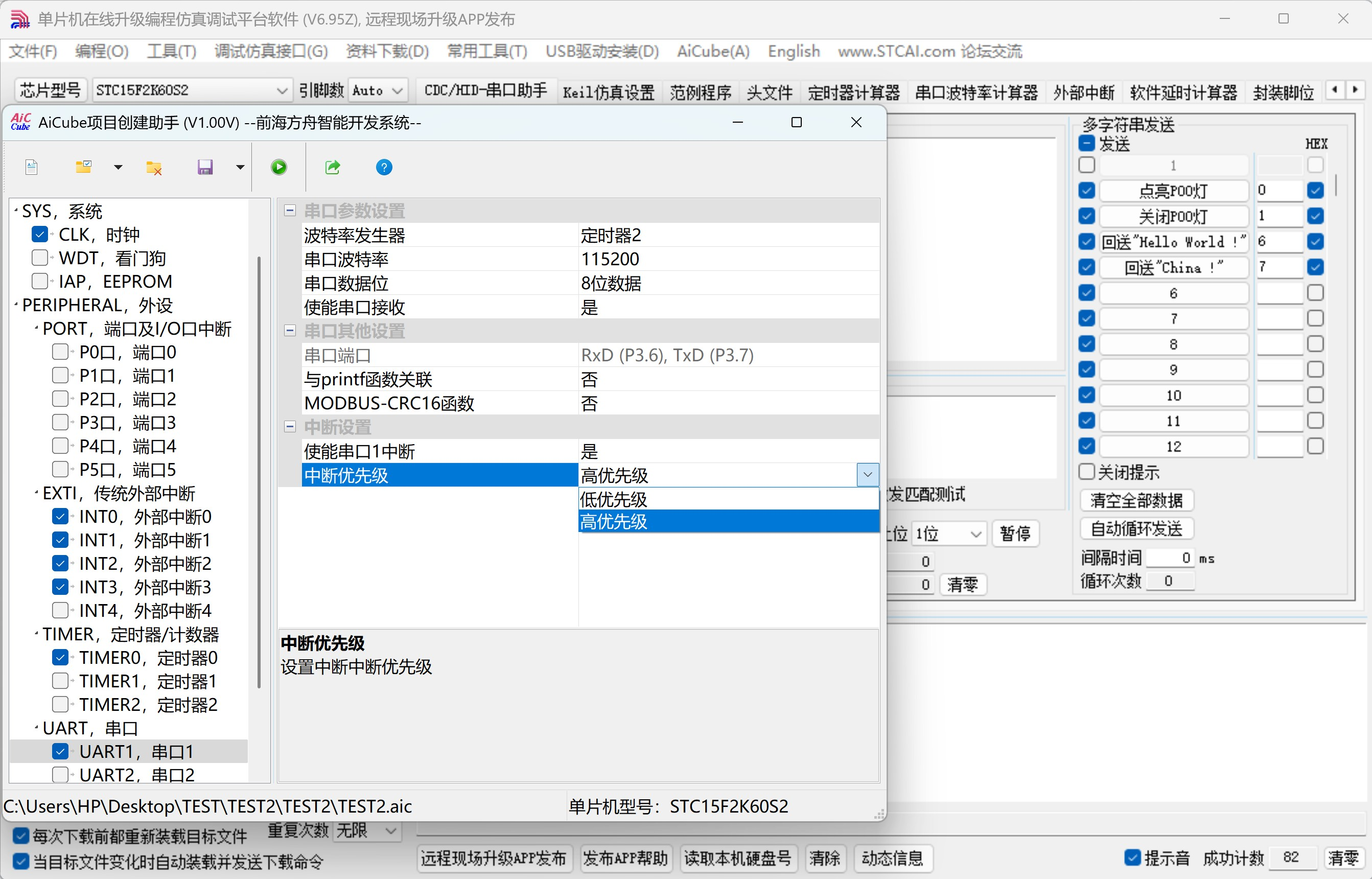

设置 串口 2，只能用 T2 做波特率发生器
串口 2，使用 16位自动重载 的  定时器 2  做波特率发生器
A, 波特率 = 系统时钟 / 4 / [65536 - T2的16位重装数]
B, 波特率 = 系统时钟 / 4 / [65536 - T2的16位重装数] / 12

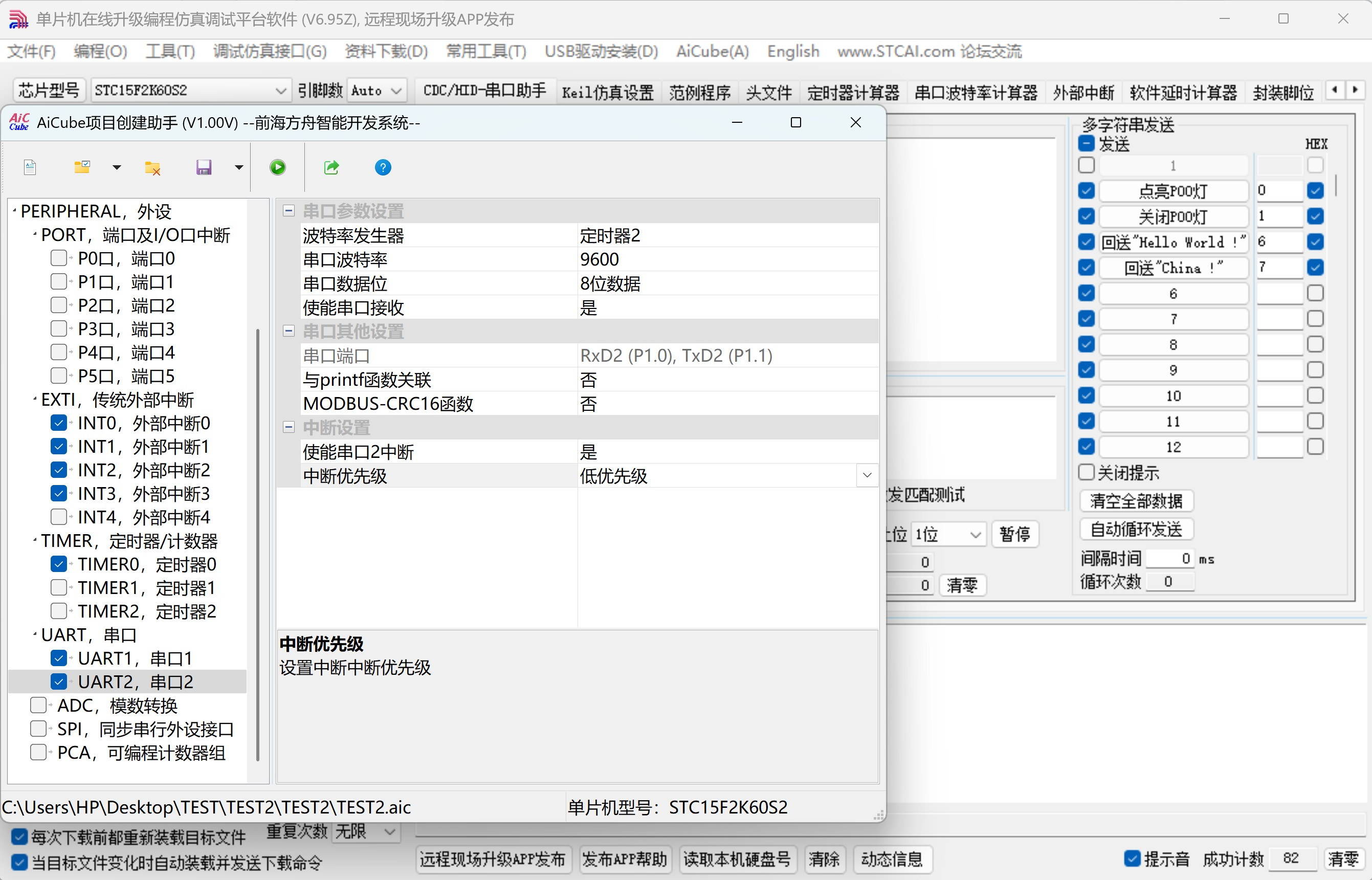

11, STC15F2K60S2@AiCube-配置-串行口2-定时器2做波特率发生器

一路 设置下来，最后点击 那个 播放键，
自动产生 需要的 Keil C51 项目

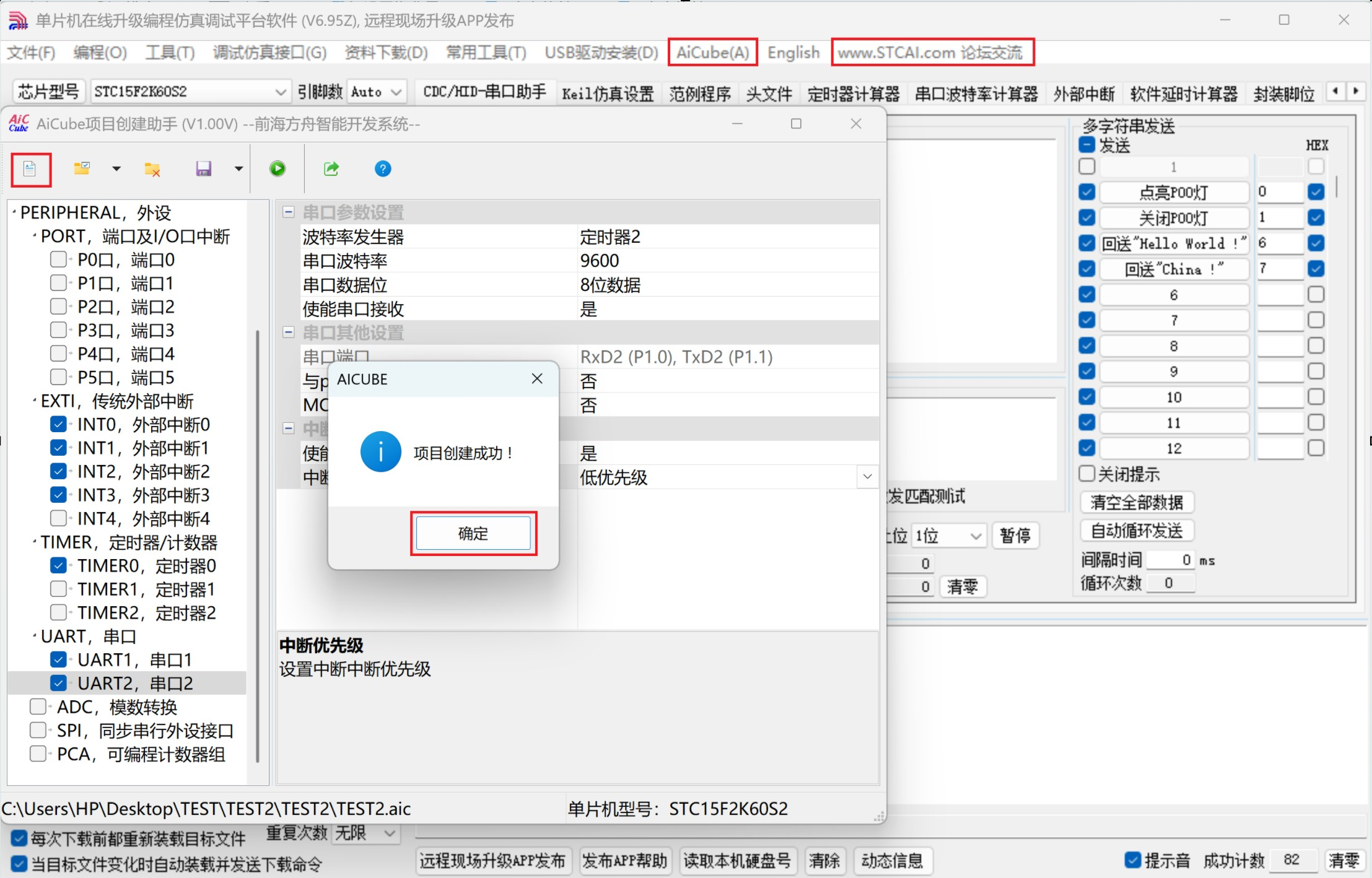

12, STC15F2K60S2@AiCube-点击那个播放的按键-是产生KEIL-C51项目

点击 【确定按钮】后，KEIL C51 会 自动打开 这次自动生成的工程项目

下面这个截图，展示了 INT0/INT1 部分：

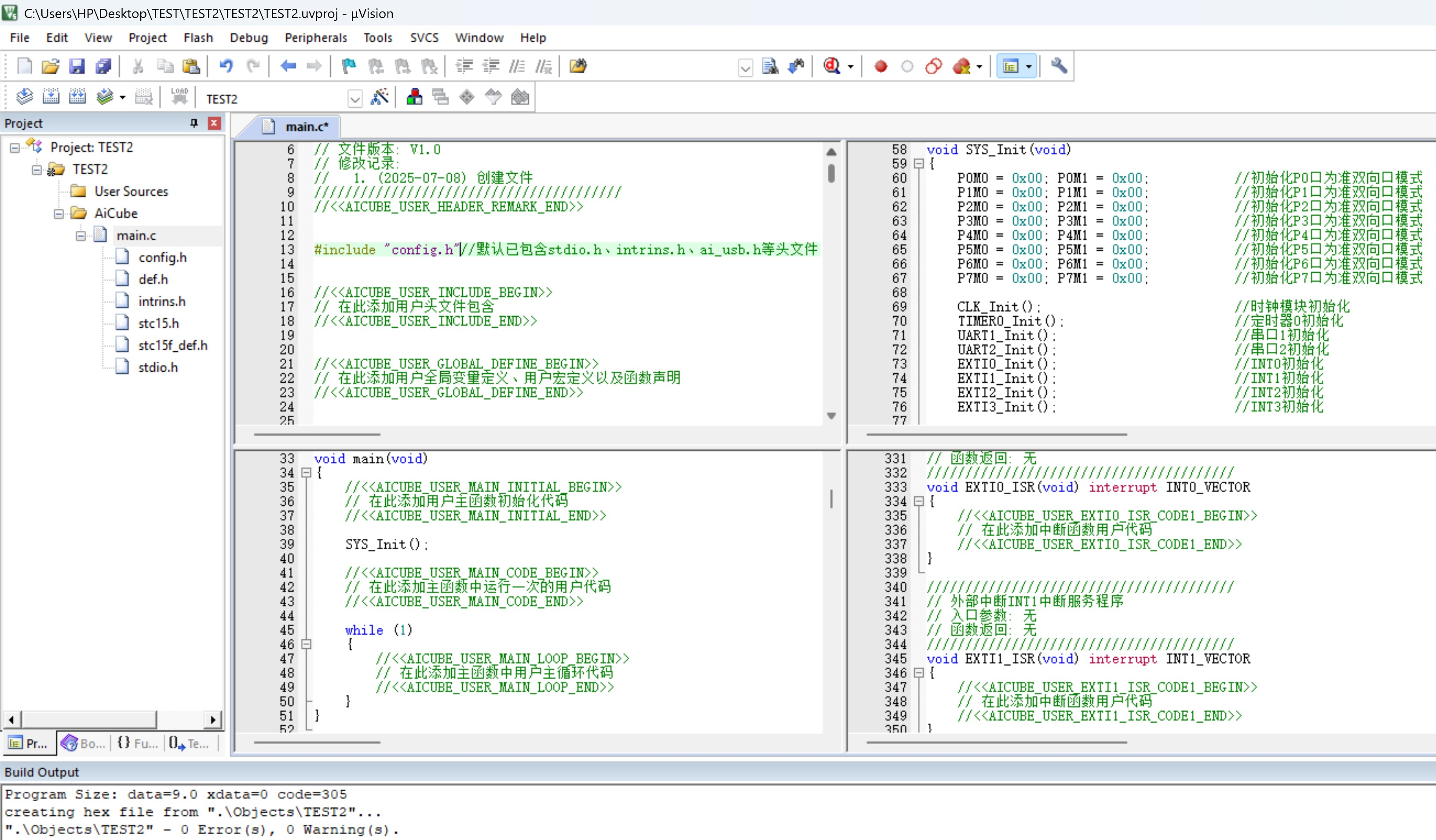

13, STC15F2K60S2@AiCube-查看产生的KEIL-C51项目-外部中断0-1, 中断服务程序

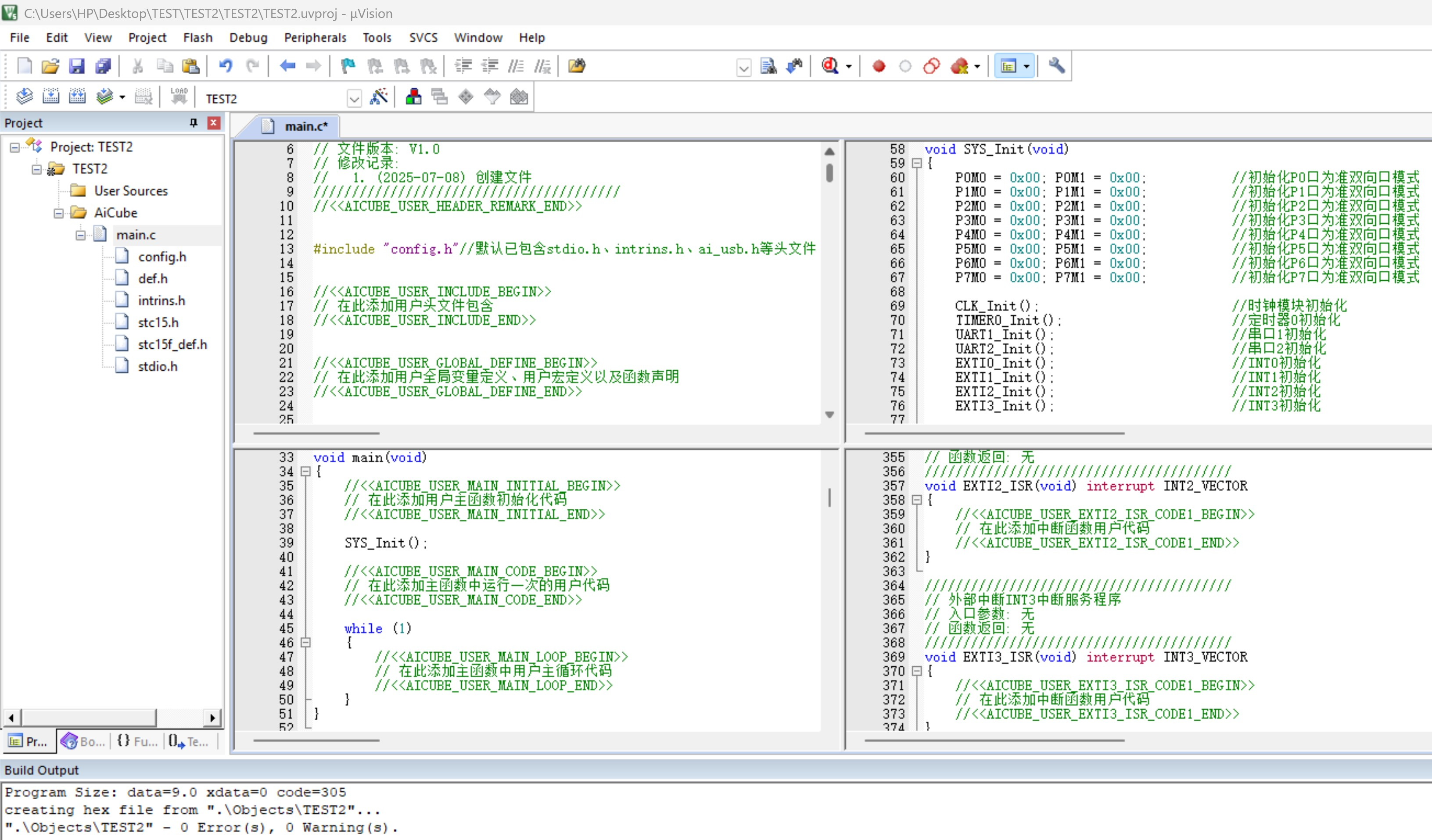

14, STC15F2K60S2@AiCube-查看产生的KEIL-C51项目-外部中断2-3, 中断服务程序

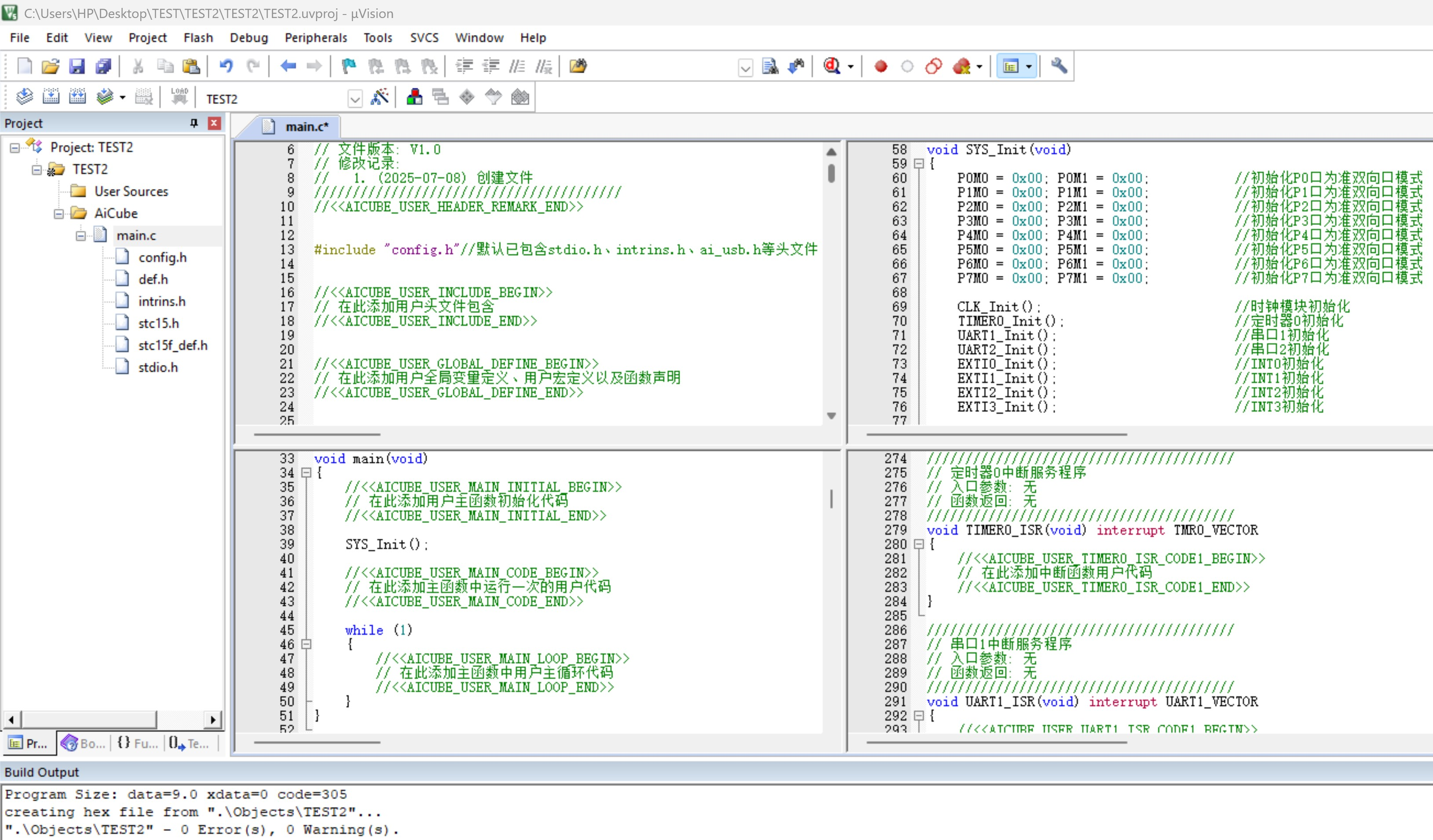

15, STC15F2K60S2@AiCube-查看产生的KEIL-C51项目-定时器0, 中断服务程序

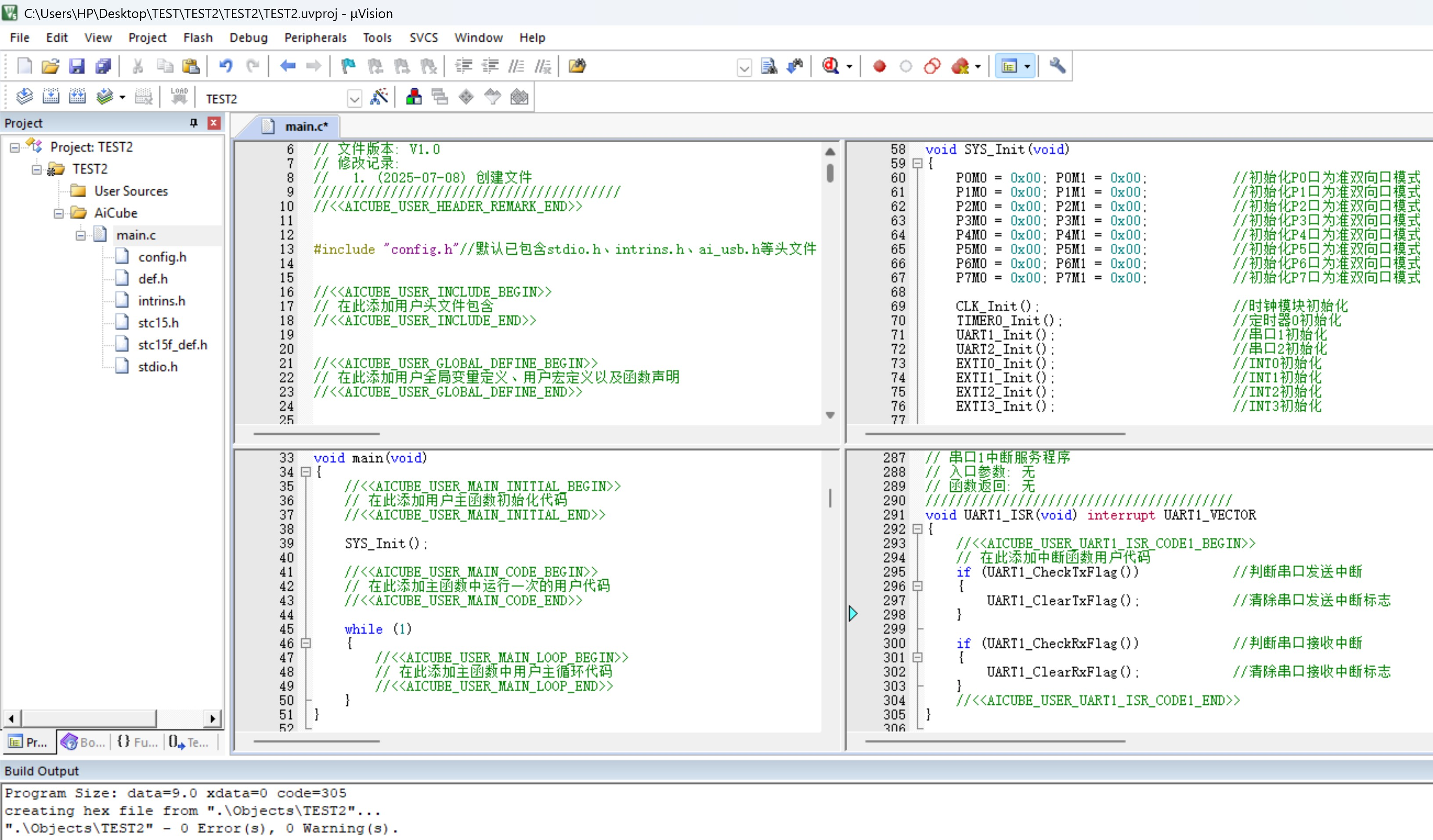

16, STC15F2K60S2@AiCube-查看产生的KEIL-C51项目-串口1, 中断服务程序

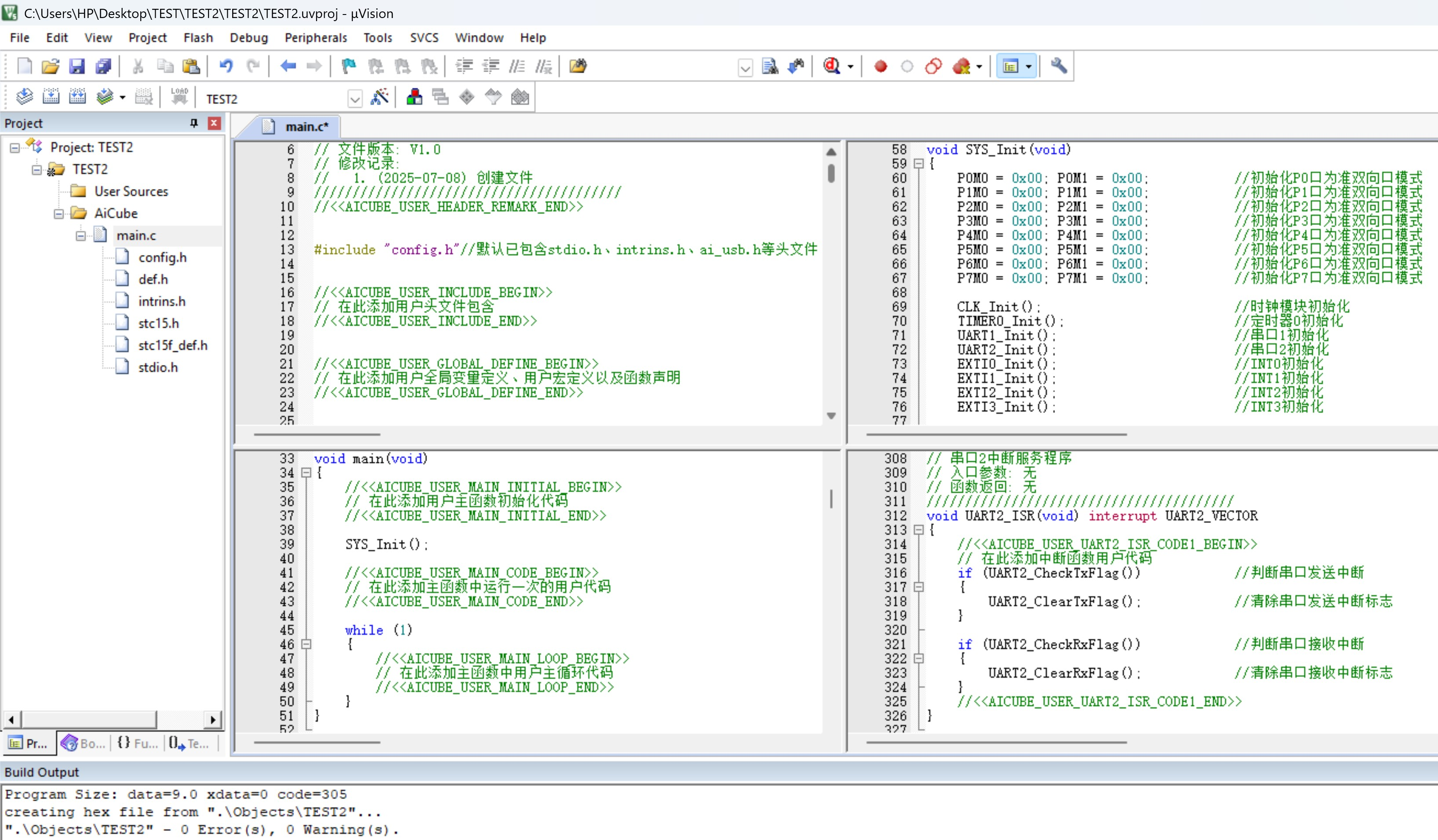

17, STC15F2K60S2@AiCube-查看产生的KEIL-C51项目-串口2, 中断服务程序
