四位全加器的设计与实践

四位加法器的原理

通过底层逻辑，我们可以通过组建半加器到一位全加器再到四位全加器，四位全加器可以由四个一位全加器构成，加法器之间可以通过串行方式实现。通过将低位加法器的进位输出cout与相邻的高位加法器的最低进位输入信号cin相连接

quartus使用前言

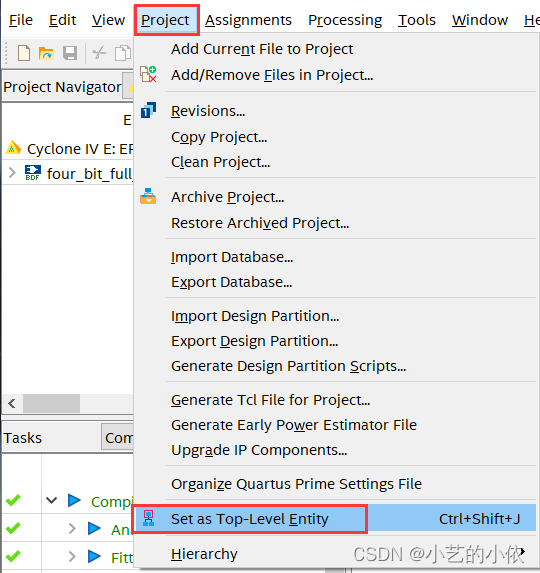

每一次新建一个block文件和Verilog文件，编辑完成之后要如下操作才能编译成功

如果要使用波形图仿真则block文件不能有数字（和汉字没试过，但是不推荐），否则极其容易失败

原理图实现构建四位加法器

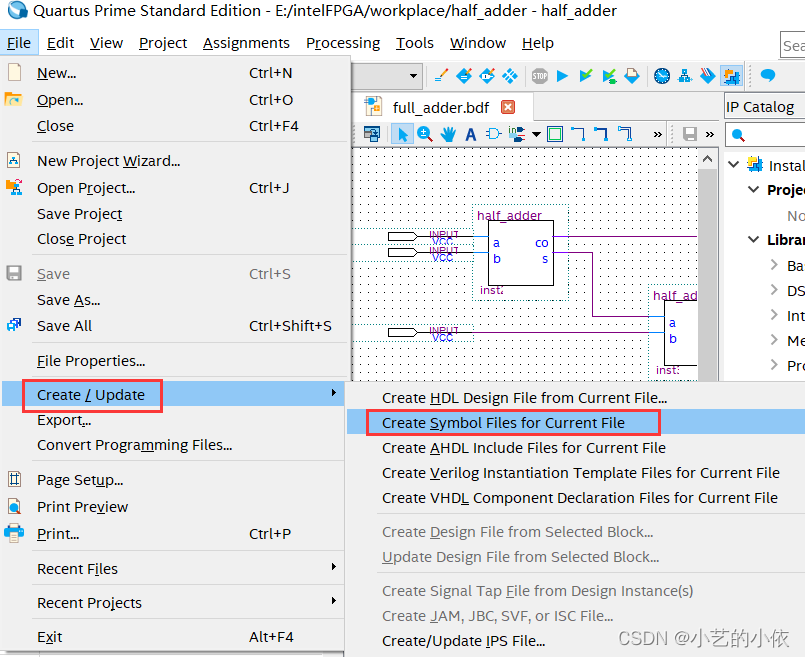

首先，上一次我们做出了一个一位加法器，我们先通过使用过的方式，把一位加法器设置成一个单独的元件

接下来还是新建新建，file->new->Block

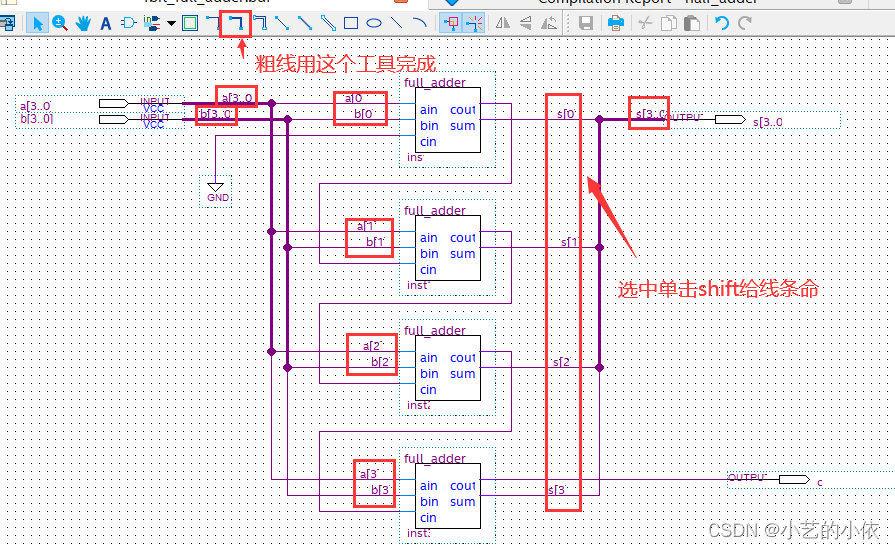

通过总线连接方式，对加法器进行拼接，我们需要两个input，两个output，一个gnd和四个一位全加器full_adder，如图连接成一个整体（右侧方括号写法分别是s[0],s[1],s[2],s[3],s[3…0]）

连接完成后，保存编译

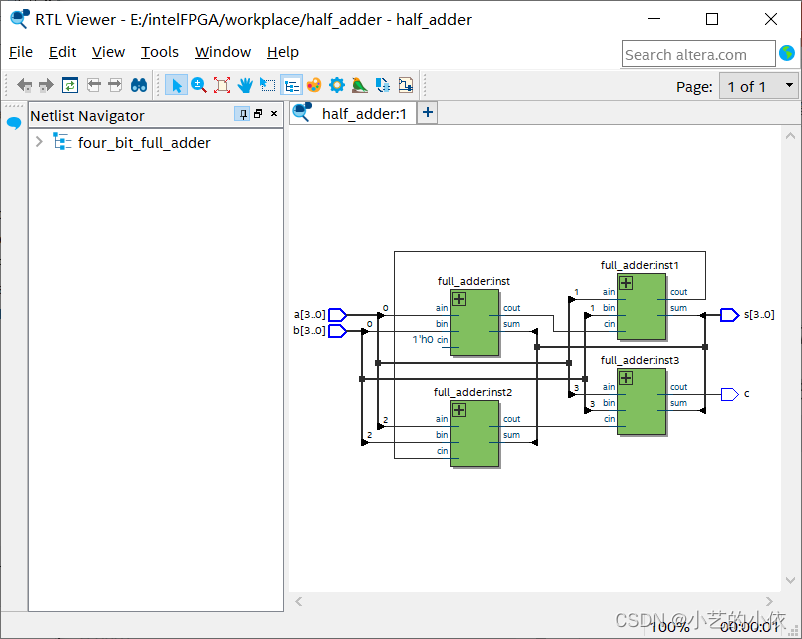

RTL图如下

波形图结果

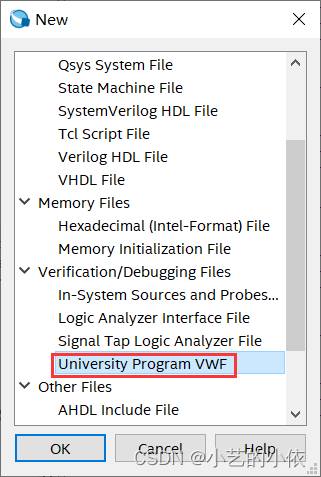

还是新建一个波形图（file->new）
