文章目录
Nios-II软核实现流水灯和hello nios
硬件设计
创建工程文件

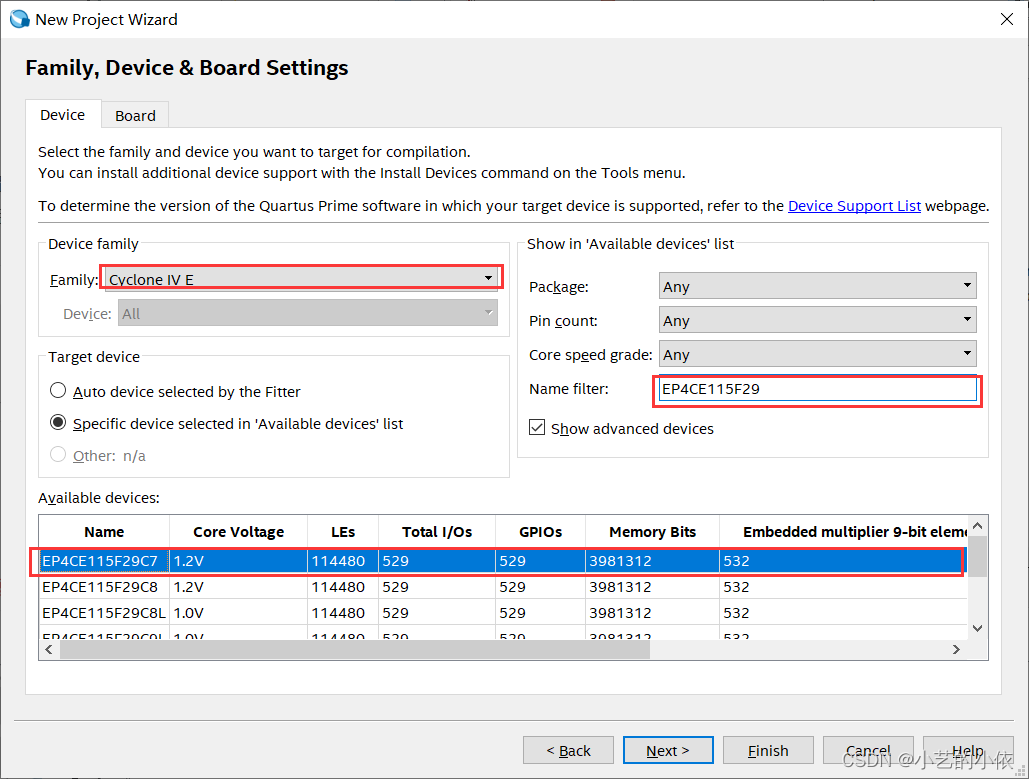

首先启动quartus，选择File->New Project Wizard，填写工程的路径和名称，next，直到如下图
选择芯片后就可以一路到头了
使用Qsys

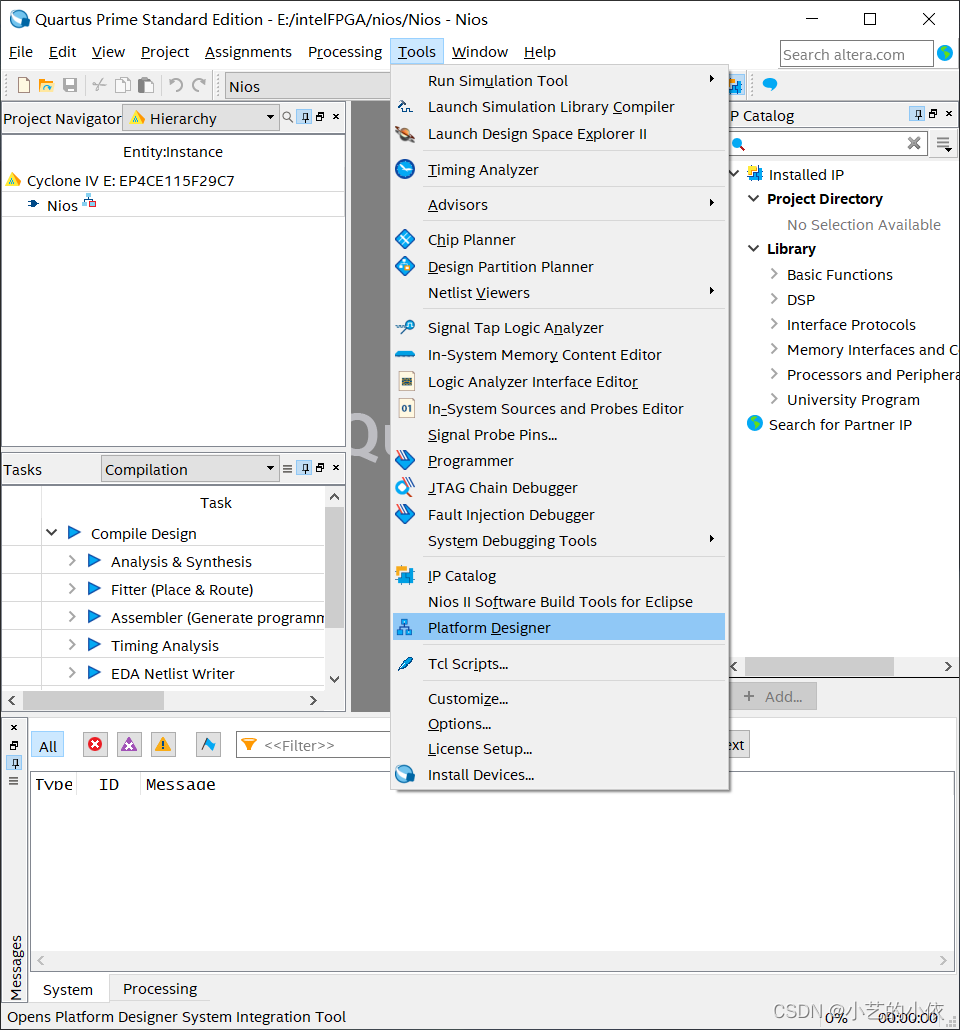

找到tools，选择如下图（如果是quartus II就找Qsys，应该是大差不差的）

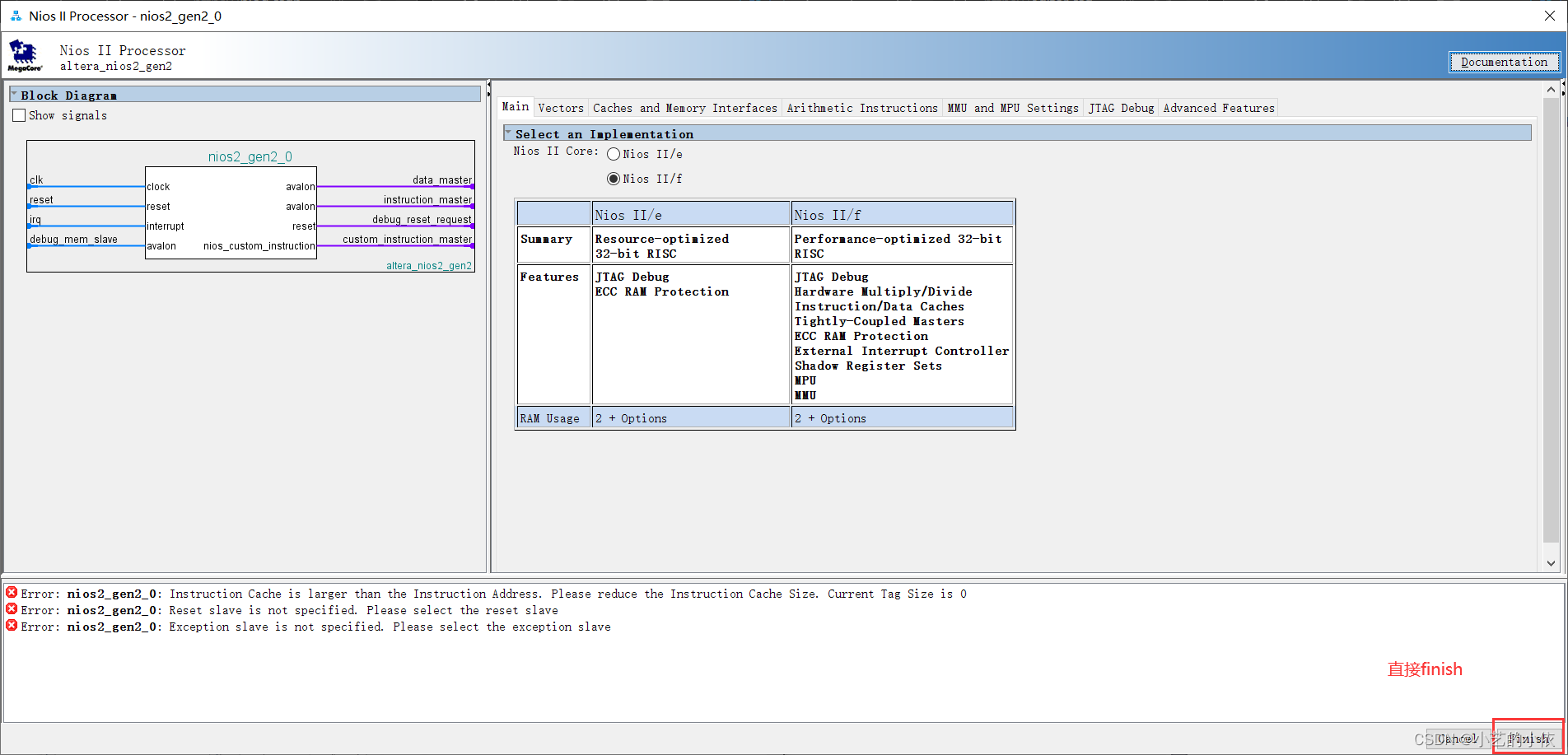

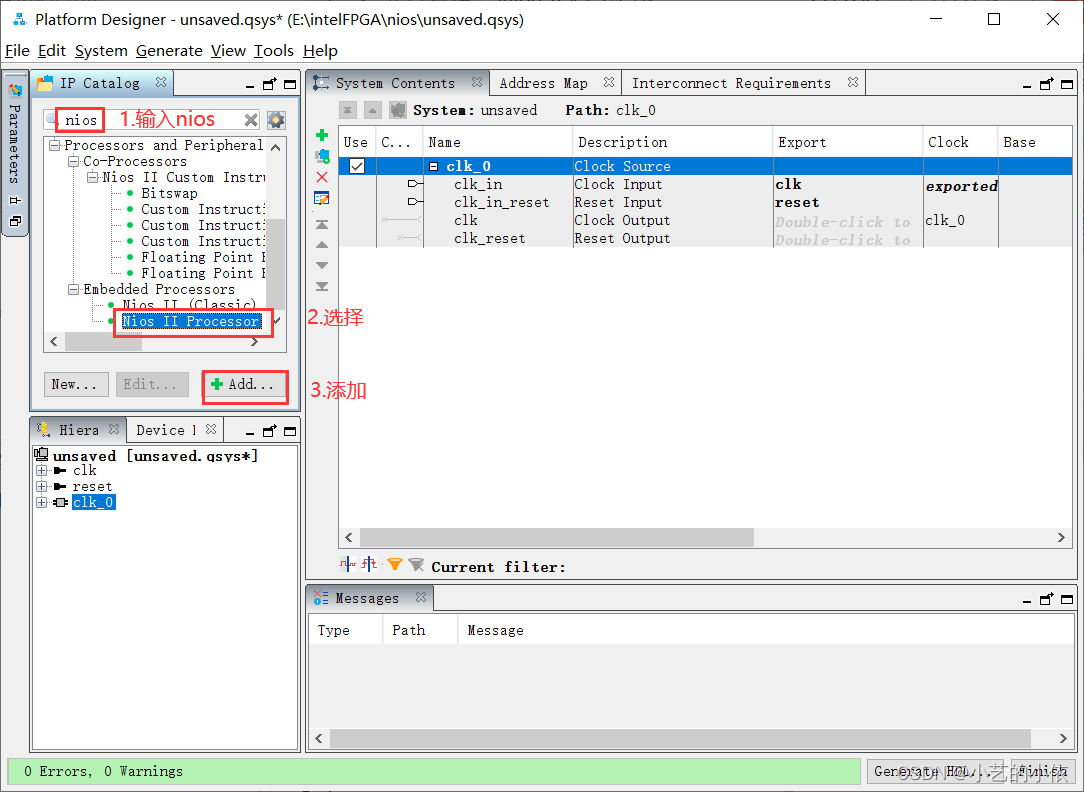

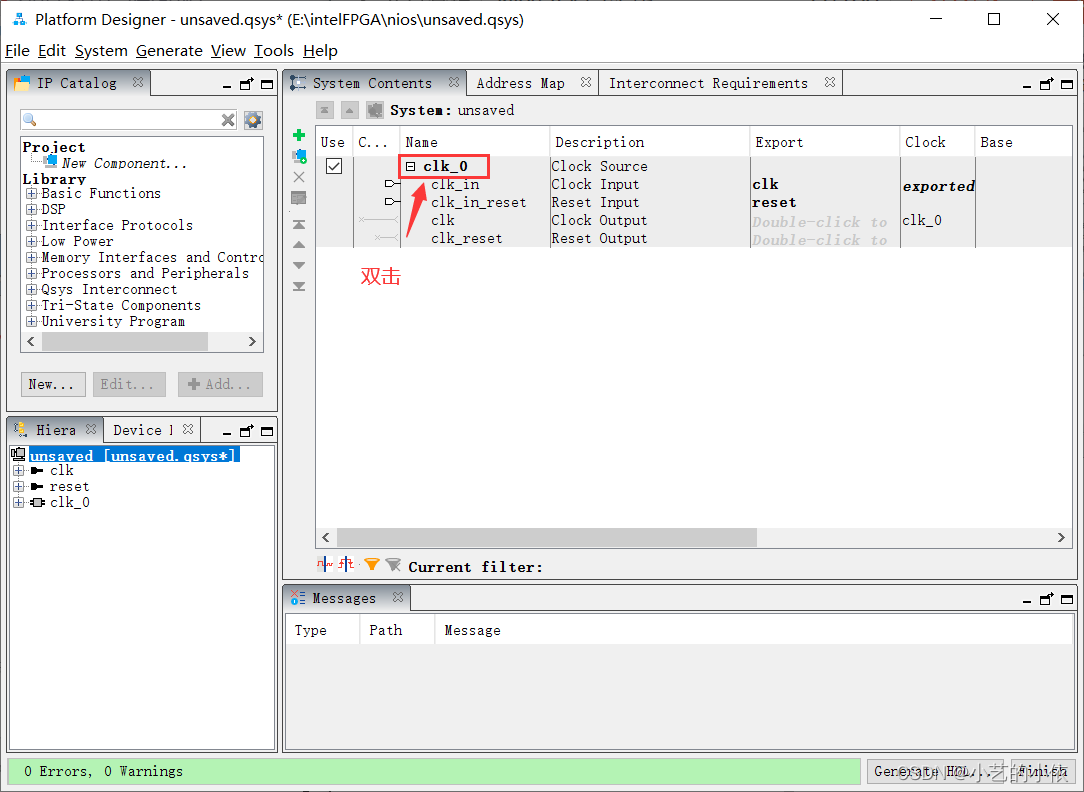

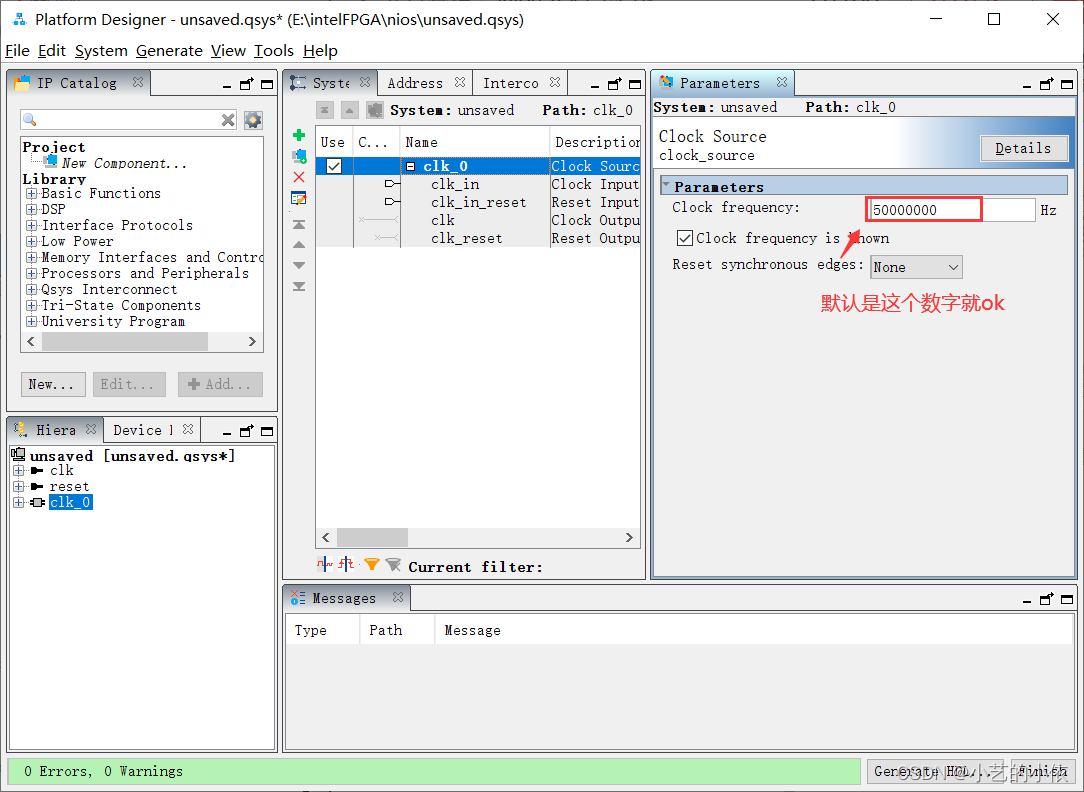

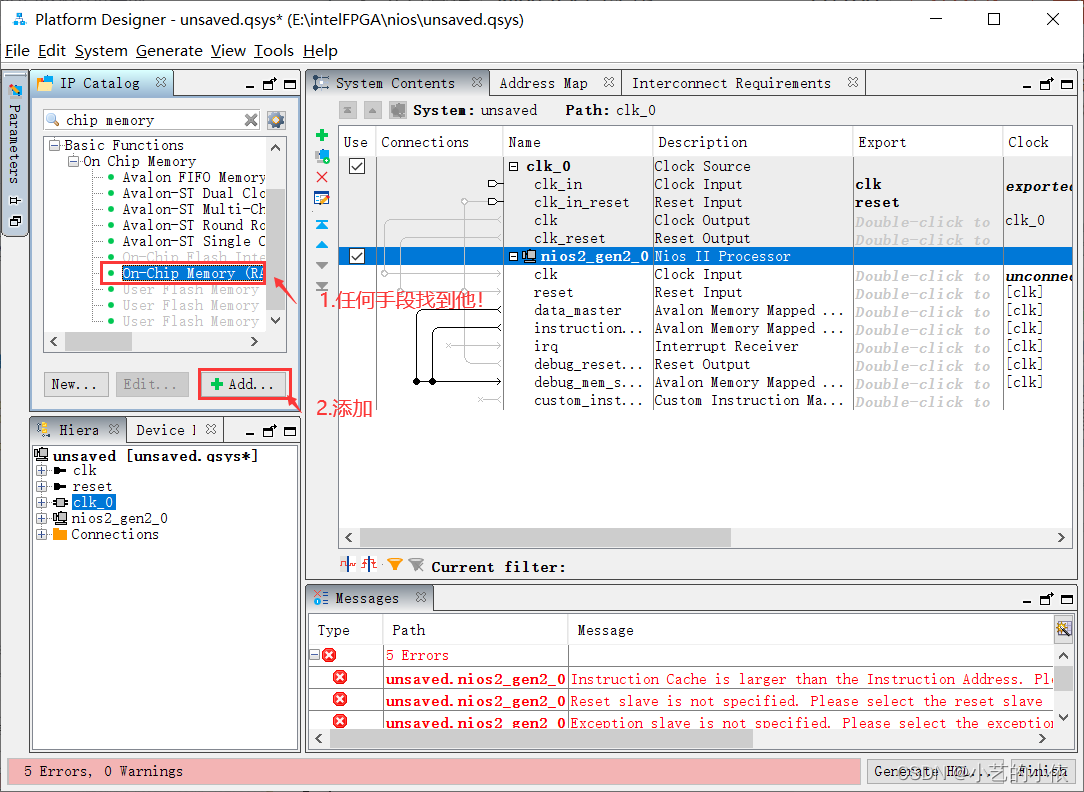

接下来跟图走

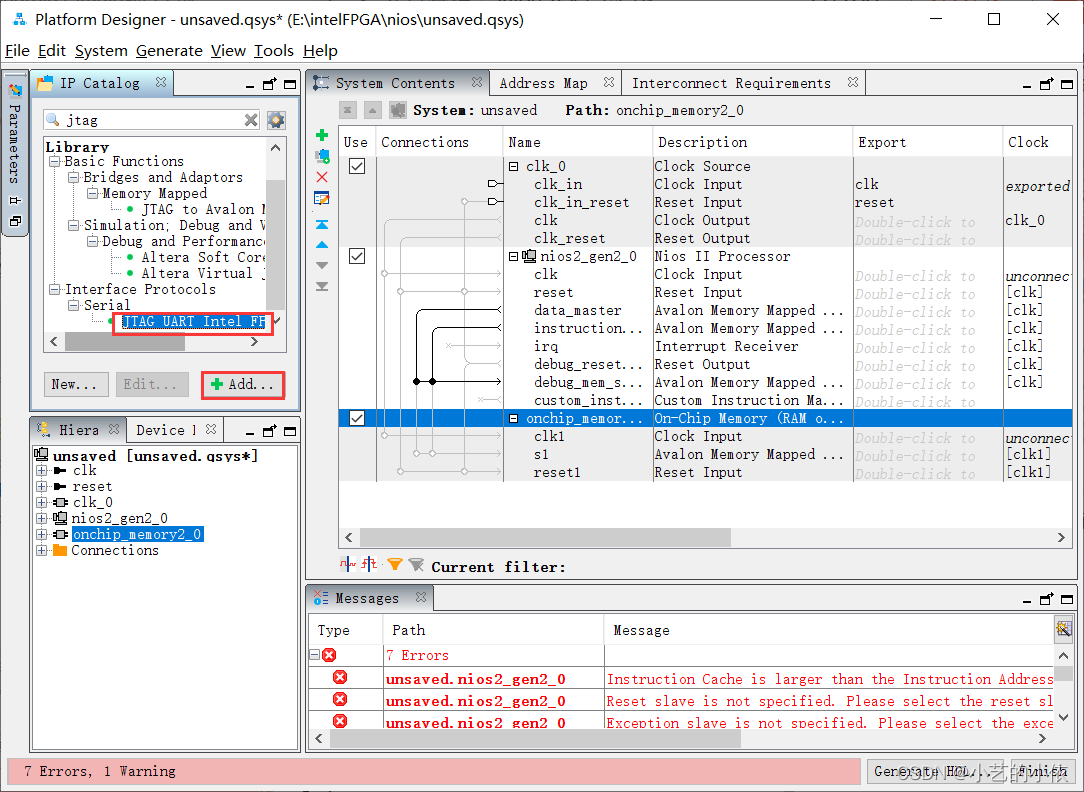

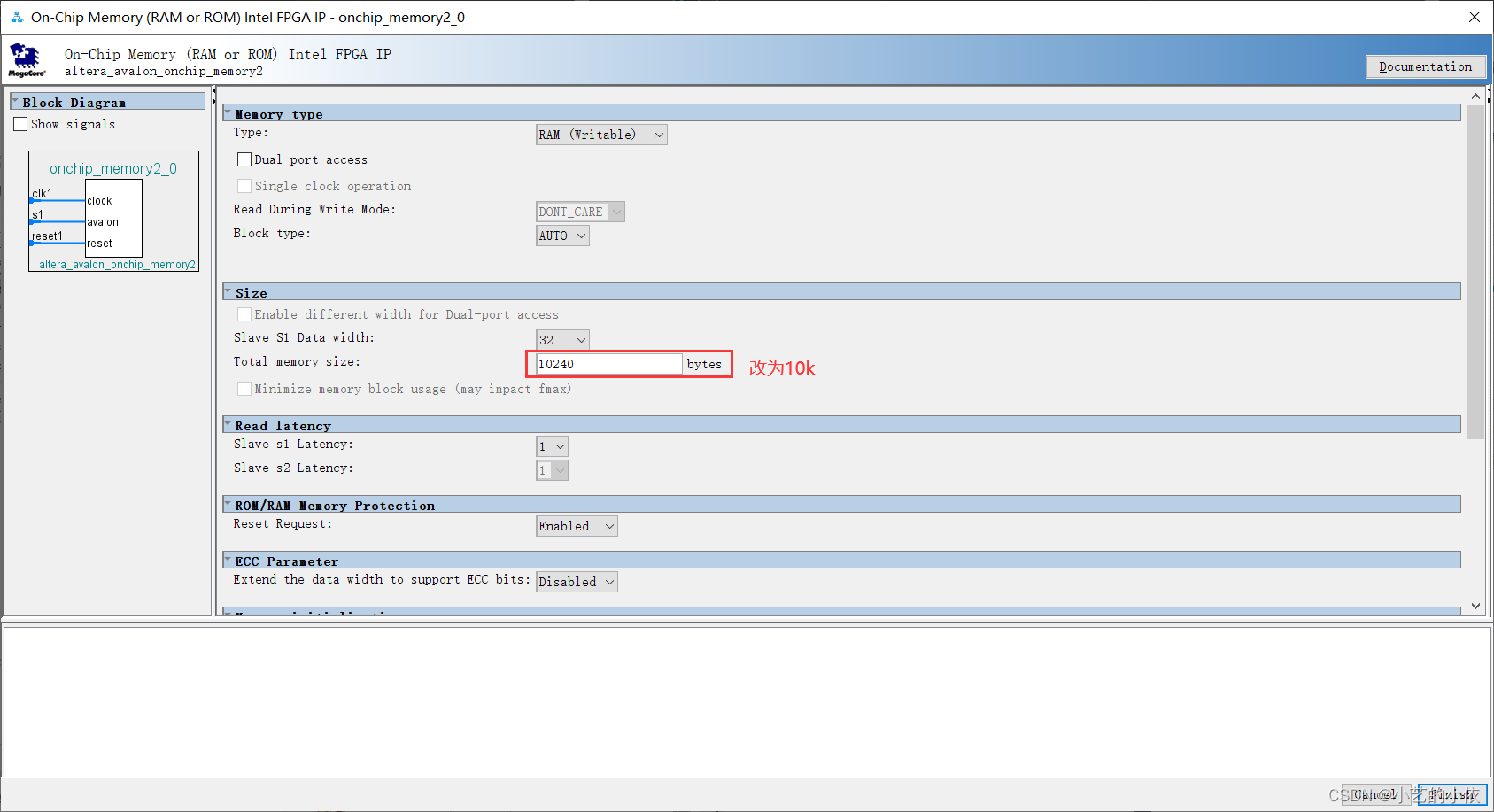

设置为10k之后就可以直接右下角finish，添加JTAG UART
直接默认finish

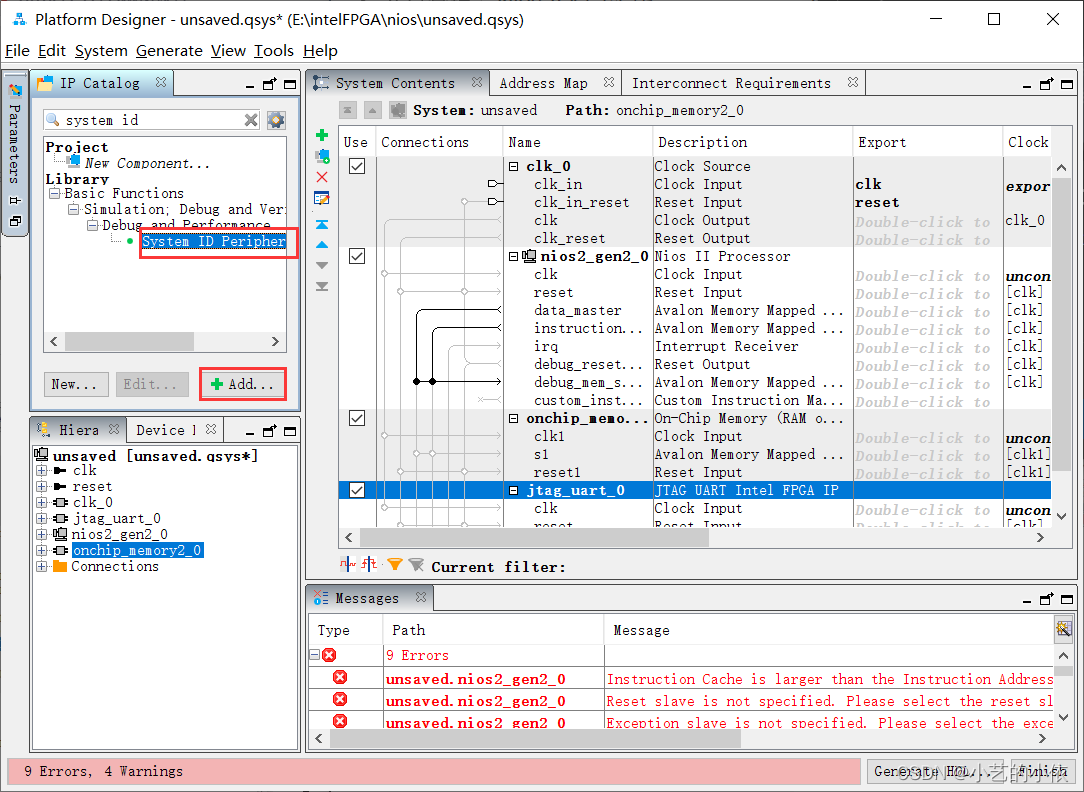

添加System ID Peripheral，依然是默认直接finish

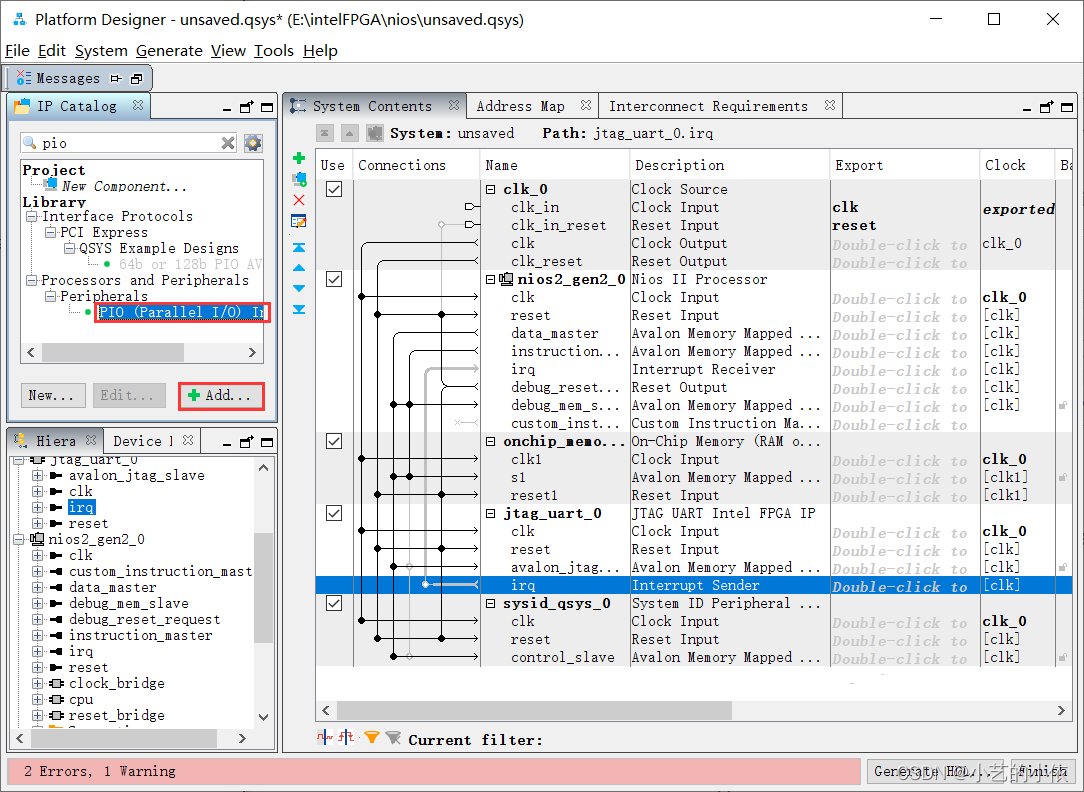

添加pio接口，默认width：8bit和direction：output，finish

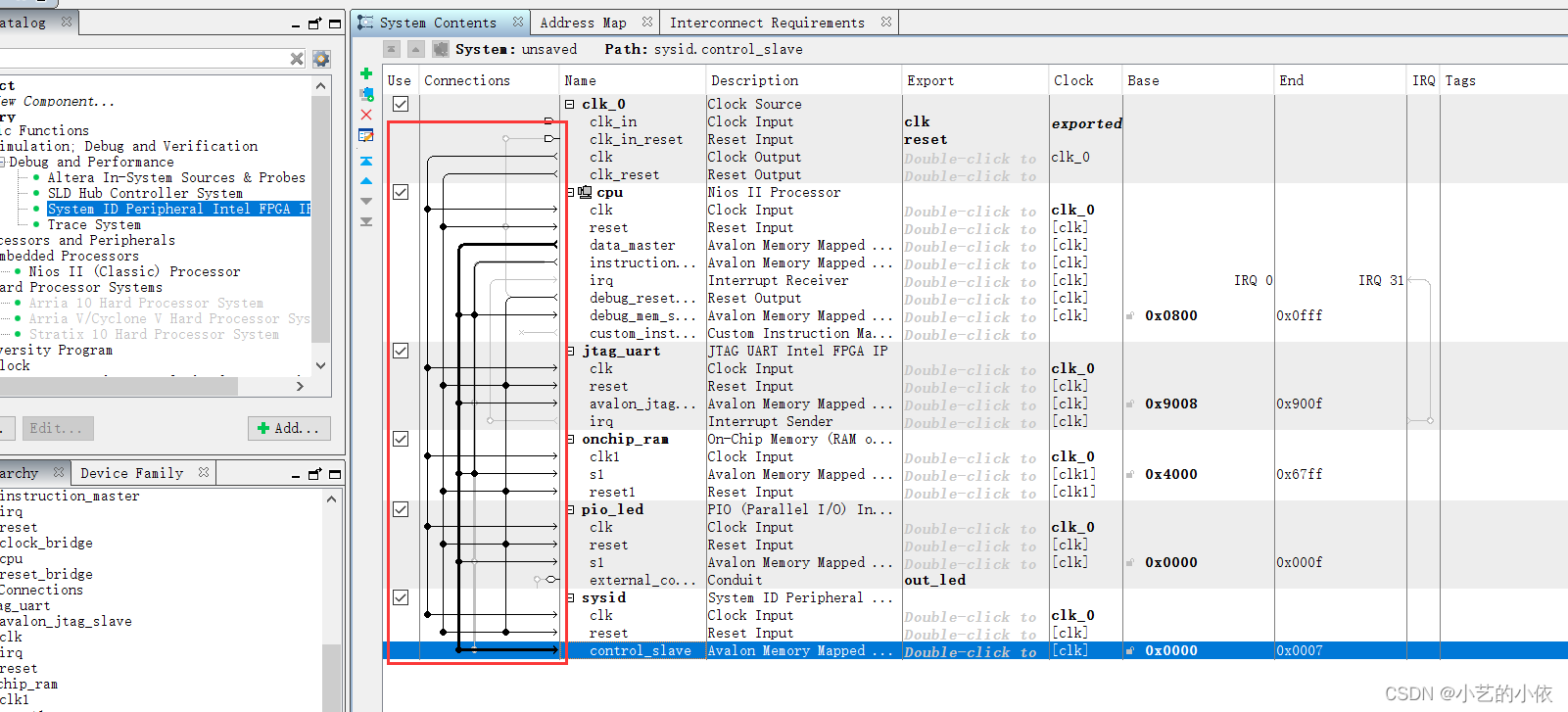

clk，reset，datamaster需要和其他所有IP核连接，nios ii的指令端口（instruction_master)只与存储器进行连接，nios ii中的jtag_debug_model_reset与外部IP核进行连接 。jtag端口的中断信号的连接，其中0表示中断的优先级（可以进行设置）
后续工作

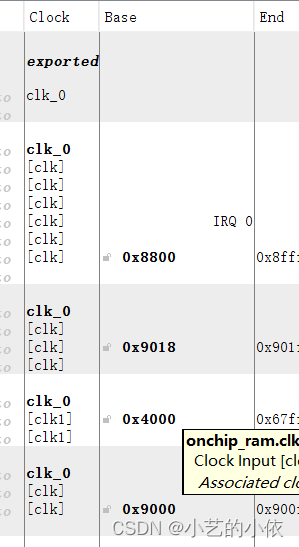

点击system，选择assign base addresses，base栏出现如下字符既是ok

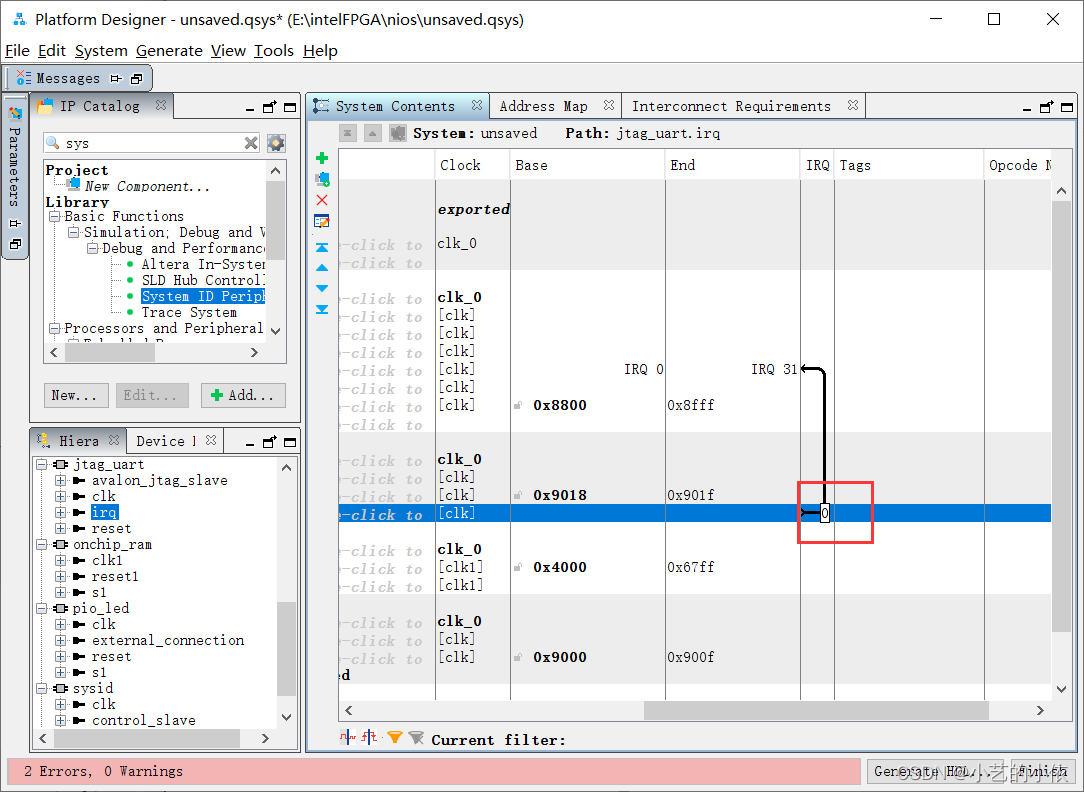

在IRQ标签点选如下图部分，出现值为0的中断信号

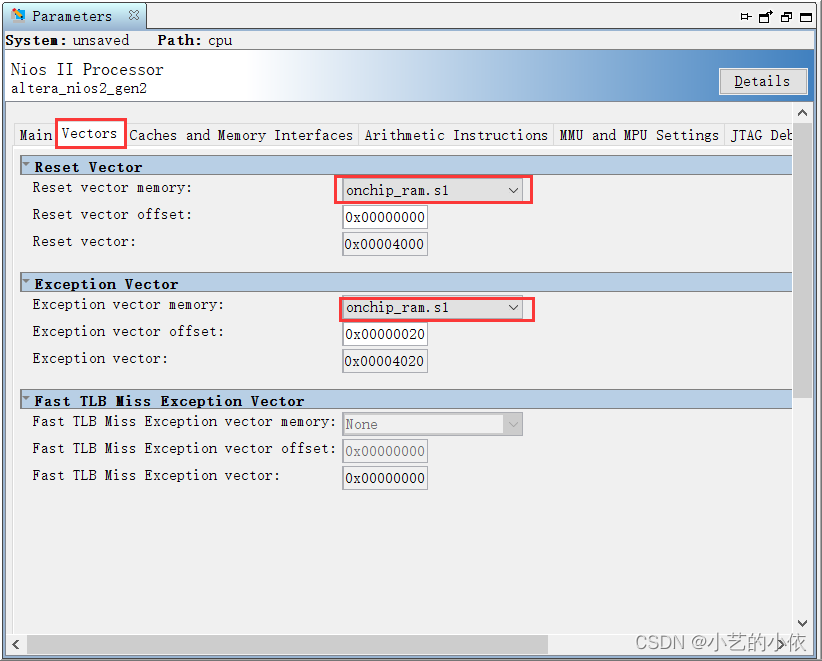

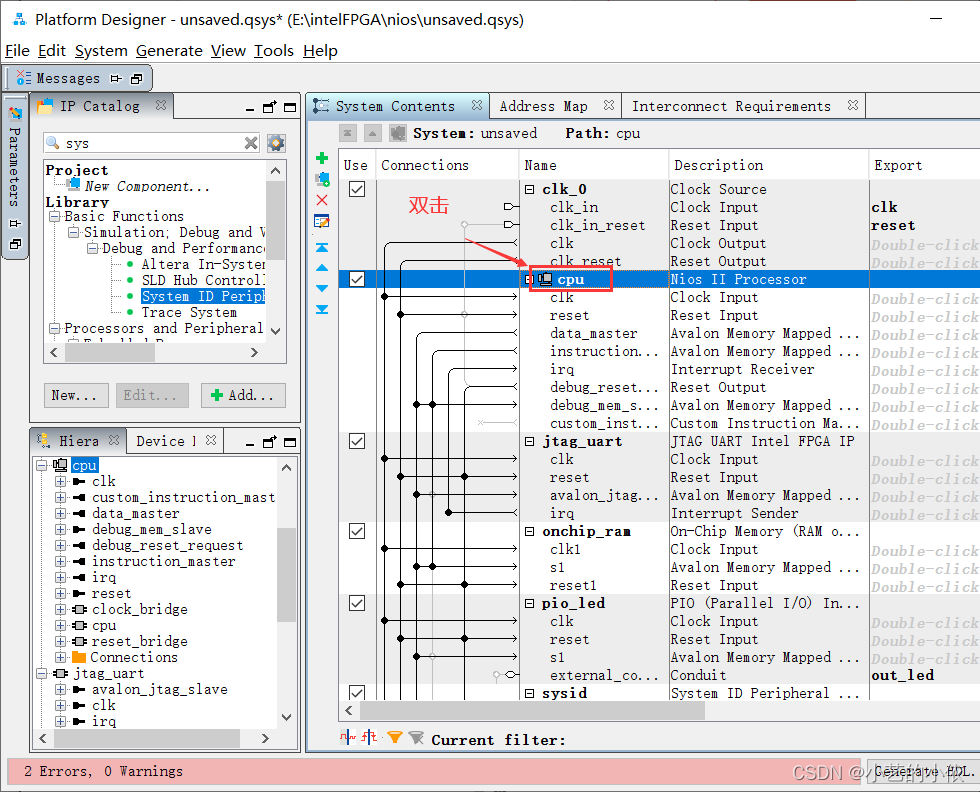

指定nios的复位和异常地址

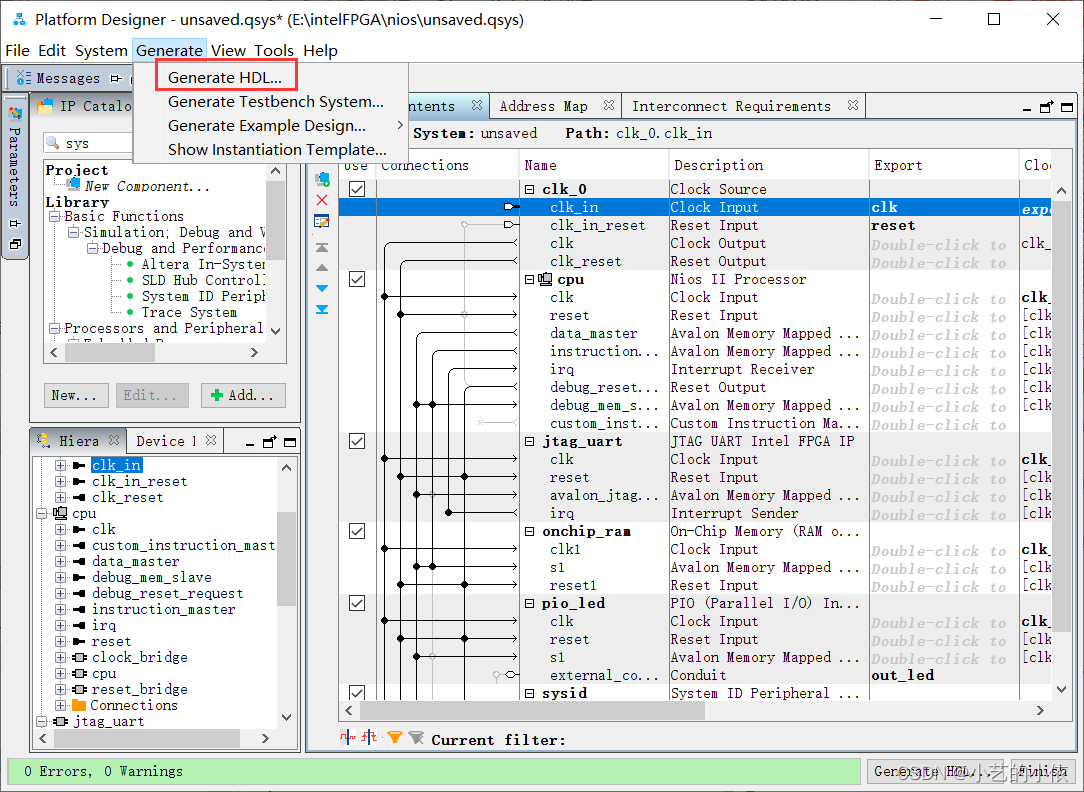

生成Qsys系统
