在Vivado设计中，maxThreads（最大线程数）与增量编译（Incremental Compile）是两种不同的优化策略，分别针对编译效率和迭代效率进行优化，二者可结合使用以提升整体设计流程性能。

一、核心区别与作用范围

特性	maxThreads	增量编译
优化目标	提升单次编译速度（综合/实现阶段）	减少重复编译时间（适用于设计微调）
实现原理	多线程并行处理任务	复用已有布局布线结果（*.dcp文件）
适用场景	首次编译或大规模设计修改	小范围逻辑调整（如代码改动≤5%）
硬件依赖	依赖CPU核心数（建议设为逻辑核心1-1.5倍）	依赖设计相似度（需≥80%相似度才有效）8

二、协同关系与互补性

并行加速与局部复用
- maxThreads通过多线程加速单次编译，适用于全量编译或首次增量编译。例如，将线程数从默认2提升至8，编译时间可缩短约17%。
- 增量编译通过复用已有结果减少重复编译的计算量，尤其适用于调试阶段的小修改，可节省约30%时间。
联合应用场景
- 初始编译：使用高maxThreads（如16线程）快速完成全流程。
- 迭代优化：启用增量编译并保持合理线程数（如8线程），仅处理修改部分，避免重复计算。
配置优先级
- 硬件资源充足时：优先设置maxThreads最大化单次编译速度。
- 频繁调试阶段：启用增量编译降低重复工作量，辅以中等线程数避免资源争用8。

三、使用注意事项

maxThreads限制
- 线程数过高可能导致CPU切换开销增加，建议通过递增测试（如从4逐步增至16）确定最优值。
- 内存消耗随线程数线性增长，需确保系统有足够空闲内存（如每线程预留1-2GB）。
增量编译条件
- 需提前生成参考设计检查点（*.dcp文件），并通过report_incremental_reuse验证设计相似度8。
- 若设计改动超过20%，增量编译效率可能低于全量编译。

四、`maxThreads说明及配置`

在Vivado中，maxThreads参数用于控制编译阶段（如综合和实现）的并行线程数，直接影响资源利用率和编译速度。

1、`maxThreads`的最大值

无固定上限
Vivado未对maxThreads设置严格上限，但实际有效值取决于CPU的物理核心数与超线程能力。例如：
- 8核16线程的CPU，建议设置≤16；
- 4核8线程的CPU，建议设置≤8。效率详见vivado中设置多线程编译。
默认值差异
- Windows系统：默认2线程；
- Linux系统：默认4或8线程（不同版本可能有差异）。

2、`maxThreads`的作用

加速编译过程
多线程可显著提升综合（Synthesis）和实现（Implementation）阶段的处理速度。例如：
- 某工程从默认2线程改为8线程后，编译时间从52分钟缩短至43分钟；
- 合理设置线程数可提升约20%-30%的效率。VIVADO编译加速。
资源利用率优化
多线程能充分利用CPU资源，减少空闲等待时间，尤其适用于大规模设计或复杂布局布线任务。

3、设置建议与注意事项

推荐设置范围
- 建议设置为CPU逻辑核心数的1-1.5倍（如16核CPU可设置16-24）；
- 若不确定，可通过递增测试（如从4逐步增加到16）观察编译速度和资源占用情况。
过高线程数的风险
- 线程数过高可能导致CPU线程切换开销增大，反而降低效率（类似Tomcat线程过多导致的性能下降问题）；
- 可能引发内存或I/O资源争用，影响系统稳定性。
其他优化策略
- 结合增量编译（Incremental Compile）进一步缩短编译时间；
- 跨版本兼容性：不同Vivado版本需单独配置线程参数。

4、永久生效设置方法

通过合理配置maxThreads，可以在保证系统稳定的前提下显著提升Vivado编译效率，建议根据硬件性能进行针对性优化。要实现set_param general.maxThreads命令的永久生效，避免每次手动输入，可通过以下两种方法配置：

方法一：通过全局配置文件（推荐）

创建脚本文件
新建一个名为Vivado_init.tcl 的文本文件，内容为：
```
set_param general.maxThreads 8
```
文件存放路径

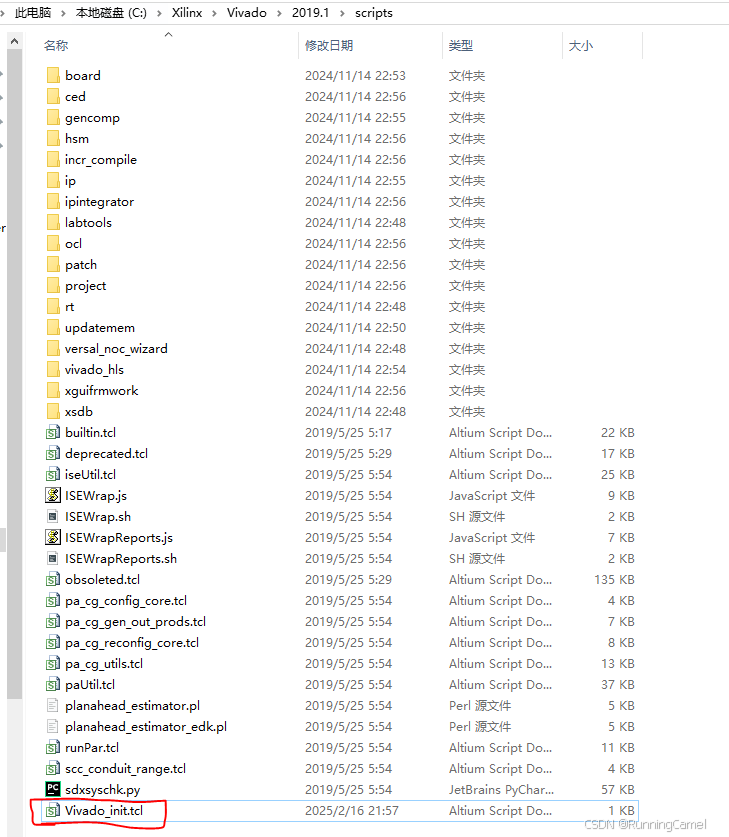

- 将文件放入Vivado安装目录的scripts子目录中，例如：
注意：文件名必须严格为Vivado_init.tcl （不区分大小写）。
验证生效
重启Vivado后，在Tcl Console输入get_param general.maxThreads，若返回8即表示配置成功。如下图，Vivado启动后，首先执行了Vivado_init.tcl脚本，并设置了最大线程数为8。

方法二：用户目录配置文件

若需要针对当前用户生效，可将Vivado_init.tcl 文件放在用户目录的Xilinx配置路径中：

Windows用户目录：

C:\Users\<用户名>\AppData\Roaming\Xilinx\Vivado\

5、附加说明

多版本兼容性：不同Vivado版本需单独配置，建议根据实际安装路径调整。
脚本扩展性：可在Vivado_init.tcl 中添加其他初始化命令（如禁用JTAG自动刷新）。
日志验证：启动Vivado时，观察Tcl Console是否显示Sourcing Vivado_init.tcl ，确认脚本已加载。

五、联合配置脚本

在Vivado_init.tcl 中同时设置线程和增量编译参数：

set_param general.maxThreads 8 # 设置线程数
set_property STEPS.PHYS_OPT_DESIGN.IS_ENABLED true [get_runs impl_1] # 启用增量编译优化

首次编译：全量运行并导出impl_1目录下的*.dcp文件。
后续修改：在Implementation设置中指定参考DCP文件，并保持高线程数运行，见参考文章。

六、性能对比案例

场景	全量编译（8线程）	增量编译（8线程）
首次编译时间	60分钟	-
逻辑微调后编译时间	55分钟	38分钟
资源占用	CPU 90%，内存12GB	CPU 70%，内存8GB
