计算机视觉——对极几何与基础矩阵

1、实验需求

1.求解图像之间的基础矩阵：分别用七点、八点、十点（匹配点），计算基础矩阵，实验图片包含三种情况，即（1）左右拍摄，极点位于图像平面上（2）像平面接近平行，极点位于无穷远（3）图像拍摄位置位于前后
2. 针对上述情况，画出极点和极线，其中点坐标要均匀分布于各行，避免只用排在前五特征点的方式。

2、语言和平台

语言：python2.7.13 （anaconda2）
平台：pycharm 2018.2

3、概念

对极几何和本质矩阵

对极几何其实就是将相机光心和特征点与空间点约束在一个平面上。

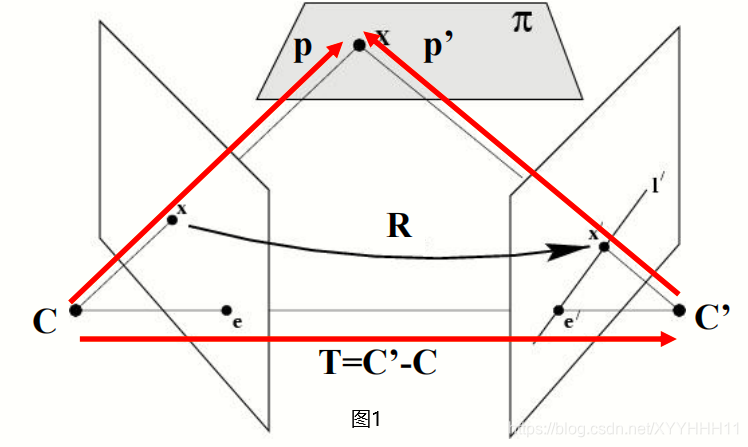

如图，相机光心在c位置时观测到空间点x（上方的x）投影到成像平面的x（下面的x）上，接着相机运动，相机运动到光心在c’位置的时候观测到空间点x投影到成像平面上的x’处，此时c、x、空间点x、x’、c’在一个平面上。
根据相机模型，可以轻松的得到：
$s_{1}x=KP$,$s_2{x}^{\prime }=K^{\prime }{P}^{\prime }$
=>归一化坐标：$x=Kp$,$x^{\prime }=K^{\prime }{p}^{\prime }$
=>$p=K^{-1}x$,$p^{\prime }=K^{\prime -1}x$
=>三点共面，$(p-T{)}^T(T\ast p)=0$
=>根据$p=R{p}^{\prime }+T$$(R^T{P}^{\prime }{)}^T(T\ast p)=0$
=>根据$T\ast p=Sp$,$(R^T{P}^{\prime }{)}^T(Sp)=0$
=>$(P^{\prime T}R{)}^T(Sp)=0$
=>$P^{\prime T}Ep=0$ (E本质矩阵)
以下是对极几何的几个相关概念：　　

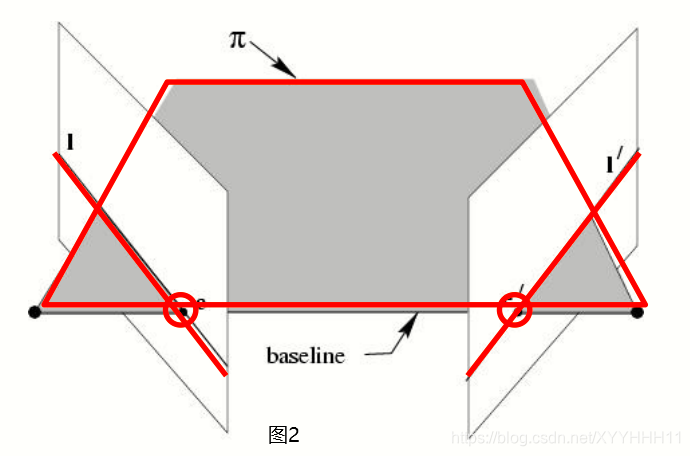

对极平面束：以基线为轴的平面束；即图2中的baseline
对极平面：任何包含基线的平面都称为对极平面，或者说是对极平面束中的平面；图2中的平面$\pi$就是一个对极平面
对极点：摄像机的基线与每幅图像的交点；即图2中的点e和e’
对极线：对极平面与图像的交线；例如，图2中的直线l和l’

基础矩阵F

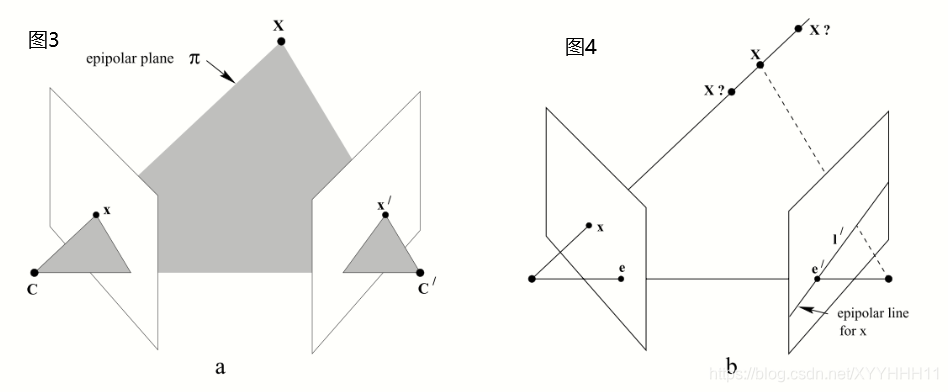

给定一对图像（同一场景不同视角得到的图像），对于图3上的任一像点x，在图4中都有一条与之对应的对极线l′，该对极线是像点x与过第一个相机中心C射线在图4上的投影，并且图4中与x相匹配的像点x′必定在该对极线上。因此，存在一个像点x到另一个图像上对极线l′的映射：x→l′
基础矩阵F表示的就是这种从点到直线的映射。

F矩阵为3*3，秩为2，自由度为7的矩阵，kF也为基础矩阵，即相差一个尺度自由度
由上面的运算结果$P^{}$
