对极几何基础矩阵原理及实现

对极几何基础矩阵原理以及实现

原理参考：https://www.cnblogs.com/sunny-li/p/7500541.html

1、基本概念

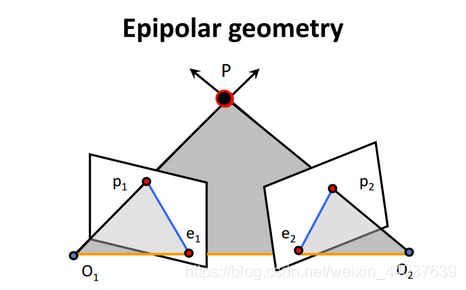

立体成像的基本几何就是对极几何。下图是最经典的对极几何示意图。

O1和O2是两个相机的主点（可以是不同时刻）。P为空间中一个物点，两个相对的白色平面是像面，p1和p2是P点在像面上的对应点，e1 e2为像面和O1 O2的交点。O1O2为基线，也被称作相机的移动方向。

下面介绍极点的性质：
极点
=像平面和的基线O1O2交点
=O2在相机1上的像点为e1
=基线的平行线在各自像面上的消失点

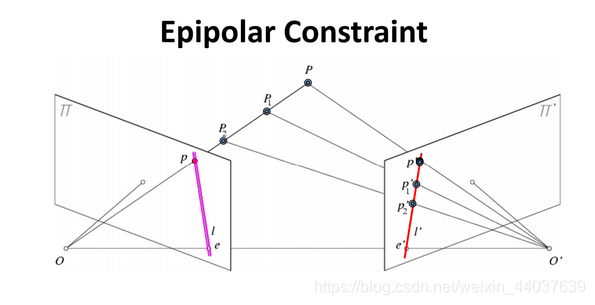

对极约束
p点在像面2上的对应点一定在极线l’上。

2、基础矩阵

如果已知基础矩阵F，以及一个3D点在一个像面上的像素坐标p，则可以求得在另一个像面上的像素坐标p’。这个是基础矩阵的作用，可以表征两个相机的相对位置及相机内参数。

下面具体介绍基础矩阵与像素坐标p和p’的关系。

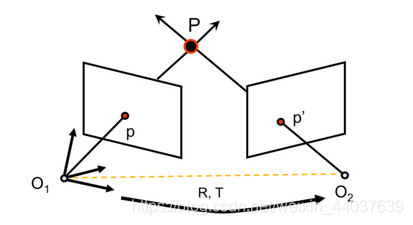

以O1为原点，光轴方向为z轴，另外两个方向为x, y轴可以得到一个坐标系，在这个坐标系下，可以对P, p1(即图中所标p), p2(即图中所标p’)得到三维坐标，同理，对O2也可以得到一个三维坐标，这两个坐标之间的转换矩阵为[R T]，即通过旋转Ｒ和平移Ｔ可以将O1坐标系下的点P1(x1, y1, z1)， 转换成O2坐标系下的P2(x2, y2, z2)。

则可知，P2 = R(P1-T) ———— (1)
采用简单的立体几何知识，可以知道
(2)
其中，p, p’分别为P点的像点在两个坐标系下分别得到的坐标（非二维像素坐标）。Rp’为极面上一矢量，T为极面上一矢量，则两矢量一叉乘为极面的法向量， 这个法向量与极面上一矢量p一定是垂直的，所以上式一定成立。（这里采用转置是因为p会表示为列向量的形式，此处需要为行向量）

采用一个常用的叉乘转矩阵的方法，
（3）
将我们的叉乘采用上面的转换，会变成
（4）
红框中所标即为本征矩阵E， 他描述了三维像点p和p’之间的关系
（5）
有了本征矩阵，我们的基础矩阵也就容易推导了
注意到将p和p’换成P1和P2式(4)也是成立的，且有
q1 = K1P1 (6)
q2 = K2P2 (7)
上式中， K1K2为相机的校准矩阵， 描述相机的内参数 q1q2为相机的像素坐标
代入式(4)中，得
（8）
上式中p->q1, p’->q2
这样我们就得到了两个相机上的像素坐标和基础矩阵F之间的关系了
（9）

2.1、基础矩阵性质

F有什么样的性质呢？简单说来， 3x3的矩阵，理论上9个自由度，但是需要符合以下两个约束
a)如果F为基础矩阵，那么kF也为基础矩阵
b)秩为2
所以减去两个自由度，F有7个自由度。

至于秩=2。我们知道，矩阵的秩有这么一个性质，矩阵相乘的秩不大于各矩阵的秩
那么，可以知道F其实是以下这些矩阵相乘的结果

其中，
