手机后摄自拍显示屏方案

手机后摄自拍显示屏方案

简介

1、手机后摄自拍显示屏作用

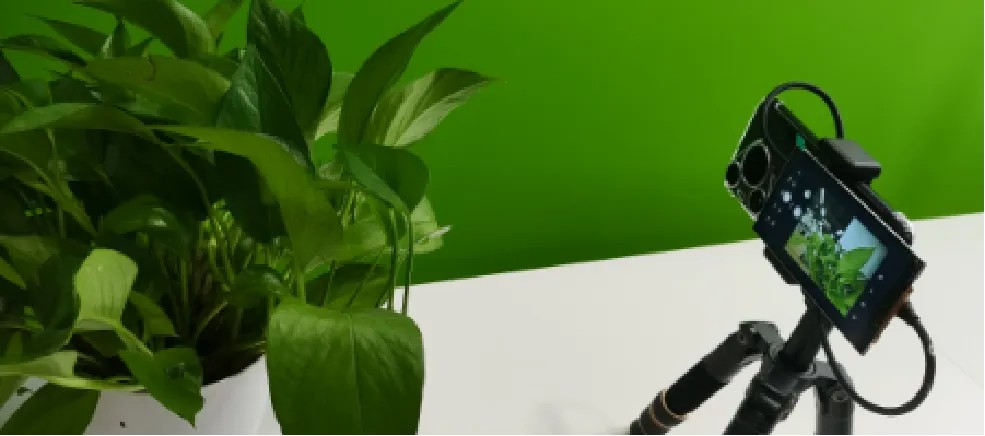

我们知道，手机前置摄像头的清晰度通常不如后置摄像头。为了解决用户在使用后置摄像头

自拍或直播时无法看到画面的问题，手机后摄自拍显示器是一个很好的解决方案（如图）

2、市面上已有产品

市面上当前产品为无线款：有以下缺陷：

1. 连接不稳定
2. 画面经过压缩显示模糊
3. 画面延时较高
4. 有死机或卡死现象

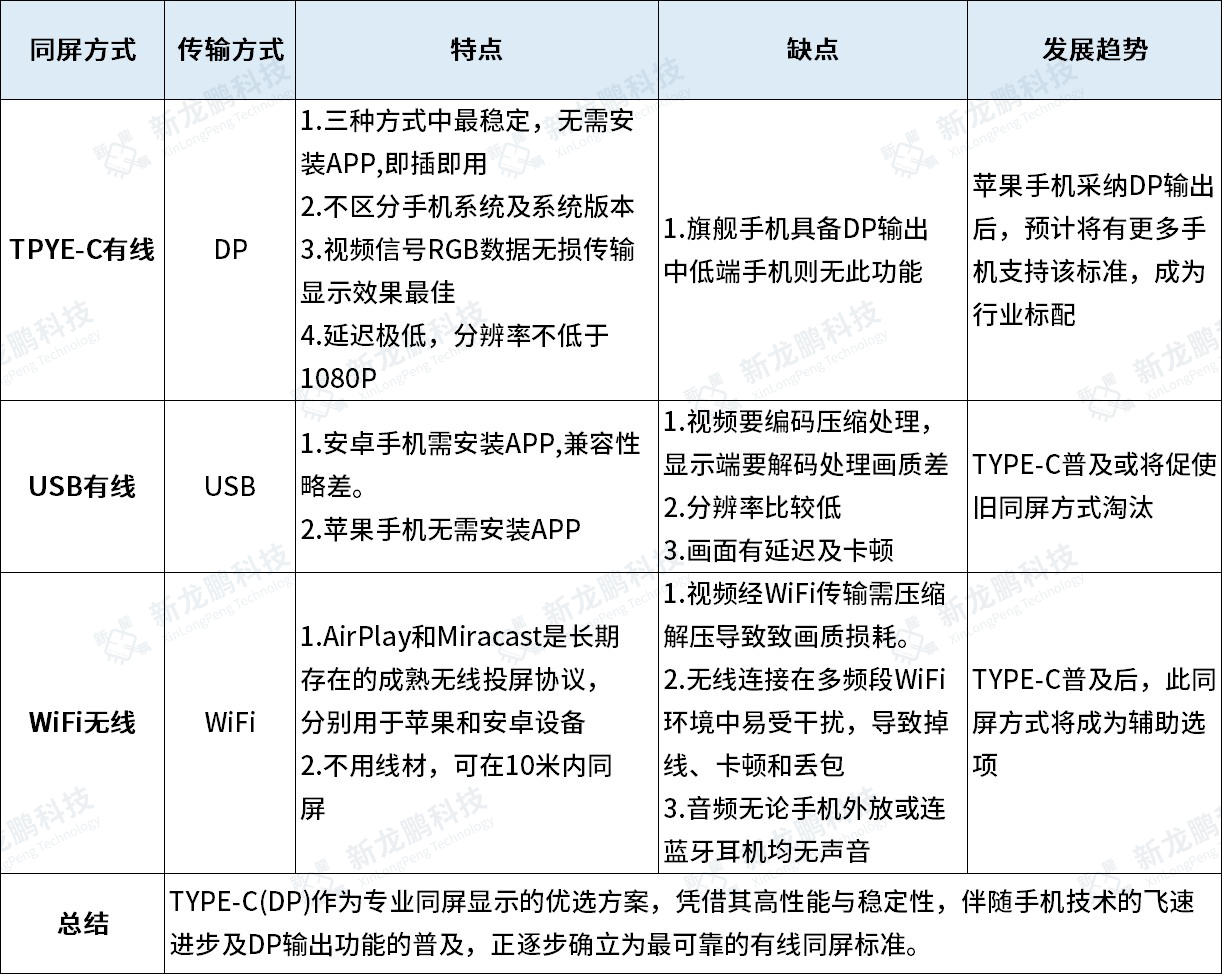

无线有线差异

应用组合模式

无画面专业处理情况

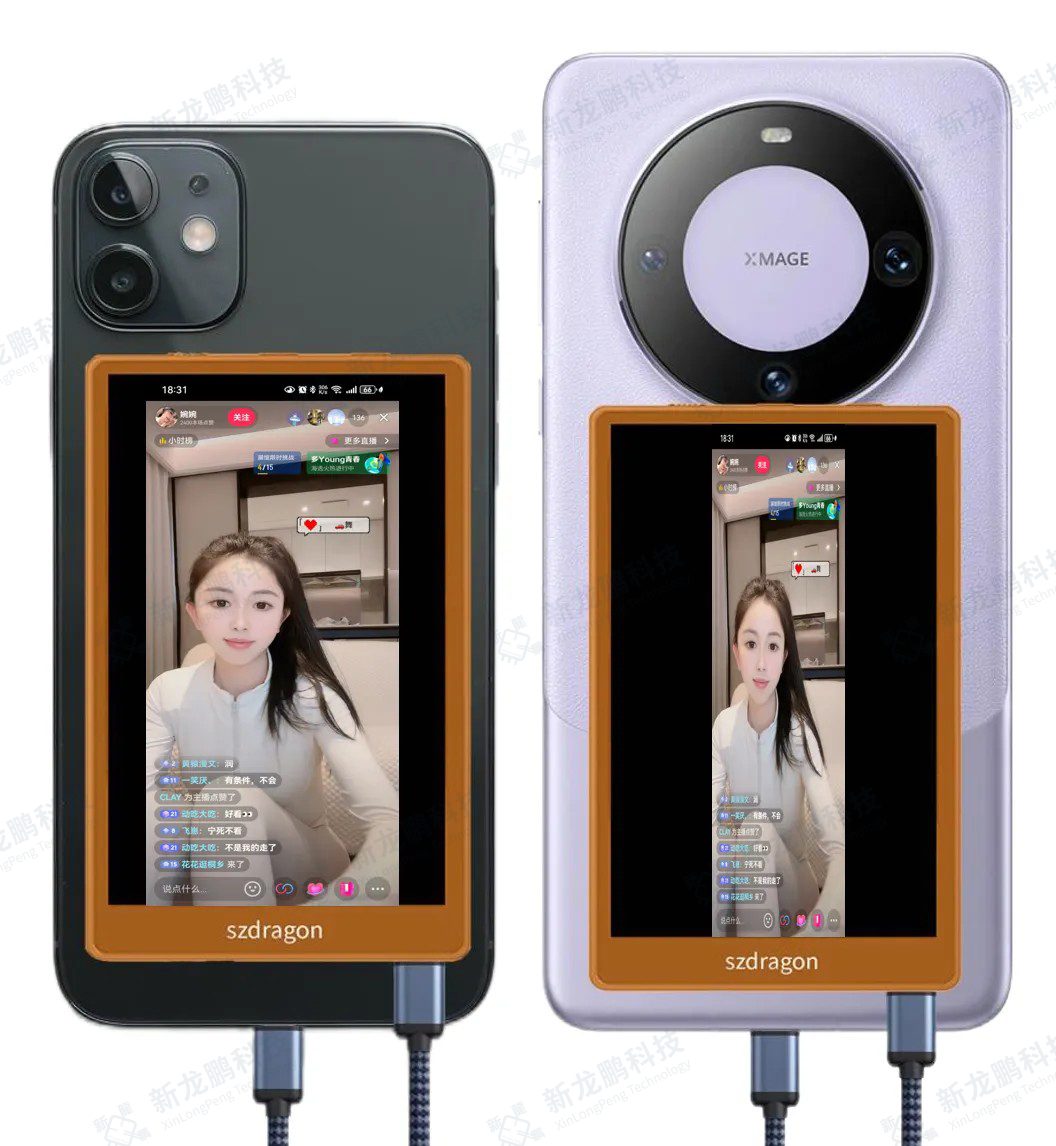

根据不同手机会出现以下两种显示效果，显然不能满足实际应用场景

方案一标准版方案——框图



1. 支持TypeC双盲插（手机可为显示器供电，并支持通过电源适配器反向充电）
2. 支持按比例显示或满屏显示，支持左右镜像或180度翻转
3. 画面无延时，无卡顿，无压缩显示（数据传输均是RGB888格式）
4. 屏幕最高分辨率支持1200*1920@60Hz
5. 支持外接USBHUB，可接麦克风，存储盘，补光灯等USB外设
6. 不支持竖屏横用

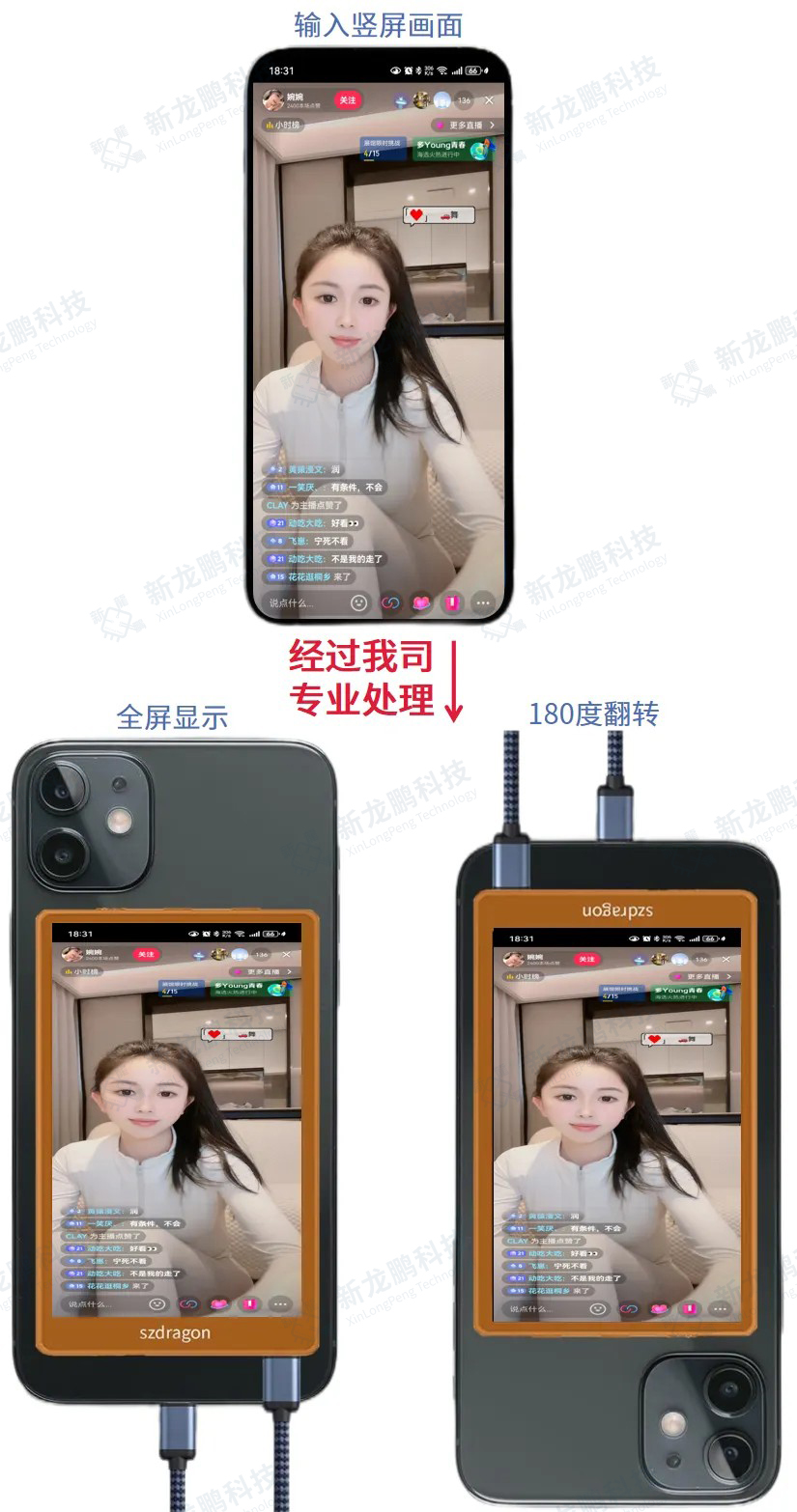

标准版方案处理效果----全屏显示

因不做任何处理画面无法满足应用场景，故通过智能获取有效图像区域，裁剪掉画面中黑色部分，并根据终端液晶屏的分辨率，重新计算与适配缩放参数，从而获得最佳显示效果。同时通过按键可选择多种显示比例，满足不同用户的习惯。



全屏显示：完全去掉黑边，由于屏的分辨率比例不等同输入画面分辨率，拉伸处理达到满屏效果。

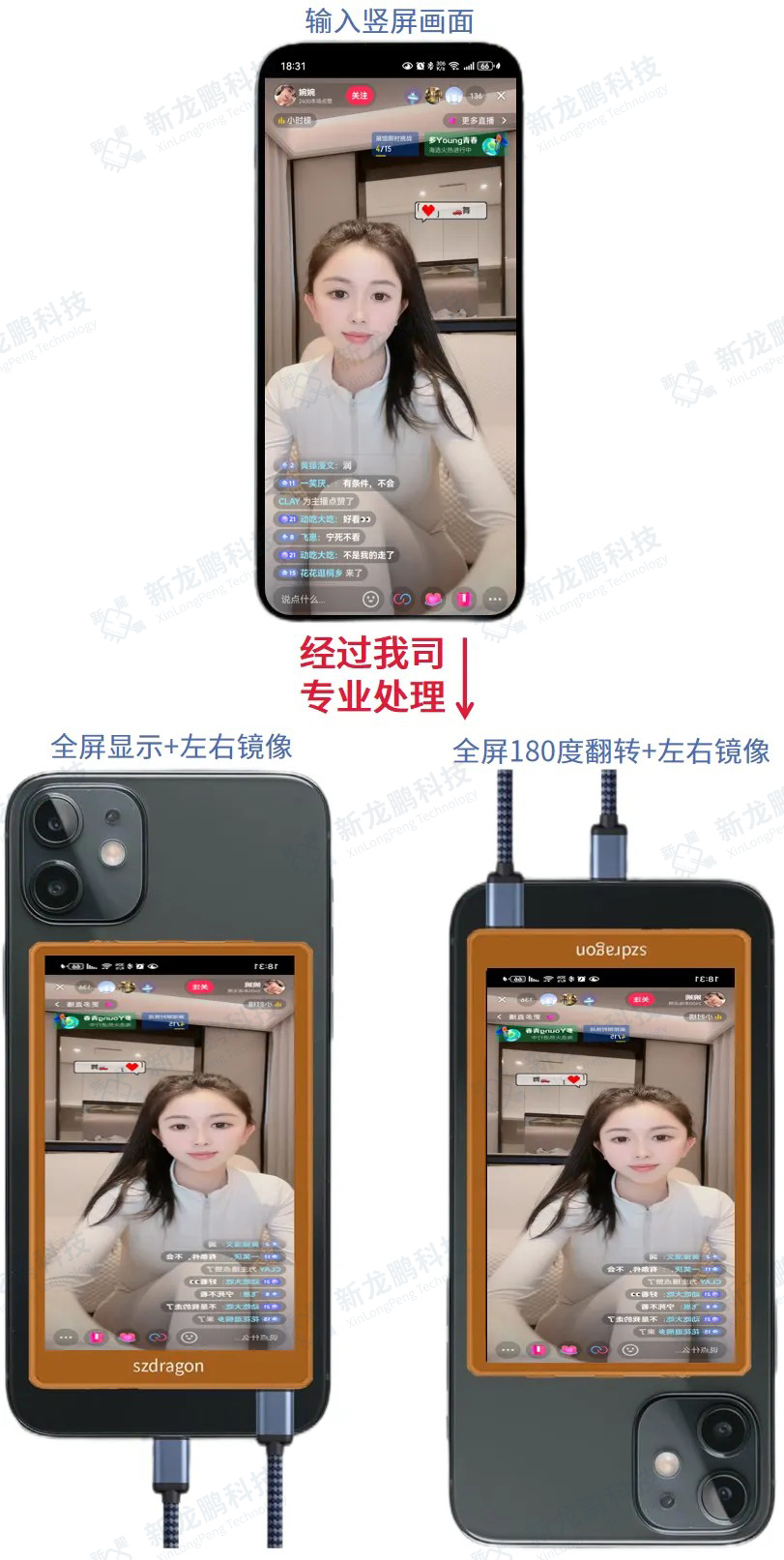

标准版方案处理效果——全屏显示+左右镜像

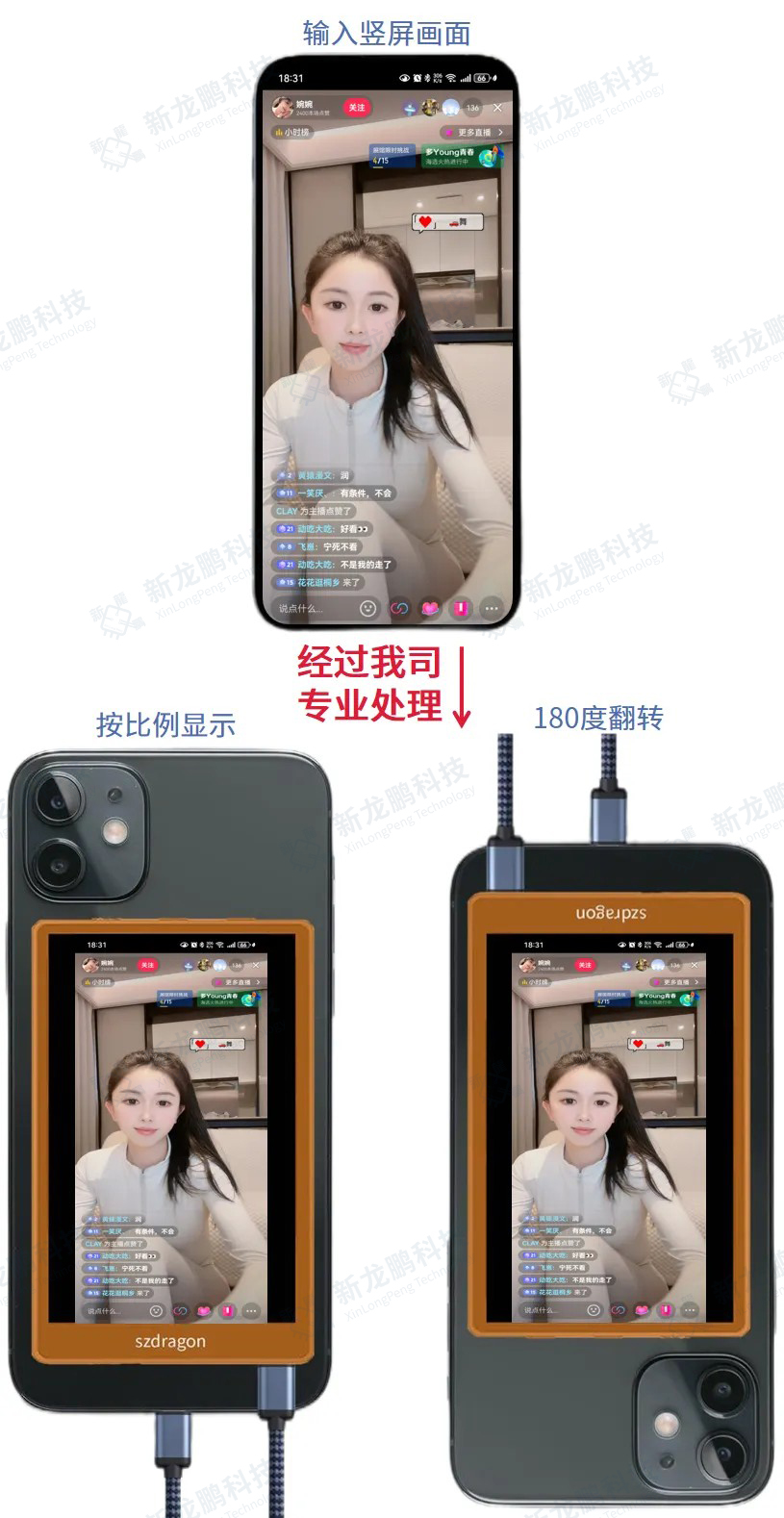

标准版方案处理效果----按比例显示

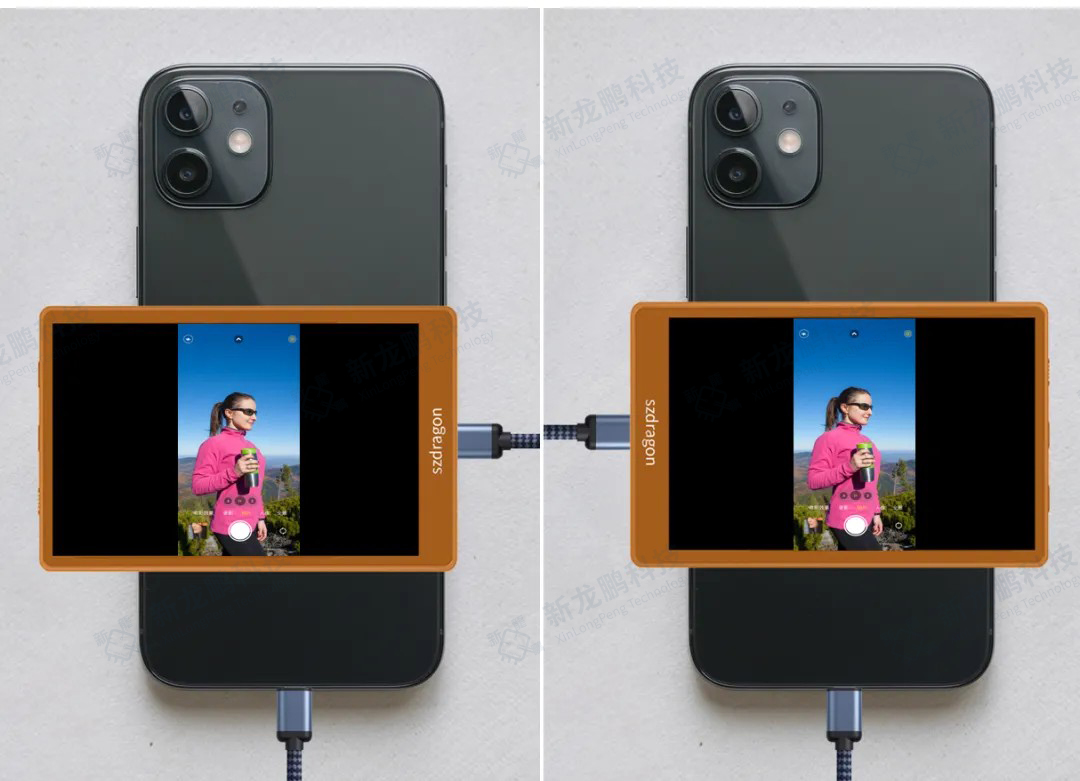

按比例非全屏显示：去掉部分黑边，由于屏的分辨率比例不等同输入画面分辨率，所以只能尽可能等比例显示（保留左右黑边）

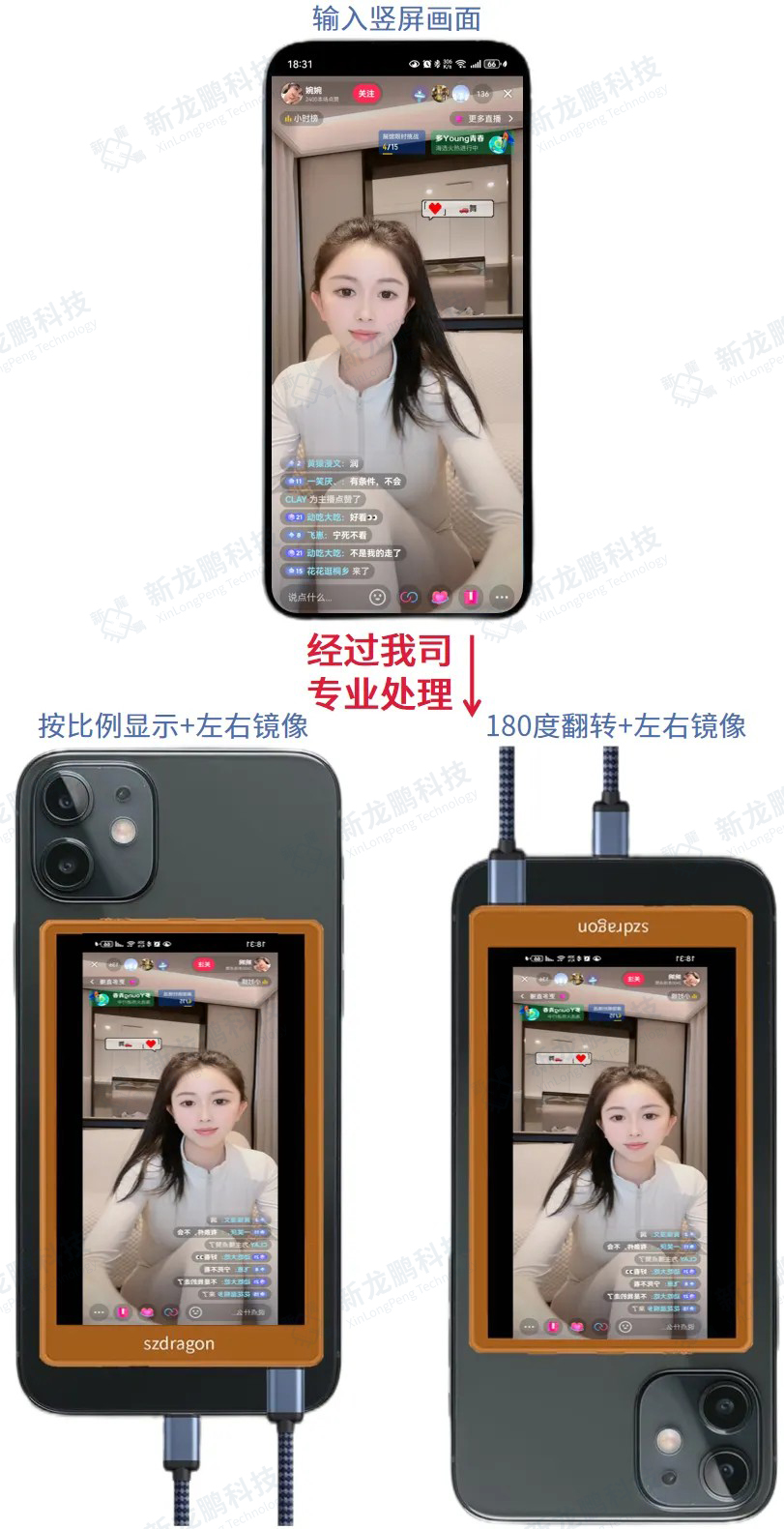

标准版方案处理效果——按比例显示+左右镜像

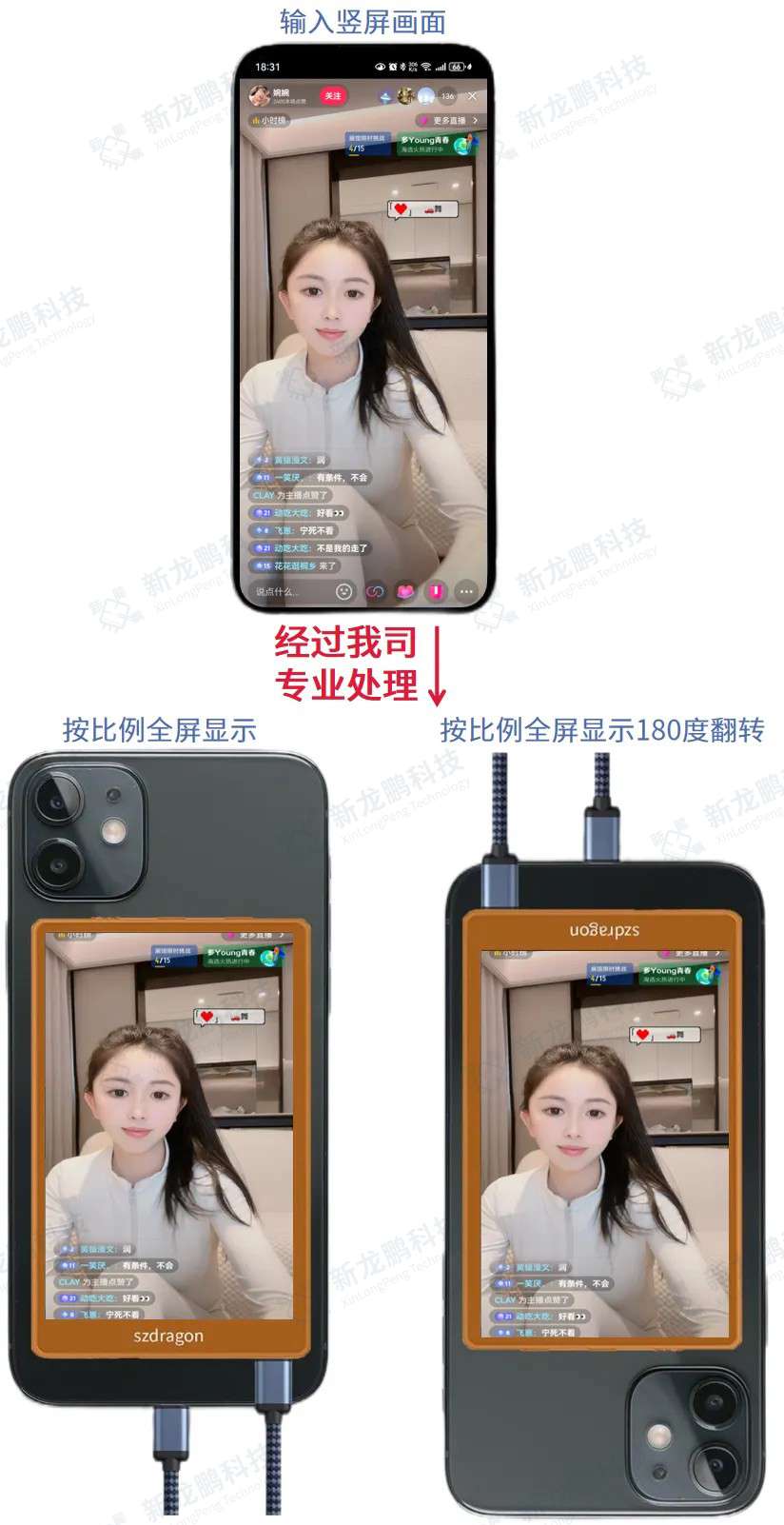

标准版方案处理效果——按比例全屏显示

按比例全屏显示：完全去掉左右黑边，由于屏的分辨率比例不等同输入画面分辨率，尽可能等比例全屏显示，会牺性上下部分有效像素。

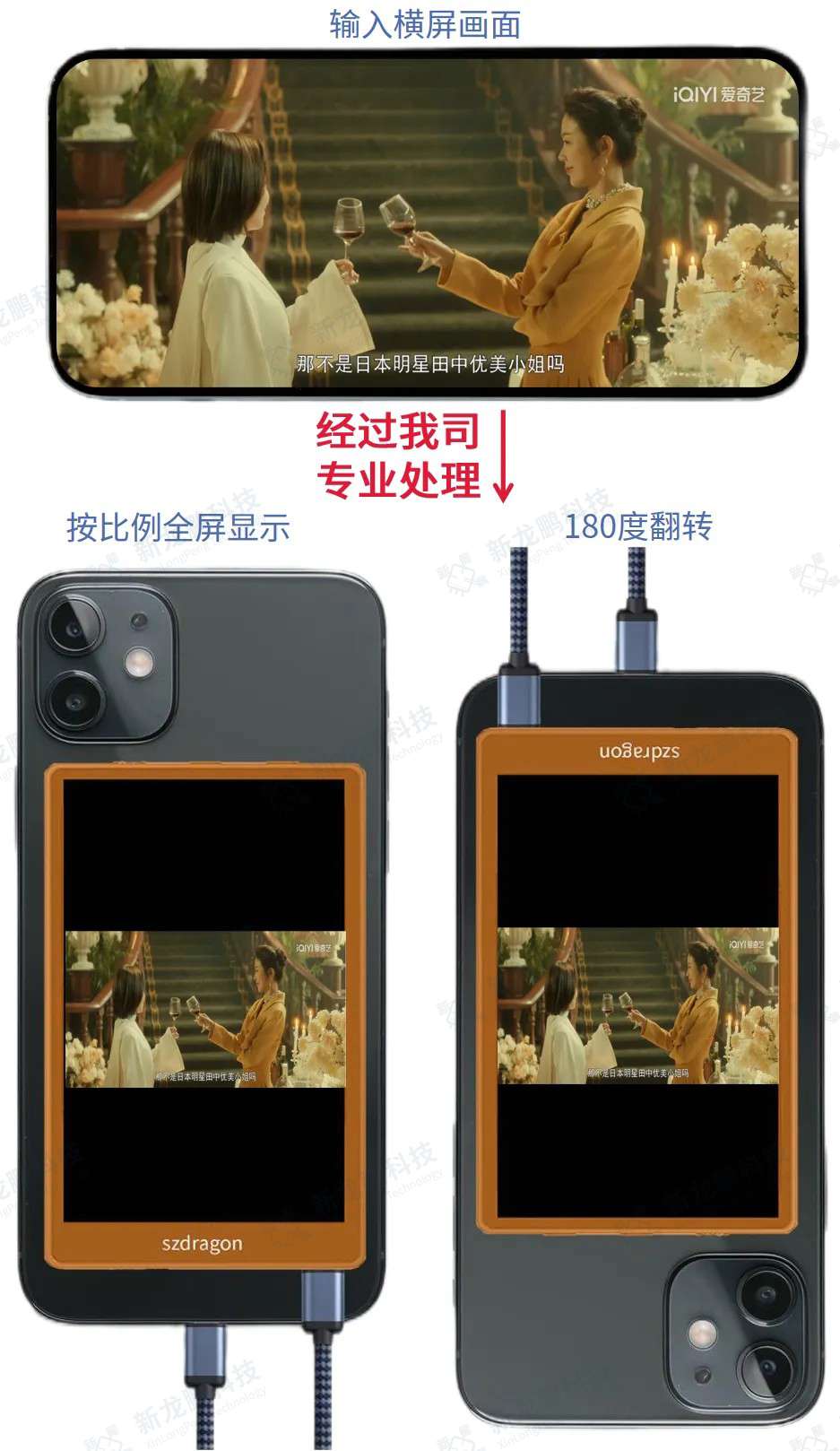

标准版方案处理效果——横屏画面按比例全屏显示

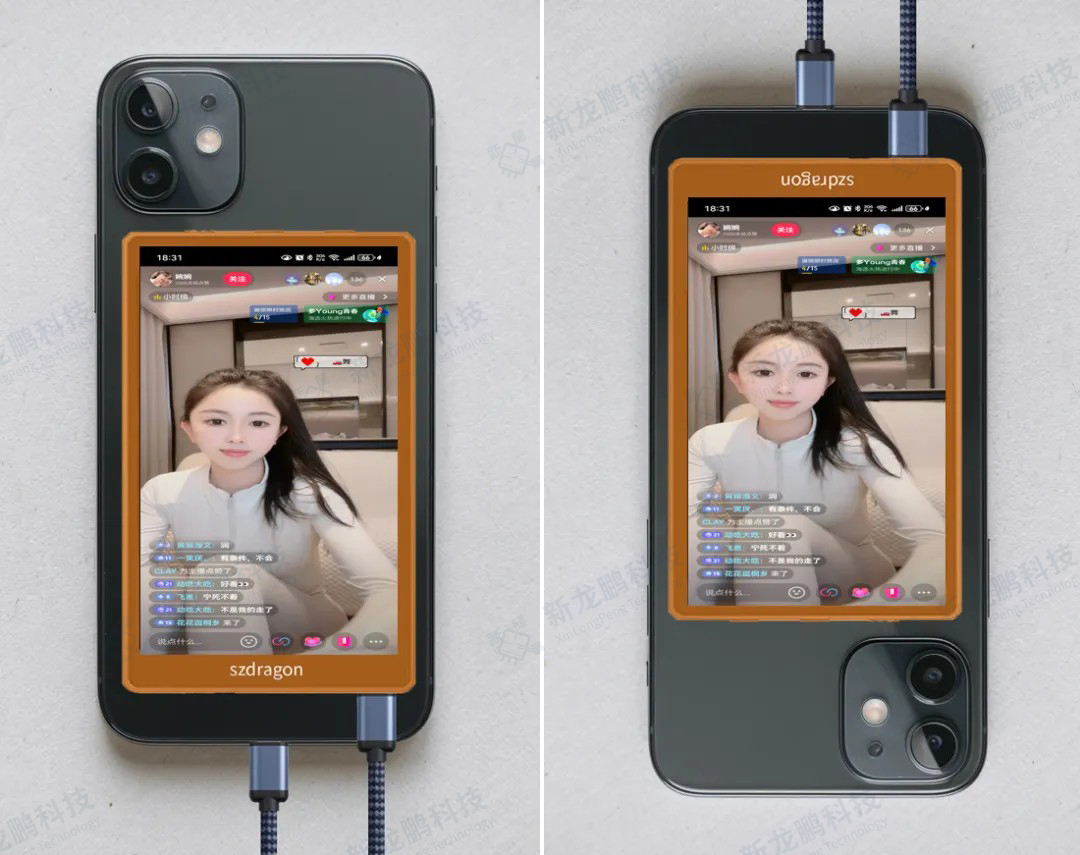

• 翻转180度：是方便屏倒装或是适应部分应用场景，主控有此功能，部分屏可以通过初始化代码翻转

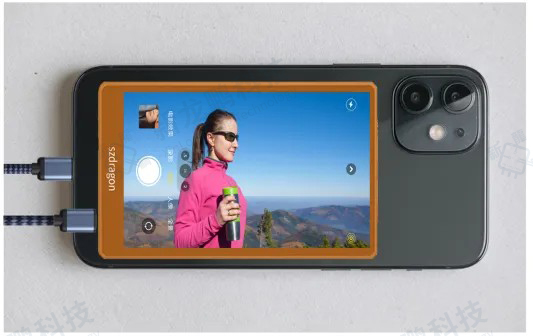

横屏画面按比例显示：由于屏的分辨率比例不等同输入画面分辨率，在保证有效画面不牺牲情况下，上下出现黑边。

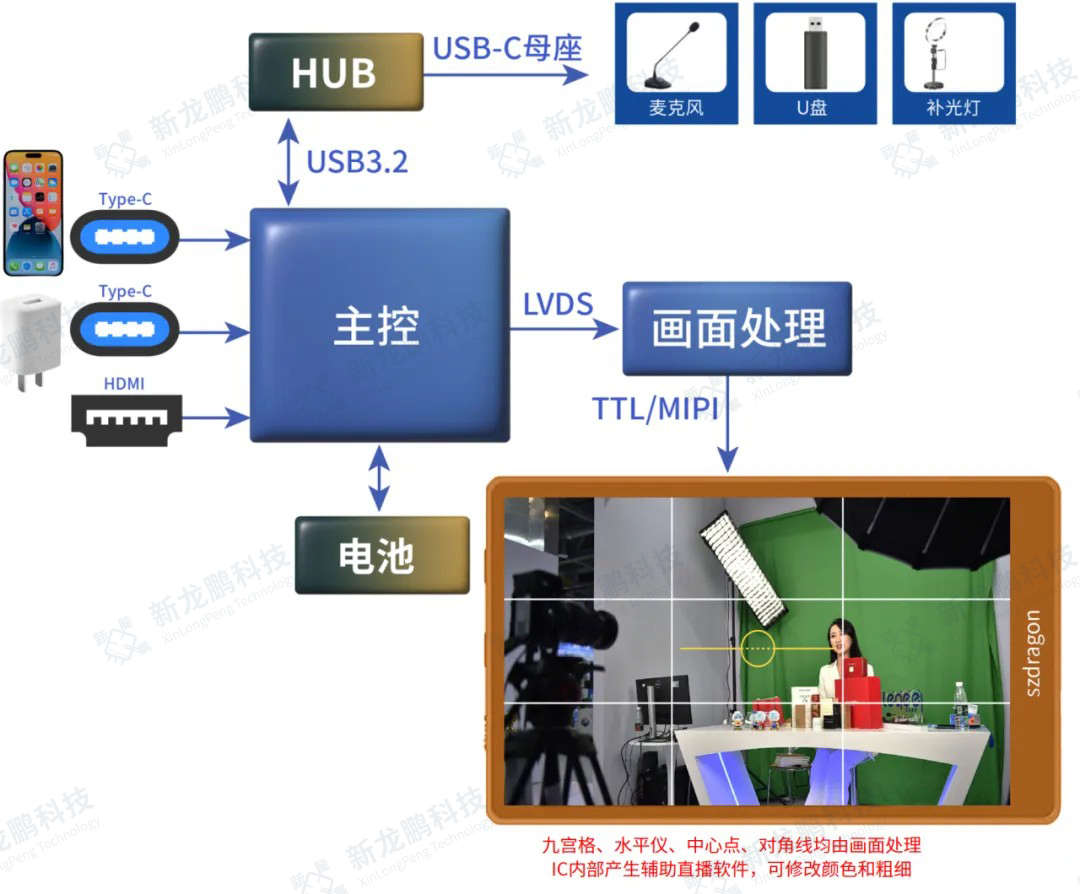

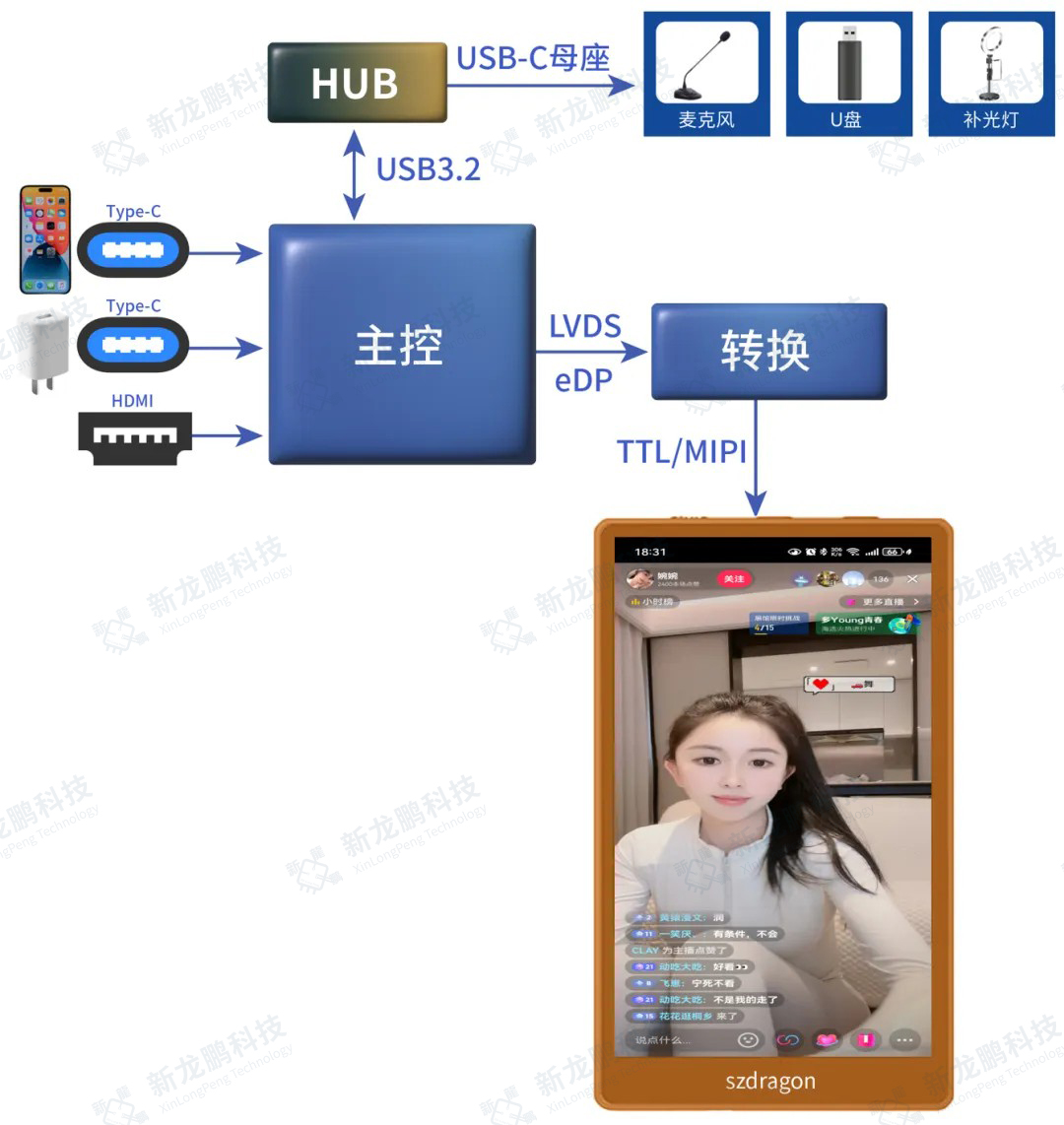

方案二增强版方案--框图

1. 支持Type C双盲插，HDMI in，（手机可为显示器供电，并支持通过电源适配器反向充电）
2. 支持按比例显示或满屏显示，支持横屏竖屏切换
3. 支持内置电池及电量显示
4. 支持九宫格、九宫格+对角线、九宫格+对角线+中心点、水平仪辅助直播软件
5. 支持外接USBHUB可接麦克风，存储盘，补光灯等USB外设
6. 画面无延时，无卡顿，无压缩显示（数据传输均是RGB888格式）
7. 屏幕最高分辨率支持1200*1920@60Hz

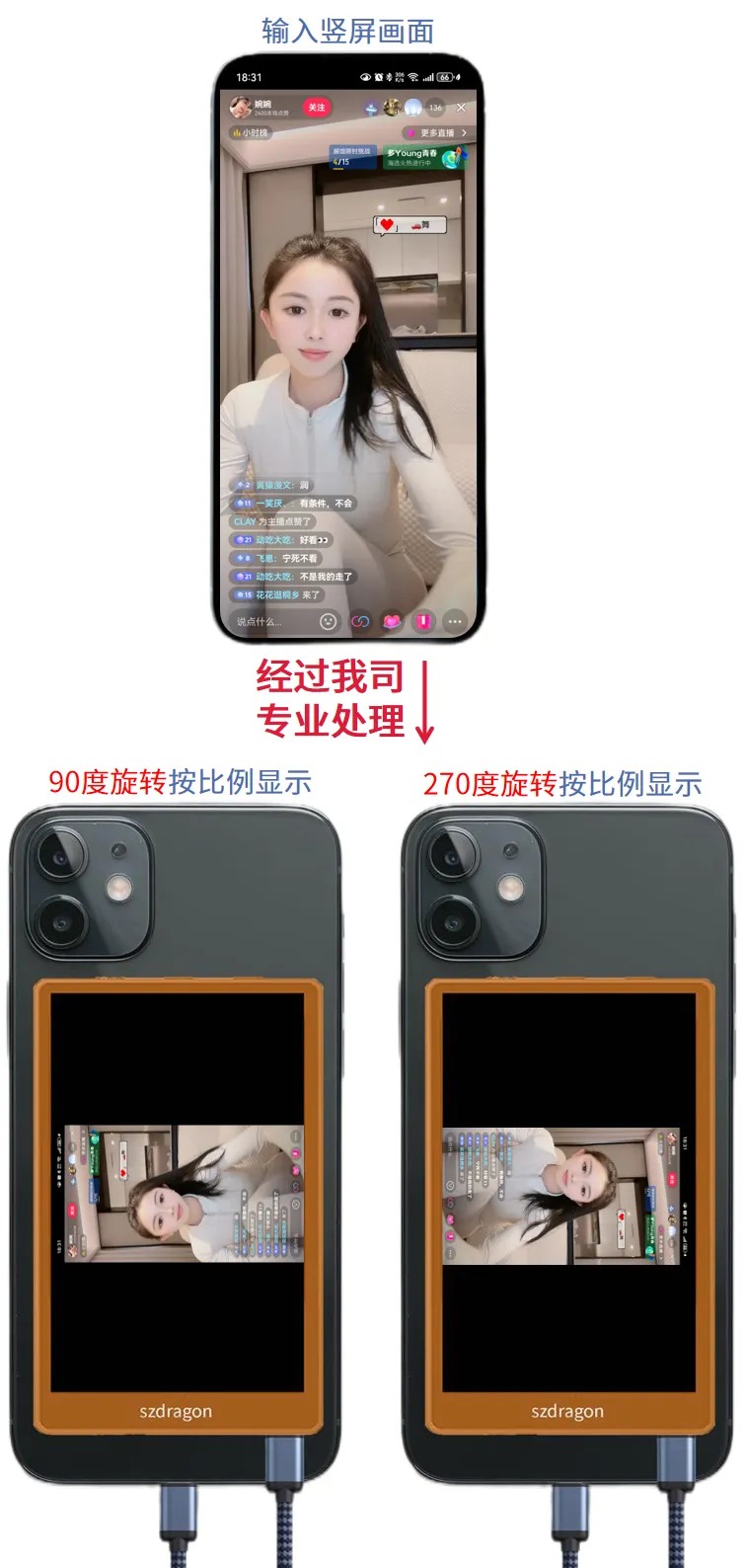

增强版方案处理效果----按比例显示

标准版方案并不能满足所有应用场景，在标准版方案基础上加画面处理芯片，可以满足更多
应用场景，在通过按键可选择多种显示比例的同时也可以通过按键或重力感应选择0度90度
180度270度画面，满足不同用户的习惯。

0度和180度与标准版方案切黑边一致在此不再图示。左右镜像与非旋转方案一致也不再图示

按比例非全屏显示：由于屏的分辨率比例不等同输入画面分辨率，尽可能等比例显示只能保留黑边

增强版方案处理效果——横屏画面全屏显示

• 在输入横屏画面90度或者270度旋转时，显示有效画面内容大小会取决于手机APP黑边大小(不同APP黑边大小不一致且有可能是上下或左右黑边）

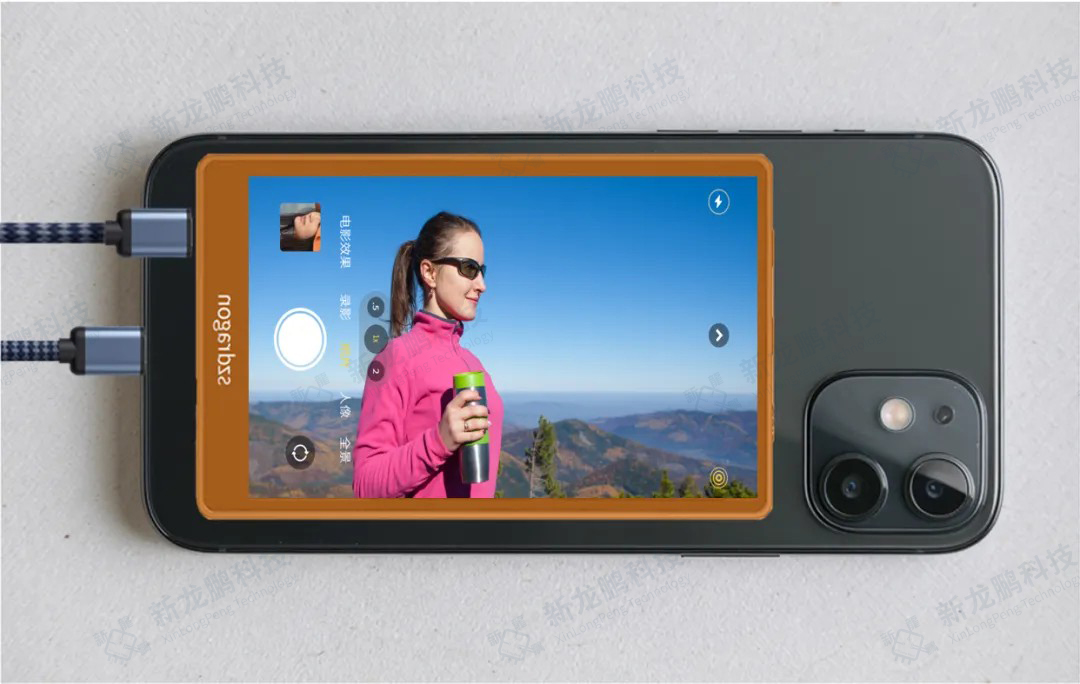

横屏画面全屏显示：由于屏的分辨率比例不等同输入画面分辨率，所以在满屏显示，左右会压缩上下拉伸

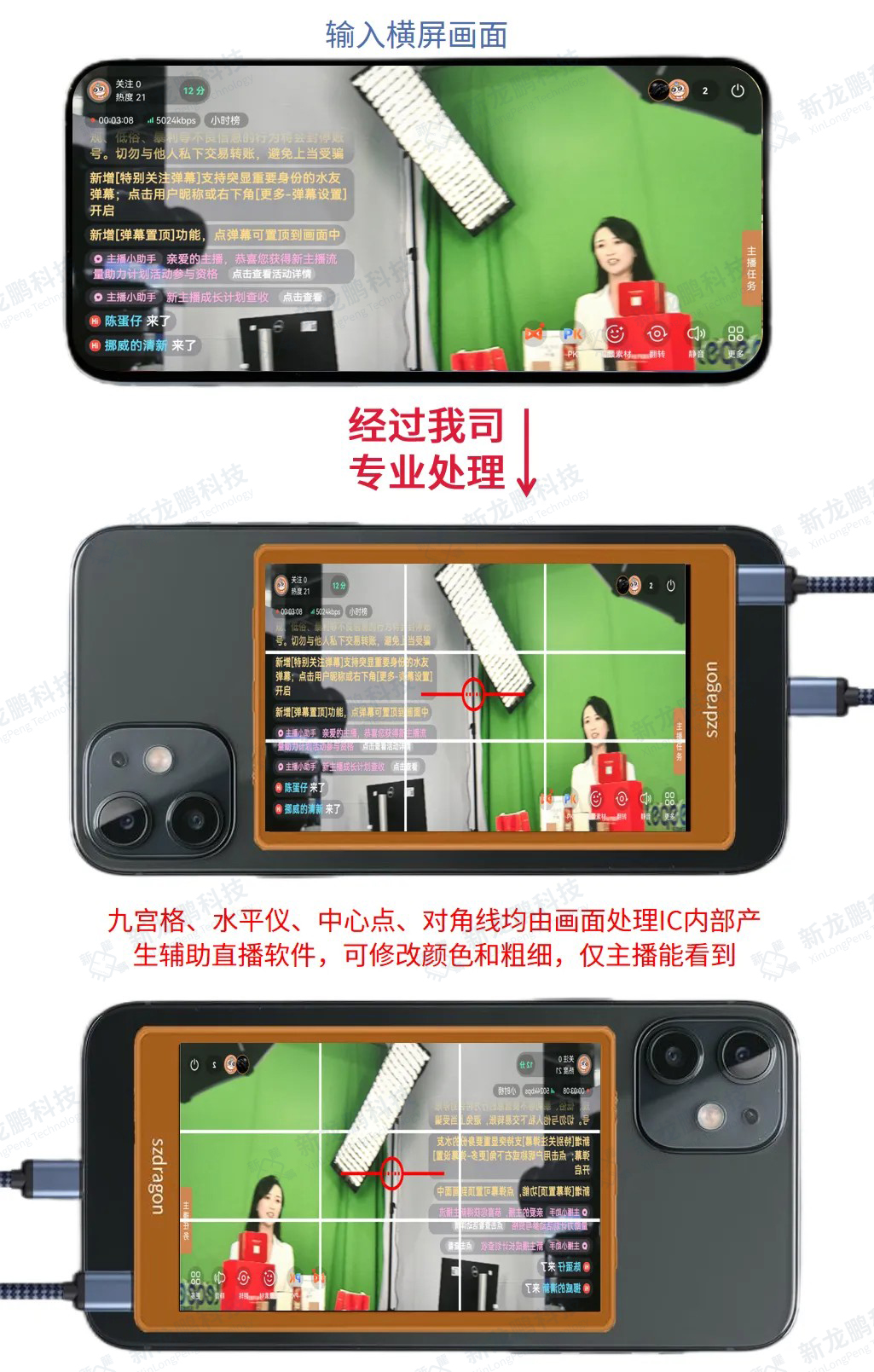

增强版方案处理效果——添加九宫格与水平仪

• 在输入横屏画面90度或者270度旋转时，显示有效画面内容大小会取决于手机APP黑边大小（不同APP黑边大小不一致且有可能是上下或左右黑边）

更多功能实现欢迎与我司交流！
