Arcgis利用DEM数据绘制地形图

以台湾省为例绘制台湾省30米精度DEM地形图。

注意所有新建文件夹和文件最好用英文，避免ArcMAP报错。

1.DEM数据

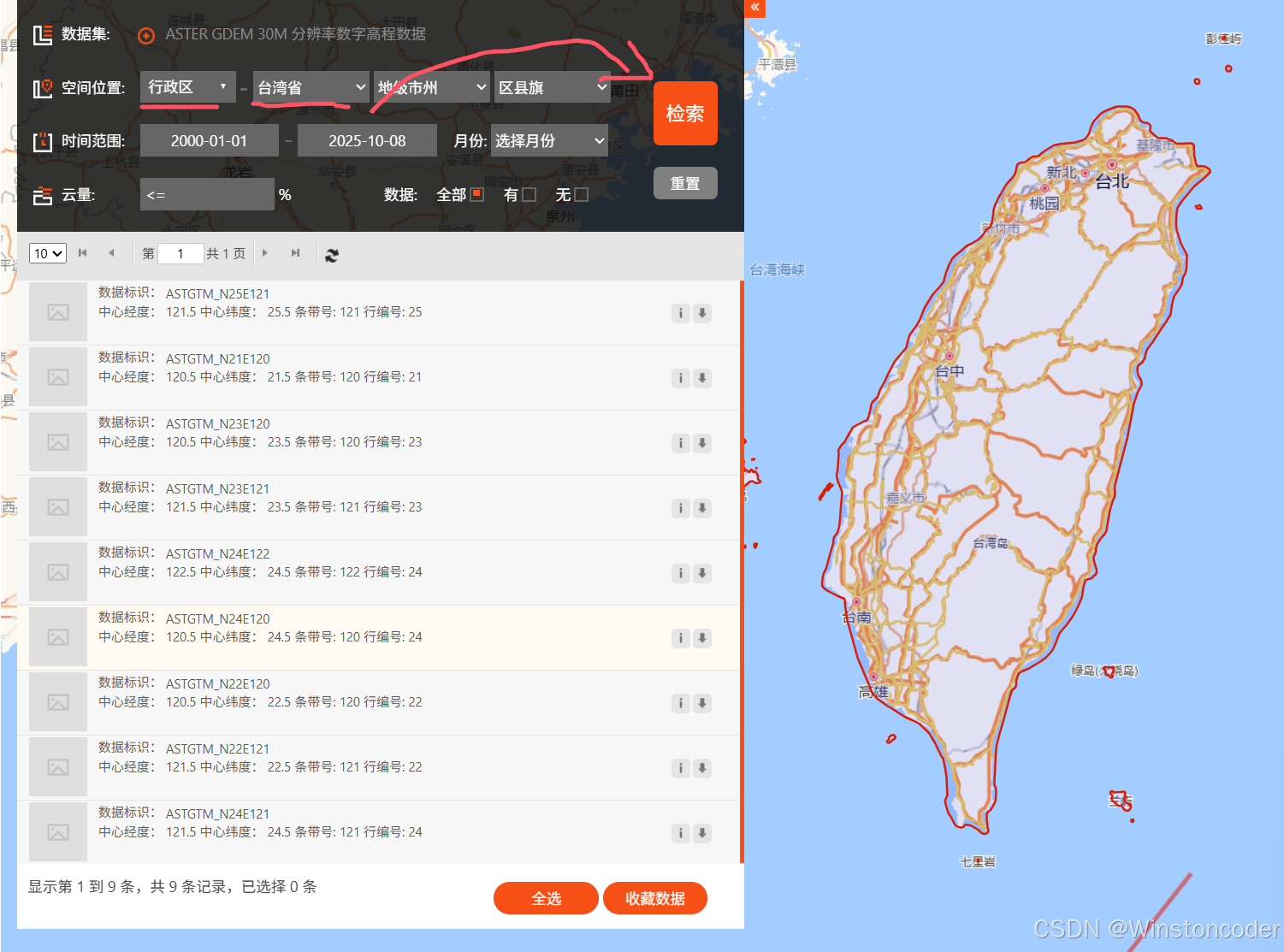

地理空间数据云平台获取DEM数据。

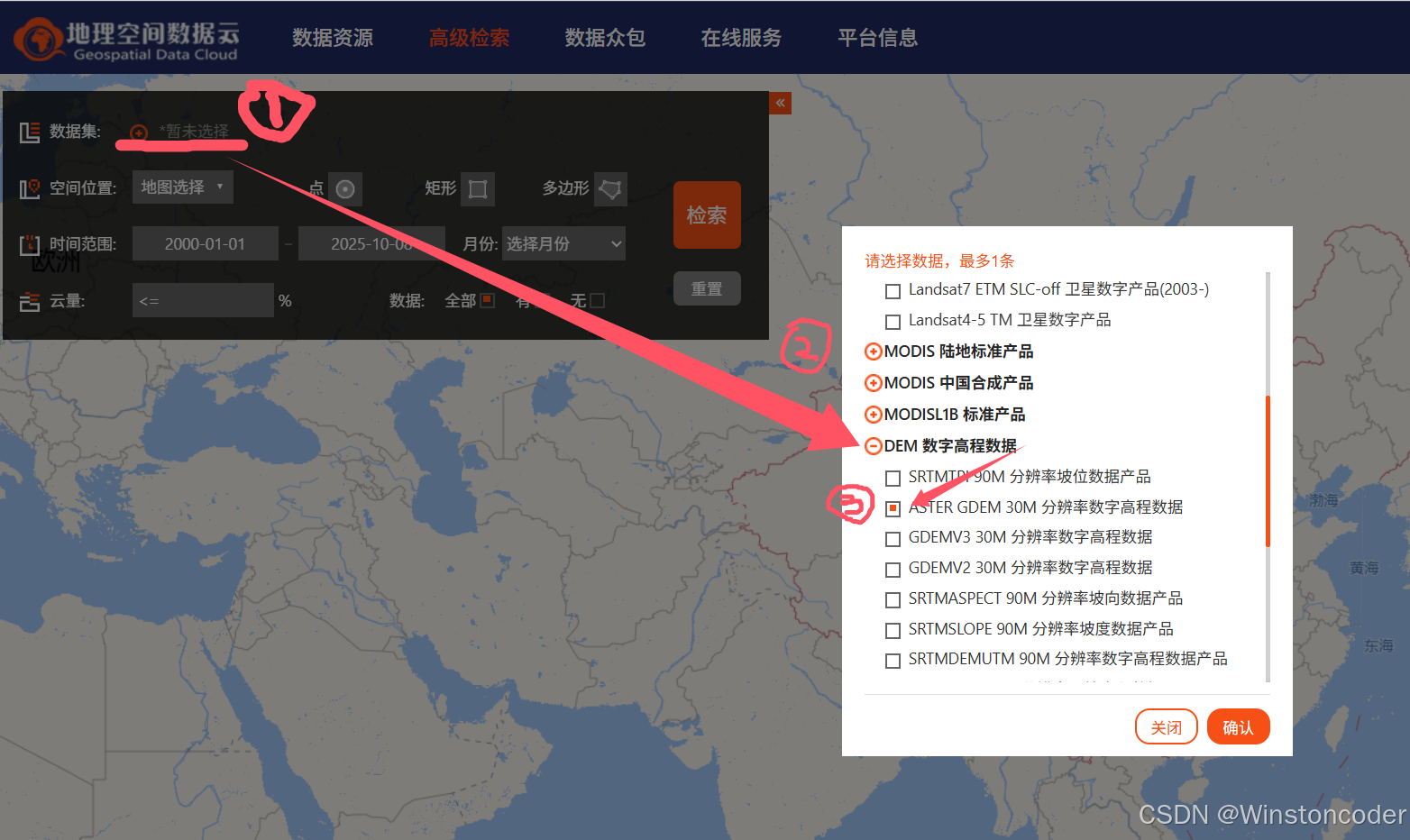

（1）选择数据来源（数据来运和精度）

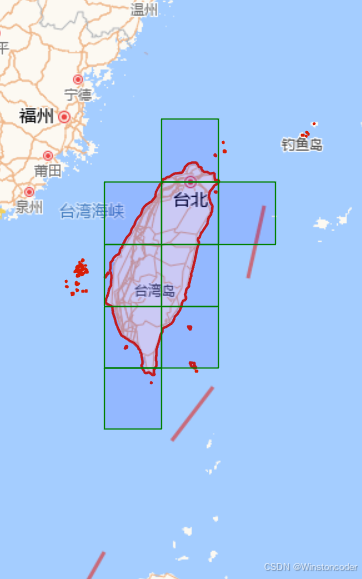

（2）根据需要选择区域

（3）下载所有压缩包数据

（3）数据解压并将所有img文件放到同一文件夹

2.边界数据下载

为了将实际DEM数据和行政区边界进行匹配，需要下载shp行政区边界进行裁剪。

通过

进行

网址：https://datav.aliyun.com/portal/school/atlas/area_selector

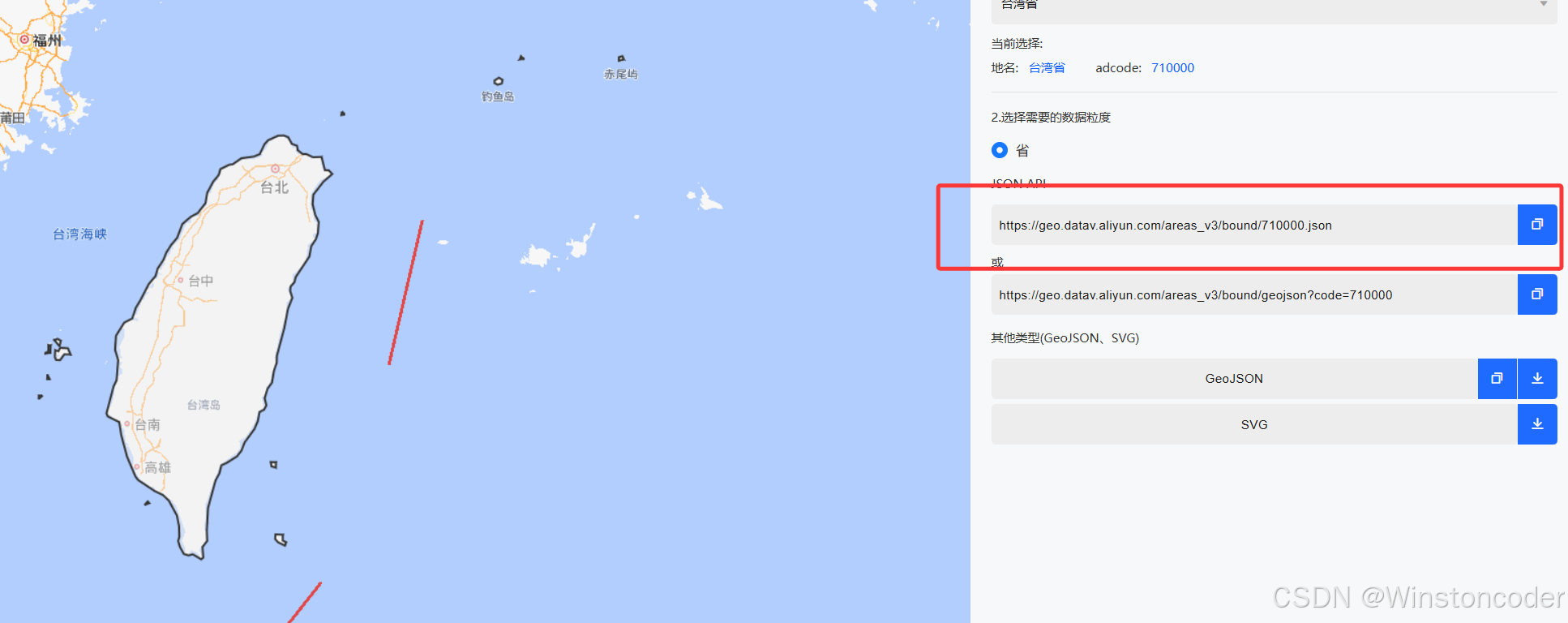

（1）选择区域，复制JSON API链接

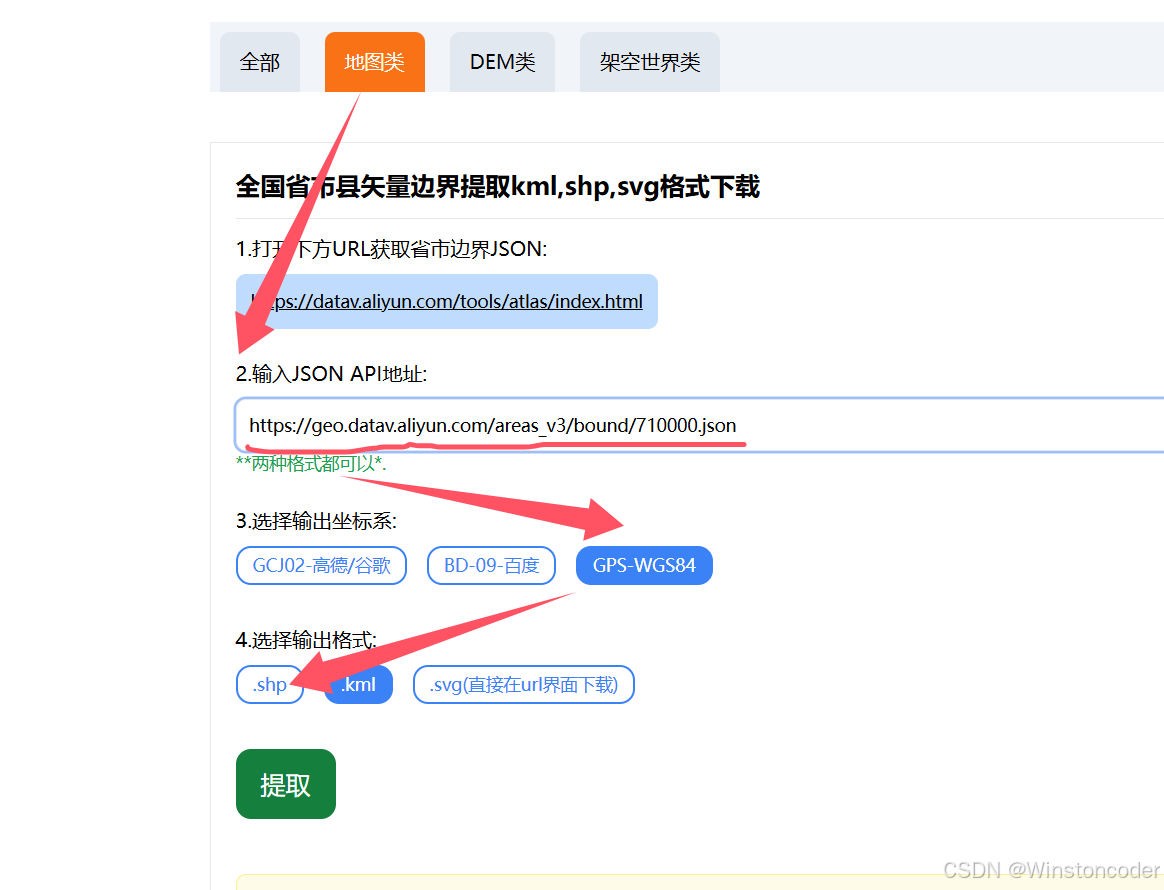

（2）用地形之家工具进行shp格式数据下载

https://dx3377.com/map/bound

（3）下载压缩包并解压备用

3. ArcGis操作如下

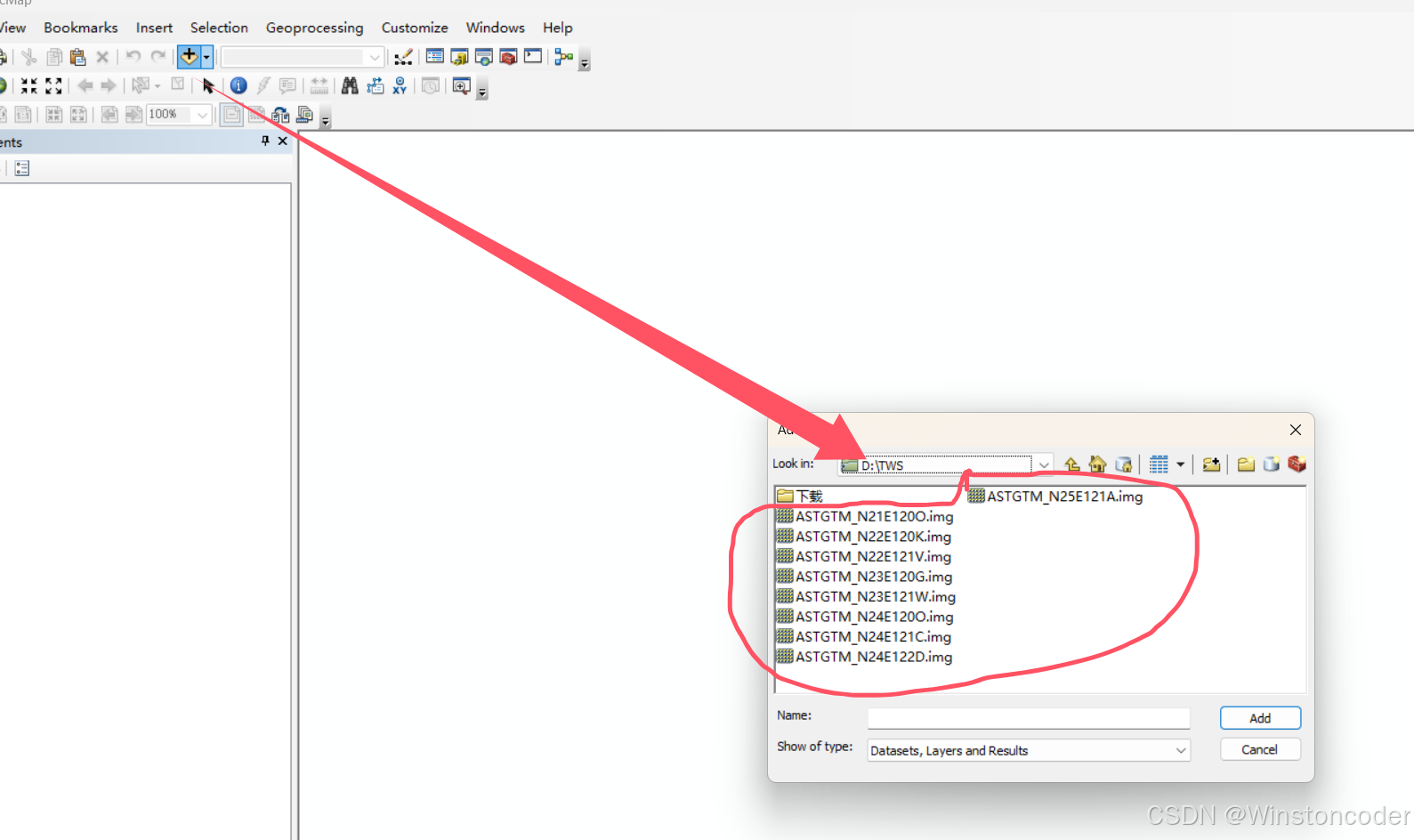

（1）导入DEM数据

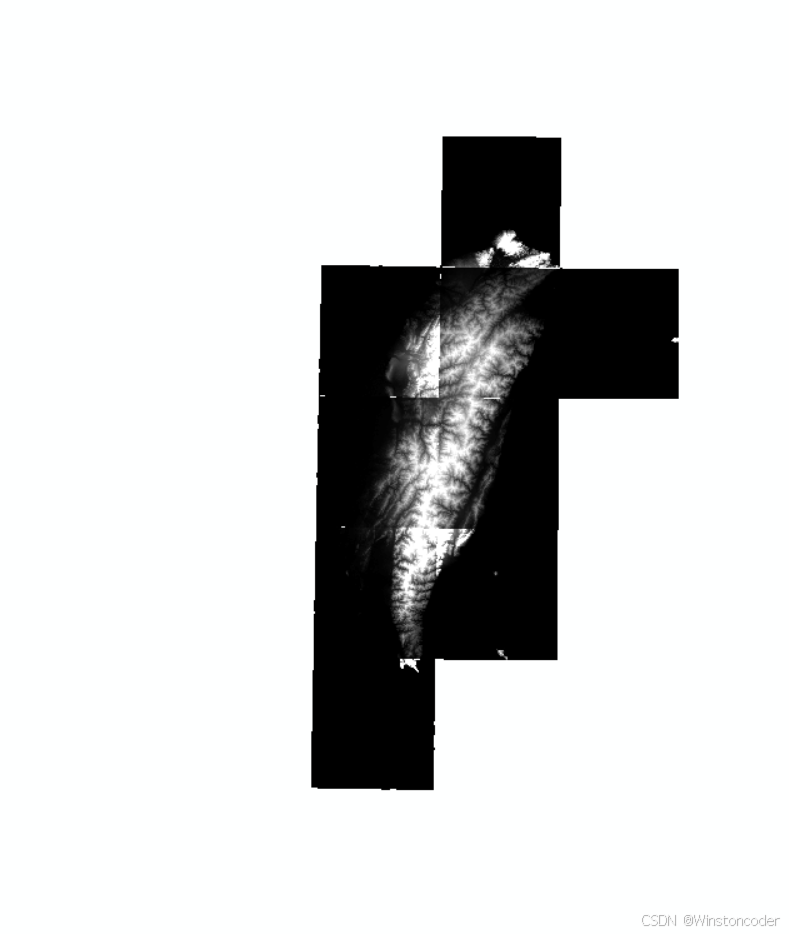

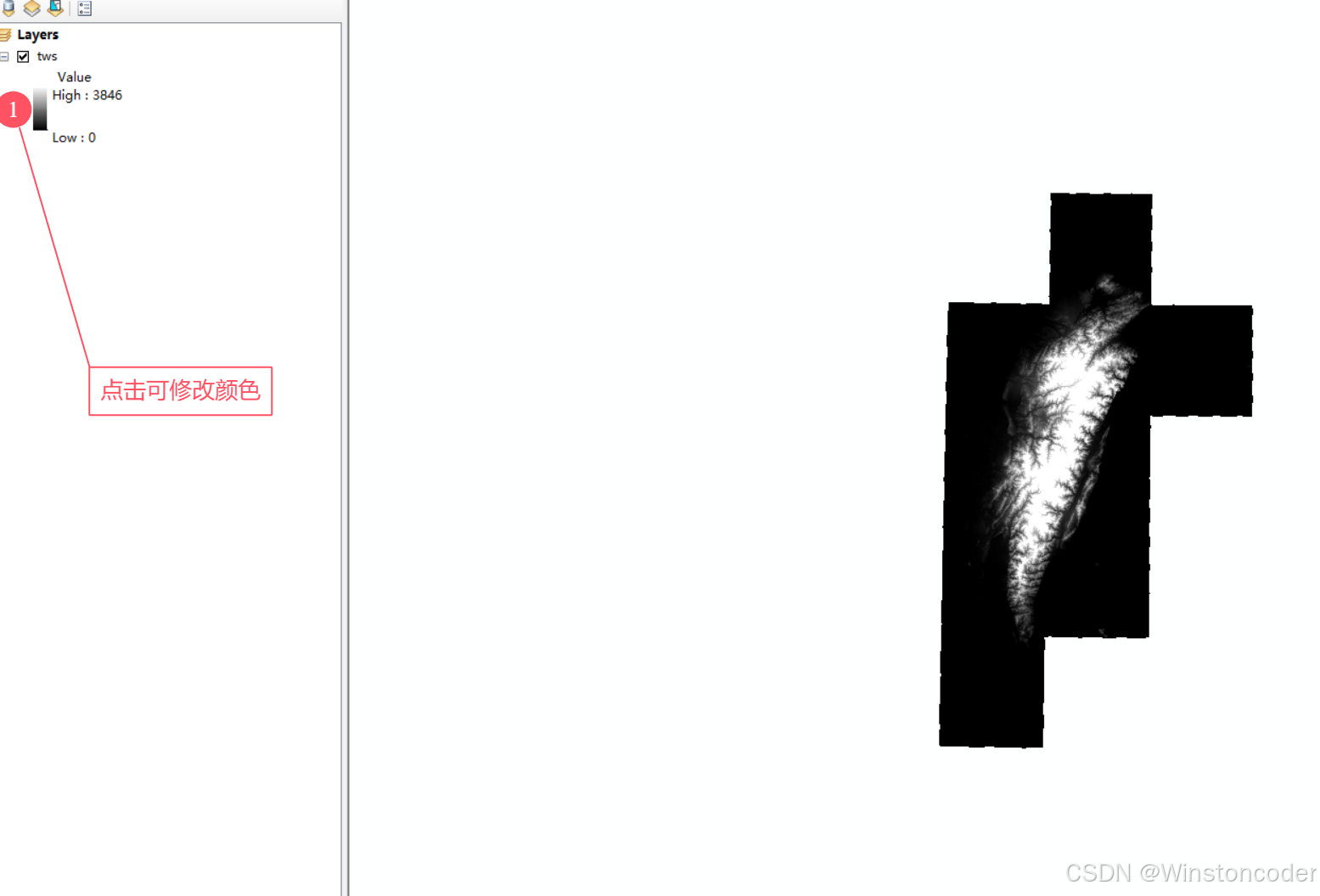

导入效果：

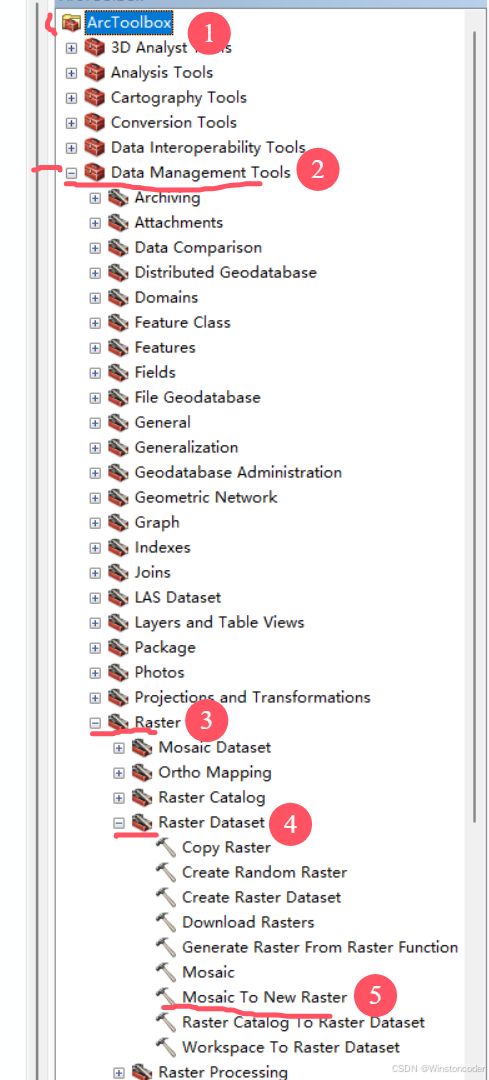

仍需要对齐图的边缘，在Arccgis中采用镶嵌功能

（英文路径：

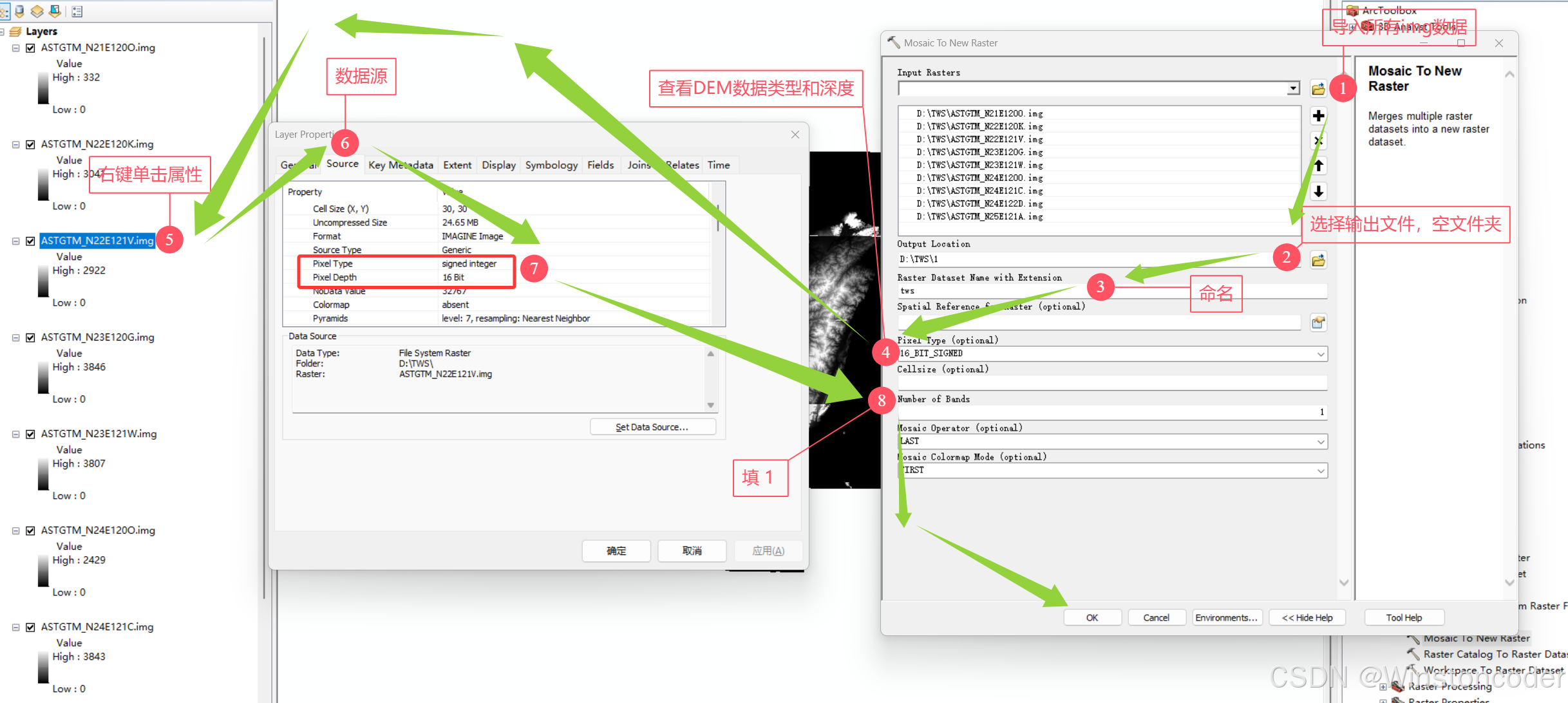

（2）具体操作：

（4）等合并后，删除其他仅保留合并后的。

（5）裁剪到行政区边界形状

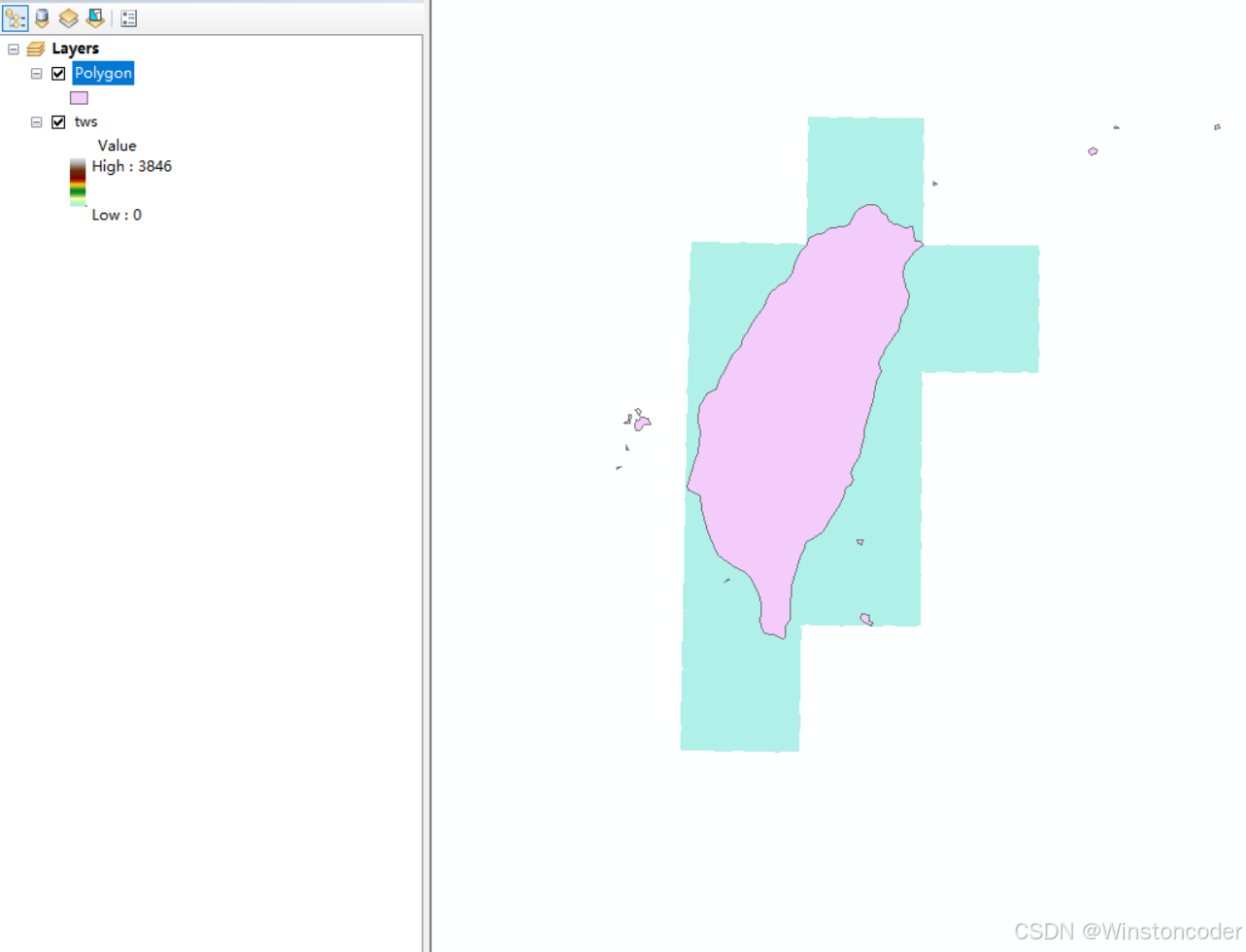

导入shp数据，与其他导入方法一致：

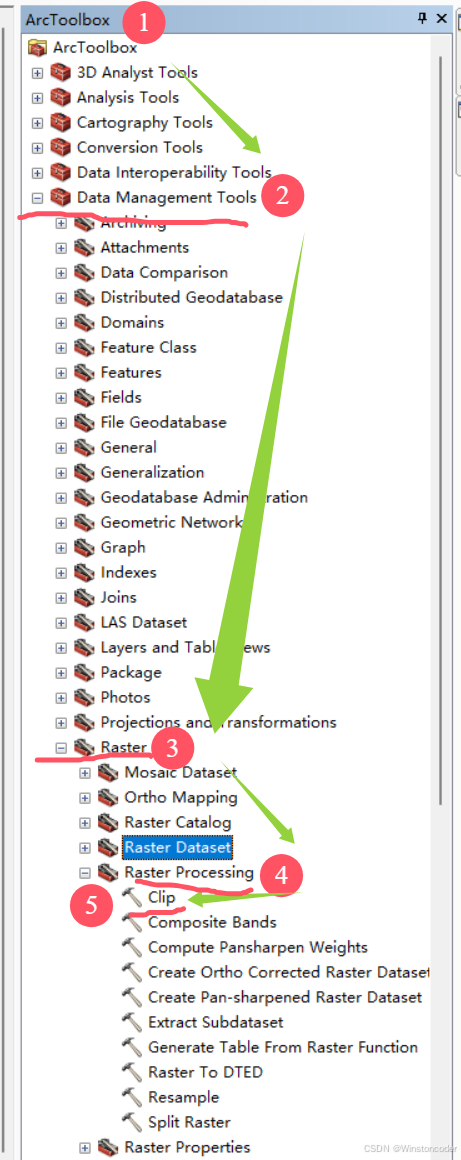

裁剪工具选择路径：

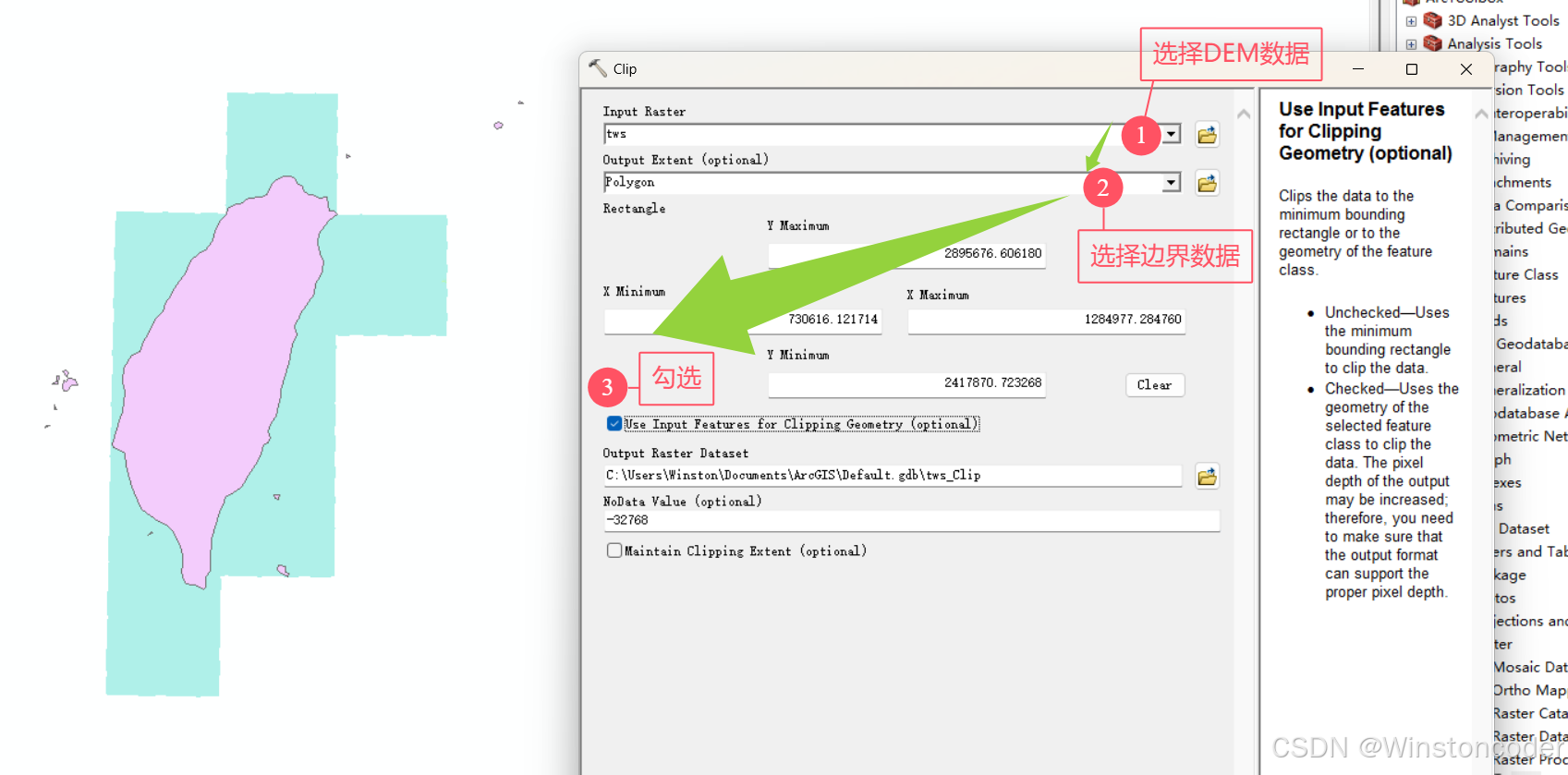

裁剪选项其他默认，按照图中步骤：

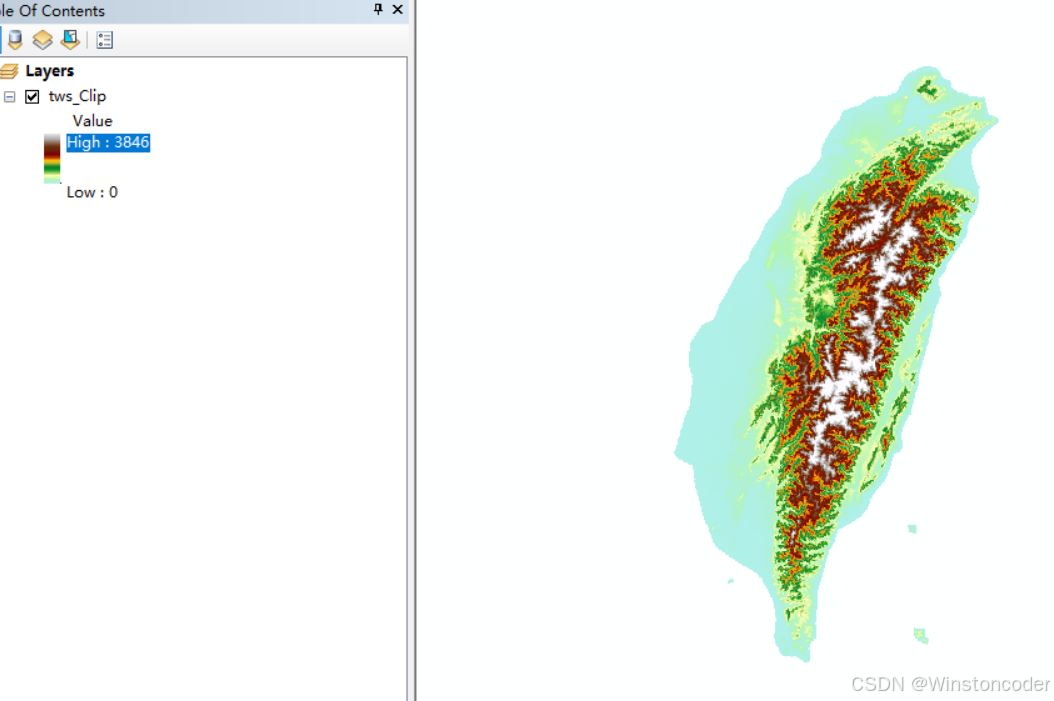

（6）最后保留****Clip，删除其他，得到地形图：

注意：由于在选择DEM数据时范围只包含了区域主体，与实际行政边界有偏差。在裁剪后可能会忽略较小的区域。需要根据实际情况调整，遵守地图使用规范。
