蓝桥杯嵌入式＜三＞——LCD

一、准备

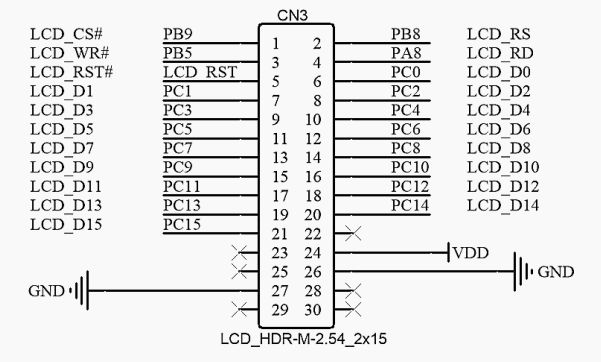

原理图

LCD引脚较多，配置也较麻烦，可以直接使用官方LCD例程：HAL_06_LCD。

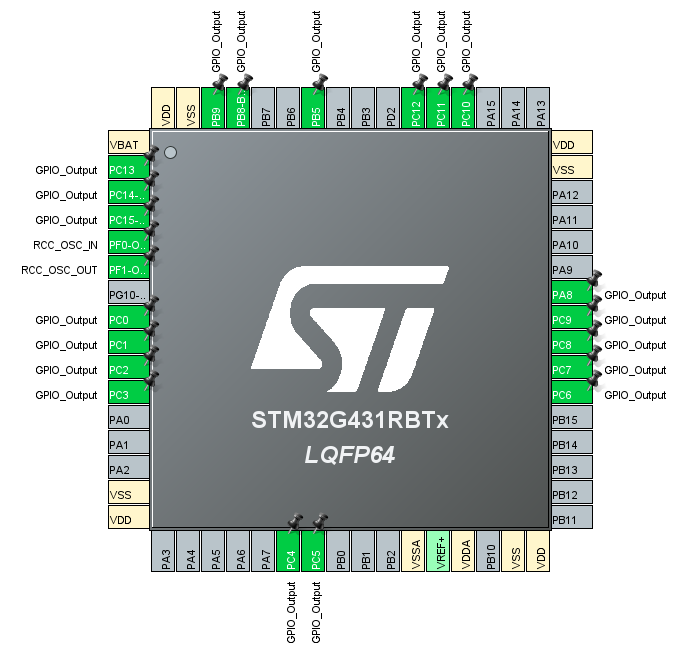

二、CubeMX配置

三、代码分析

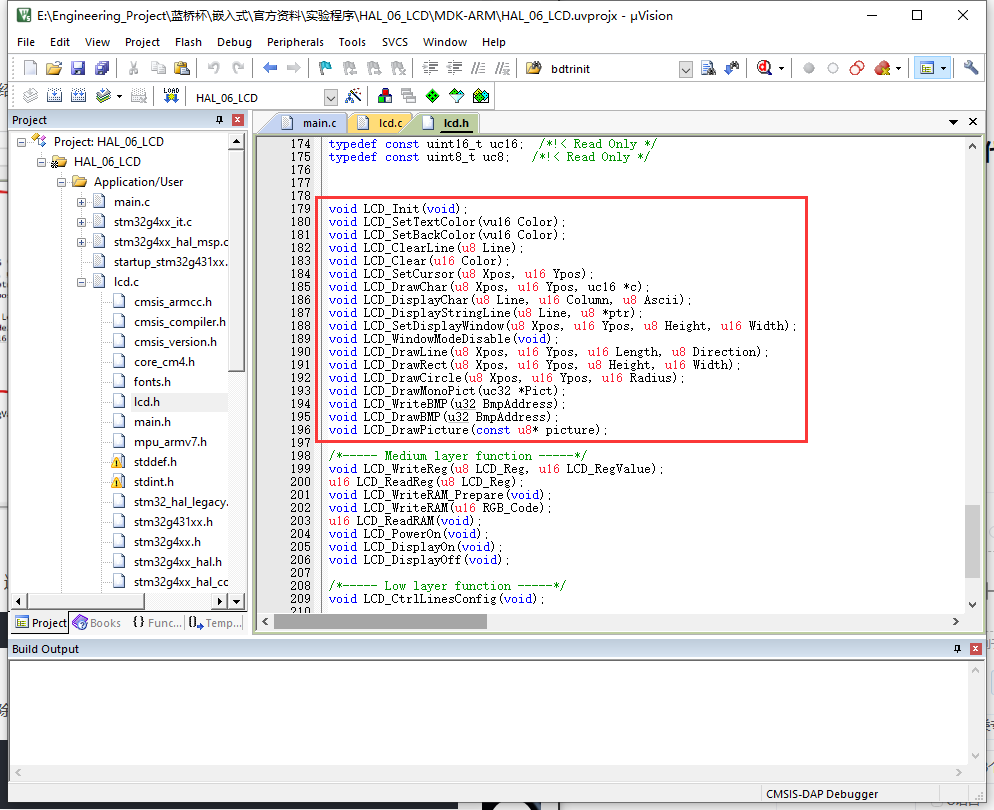

通过lcd.h文件可以看到有这些函数。

LCD_Clear函数

LCD清屏函数，这个函数可以将屏幕上的所有显示清楚然后再设置屏幕背景颜色。

void LCD_Clear(u16 Color)
{
    u32 index = 0;
    LCD_SetCursor(0x00, 0x0000);
    LCD_WriteRAM_Prepare(); /* Prepare to write GRAM */
    for(index = 0; index < 76800; index++)
    {
        LCD_WriteRAM(Color);
    }
}

可设置的颜色

/* LCD color */
#define White          0xFFFF
#define Black          0x0000
#define Grey           0xF7DE
#define Blue           0x001F
#define Blue2          0x051F
#define Red            0xF800
#define Magenta        0xF81F
#define Green          0x07E0
#define Cyan           0x7FFF
#define Yellow         0xFFE0

行数

Line0-9，一共10行。屏幕行列参数240*360.

#define Line0          0
#define Line1          24
#define Line2          48
#define Line3          72
#define Line4          96
#define Line5          120
#define Line6          144
#define Line7          168
#define Line8          192
#define Line9          216

显示字符串函数

第一个参数为行数，第二个参数为要显示的字符串

void LCD_DisplayStringLine(u8 Line, u8 *ptr)
{
    u32 i = 0;
    u16 refcolumn = 319;//319;

    while ((*ptr != 0) && (i < 20))     //    20
    {
        LCD_DisplayChar(Line, refcolumn, *ptr);
        refcolumn -= 16;
        ptr++;
        i++;
    }
}

例：

LCD_DisplayStringLine(Line2, (uint8_t *)"      LCD Test      ");

设置字体颜色

void LCD_SetTextColor(vu16 Color)
{
    TextColor = Color;
}

设置字体背景颜色

void LCD_SetBackColor(vu16 Color)
{
    BackColor = Color;
}

sprintf函数

C的标准库函数，字符串格式化函数，主要功能是把格式化的数据写入某个字符串中，即发送格式化输出到string所指向的字符串。

int sprintf（char *string，const char *format，...）

例：这是一个ADC程序的部分代码，将要输出的字符串格式化后存入字符串buf，然后利用LCD_DisplayStringLine函数输出到LCD上。

char buf[20];
sprintf(buf, "      VAL:%.2fV", getADC1()*3.3/4096);
HAL_Delay(100);
LCD_DisplayStringLine(Line3, (uint8_t *)buf);
