       早在高考结束的暑假便开始了blender的学习，大二一年没有打开过，如今到了大三的暑假想重新捡回来。依照b站的“辣椒酱”视频进行重新学习，加油！

局部坐标和全局坐标

几种坐标系的特点用法与区别（快捷键<）

1.全局坐标系

即世界坐标系，恒定不动的世界x y 轴 。

“G”移动物体时可再次按一次x或y使得物体沿世界x/y轴移动，再按一次x或y使物体沿局部坐标系移动。

2.局部坐标系

以选定物体为基准的坐标系。

3.法向坐标系

，

 在编辑模式下选定面，可沿其法向方向建立的坐标轴进行移动。

4.万向坐标轴

 选择模式

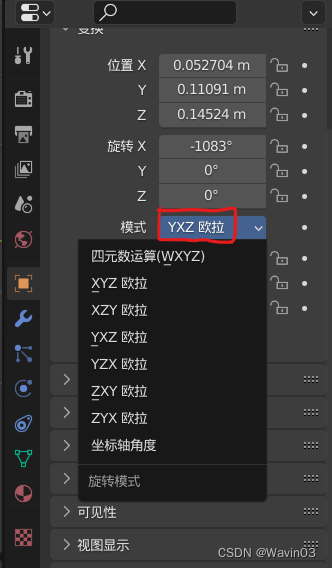

如图中“yxz欧拉”

y为转轴，x为y的转动定轴（y绕x转动），z为转向轴。

r x 可使得y轴绕x轴旋转

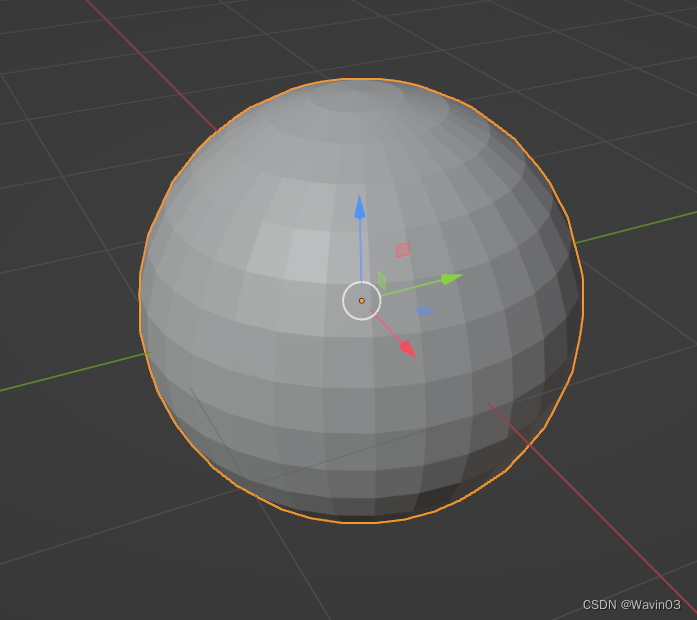

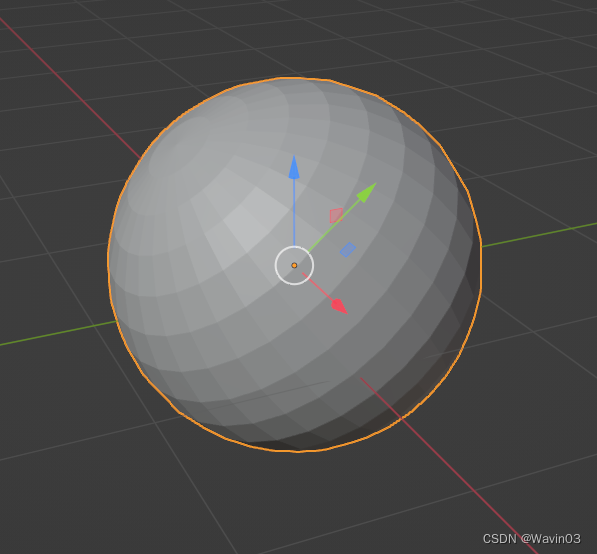

 转前                                                           转后

万向坐标轴旋转时能改变轴的指向。

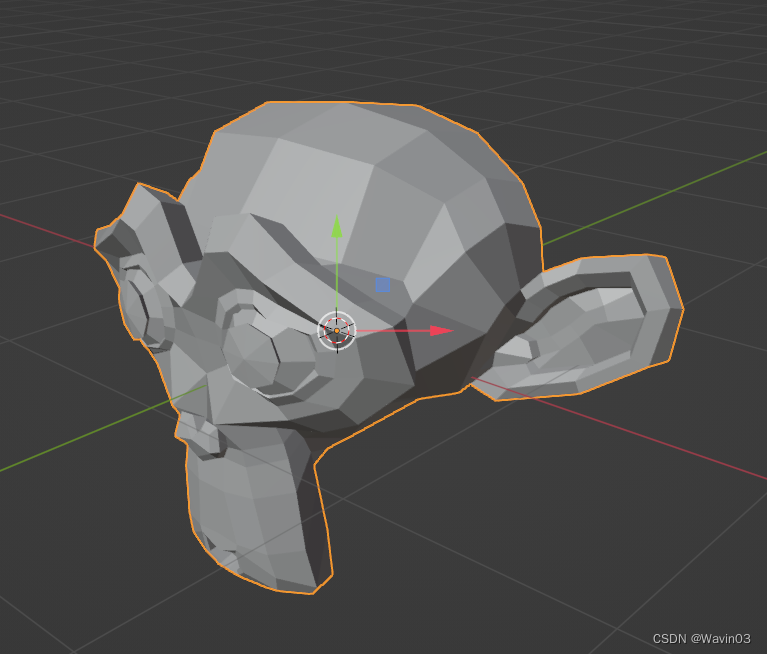

5.视图坐标系

z永远指向屏幕的坐标系，只能看到x和y轴

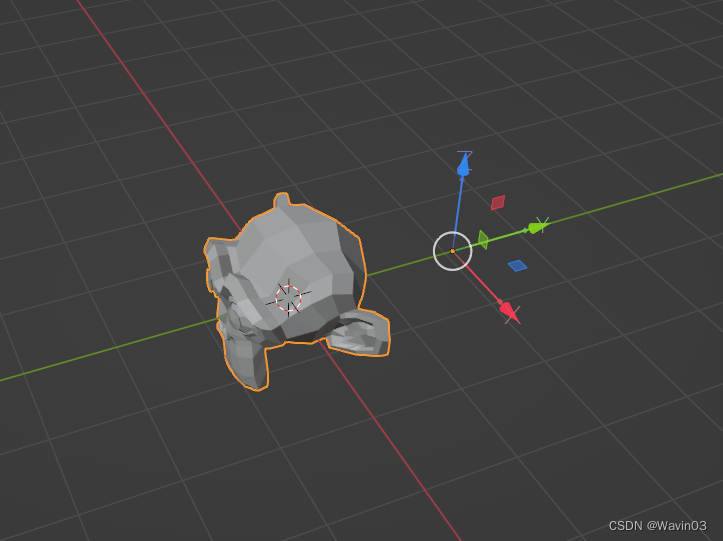

 6.游标坐标系



 游标也是有xyz轴的，选定物体使用游标坐标系可使物体与游标坐标系相同

每次移动游标（shift+s），都会自动创建z指向屏幕的xyz坐标系。

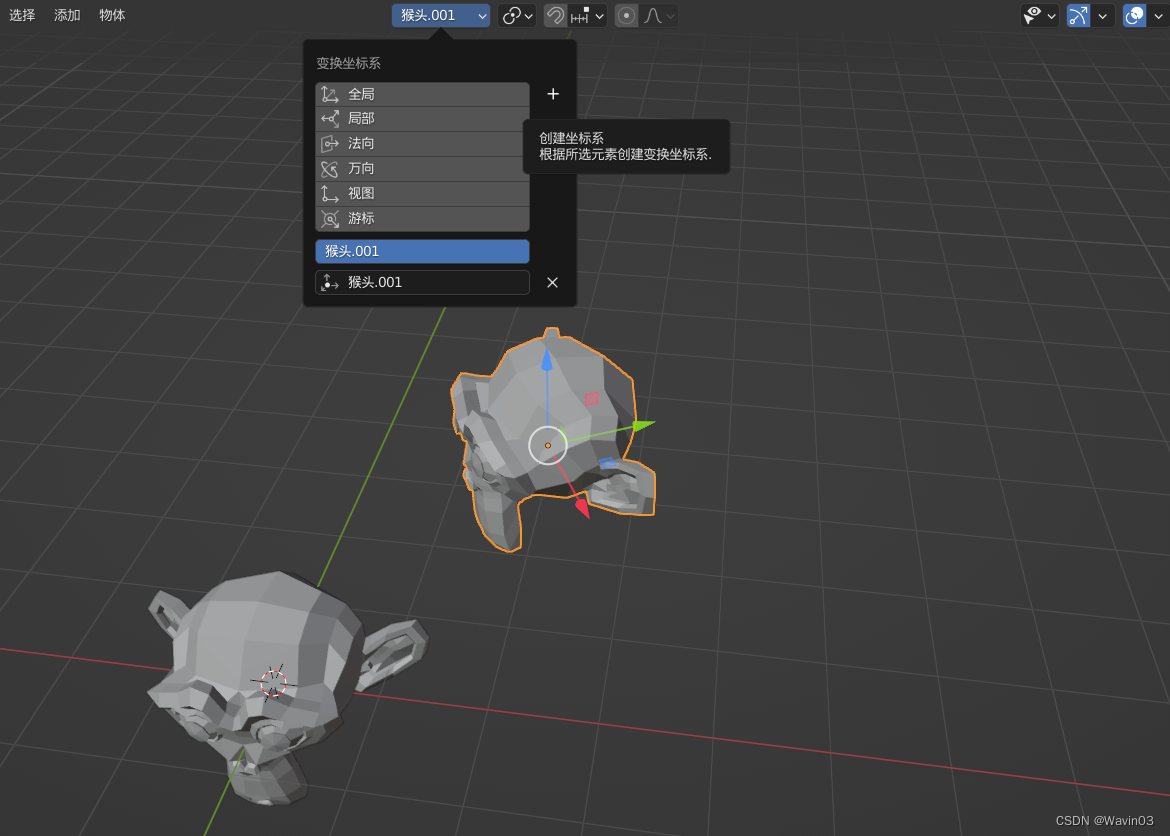

7.创建坐标系

 有多个物体时，选择一个物体，点+创建坐标系。

使用其坐标系可让所有物体与该物体坐标系方向相同。

二.原点

一般情况下物体原点位于物体中心位置，随物体一起移动变换。

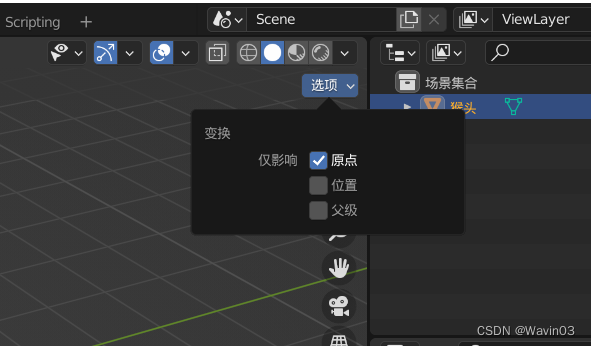

 变换选项中选择原点，移动原点将原点移出物体到任意位置。

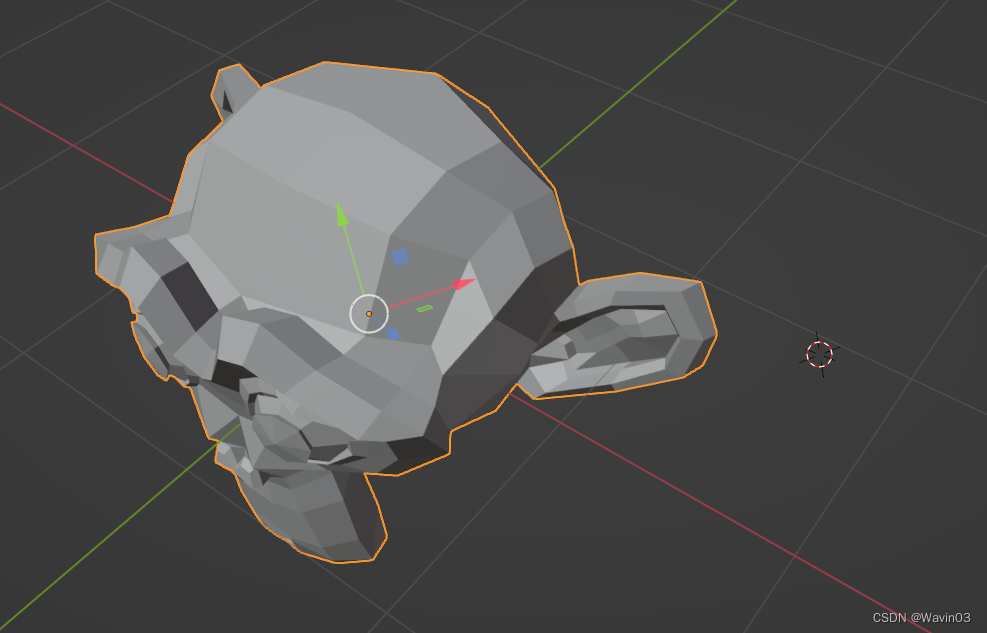

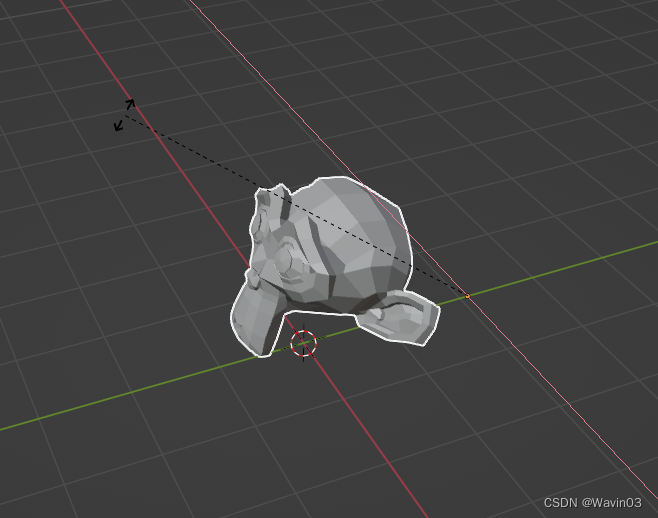

（原点在物体外时物体绕x轴旋转）

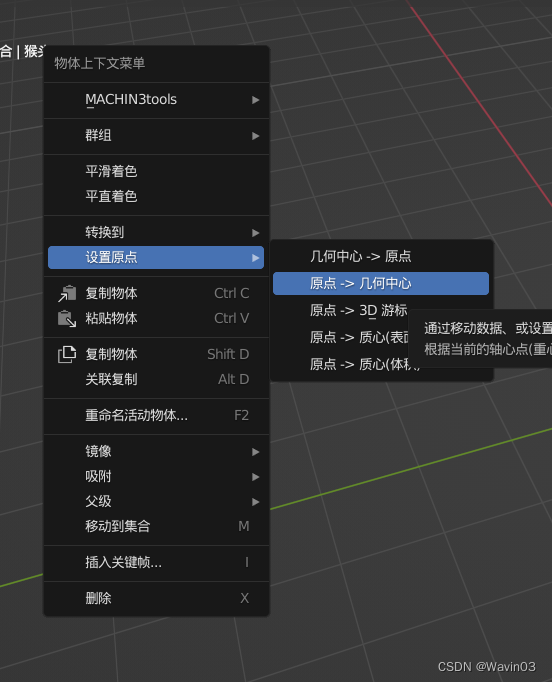

 在物体模式下，右键可选择原点状态
