前言

什么是软渲染

软渲染，即是用软件方式模拟在 GPU 上运行的渲染流水线，就是说在 CPU 上用软件模拟本该由 GPU 承担的工作。要实现一个软渲染器，就是只用 DrawPixel 这一个硬件接口，来完成模型的整个渲染管线。

为什么要做软渲染

手动实现渲染流水线，是学习图形学最硬核的方式，能够大大提高我们对渲染管线的理解程度。

教程目标

手把手教你实现一个软渲染器，并支持 Windows 和 Mac OS 两个平台。

环境搭建

SDL2

要渲染一个模型，首先得要创建窗口，我选择开源库 SDL2，这个库不仅提供窗口相关接口，还提供绘制像素的 SDL_RenderDrawPoint 接口，即前言里所述的 DrawPixel，可谓一举两得。

以下分两个平台讲解如何下载 SDL2。

Windows

首先去官网下载：Simple DirectMedia Layer - SDL version 2.0.16 (stable) (libsdl.org)

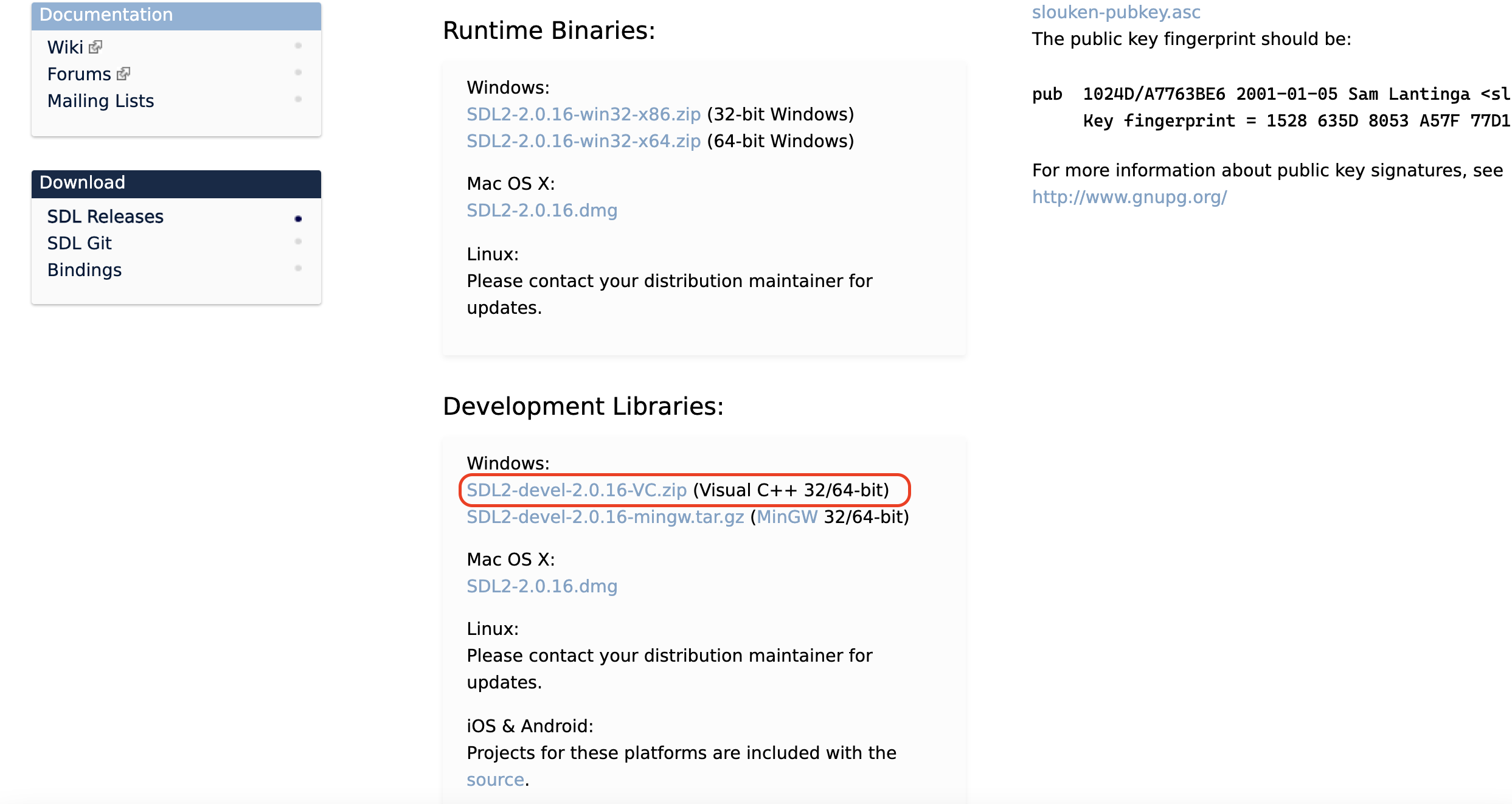

选择 VC 版的开发库，下载后解压缩。

我们只需要用到 include 和 lib 这两个文件夹，并且我不打算支持 32 位环境，所以 lib/x86 这个文件夹下我们也不需要，我们把 x86 文件夹删掉，然后把 x64 文件夹下整个内容上移到 lib 文件夹下。

Mac OS

在 Mac 上我们安装开源库就方便多了，直接通过 homebrew 安装即可：

brew install sdl2

XMake

由于我们要做的项目是要同时支持 Win 和 Mac 两个平台的，VS 和 XCode 分别是两个平台很强大的 C/C++ IDE，但是它俩的工程文件结构并不互通，分开创建两个工程太过麻烦，所以一个好用跨平台的构建工具就很有必要了。

其实我首先想到的是大名鼎鼎的 CMake，但是在使用过程中我遇到了两个问题：

1. CMake 的语法过于晦涩，学习难度大，我花了两天才搞定在 mac 上的配置；
2. 同样的 CMakeLists 在 windows 上不凑效，我查阅多方资料，设置尝试了 vcpkg 也没搞定。

于是我被逼无奈，抱着死马当活马医的心态尝试了 XMake，没想到这个国产的工具竟让我眼前一亮👀

XMake 的语法是基于 Lua 的，而且接口相当统一，基本上都是以 get_ 或 set_ 开头，简单明了。与 CMake 的命令相比，那简直没有学习难度可言。

可以根据官方引导文档下载 xmake，👉传送门：Installation (xmake.io)

文件结构

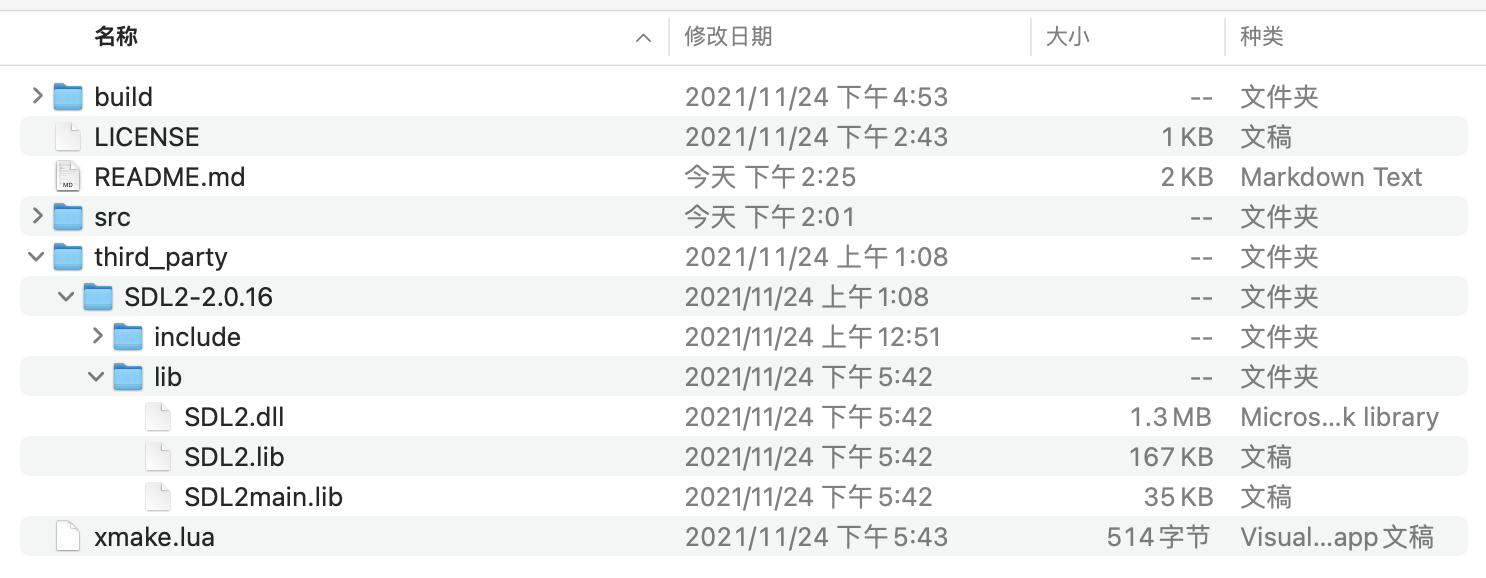

在此说明一下我们的项目文件结构：

其中，src 是存放我们自己的源代码的地方，third_party 是存放第三方库的地方，third_party/SDL2-2.0.16/lib 文件夹中的文件都是 Windows 平台的 64 位发行版。

xmake.lua 就是 XMake 所用到的配置文件啦，以下是我们的项目配置：

add_rules("mode.debug"
