【逆向工程】一文搞懂：栈与调用约定

本文将会用一个实际例子结合IDA pro工具对程序运行中栈的特点进行分析。

字节序（Endianness）

在进行进一步学习之前，我们先了解一些基本概念。在计算机中，不同数据类型占用不同大小字节，例如一个int类型占用4字节，一个char类型仅占用1字节。可以想象一下，一个字节就是一个小盒子，里面存放了8个bit的数据。对于一个int类型，要连续的4个盒子才能表达出完整的信息，而对于char类型，只需要一个盒子。

计算机只认识0与1的二进制数据，但对于我们人类来说，只使用二进制表示数据会显得冗长，因此，我们通常喜欢使用十六进制（hex）表示数据。例如，若使用二进制表示十进制数256，就要写成000100000000，而十六进制表示的话只用写100。

占用多个字节的数据要存放在内存中，计算机就要决定低位字节和高位字节在内存中的排序方式。（也就是说计算机要决定堆放这些盒子的顺序）

常见的排序方式有两种

小端序（Little Endian）

规则：低位字节存放在低地址处，高位字节存放在高地址处

例如：整数 0x12345678 在内存中是 78 56 34 12

应用范围：Intel x86、AMD 架构都采用小端序，在使用IDA pro进行逆向分析时，查看程序的hex表示，也都是小端序。

大端序（Big Endian）

规则：高位字节存放在低地址处，低位字节存放在高地址处

例如：整数 0x12345678 在内存中是 12 34 56 78

应用：网络传输协议（TCP/IP）通常使用大端序

实例演示

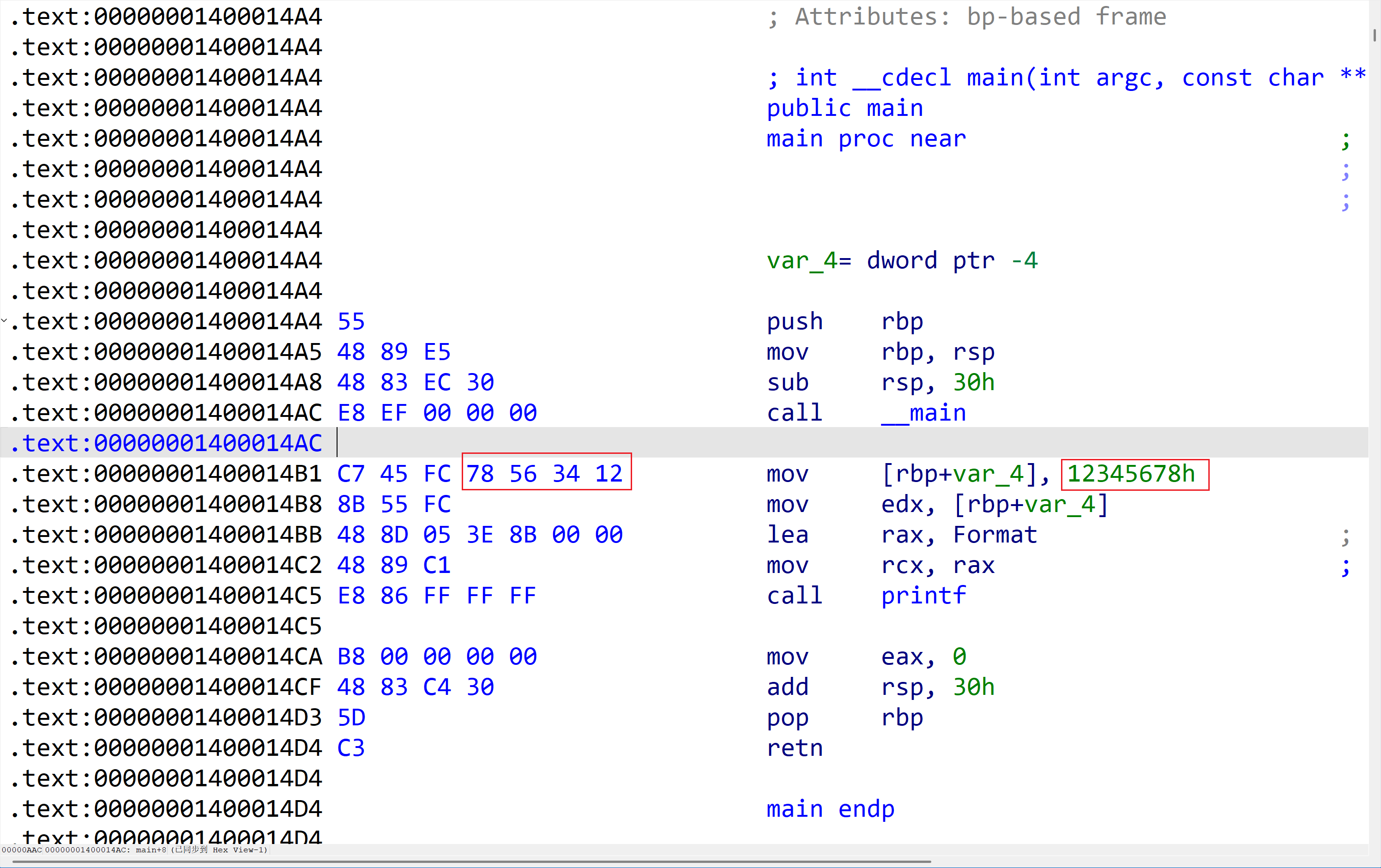

创建一个.c文件并编译为.exe文件，随后在IDA pro中反编译。

#include <stdio.h>

int main() {
  int a = 0x12345678;
  printf("%d", a);
  return 0;
}

在这里插入图片描述

进程与线程

进程（Process）

进程是程序的一次运行实例，是操作系统分配资源（如内存、文件句柄等）的基本单位。

每个进程有自己独立的内存空间和系统资源。
一个进程崩溃不会直接影响其他进程。

通俗来说，你打开的每一个软件（例如，QQ，Edge浏览器等等）都算是独立的进程

线程（Thread）

线程是进程中的最小执行单元，它运行在进程的资源环境中，是CPU调度的基本单位。

同一进程内的多个线程共享内存空间，但每个线程有自己的栈和寄存器状态。

多个线程在一个进程中完成任务

栈

为什么需要栈

调用函数时，程序需要保存开始调用函数时的环境，以便函数执行完毕后能够正确返回，继续程序执行的逻辑。

现在，我们来看一个嵌套调用的情况。

int function_3(int a,int b)
{
    return a+b;
}
int function_2(int a,int b)
{
    return function_3(a,b);
}

int function_1(int a,int b)
{
    return function_2(a,b);
}

当我调用函数function_1，它需要执行function_2，function_2需要执行function_3，在函数function_3中执行a+b的逻辑，并开始返回。返回的时候，需要先返回到function_2，紧接着是function_1。

也就是说，function_1是第一个被调用的，但function_1也是最后一个返回的。我们需要管理这个过程，就需要一个先进后出的逻辑。因此，在程序中使用栈来管理函数调用相关工作。

当一个进程创建时，操作系统会为它分配一套独立的虚拟地址空间，其中就包括栈空间，每个进程的栈空间是独立的，互不干扰。

栈的作用

规范来说，栈的作用有如下

保存函数调用信息（包括返回地址、参数、局部变量）
调用函数时传递参数

栈的特征

先进后出（LIFO）：最后压入栈的数据最先被弹出。
从高地址向低地址增长（在x86架构中）：这是一种约定，方便硬件实现。

这一小节，主要介绍了为什么需要使用栈，下一小节将介绍栈的工作机制（重点）

栈帧

定义

当一个函数被调用时，系统会在栈上为它划出一片独立的区域，用来保存它执行所需的全部信息，这个区域就叫作 栈帧（Stack Frame）。

栈帧结构

push ebp
mov  ebp, esp
....
mov esp, ebp
pop ebp
ret

这就是栈帧技术管理函数调用。

在函数调用过程中，CPU 需要知道“栈顶在哪里”“当前函数的栈范围有多大”，这两件事分别由两个寄存器负责：

ESP（Stack Pointer，栈顶指针）：
始终指向当前栈顶的位置，也就是下一次 push（入栈）或 pop（出栈）操作的目标位置。
栈是向低地址方向增长的，因此每次入栈（push）都会让 ESP 减小，出栈（pop）时 ESP 增大。
EBP（Base Pointer，基址指针）：
用来标记当前函数栈帧的起始位置。
它相对稳定，不会像 ESP 那样频繁变化，因此函数中的局部变量、参数都能通过固定的偏移量相对 EBP 来访问。

栈的工作机制

编写一个简单的文件

#include <stdio.h>

__attribute__((noinline)) int add(int a, int b) { return a + b; }

int main() {
  int x = add(2, 3);
  printf("%d", x);
  return 0;
}

gcc -fno-omit-frame-pointer -O0 -g test.c -o test编译时关闭优化，保留完整的栈帧结构

在这里插入图片描述

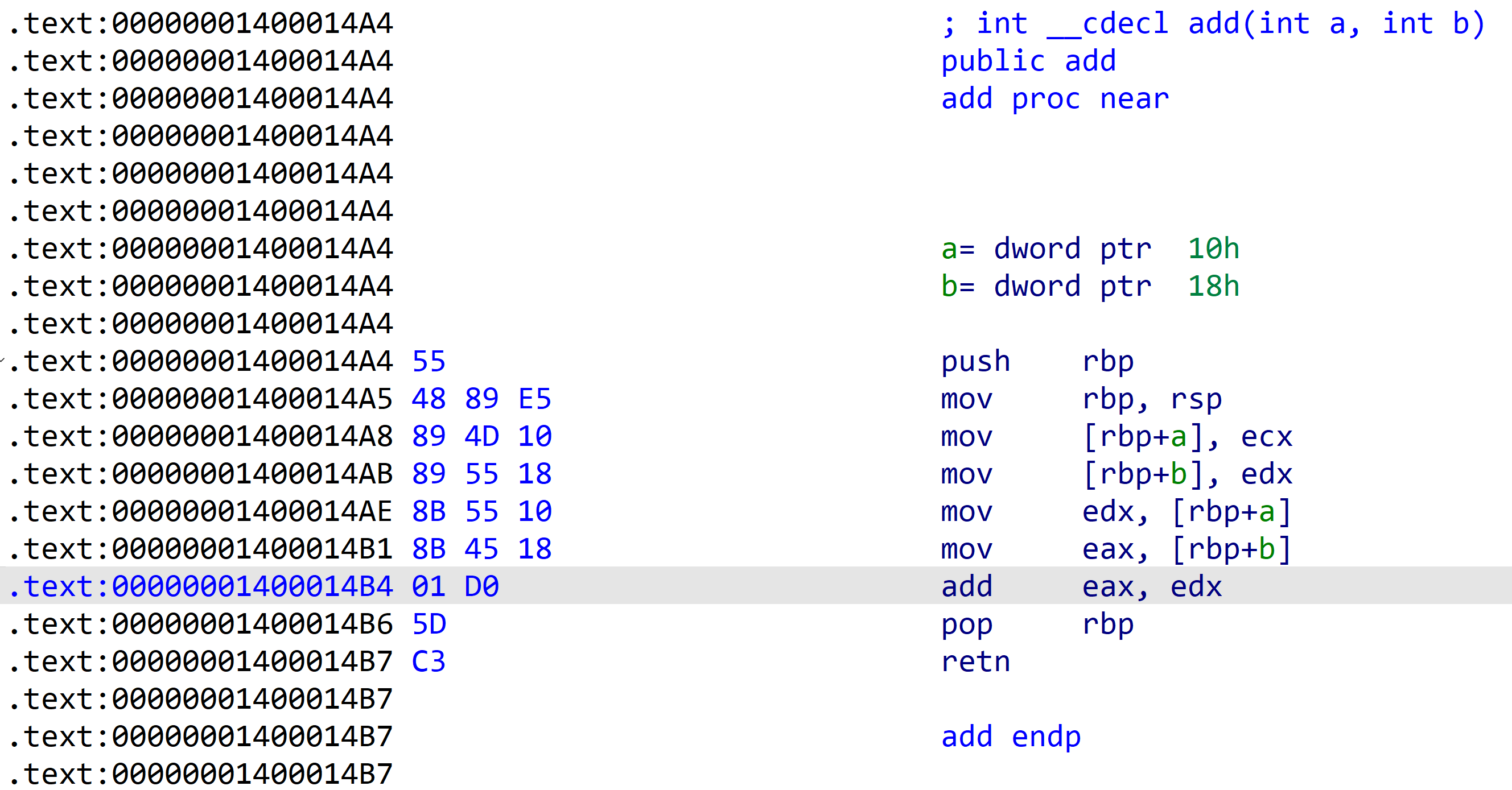

这个就是add函数的栈帧结构

在一个进程中，每当我们调用一个函数时，就会在这个进程中的栈空间里开辟一个新的栈帧。

push rbp
mov rbp,rsp

这两条语句就是起到了建立新栈帧空间的作用

push rbp时，做了两件事。

第一件事，rsp=rsp-8，这是为保存数据挪出空间，因为栈是向低地址增长的，因此要减8。

第二件事，就是把rbp的值写入栈中。

注意，这里并不是把当前函数的返回地址写入，返回地址的写入是执行call指令时，CPU自动就会将返回地址压入栈中。

这里其实隐含了一种“递归”的思想，我们来重新梳理一下，当我们开始执行任何一个函数时（当前是执行了add函数），就会重新建立一个新的栈帧，push rbp里的rbp就是上一个栈帧结构的基址，我们要在上一个栈帧结构的基础上建立一个新的栈帧。也就是说，我们不关心上一个栈帧到底是什么，只需要得到它的基址就行。

mov rsp,rbp
pop rbp
retn

这三条语句的效果就显而易见了，先将函数栈帧的起始地址返回到rsp中，此时rsp就指向了栈帧起始地址。

pop rbp也干了两件事

第一件事，先弹出rbp的值

第二件事，rsp向上移动8个字节

现在，调用者的栈环境完全恢复，RBP、RSP 都回到了函数调用前的状态。

retn是函数返回指令，由 CPU 自动完成以下动作：

从当前栈顶（[rsp]）取出 返回地址（就是调用时 call 自动压入的那一条）；
把这个地址加载到 指令指针寄存器（RIP），
让程序跳转回调用者的下一条指令处继续执行；
同时 rsp 再向上移动 8 字节（弹出返回地址）。

回到文章最初那个例子

int function_3(int a,int b)
{
    return a+b;
}
int function_2(int a,int b)
{
    return function_3(a,b);
}

int function_1(int a,int b)
{
    return function_2(a,b);
}

当调用function_1时，它会在栈空间上开辟一个新的栈帧空间，而这个栈帧空间的起始地址就是上一个函数的基址（保底是main()函数，也可能是其他函数，不重要），然后function_1调用了function_2，就会继续开辟一个新的栈帧空间，此时起始地址就是function_1的基址，如此进行下去。这样最终返回的时候，就能保证按顺序返回。
