【逆向工程】PE 导入导出表实战：如何一步步定位函数地址？（附详细图示）

原创 于 2025-11-17 20:39:46 发布 · 1.6k 阅读 · 26 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#CTF #逆向 #PE文件

【逆向工程】导入表与导出表

DLL

DLL（Dynamic Link Library），动态链接库。

在16位DOS时期，编译器是直接从库(Library)中读取程序中相应函数的二进制代码，然后插入到应用程序中。但现代Windows系统使用大量的库函数，若仍采用这种方式，就会导致效率低下。因此，Windows操作系统引入了DLL的概念

作用

  1. 程序本身不需要包含这些函数的代码，只需引用 DLL。
  2. 多个进程共享同一套函数，不用每个进程都重复实现。
  3. 只更新 DLL 文件，就能让所有使用它的程序获得新功能或修复。

加载方式

隐式加载（Implicit Linking）

特点：

  • 编译阶段就确定需要哪些 DLL。
  • EXE 的导入表中写着 DLL 名和函数名。
  • 程序启动时由系统 Loader 自动加载 DLL。

程序运行一开始，DLL 就已经在进程里了。如果 DLL 缺失，程序直接启动失败。

显式加载（Explicit Linking）

特点：

  • 程序自己在运行时手动加载 DLL。
  • 使用 API：
    • LoadLibrary()
    • GetProcAddress()
  • 什么时候加载、加载什么 DLL 完全由程序控制。

DLL 可以按需加载、延迟加载。可用于隐藏导入、防静态分析（比如恶意软件常用）。

加载地址

EXE文件能准确加载到自身的ImageBase中，是因为每个进程的虚拟地址空间相互隔离，彼此独立。在进程 A 中可以把它映射到 0x00400000在进程 B 中也可以把它映射到 0x00400000。

每个进程都有独立的页表，不同程序的页表不同，最终映射到实际的物理地址也不同，因此不会互相干扰。CPU 中有一个寄存器（CR3）专门保存 当前进程的页表位置。

但是DLL会被重复多次加载，有的进程的某个地址（假设是DLL 的默认 ImageBase）可能已经被其他模块占用。这个时候DLL只能重定位到别的位置。因此无法保证加载到指定的 ImageBase，只能根据情况重定位。

PE装载器

PE 装载器（PE Loader）就是负责把 PE 文件（EXE/DLL）从磁盘加载到内存，并让它准备好运行的系统组件。

它主要做的事包括：

  • 映射 PE 文件到进程地址空间
  • 解析并加载需要的 DLL
  • 修复重定位（Relocation）
  • 填写 IAT（导入地址表）
  • 调用程序的入口点（Entry Point）开始执行

导入描述符

这是导入表的每一项的结构

typedef struct _IMAGE_IMPORT_DESCRIPTOR {
    DWORD   OriginalFirstThunk;   // 指向 INT（导入名称表）
    DWORD   TimeDateStamp;
    DWORD   ForwarderChain;
    DWORD   Name;                 // 指向 DLL 名字（字符串）
    DWORD   FirstThunk;           // 指向 IAT（导入地址表）
} IMAGE_IMPORT_DESCRIPTOR;

OriginalFirstThunk：指向 **Import Name Table（导入名称表，INT）**的RVA，里面存着“要导入的函数名字/序号”。Loader 用它来解析函数真实地址。

Name：DLL 的名字，例如"KERNEL32.dll"，也是RVA

程序导入多少 DLL，就需要多少个导入描述符。

FirstThunk：指向 导入地址表的RVA，Loader 会把解析出的真实 API 地址写入这里，程序运行时真正 call 的就是这个表里的地址。

导入描述符的地址：在PE头中的可选头的DataDirectory[1]

各类表信息查看

接下来讲一下如何查看程序中的表的信息

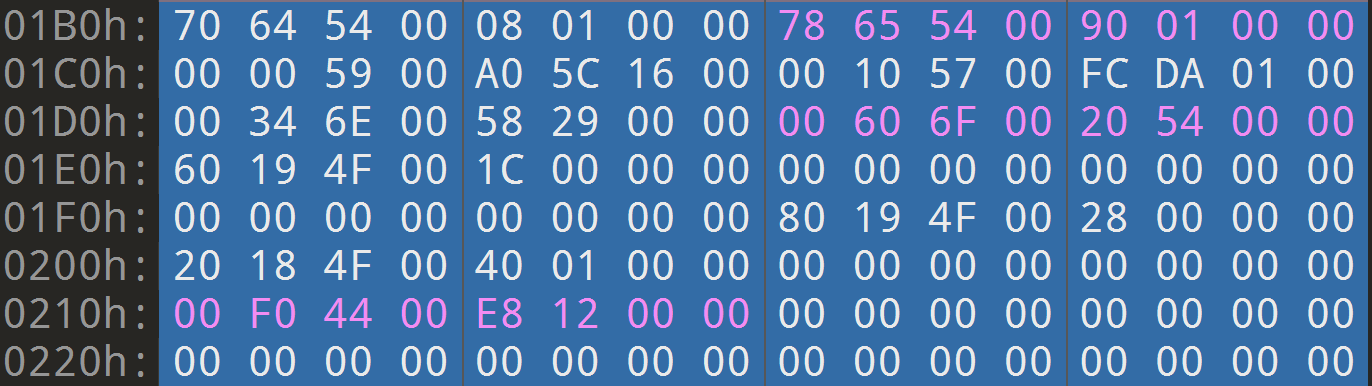

首先，通常情况下，PE头结构中的可选头的倒数128字节开始至结束，就是IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]部分，这里面储存了程序运行相关的表的信息。每8个字节代表一个表，其中前4个字节是表RVA，后4个字节是表的大小。

在010editor中，鼠标悬停在对应位置时，会显示出该位置的结构体信息。

在这里插入图片描述

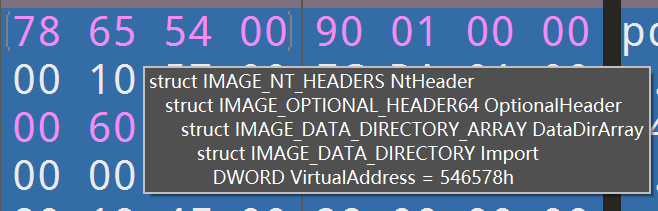

上面这张图片就是IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]部分，当鼠标悬停在比如说78 65 54 00部分就会显示如下提示

在这里插入图片描述

这说明了导入表的RVA是0x00546578（小端序）。

第二步，就是将RVA转换成在磁盘中的地址

这需要确定导入表在哪个节里，因此，要看节区头信息

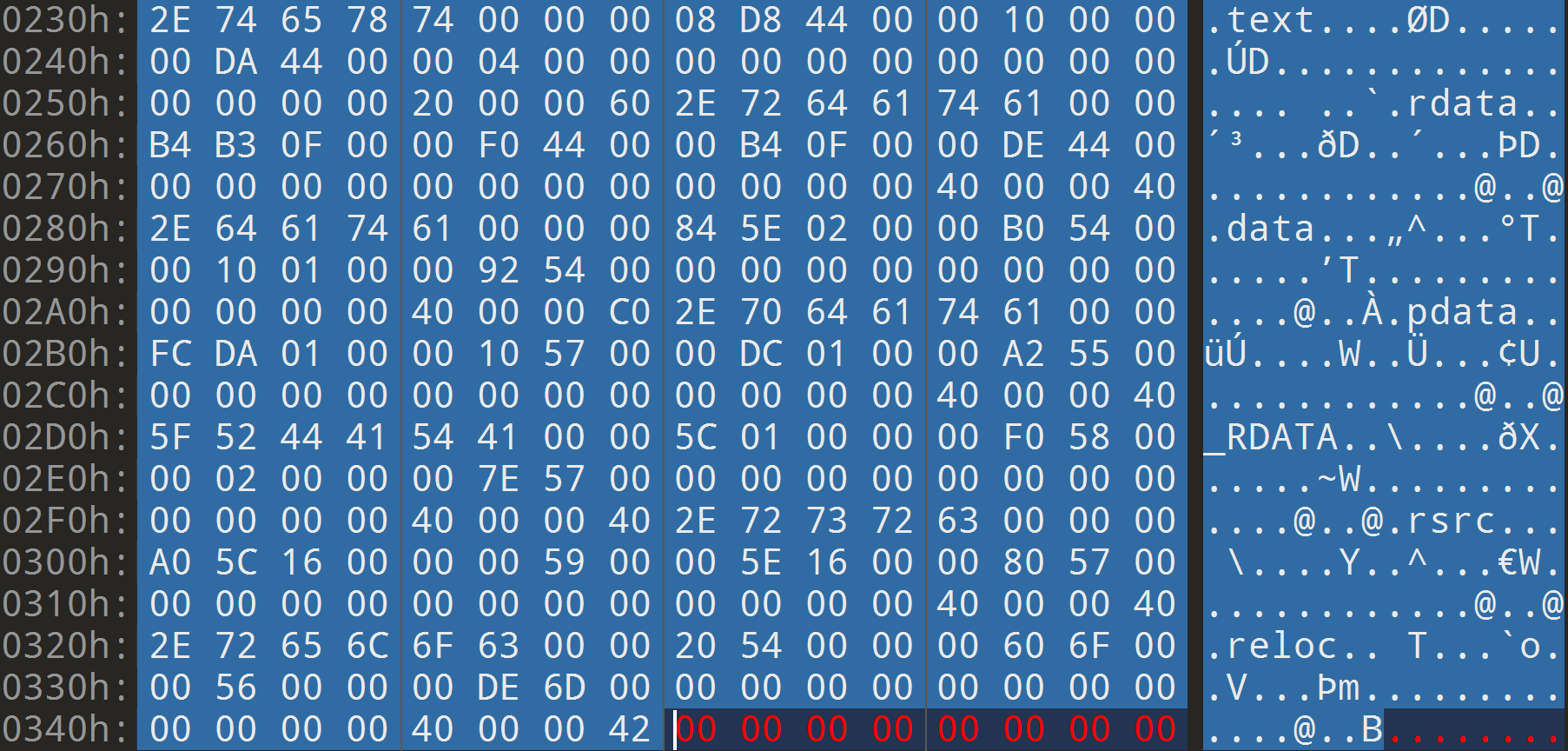

在这里插入图片描述

按照结构体定义，节区名称占8个字节，节区在内存中的大小占4字节，后面的4个字节就是节区的RVA。

在这里插入图片描述

上面的图片就可以分析出，text节区在内存中从0x00001000开始

由此一步步就可分析出导入表在.rdata节中。.rdata节的VirtualAddress是0x0044F000，PointerToRawData是0x0044DE00。

根据公式

RAW = (RVA - Section[i].VirtualAddress) + Section[i].PointerToRawData

就可以算出导入表在磁盘中地址是0x545378

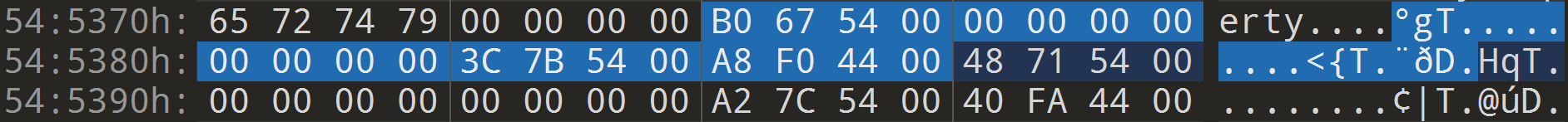

例如，这就是导入表其中的一个元素

在这里插入图片描述

导入表（Import Table）

现在我们根据上面的方法，查看导入表内容。

按照上图的例子3C 7B 54 00，也就是RVA为0x00547B3C的地方应该存放一个DLL名称信息，按照公式转化，对应文件偏移地址就是0x54693C
在这里插入图片描述

RVA为0x005467B0指向INT表，RVA为0x0044F0A8指向对应的IAT表。

INT表

INT表记录了该程序调用对应的DLL文件中的函数名称或序号。

PE文件中，每个元素4个字节

PE+文件中，每个元素8个字节

当INT表中元素代表函数名称时

结构特征是最高位为0，（注意小端序），所以在010editor中查看就会类似于0C 7B 54 00 00 00 00 00，这是一个RVA，也就是0x0000000000547B0C。但是这个RVA指向的是IMAGE_IMPORT_BY_NAME（一个“函数结构”），不是函数名。

当INT表中元素代表函数在DLL中序号时

结构特征是最高位为1，在010editor中查看类似于7D 01 00 00 00 00 00 80，（因为0x80 00按照二进制展开就是1000 0000）。对于PE文件，序号占 低 31 位；对于PE+文件，序号占 低 63 位。（也就是去掉1后剩下的内容）

例如，PE文件中若是0x80000054，二进制展开就是1000 0000 0000 0000 0000 0000 0101 0100，那么序号部分就是000 0000 0000 0000 0000 0000 0101 0100，也就是0x54。

查看INT表元素

按照上文例子，将0x0000000000547B0C这个RVA转化后是0x5488A0，跳转查看。

在这里插入图片描述

当INT元素代表函数名称时，指向的IMAGE_IMPORT_BY_NAME结构是

typedef struct _IMAGE_IMPORT_BY_NAME {
    WORD Hint;
    CHAR Name[1];    // 以 '\0' 结尾的 ASCII 函数名
} IMAGE_IMPORT_BY_NAME;

其中，前两个字节只是为了优化搜索的提示值，不重要。后面紧跟着就是真正的函数名了。

当INT元素代表函数在DLL中序号时，

有点复杂

IAT表

作用：程序真正使用的函数地址都在 IAT 里面。程序运行中访问 API 时，访问的是 IAT，而不是 INT。

当文件未加载运行时，IAT和INT内容完全一样。

也就是说：

  • 如果按名称导入 → IAT[i] 是指向 IMAGE_IMPORT_BY_NAME 的 RVA
  • 如果按序号导入 → IAT[i] 也存一个数值（最高位=1）

当 Windows 加载进程时，Loader 做三件事：

  1. 根据 INT 找到所有函数的名字（或序号）
  2. 在 DLL 的导出表中查到它们真实的函数地址
  3. 把真实函数地址写入 IAT 中

举个例子，IAT在程序加载前比如说保存了CreateFileA，当程序加载时，就会被loader替换为0x76F01234（真实函数地址）

导出表（Export Table）

作用：记录一个 DLL 对外提供的所有函数/变量的列表。

导出表是一个结构体IMAGE_EXPORT_DIRECTORY

一个PE文件只有一个导出表

这是导出表的结构

typedef struct _IMAGE_EXPORT_DIRECTORY {
    DWORD   Characteristics;        // 一般为 0
    DWORD   TimeDateStamp;
    WORD    MajorVersion;		   // 一般为 0
    WORD    MinorVersion;		   // 一般为 0
    DWORD   Name;                   // DLL 名称（RVA）
    DWORD   Base;                   // 导出函数序号的起始值
    DWORD   NumberOfFunctions;      // 导出函数数量（可能包含空）
    DWORD   NumberOfNames;          // 有名称的导出函数数量
    DWORD   AddressOfFunctions;     // 导出函数地址表 RVA (EAT)
    DWORD   AddressOfNames;         // 导出函数名称表 RVA
    DWORD   AddressOfNameOrdinals;  // 导出函数序号表 RVA
} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;
//共40个字节

查看导出表信息

下面是在 EAT中查找指定函数的步骤教程

以函数名称查找信息

  1. 回到可选头部分，查看导出表的RVA是0x546470，转换后就是0x545270，跳转到0x545270

    在这里插入图片描述

  2. 找到AddressOfNames的RVA是0x005464B8，转换后是0x5452B8

    AddressOfNames的内容是指向各个函数名字符串的RVA（每4个字节为一个RVA）

在这里插入图片描述

也就是说RVA为0x005464F6就对应一个函数名，其索引值为0。转换后就是0x5452F6

在这里插入图片描述

这就是一个叫做CreateLexer的函数

  1. 找到AddressOfNameOrdinals的RVA是0x005464D8，转换后是0x5452D8，然后这个表对应的索引值的值当作新的序号。

    也就是说，函数在AddressOfNames里的索引值假设为i (下标从0开始)，那么新的序号就是AddressOfNameOrdinals[i]

    注意，这个表是两个字节为一个元素

在这里插入图片描述
观察表发现，索引为0的地方对应的值也是0

  1. 找到AddressOfFunctions的RVA是0x546498，转换后就是0x545298

    在这里插入图片描述
    得到CreateLexer的函数的RVA是0x2EF0F0，转换后就是0x2EE4F0，就可以看到函数实现了

总结一下流程：导出表—>AddressOfNames看函数名+记住索引—>AddressOfNameOrdinals看上一步索引值对应元素的值(2个字节)，作为新的序号—>AddressOfFunctions看新的序号位置对应的值（4字节）就是函数的RVA

以函数序号查找信息

函数在DLL中的序号：将AddressOfNameOrdinals表中的值加上Base

  1. 将函数序号减去Base（查看导出表的Base），得到一个索引
  2. 将这个索引作为AddressOfFunctions表中的索引，就可以得到想要的函数的RVA
