Looking for the Devil in the Details

本文是2019年CVPR的一篇文章，作者团队来自于中国科技大学
论文链接：https://arxiv.org/abs/1903.06150v1
代码链接：https://github.com/researchmm/tasn
Devil是一个很有意思的名字，让我想起了boss提到的他们家的小公主~

contributions

• 提出了一种新颖的三线性注意力采样网络【trilinear attention sampling network】（TASN），以从数百个用于细粒度图像识别的parts提案中学习微妙的特征表示
• 以teacher-student的方式优化TASN，在这种方式中，可以将细粒度的功能高效地提取到单个主网中。
• 在iNaturalist、CUB Birds and Stanford、Cars数据集上取得了最优的效果。

Method

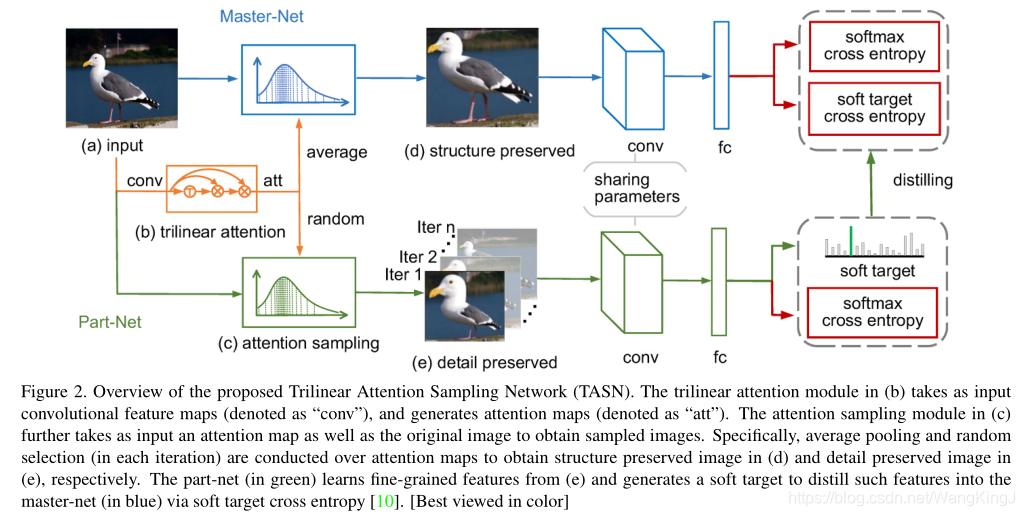

TASN的整个网路架构如上图所示，给定（a）中的输入图像，我们首先将其通过几个卷积层以提取特征图，然后通过（b）中的trilinear attention module将其进一步转换为attention map。要了解specific parts的细粒度特征，我们随机选择一个attention map，并使用选定的attention map对输入图像进行注意力采样。 （e）中的采样图像被称为细节保留图像，因为它可以高分辨率保存特定的细节。此外，为了捕获全局结构并包含所有重要细节，对所有注意力图进行平均，然后再次进行注意力采样，（d）中的这种采样图像称为结构保留图像。我们进一步制定了一个part-Net来学习保留细节的图像的细粒度表示，并制定了一个主网来了解保留结构的图像的特征。最后，part-Net生成soft target，以通过soft target交叉熵将细粒度特征提取到主网中。

Details Localization by Trilinear Attention

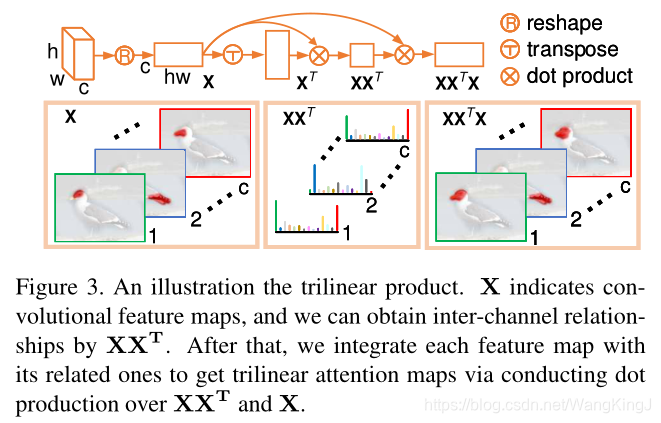

整个的trilinear attenation的过程用上图就可以很好的说明，首先将$c\times h\times w$的feature map转换为$c\times hw$维的matrix，表示为$X\in {\mathbb{R}}^{c\times hw}$，trilinear function 表示为${\mathcal{M}}_b:=(X{X}^T)X$，其中$X{X}^T$是一个双线性的特征，表示的是通道之间的空间关系，即$X{X}_{i,j}^T$表示的通道$i$和通道$j$之间的空间关系。为了使feature map更加鲁邦，将$X{X}^T$和$X$进行点乘，即将空间关系插入到特征图中，然后再进行归一化操作$\mathcal{M}(X):=\mathcal{N}(\mathcal{N}(X)X^T)X$，其中$N(.)$表示的是用softmax归一化矩阵的第二维。两个$\mathcal{N}$的意义是不一样的，第一个$\mathcal{N}(X)$是空间归一化，将特征图的每个通道保持在同一比例内，第二个是对每个关系向量$(\mathcal{N}(X)X^T{)}_i$进行关系归一化。归一化之后的输出表示为$M$，即$M=\mathcal{M}(X)$，然后将其reshape成$c\times h\times w$的，$M$的每一个通道都代表一个attention map$M_i\in {\mathbb{R}}^{h\times w}$。

Details Extraction by Attention Sampling

基于注意力的采样器，该采样器将图像以及三线性注意力图作为输入，并生成保留结构的图像和保留细节的图像，保留结构的图像捕获了全局结构，并包含所有重要细节。与原始图像相比，保留的结构删除了没有细粒度细节的区域，因此可以更好地以高分辨率表示可区分的部分。保留细节的图像集中于单个部分，可以保留更多细粒度的细节。
对于输入图像$I$，我们通过在不同attention map上的非均匀采样得到保存结构的$I_s$图像和保留细节的$I_d$图像。

其中$M$是一个attention map，$\mathcal{S}$(.)是nonuniform sampling function ，$\mathcal{A}(.)$是在channel上的平均池化，$\mathcal{R}(.)$表示从输入中随机选择一个通道。

将注意力图视为probability mass function，其中具有较大注意力值的区域更可能被采样。以structure-preserved sampling 为例，首先计算x轴和y轴上structure-preserved attention map $\mathcal{A}(M)$的积分

$max$函数将attention map分解为二维的，然后再使用下式，进一步的获取采样函数，

${\mathcal{F}}^{-1}$是$\mathcal{F}$的反函数，注意力图用于计算原始图像和采样图像的坐标之间的映射函数。

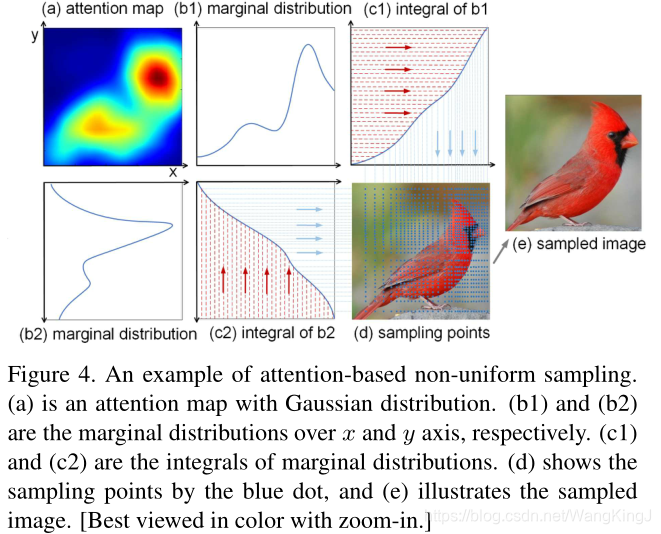

上图就可以很好的展示整个的操作过程，对attention map去计算在x轴$b1$和y轴$b2$上的最大值，进而将其分解为2维，然后获取$b1$和$b2$的积分，显示在$c1$和$c2$中，然后我们进一步的获取$c1$和$c2$的反函数，即均匀的采样$x,y$轴上的点，也就是如Fig.4 $c1，c2$中红色箭头所示，进而得到其对应的蓝色箭头，两者相交的点为sampling points，即d中展示的点，e是最终采样的图片（保留结构的图像）。可以在d中看到，对于注意力值大的区域，我们分配了更多的采样点。

Details Optimization by Knowledge Distilling

对于每一次的迭代，我们都可以获取通过Attention Sampling 得到的structure-preserved image($I_s$)和details-preserved image($I_d$)，将他们放到backbone CNN（eg. Resnet-50）来得到全连接的输出$z_s,z_d$，然后用softmax classifier将其转换为probability vector$q_s，q_d$，来表示每个类别的预测概率。

$q_d$同$q_s$一样，$T$是一个参数，在分类任务中，通常设置为1。
master-net的soft target交叉熵如下所示：

其中$N$代表的是类别数量，最后，我们的master-net的目标函数可以表示为

其中$L_{cls}$是一个分类损失函数，$y$是一个表示标签的向量，$\lambda$表示的是两者的损失权重。
soft target交叉熵的目的是提取学习到的特征以获取细粒度的细节，并将此类信息传输到主网络。

Experiments

在Caltech-UCSD Birds(CUB-200-2011) [34], Stanford Cars and iNaturalist-2017上进行评测， iNaturalist-2017是有13个超类的最大的细粒度任务的数据集。

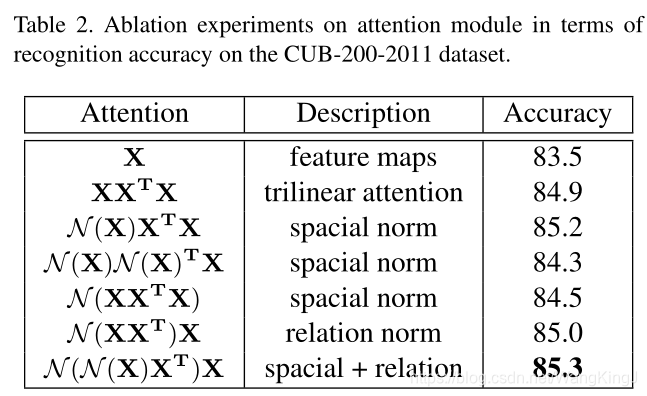

上图是在CUB-200-2011上做的消融实验来探讨不同的归一化的方法对实验结果的影响。

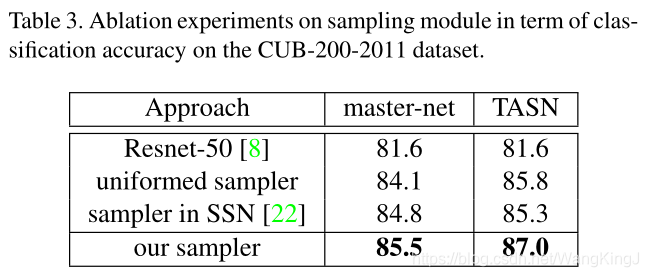

上图是在CUB-200-2011上探讨不同的sampling module对实验结果的影响。

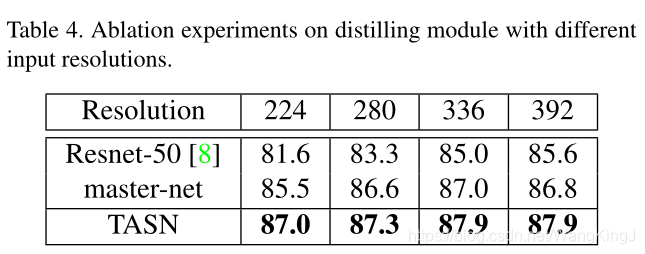

上图是在CUB-200-2011上探讨不同的输入分辨率对distilling module的影响。

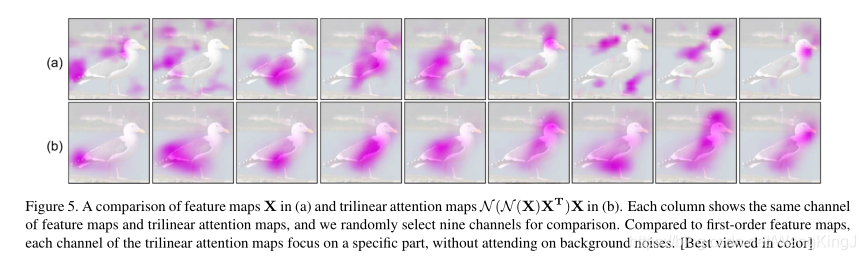

上图中的(a)是特征图，(b)是trilinear attention map，随机的选择了9个通道进行对比，可以很明显的看到（b）中更加的专注于特定的部分，很少涉及背景噪音。
文章在三个数据集上的实验非常的丰富，只截取几个了上述的几个进行展示，有兴趣的还需参考原文。
