信号完整性与电源完整性分析第一章课后复习题

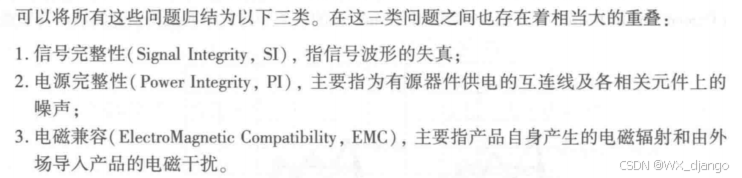

1.1 列举一个纯属于信号完整性类型的问题。
1.2 列举一个纯属于电源完整性类型的问题。
1.3 列举一个纯属于电磁兼容类型的问题。

1.4 列举一个同时属于信号完整性类型和电源完整性类型的问题。

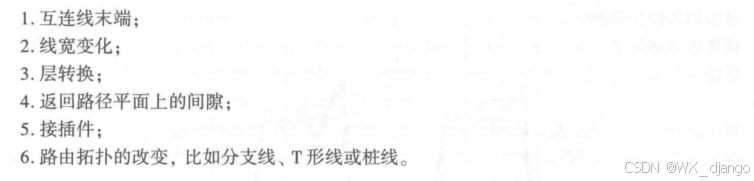

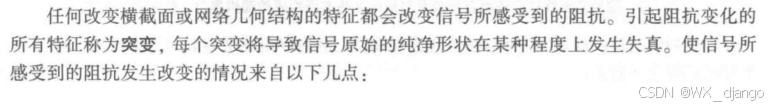

1.5 是什么造成了阻抗的不连续？

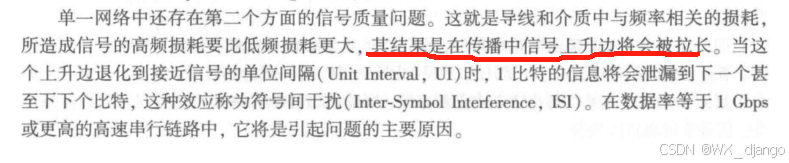

1.6 当互连线具有频率相关损耗时，传输信号会发生什么变化？

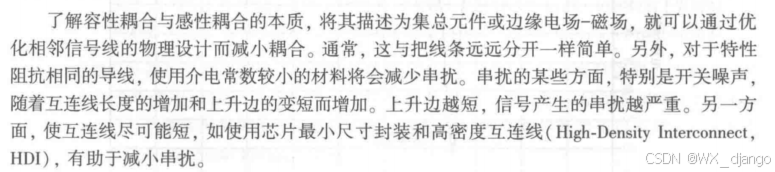

1.7 引起串扰的两种机制是什么

1.8 为了将串扰最低化，应该如何设置两个相邻信号路径的返回路径？

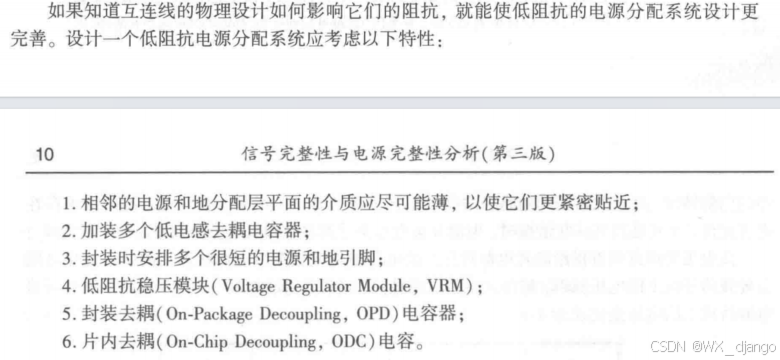

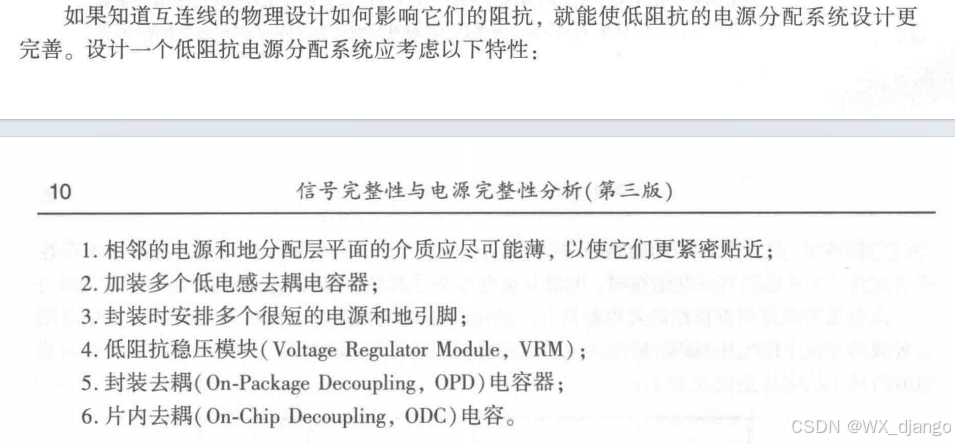

1.9 低阻抗电源分配网络降低了电源完整性问题。列出低阻抗电源分配网络的3个设计特征。

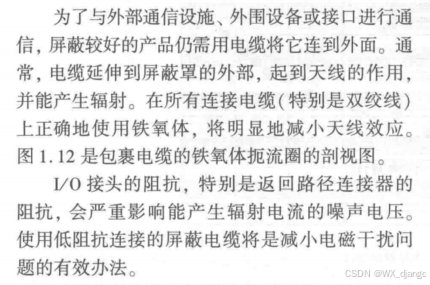

1.10 列出有助于降低电磁干扰的两个设计特征。

1.11 略

1.12 信号的哪种最重要的特征影响道信号是否会存在信号完整性问题。
信号上升沿的时间。

1.13 为了解决问题，哪一点信息是最需要了解的？
问题产生的原因。

1.14 最好的设计实例就是值得遵循的惯例。试给出几个最佳电路板互连设计的实例。

1.15 模型和仿真有什么区别？

1.16 最重要的分析工具是哪3类？

1.17 伯格丁第9条规则是什么？

1.18 在设计流程中加入测量环节的3个重要原因是什么？

1.19 一个2GHz时钟信号的周期是多大？对其上升边的合理估计是多大？
0.5ns 50ps.

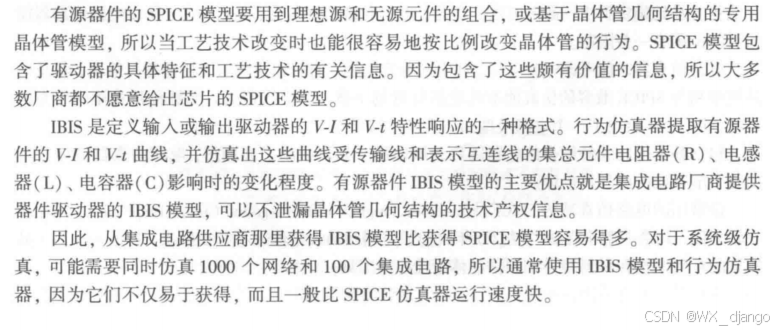

1.20 SPICE模型和IBIS模型有什么区别？

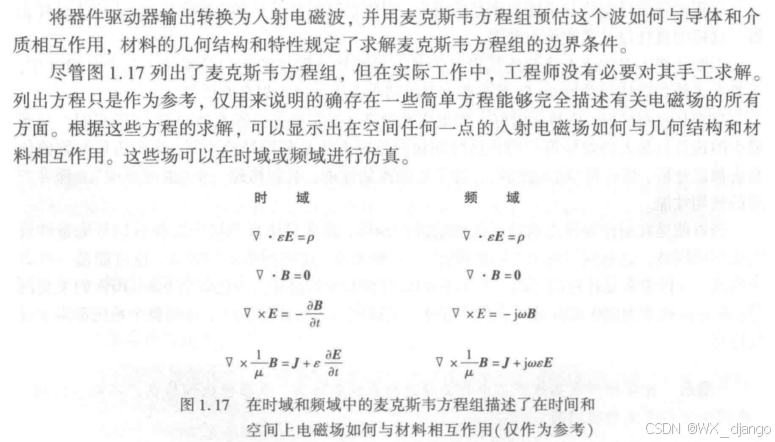

1.21 麦克斯韦方程组描述什么？

1.22 如果底层时钟的频率为2GHz，而数据以双倍速率计，那么信号的数据率是多少？
4Gbps
