插卡玄学or数据刺客？TF（microSD）卡实战避雷

TF卡（全称TransFlash Card）只有指甲盖大小（15mm×11mm×1mm），却开启了移动设备存储的新时代：

TF卡凭借小体积、高兼容性及强环境耐受性，在物联网中成为边缘存储、设备扩容和离线维护的核心载体。

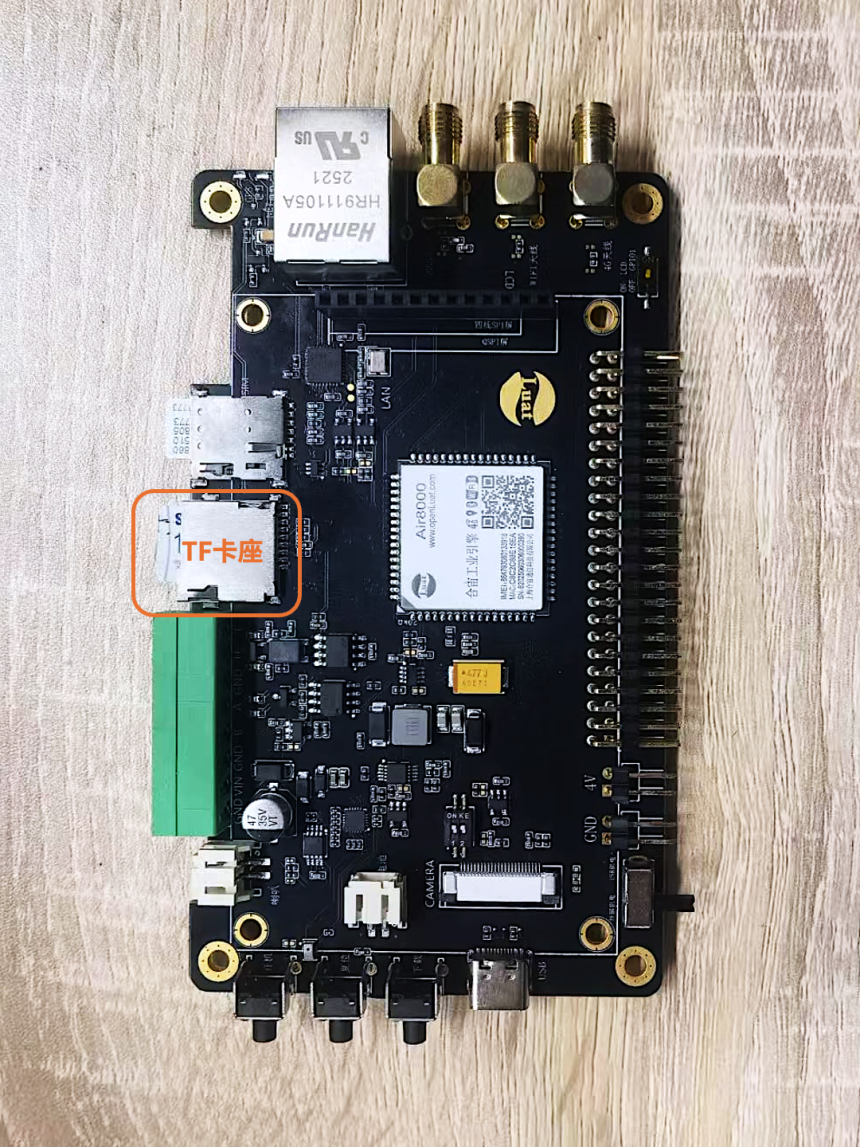

Air8000开发板配备了TF卡座，如下图示：

1、TF卡没办法用，是怎么回事儿？

好些朋友们都有反馈过说自己的卡插进去了，但是一直无法挂载成功怎么回事？

那么这里面就是涉及到一个兼容性的问题，而TF卡兼容性是多维度的适配能力，涉及物理接口、传输协议、系统驱动及环境耐受性等。

1.1 设备兼容性

• 工业设备支持：
  工业级TF卡需与工业相机、PLC控制器、机器人等专业设备兼容，确保在严苛环境下稳定工作。

• 消费类设备：
  需适配智能手机、平板电脑、行车记录仪、无人机、监控摄像头等常见设备。

  例如：
  行车记录仪：实时保存高清视频数据，需支持循环录制。

  无人机/监控设备：保障长时间连续读写，如128G卡可支持25天1080P监控录制。

• 扩展性要求：
  部分设备仅支持特定容量（如SDHC卡≤32GB，SDXC卡≥32GB），需匹配设备规范。

1.2 接口与协议兼容性

• 速度标准：
  需符合设备支持的传输协议，例如：

  UHS-I/UHS-III：提供104MB/s至624MB/s带宽，影响4K视频录制等场景的流畅性。

  视频速度等级（V30/V90）：确保高帧率视频录制不丢帧，如V30卡可满足4K录制需求。

• 应用性能等级（A1/A2）：
  影响随机读写速度，A2级卡更适合安装应用或游戏（如Switch），减少加载延迟。

1.3 系统与驱动兼容性

• 操作系统支持：
  Linux系统：需内核驱动（如mmc模块）或用户空间驱动支持热插拔。

  Windows/macOS/Android：需免驱即插即用，部分工业场景需定制驱动程序。

• 文件系统适配：
  如FAT32/exFAT格式兼容不同设备，突发断电时需防护机制避免数据损坏。

1.4 环境与物理兼容性

• 温度范围：
  工业级卡支持-25℃~85℃（如监控设备），消费级卡通常为0℃~70℃。

• 耐用性：
  工业卡采用加固外壳和防震设计，适应车载、工厂等振动环境。

1.5 功能兼容性

• 加密与安全：
  支持硬件加密技术，用于金融、安防等领域的数据保护。

• 特殊功能：
  如Wi-Fi TF卡支持无线传输，需配套应用程序协同工作。

1.6 兼容性问题的常见表现与解决

• 无法识别卡：
  检查驱动加载、卡槽物理损坏或文件系统错误。

• 读写速度慢：
  升级高速读卡器（如支持UHS-II的型号），或更换高性能卡（如V30/A2级）。

1.7 我们现在测试有哪些TF卡能用

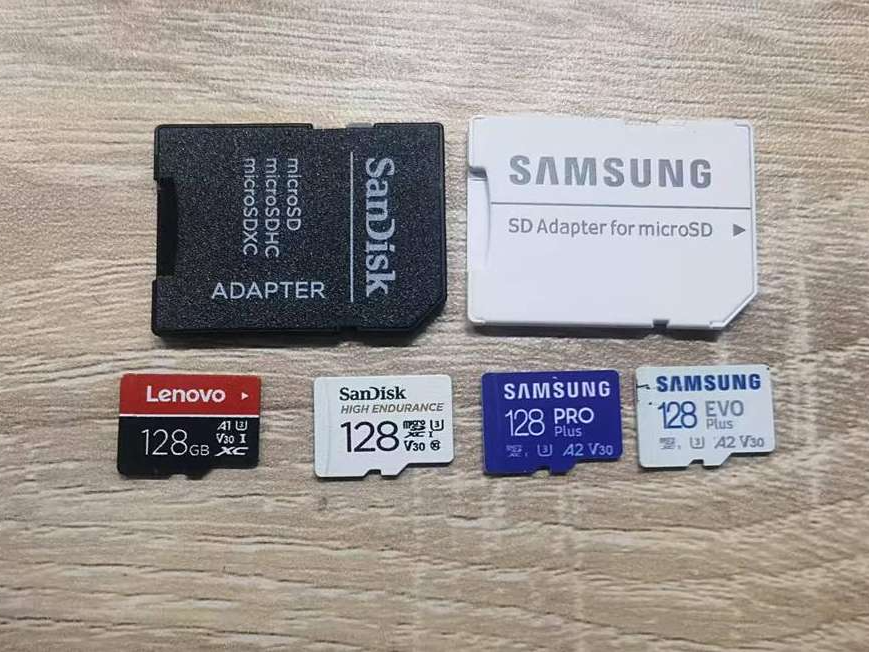

在各位选择使用的TF卡时，我们建议不要使用白牌卡，尽量选择大品牌卡。例如：联想、闪迪、三星、三星EVO、金士顿等大品牌TF卡。

2、Air8000工业引擎TF卡demo实战

根据我们gitee库中的demo进行自己的代码编写和尝试，感兴趣的朋友可以加文末微信一起探讨。

▼  Demo核心逻辑五步走  ▼

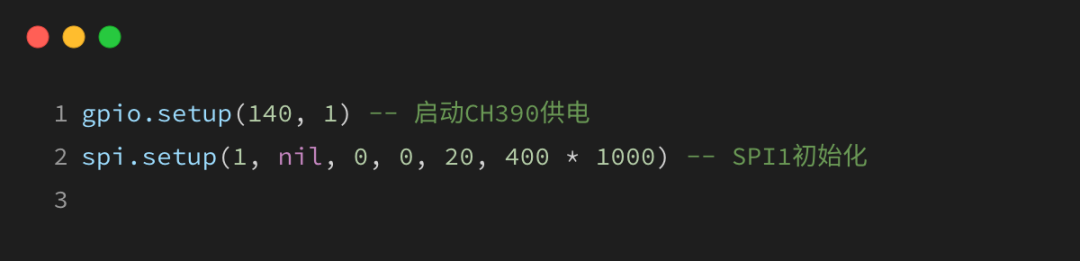

01）硬件初始化

开启CH390供电（GPIO140高电平）；

配置SPI1接口：
SCLK=38, MISO=39, MOSI=40, CS=20

02）文件系统挂载

调用FatFS库挂载TF卡到/sd路径。

03）大文件操作实战

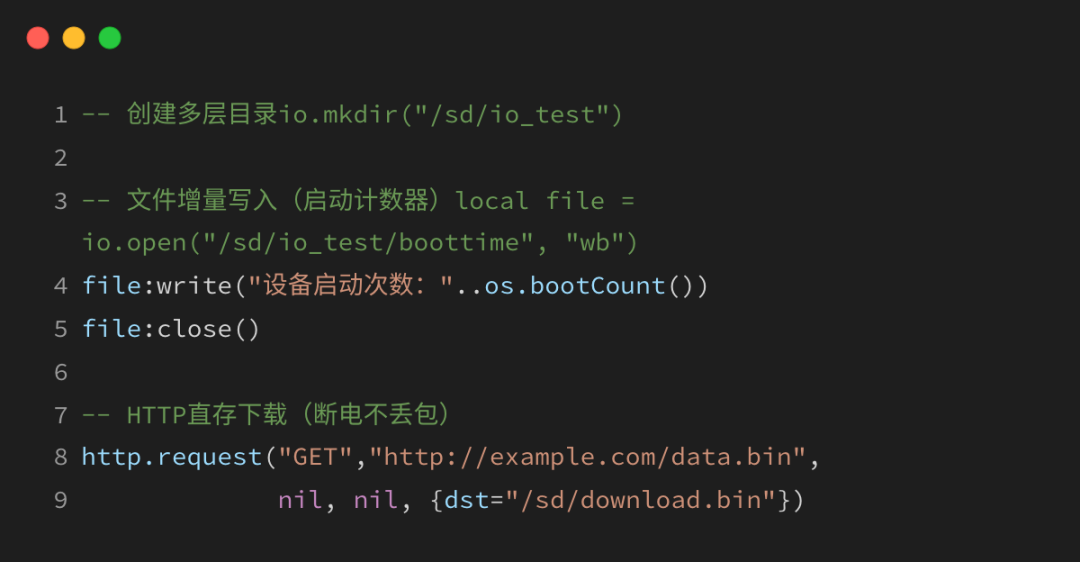

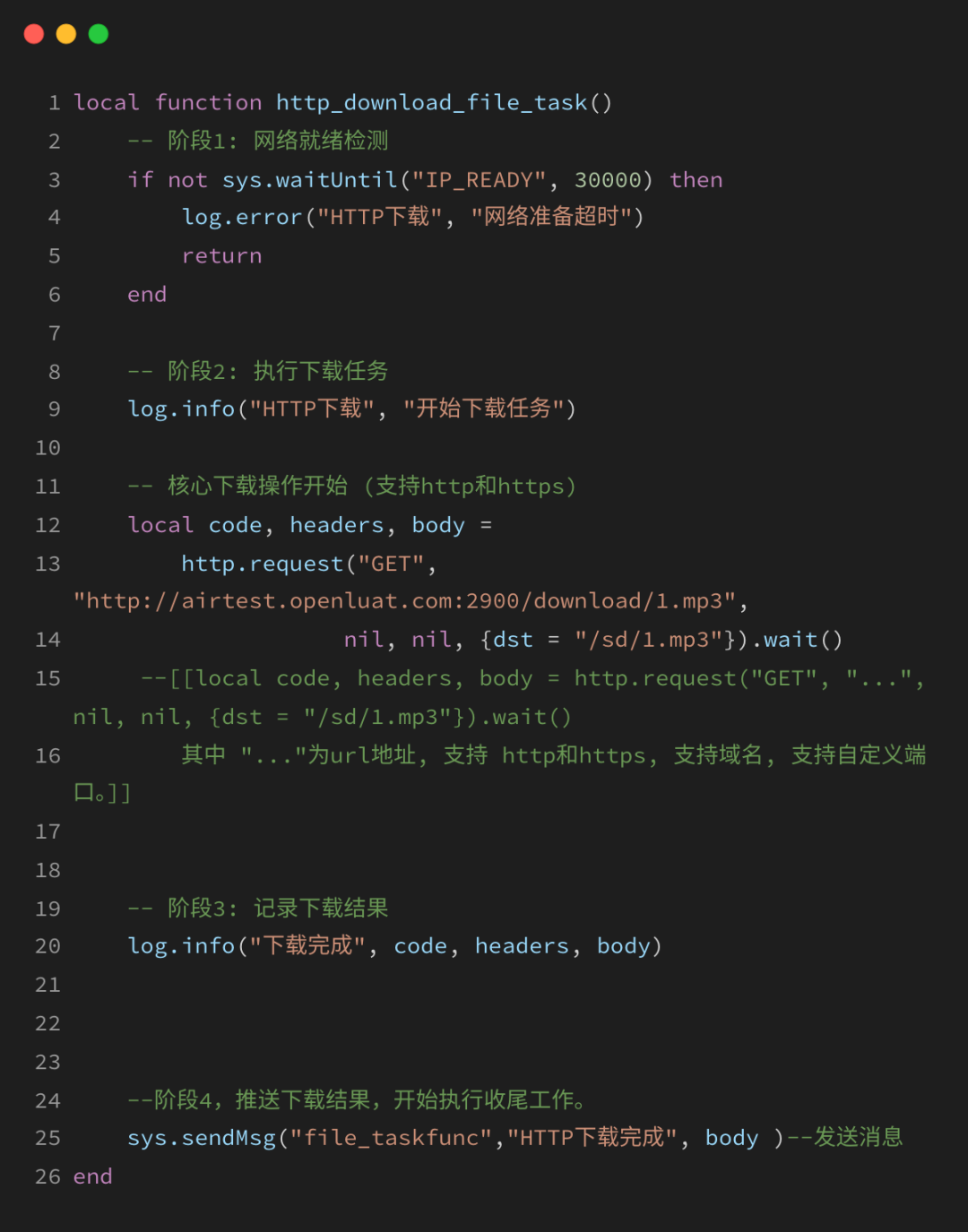

04）下载到TF卡中及推送消息

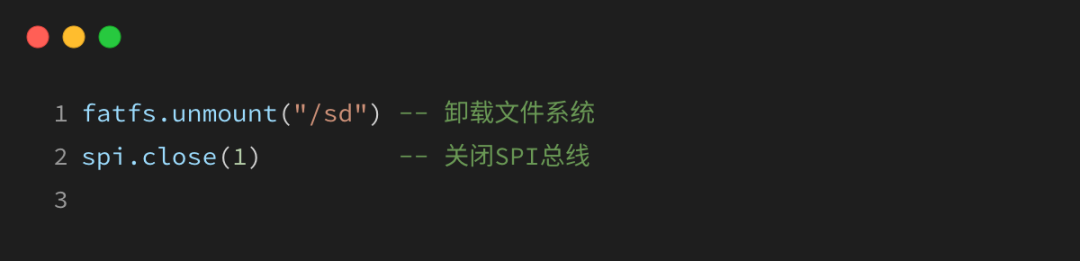

05）安全卸载流程

3、TF卡使用注意事项

当前所有新系列产品都支持TF卡功能，包括：

• Air780EHM/EGH/EHV

• Air8000系列

• Air8101系列

使用核心板进行外挂的时候，各位要记得接线不要接错了哦，并且一定要注意SPI的ID是否有冲突。

划重点：

当各位使用Air8000整机开发板或者是Air780新品系列的开发板——在测试TF卡功能的时候，一定要将CH390初始化并拉高。因为CH390和支持TF卡的SPI1/SPI0，使用的是同一条SPI总线。

SPI总线上挂载的所有设备，只要是上电的，如果正常使用就初始化SPI和CS，不使用的也得初始化CS脚并拉高。没有初始化CS脚，对应的GPIO就是输入高阻态，就可能是低电平，SPI总线发送数据时它就可能响应，从而在MISO上有输出。
