实测NE555和74HC04产生的40KHz方波和三角波

最新推荐文章于 2025-05-03 21:11:05 发布
最新推荐文章于 2025-05-03 21:11:05 发布
阅读量2.3k 收藏 20
点赞数 8
CC 4.0 BY-SA版权
文章标签： 信号处理
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/WDKJZYY/article/details/135285172
本文介绍了使用NE555定时器和74HC04反相器产生40KHz方波和三角波的方法。通过调整电阻和电容值，可以改变NE555的占空比，添加RC积分电路可将方波转换为三角波。74HC04则通过特定电阻电容配置产生所需频率的波形。对比结果显示，两者产生的三角波线性度存在明显差异。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

     目前产生普通的方波信号无非单片机、NE555、7404反相器、其他运放如LM324等。原理基本是将RC积分器，反相比较器等组合起来。

NE555

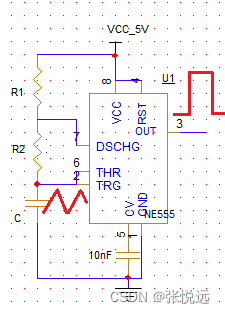

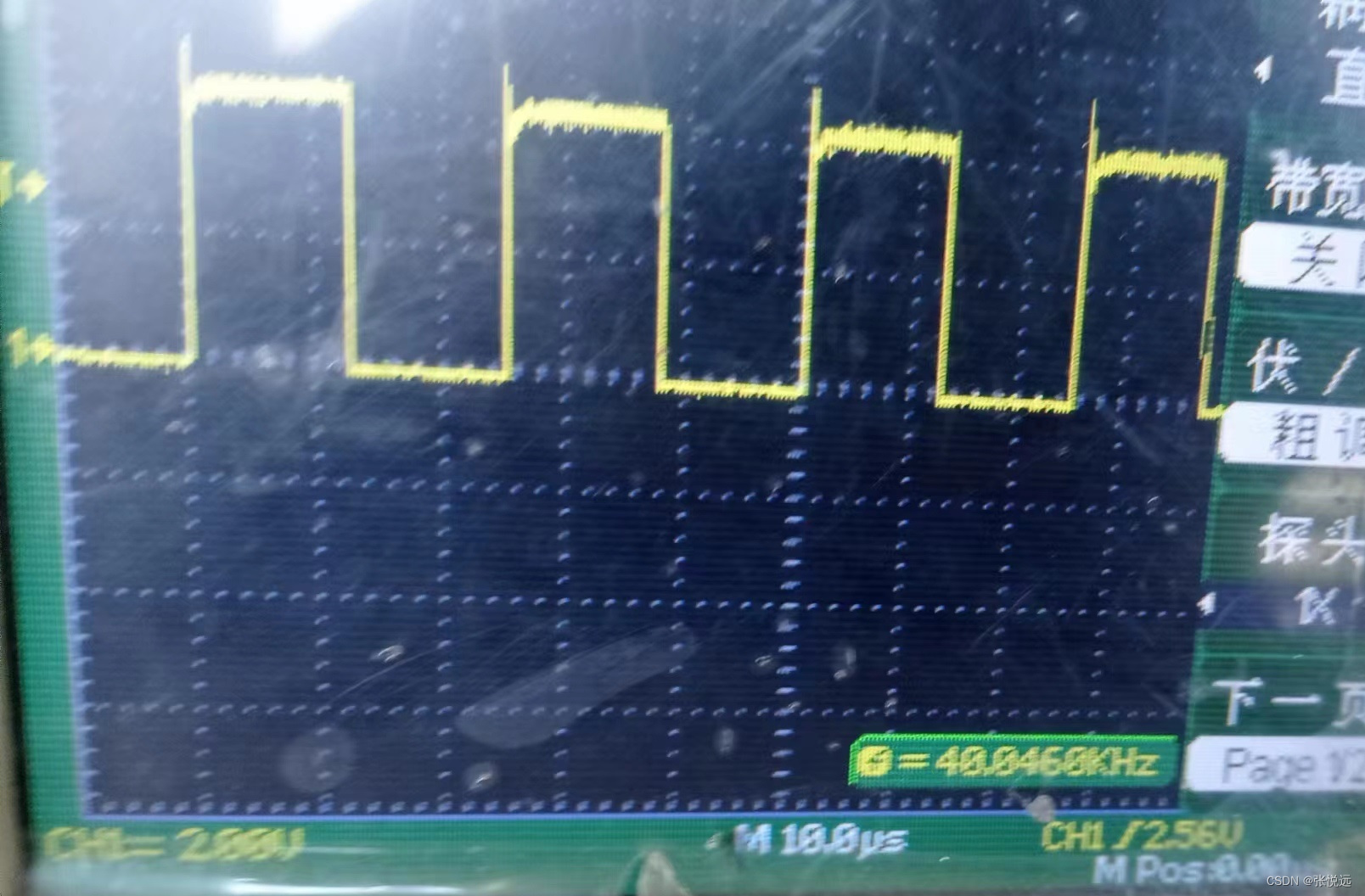

        NE555在ORCAD的misclinear.olb库中，实际采用自己做的库元件，定时器，工作电压4.5到15V。NE555原理图和产生的方波如下。

        NE555工作在无稳态状态下，输出频率  f=\frac{1}{ln2*(R1+2R2)*C}

方波输出高电平时间high=ln2*(R1+R2)*C，输出低电平时间low=ln2*R2*C

这里取R1=1k，可调电阻R2=35.8K，C=1nF，3脚输出方波，占空比为
