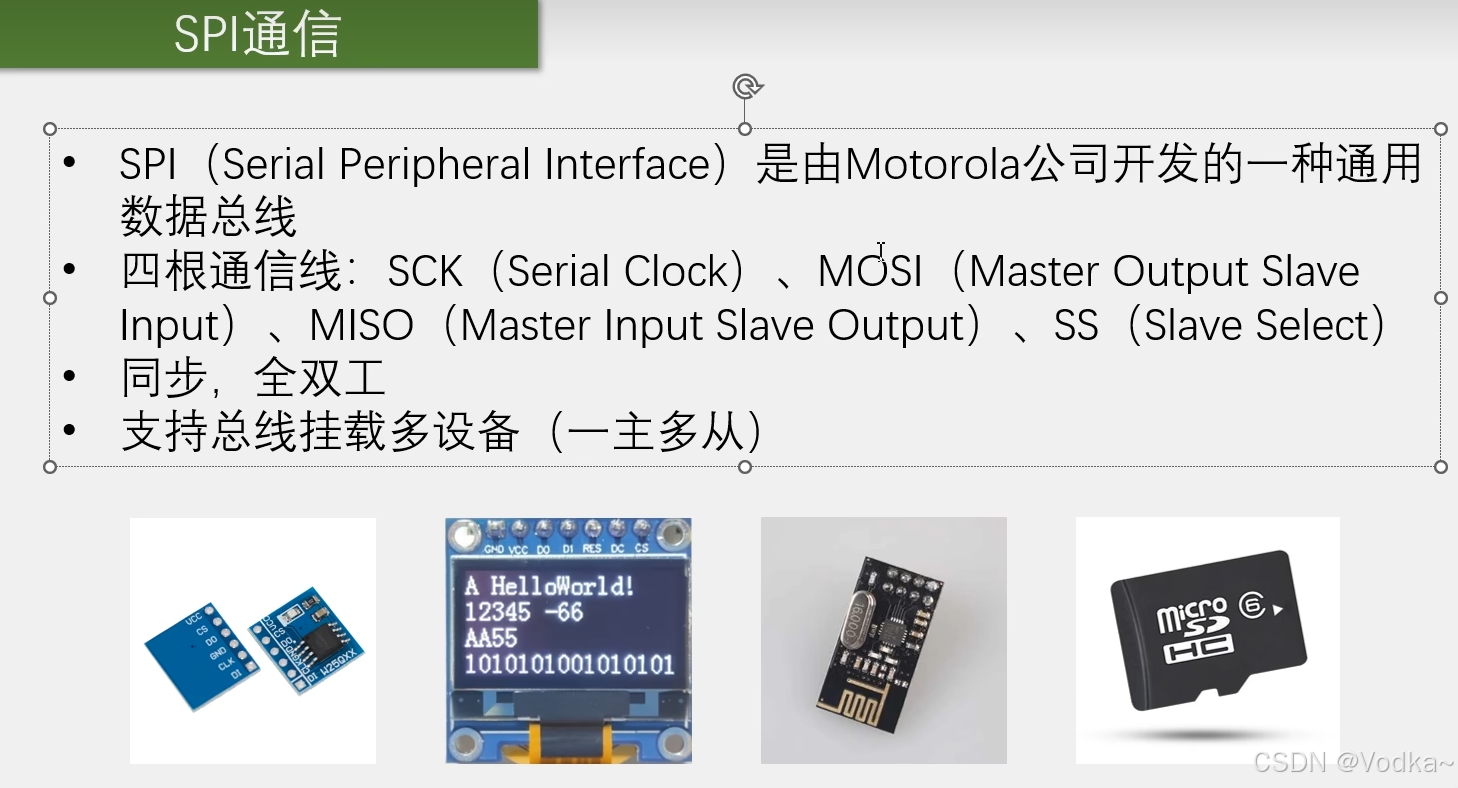

SPI协议

在这里插入图片描述

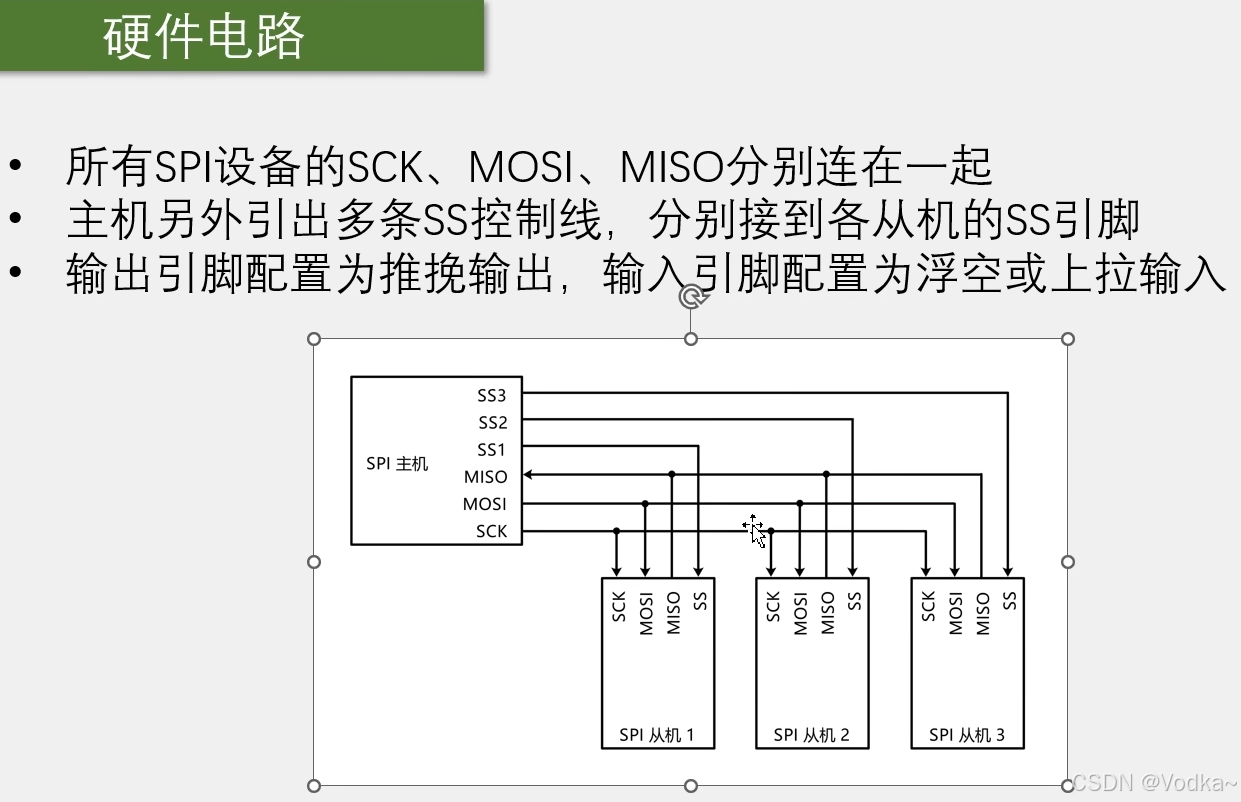

典型电路

在这里插入图片描述

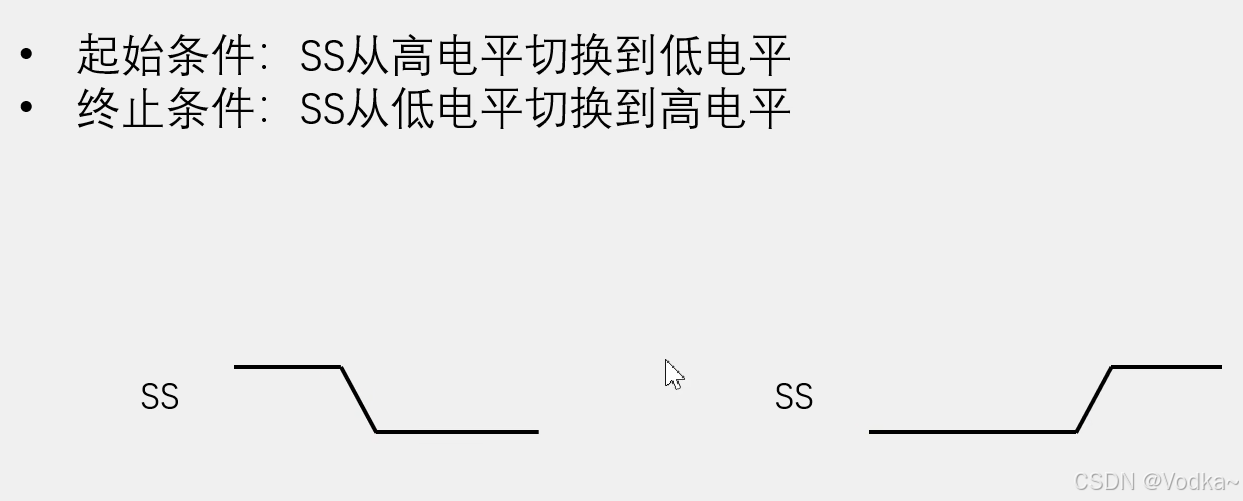

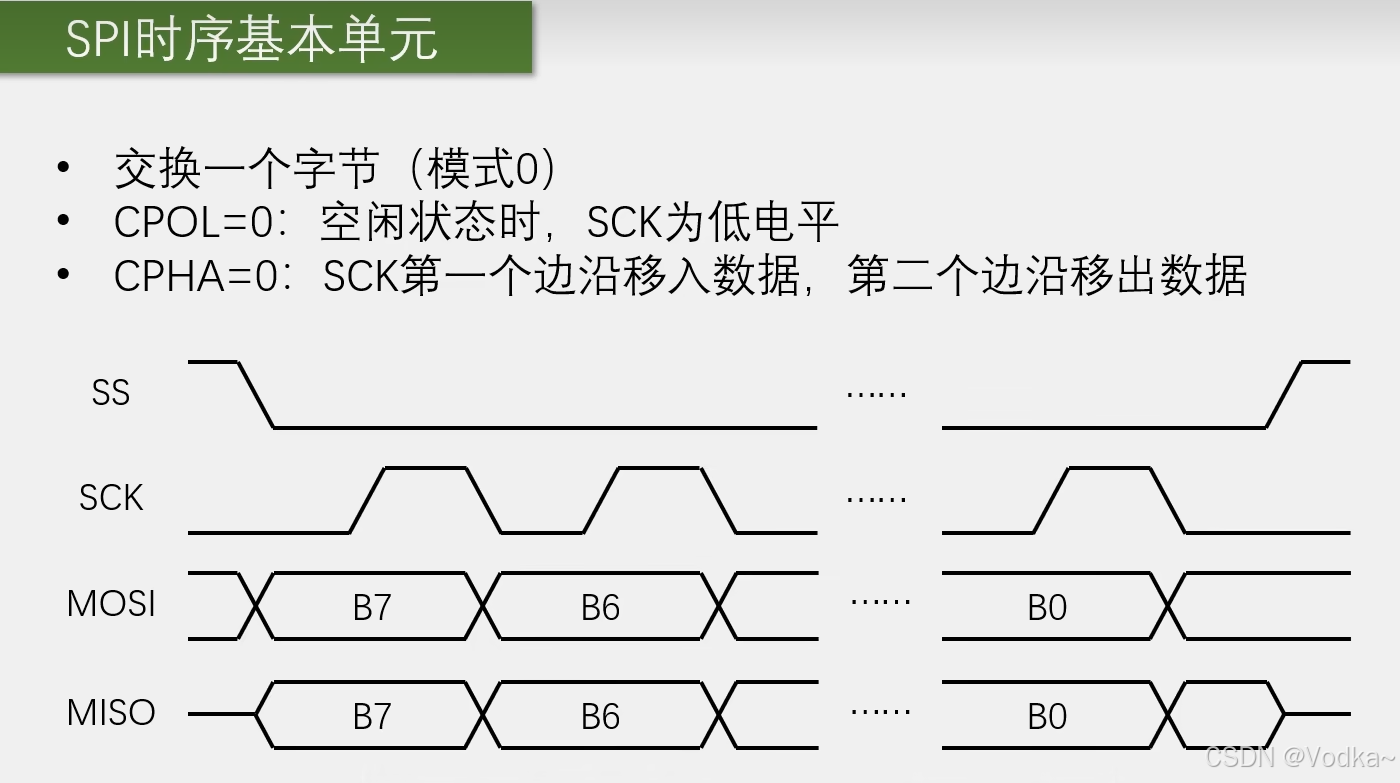

SPI基本时序单元

在这里插入图片描述
在这里插入图片描述

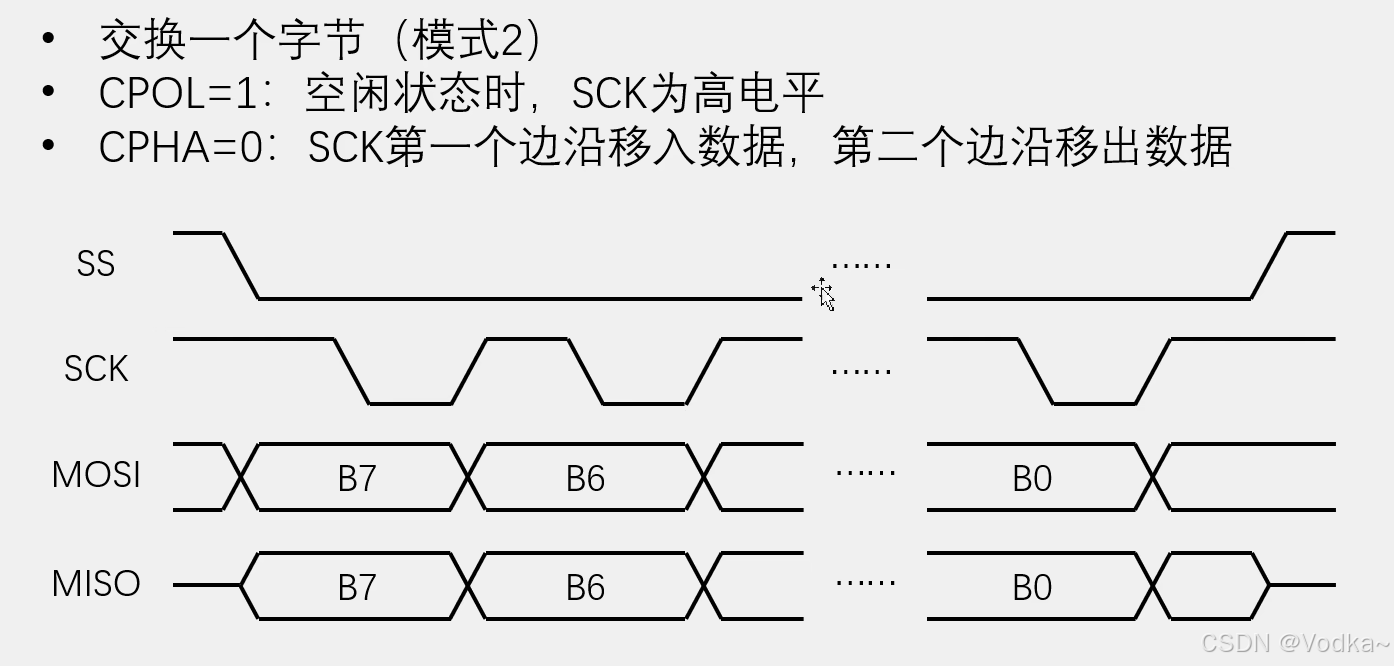

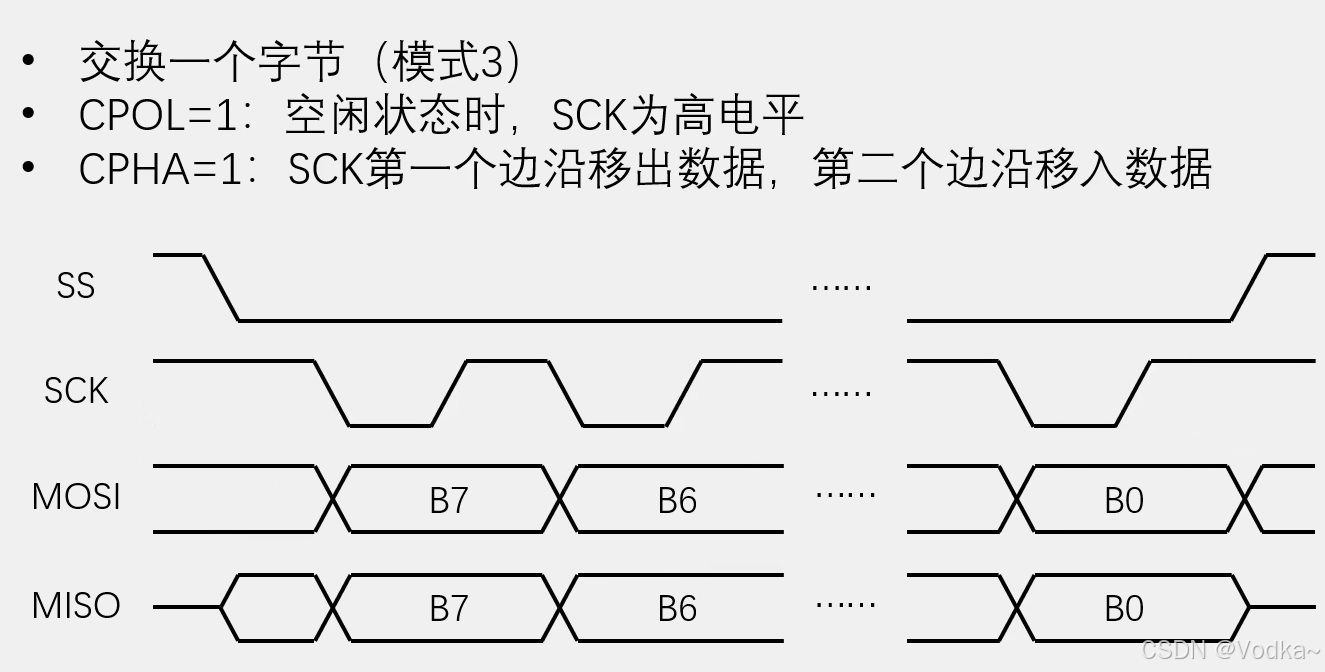

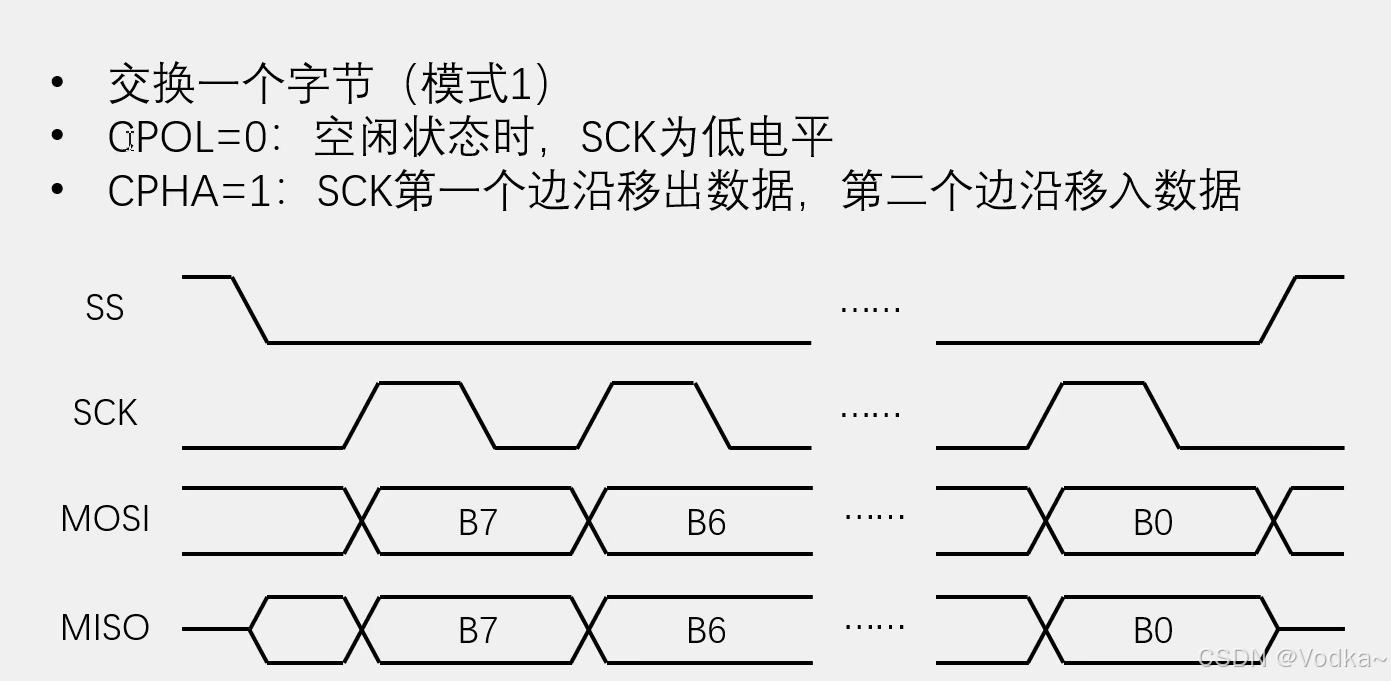

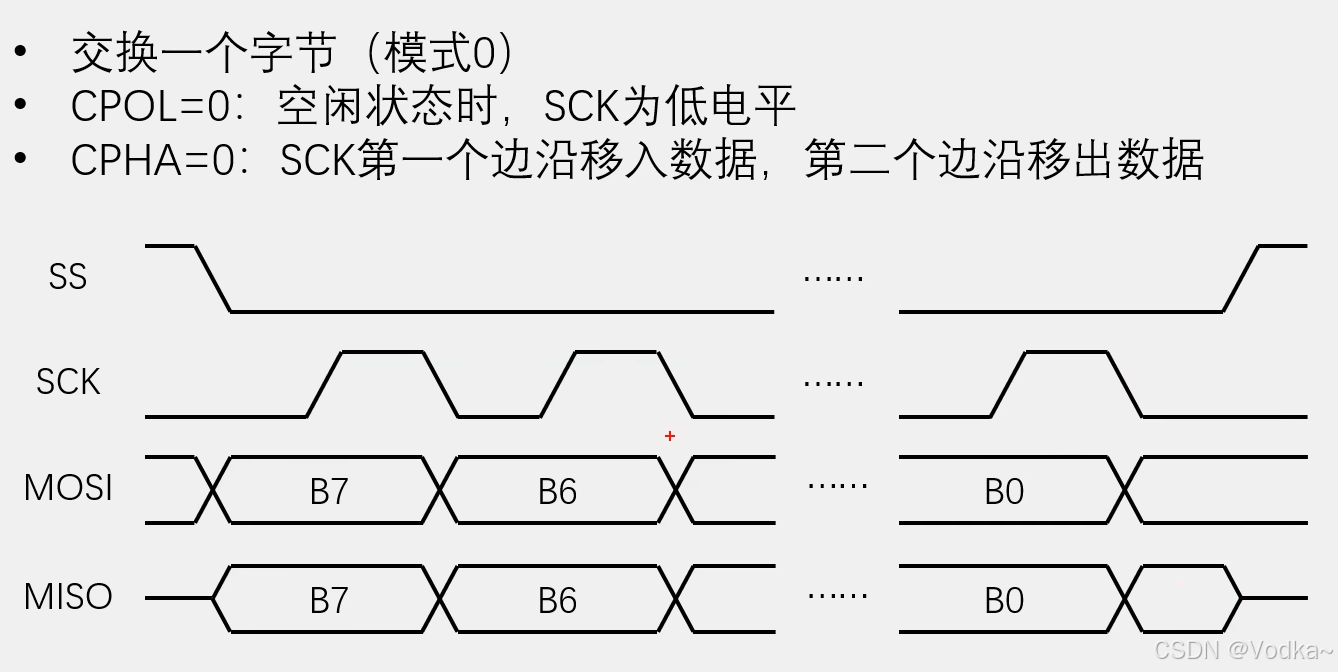

Clock Polarity: 时钟极性 Clock Pharse:时钟相位
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

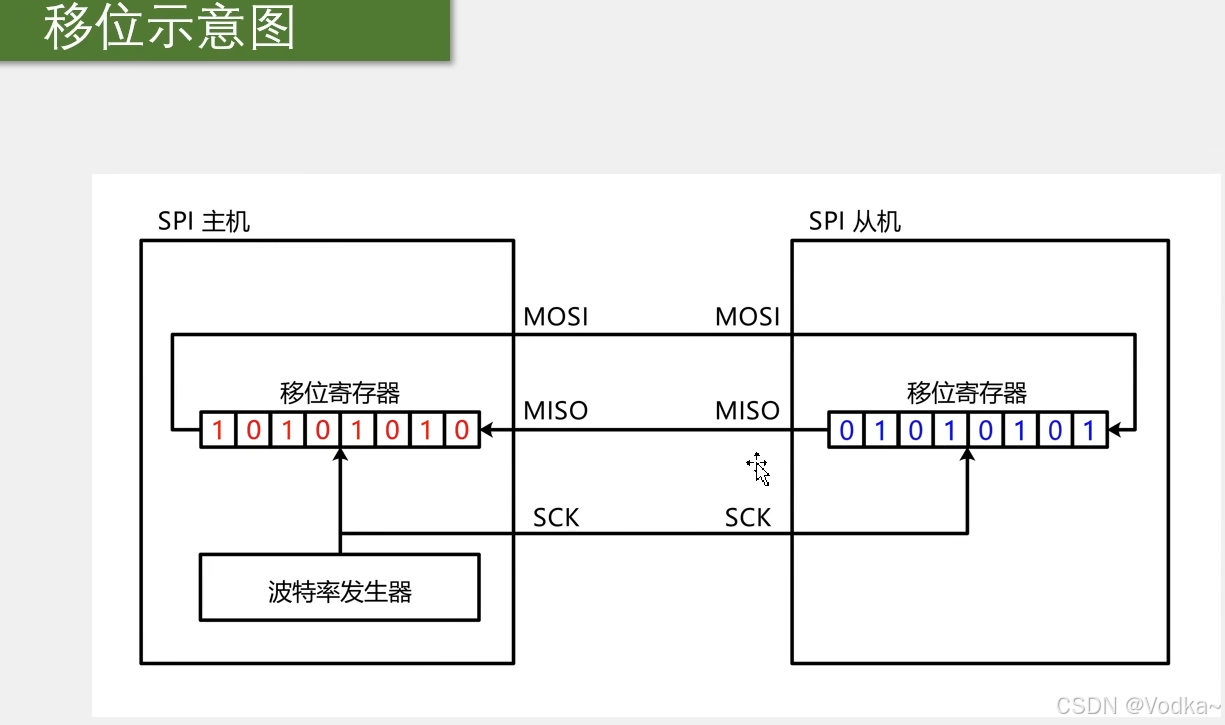

移位示意图

在这里插入图片描述

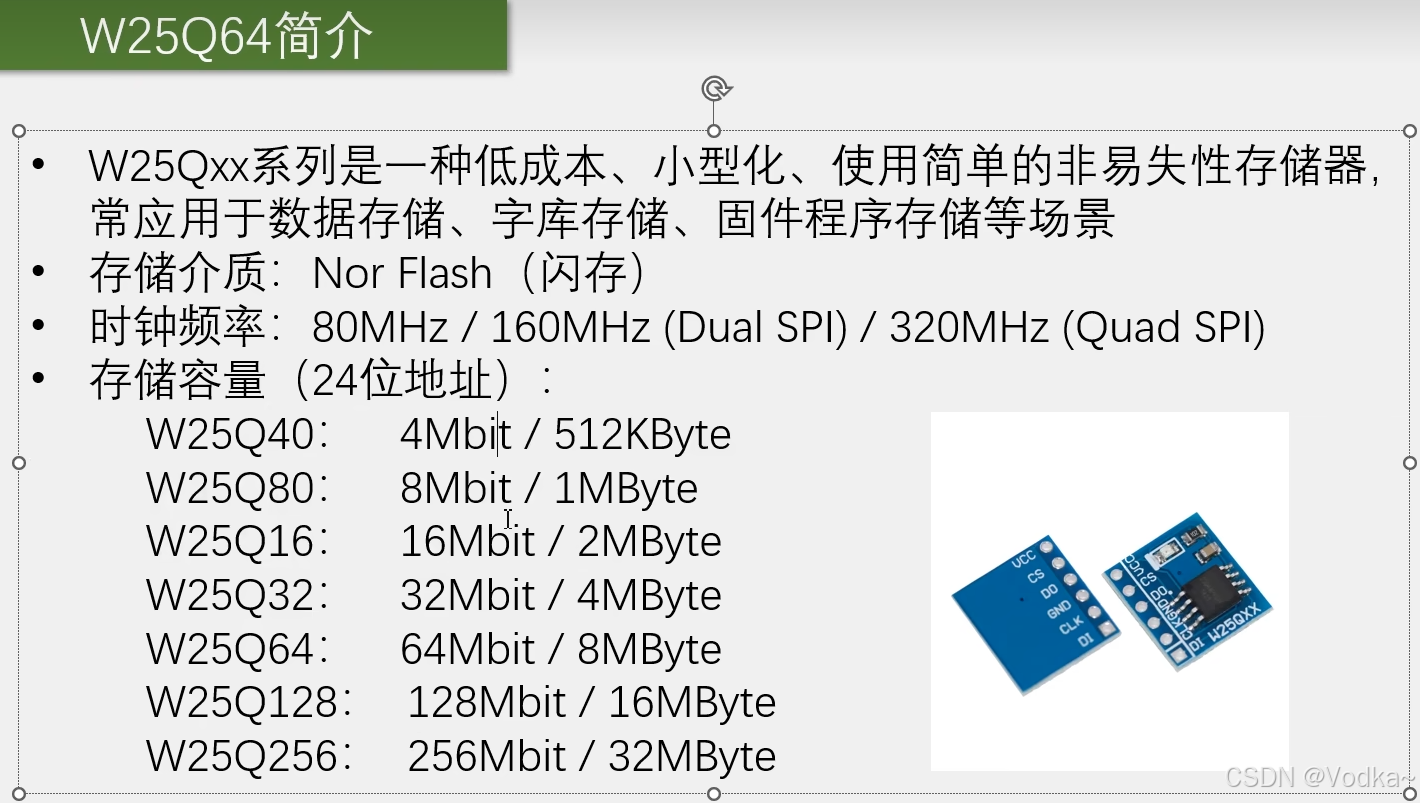

W25Q64

具有双重、四重SPI线功能，即MISO、MOSI兼具同时发送和接收的功能：一个时钟发送/接收两位或四位
读写16MB的地址空间，3字节寻址足够；读写32MB地址空间，需要4字节寻址
在这里插入图片描述

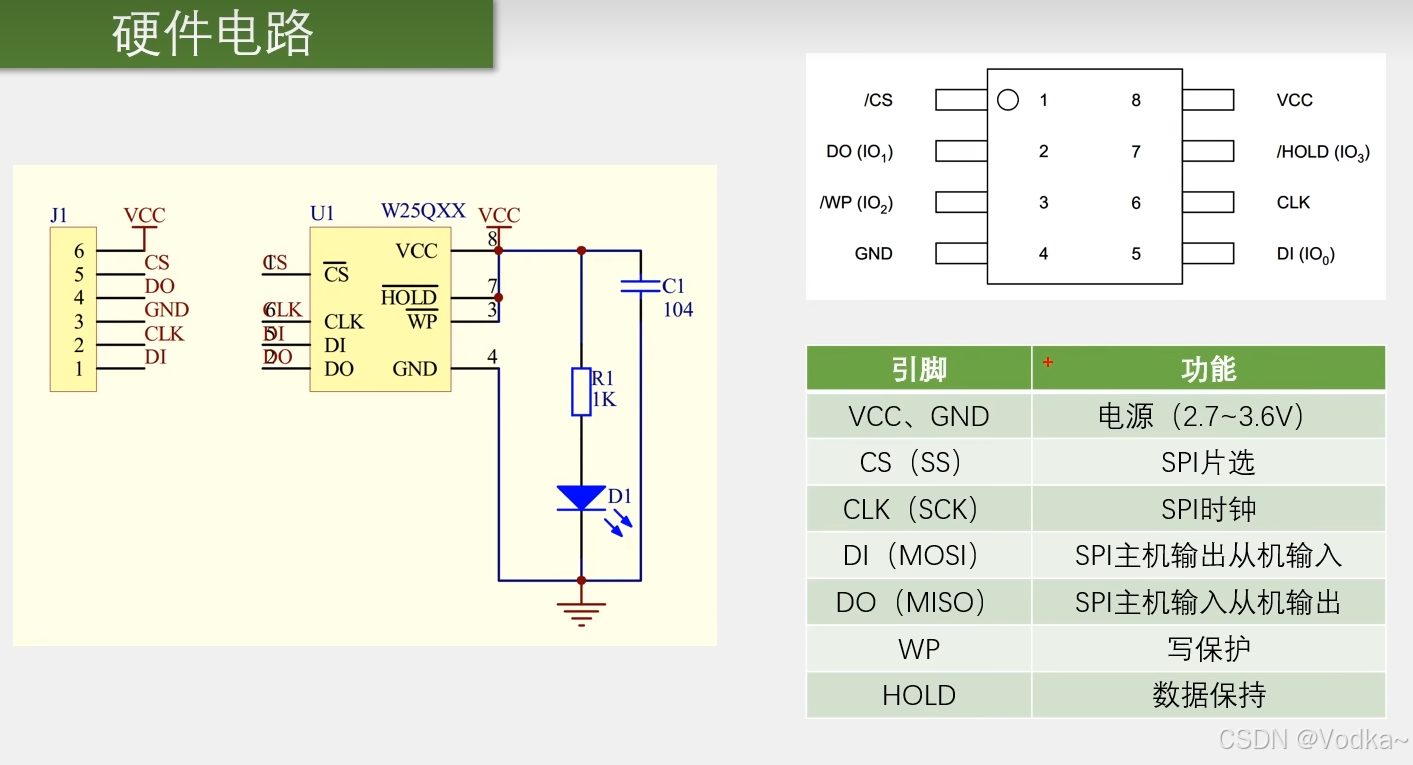

硬件电路

在这里插入图片描述

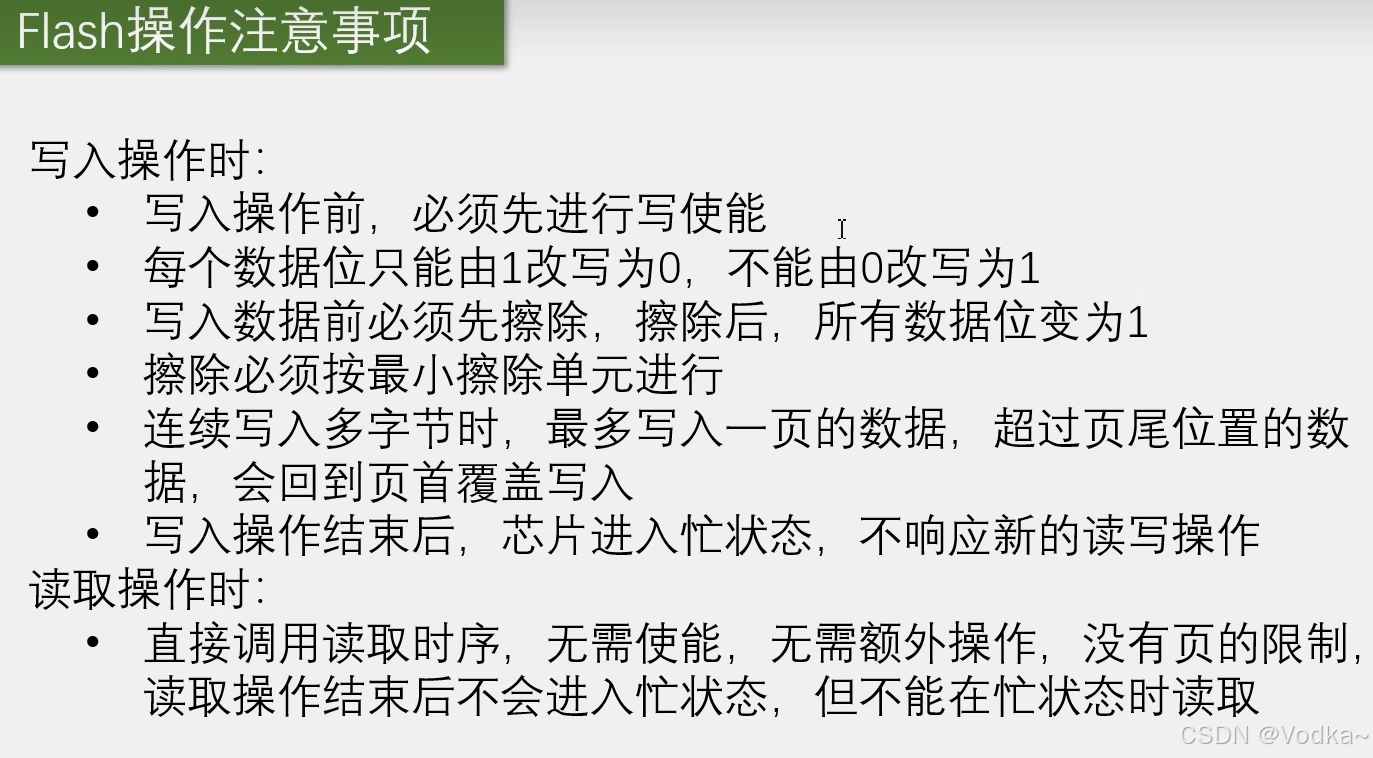

Flash注意事项

在这里插入图片描述

电源接线图

在这里插入图片描述

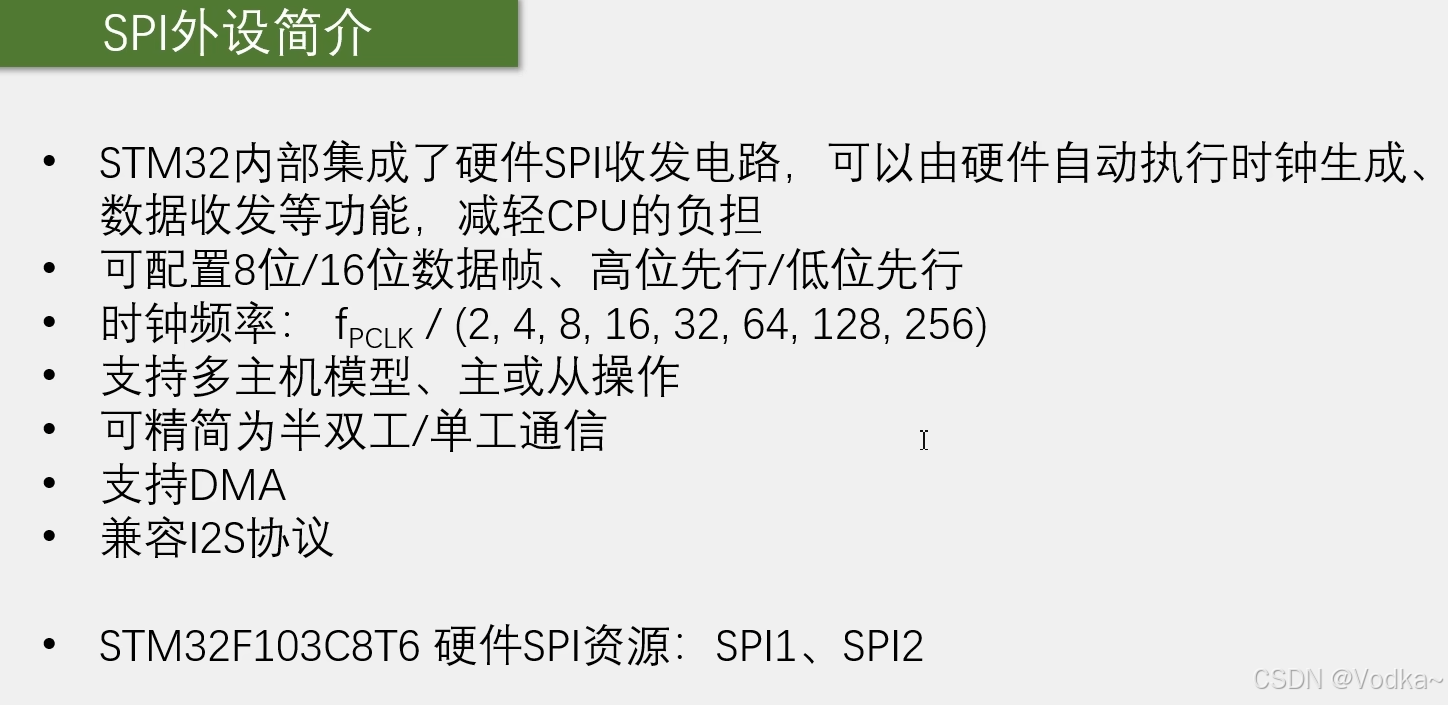

SPI外设

SPI的时钟频率SCK，由外设时钟频率（PCLK）分频得来
在这里插入图片描述

SPI框图

MOSI、MISO相互交叉，使得SPI设备既可以作为主机，也可以作为从机
在这里插入图片描述

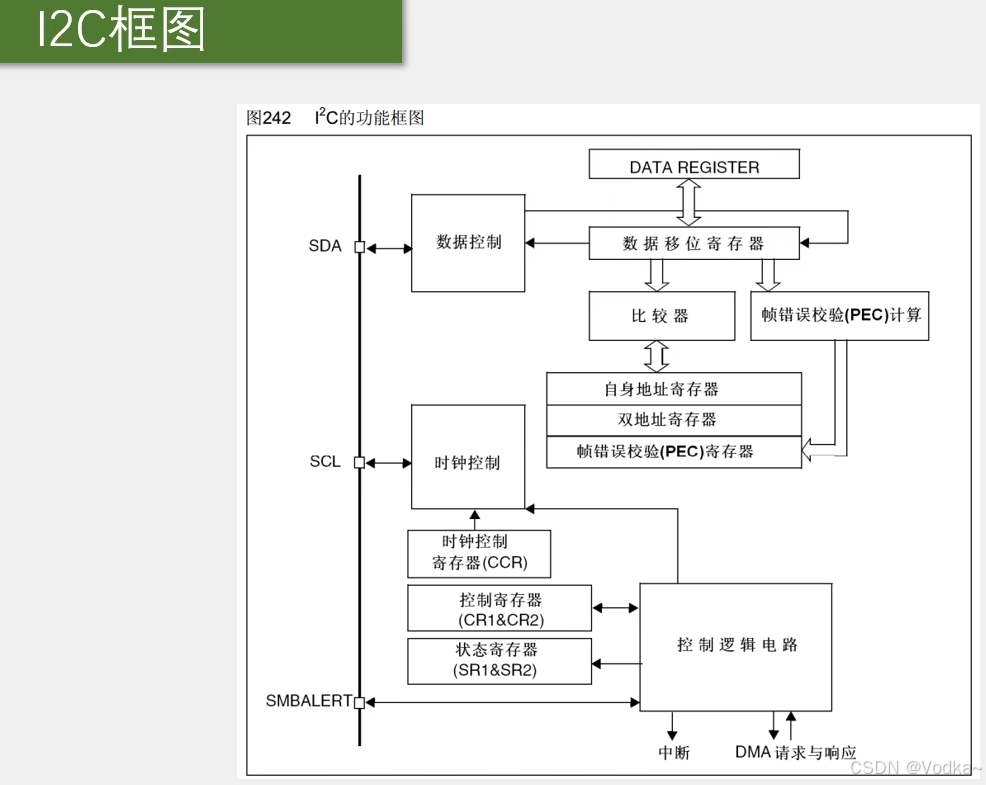

对比IIC框图
在这里插入图片描述

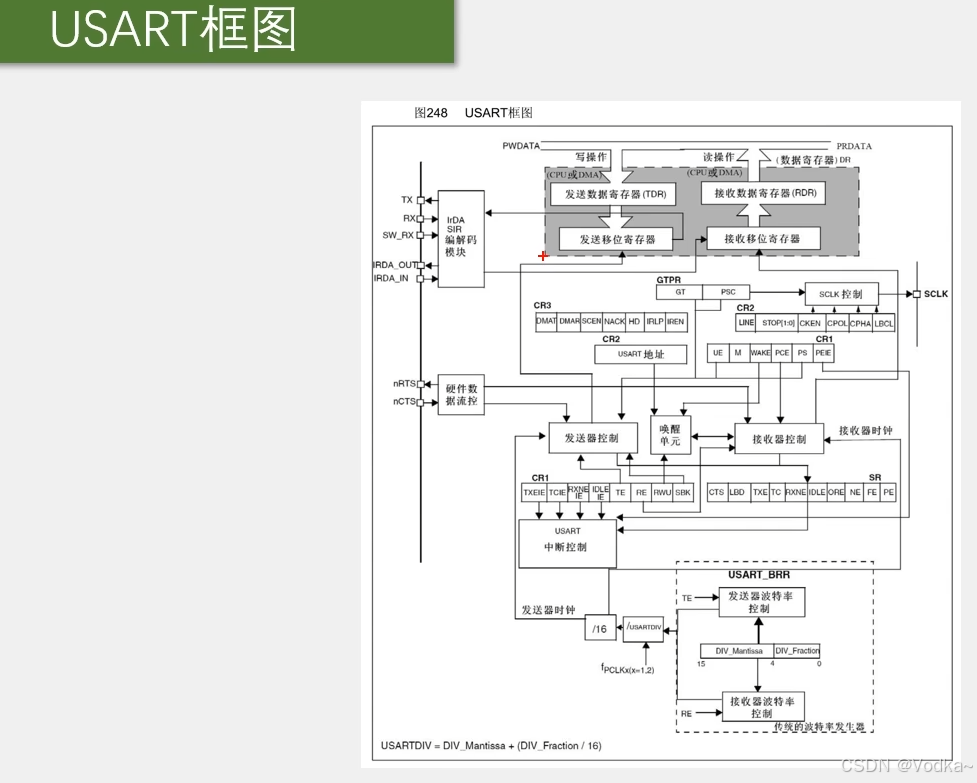

USART框图
在这里插入图片描述

连续传输和非连续传输

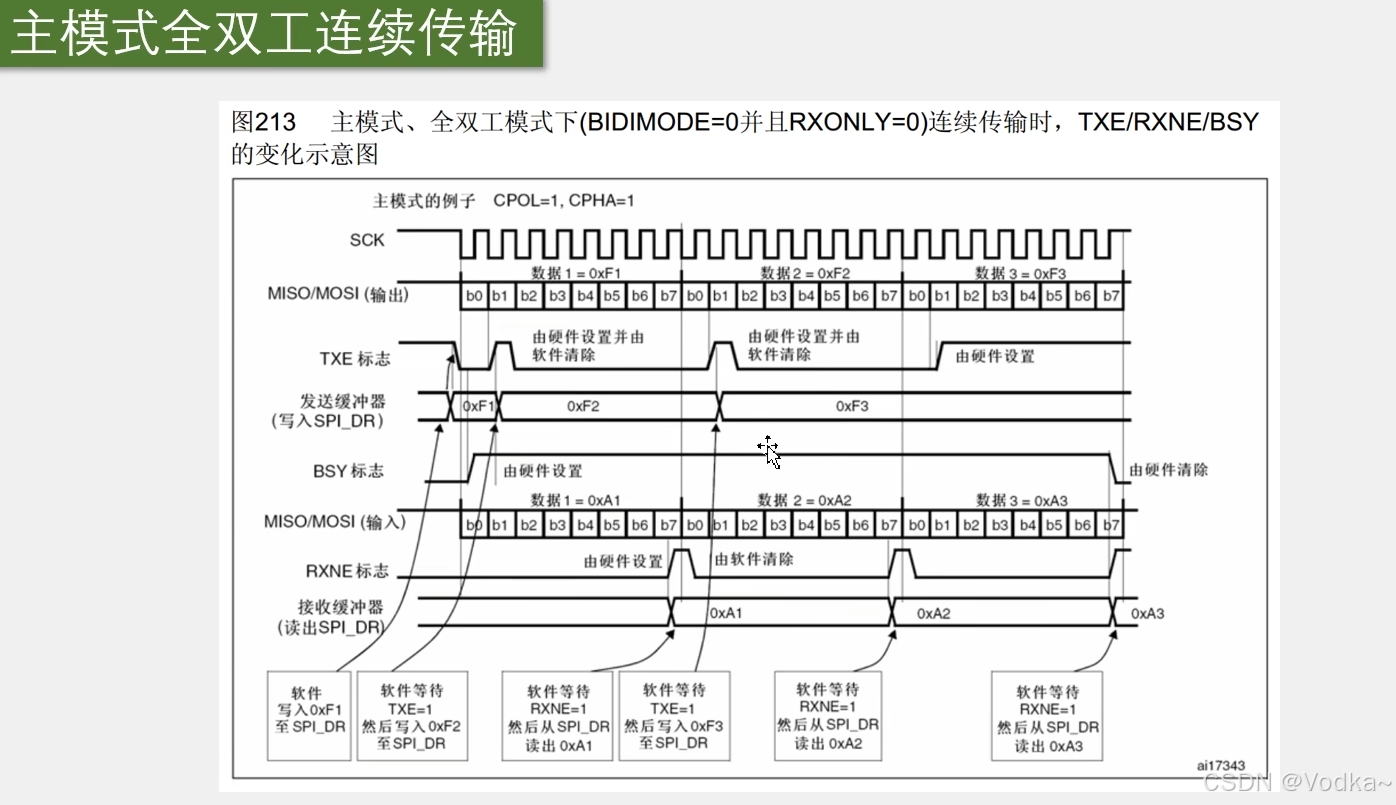

主模式全双工连续传输
在这里插入图片描述

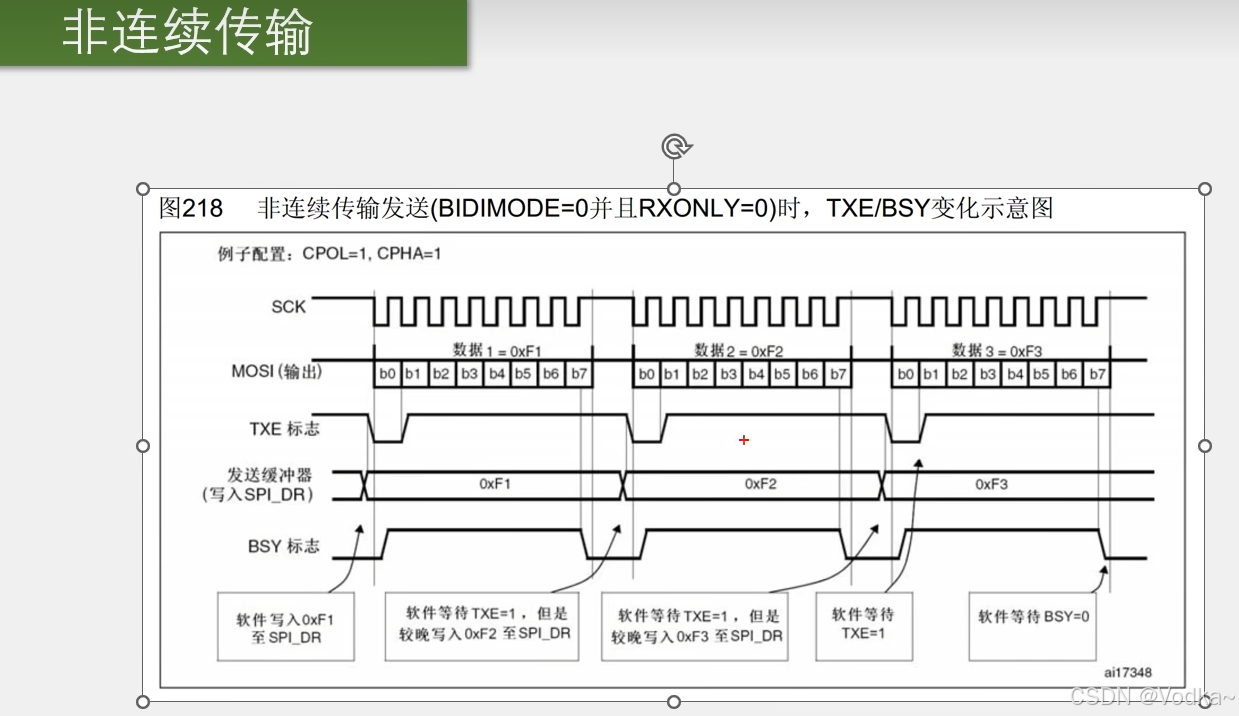

非连续传输存在两个字节传输间隙大的问题
在这里插入图片描述

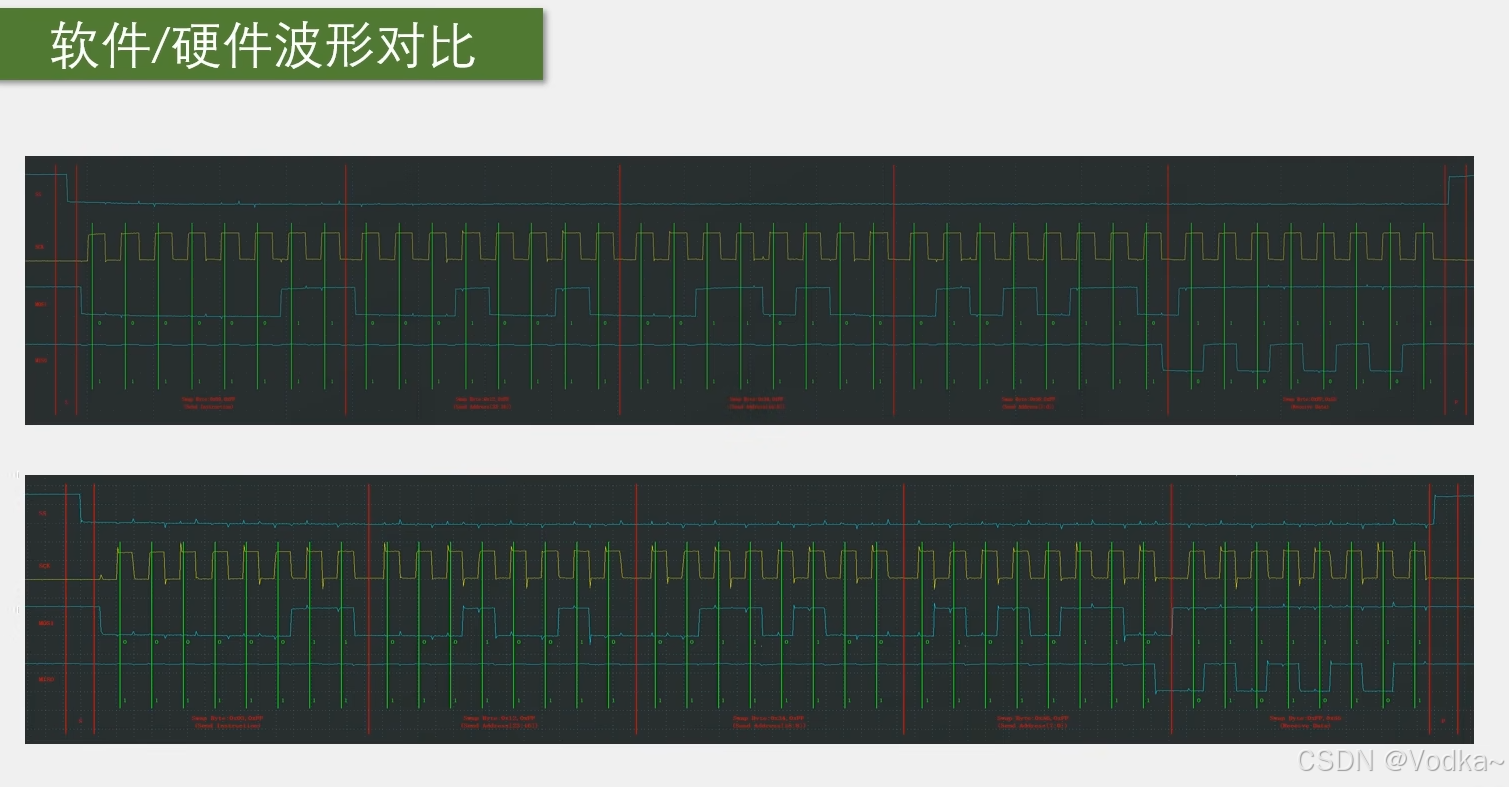

软硬件波形对比

在这里插入图片描述
