汇编语言（王爽第三版）第二章读书笔记

寄存器

一个典型的CPU由运算器，控制器，寄存器等器件构成，这些靠内部总线相连，第一章说的总线相对于CPU内部来说是外部总线，而内部总线负责实现CPU内部各个器件之间的联系，外部总线实现CPU和主板上其他器件的联系，就是说在CPU中：

运算器进行信息处理

寄存器进行信息储存

控制器控制各个部件

内部总线连接器件，在它们间进行数据传送

16位机的结构具有CPU下面几方面的结构特性

• 运算器一次最多可以处理16位的数据
• 寄存器的最大宽度为16位
• 寄存器和运算器之间的通路为16位

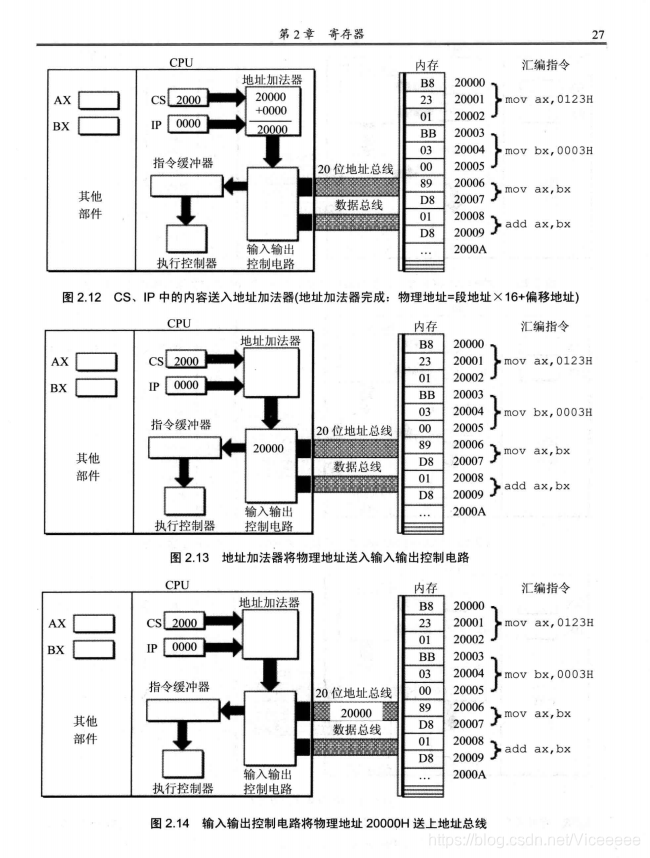

如图所示 当8086CPU要读写内存时：

1. CPU中的相关部件提供两个16位的地址，一个为段地址，一个为偏移地址
2. 段地址和偏移地址通过内部总线送入一个称为地址加法器的部件
3. 地址加法器将两个16位地址合成一个20位的物理地址
4. 地址加法器通过内部总线将20位物理地址送上地址总线
5. 输入输出控制电路将20位物理地址送上地址总线
6. 20位物理地址被地址总线传送到存储器

CPU在访问内存时，用一个基础地址（段地址×16）和一个相对于基础地址的偏移地址相加，给出内存单元的物理地址

一般来说，8086CPU的这种寻址功能是基础地址+偏移地址=物理地址 寻址模式的一种具体实现方案，8086CPU中，段地址×16可以看做是基础地址

需要注意的是：段地址×16必然是16的倍数，所以一个段的其实地址也一定是16的倍数：偏移地址位16位，16位的地址的寻址能力位2^16即64KB，所以一个段的长度最大为64KB

cs= code segment 代码段寄存器

ip = instruction pointer 指令指针

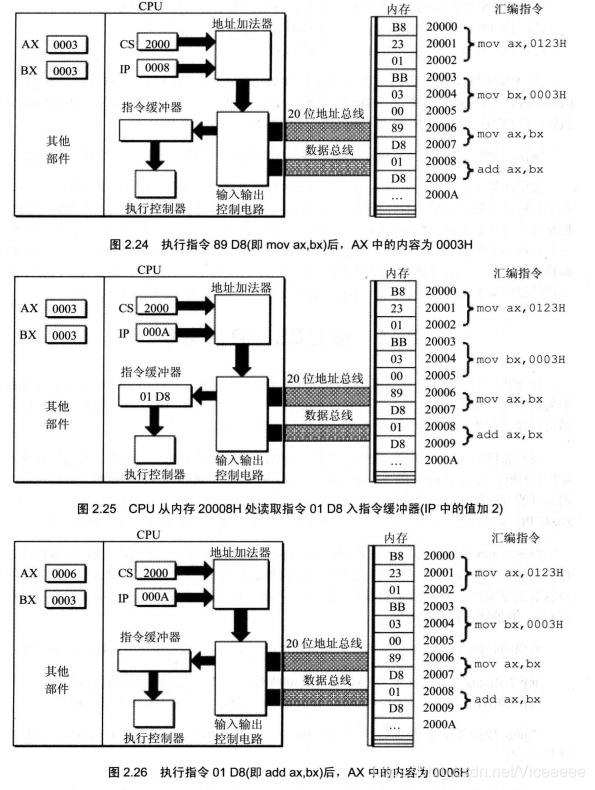

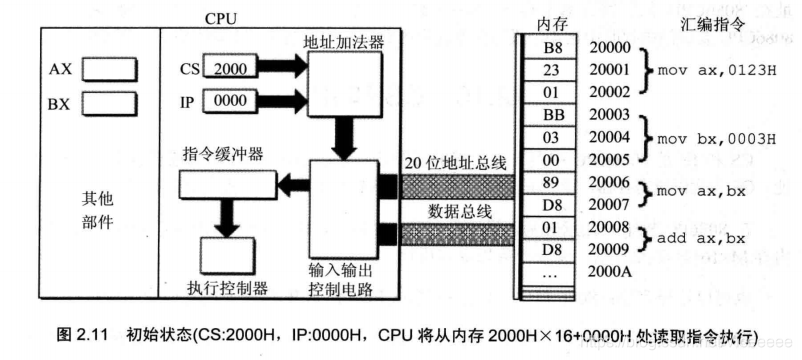

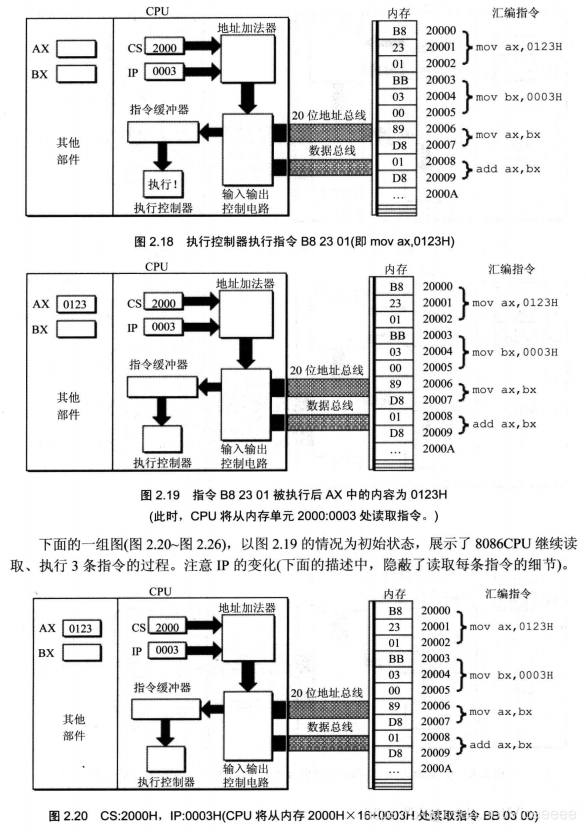

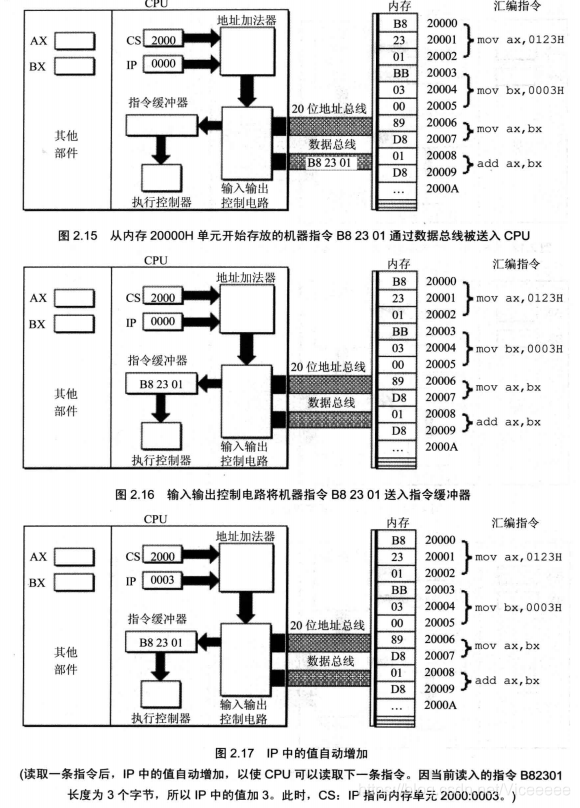

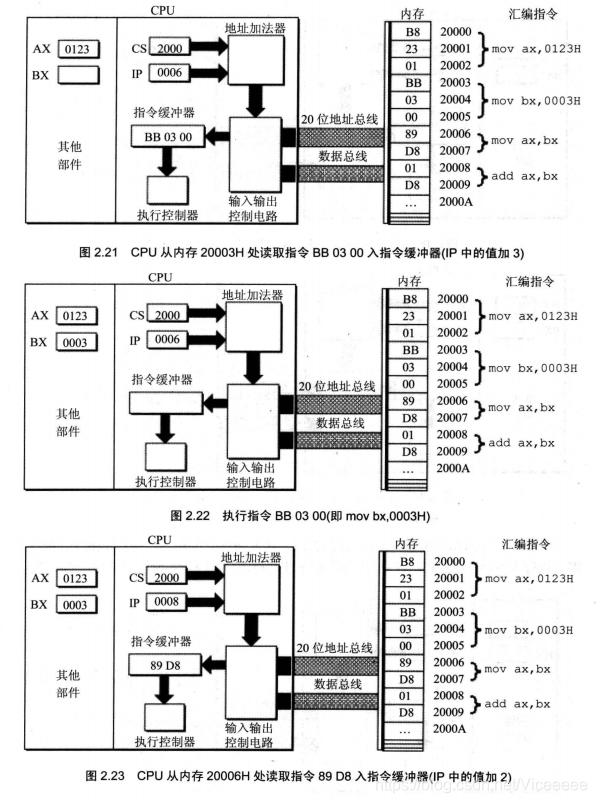

下面的一组图展示了8086CPU读取和执行一条指令的过程

通过上面的过程，8086CPU的工作过程如下：

1. 从CS:IP指向的内存单元读取指令，读取的指令进入指令缓冲器
2. IP= IP+所读取指令的长度，从而指向下一条指令
3. 执行指令，跳到步骤1，重复过程

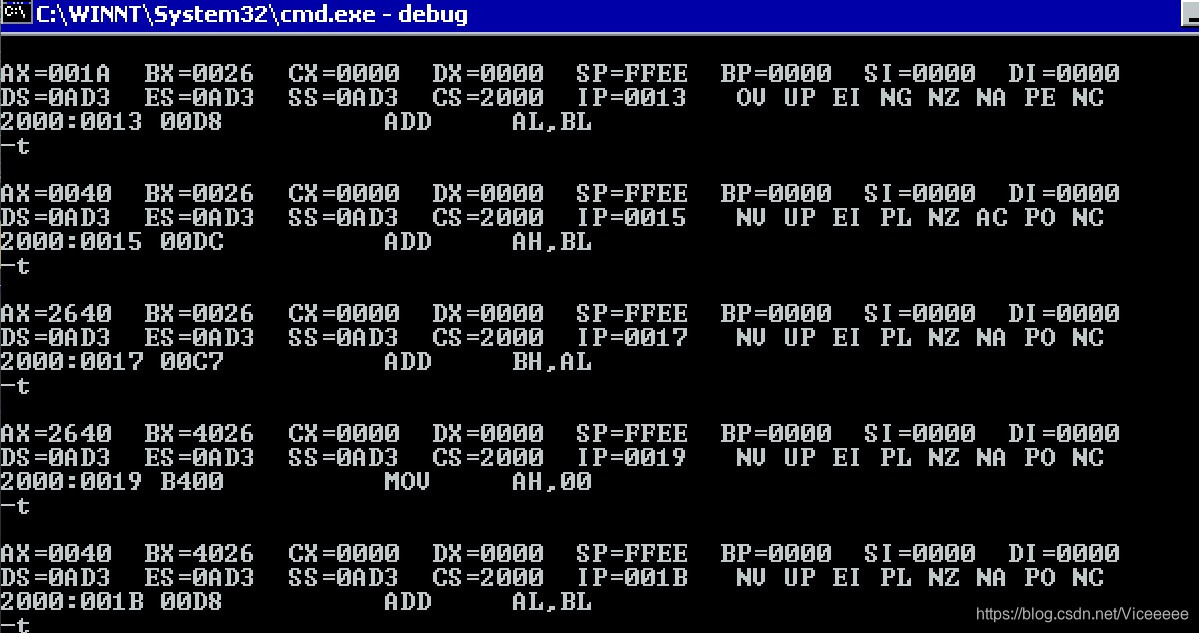

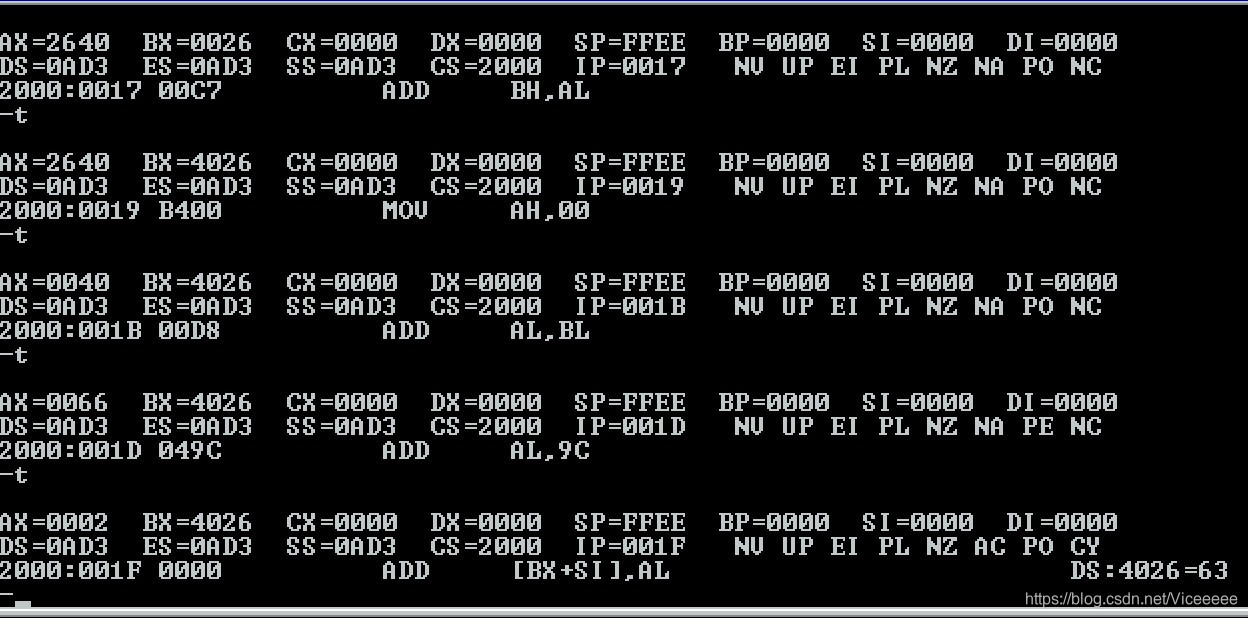

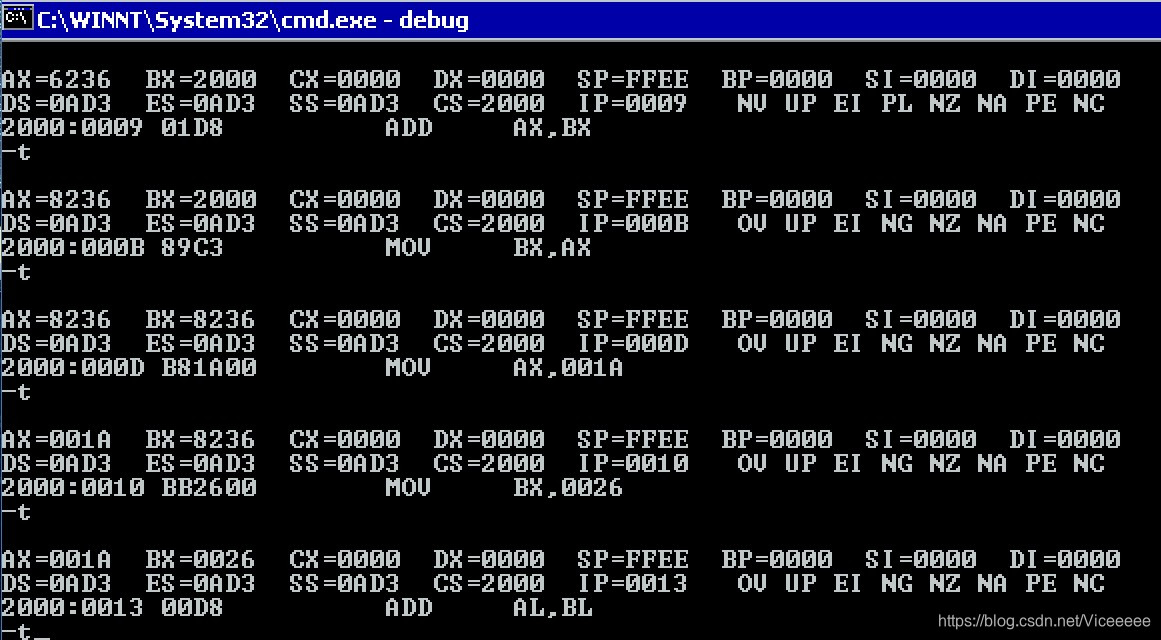

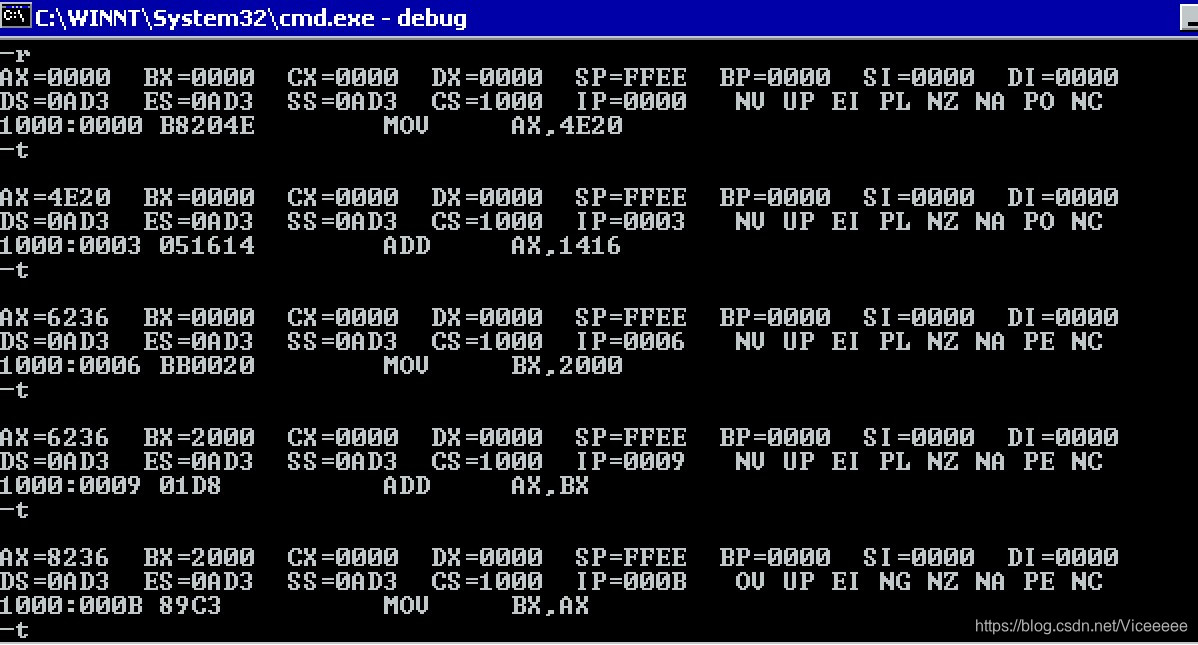

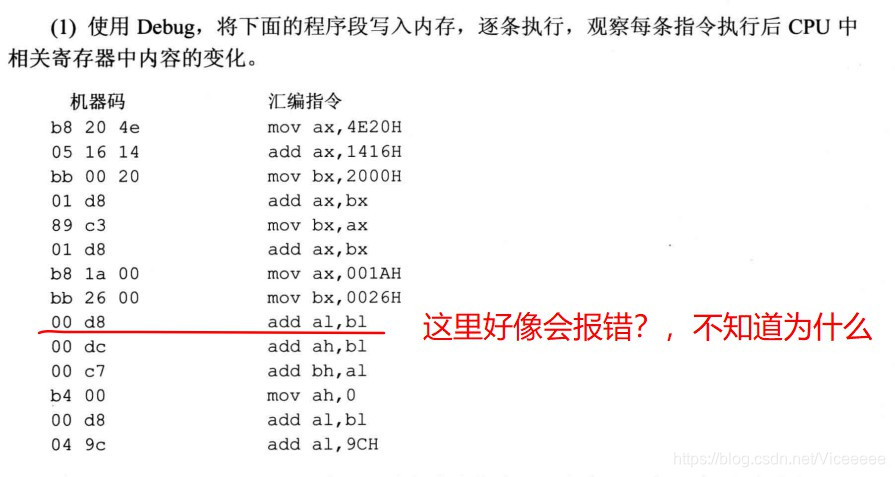

实验一

环境：Windows 2000

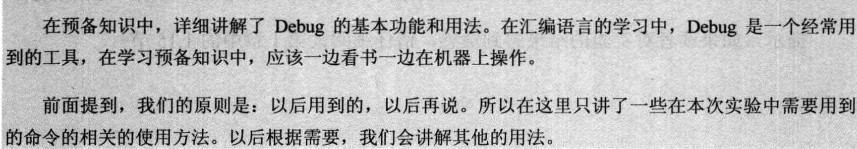

实验用到的命令

1. 查看、修改CPU中寄存器的内容：r命令
2. 查看内存中的内容：d命令
3. 修改内存中的内容：e命令（可以写入数据、指令，在内存中，实际上没有差别
4. 将内存中的内容解释为机器指令和对应的汇编指令：u命令
5. 执行CS:IP指向的内存单元出的指令：t命令
6. 以汇编指令的形式向内存中写入指令：a命令

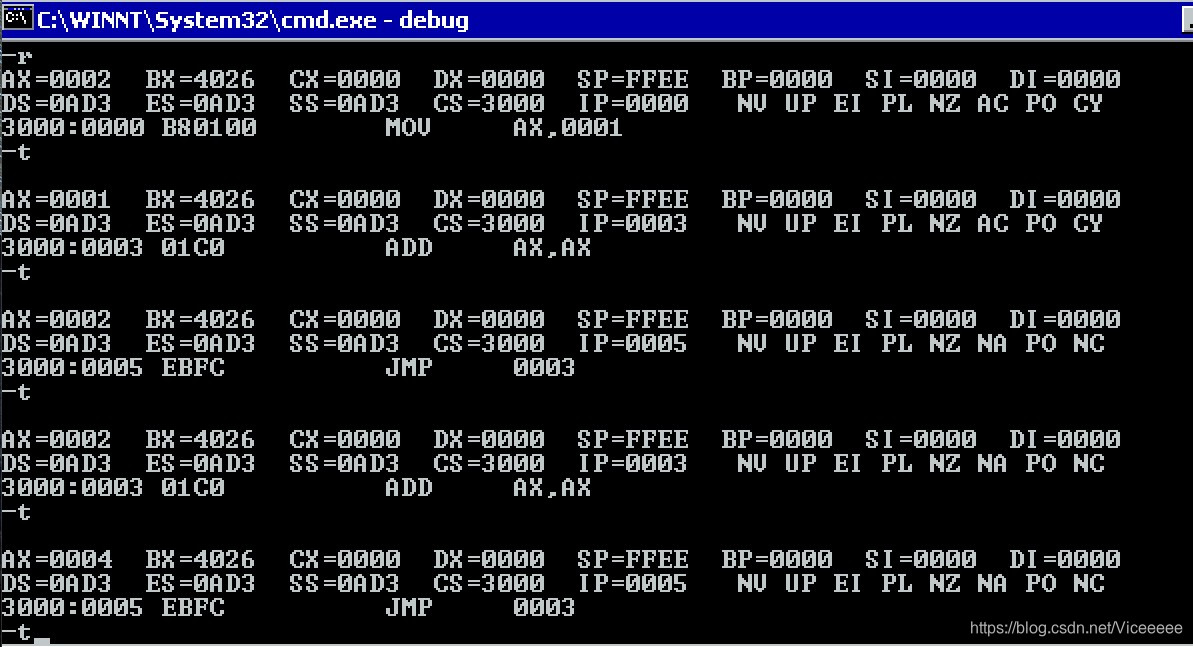

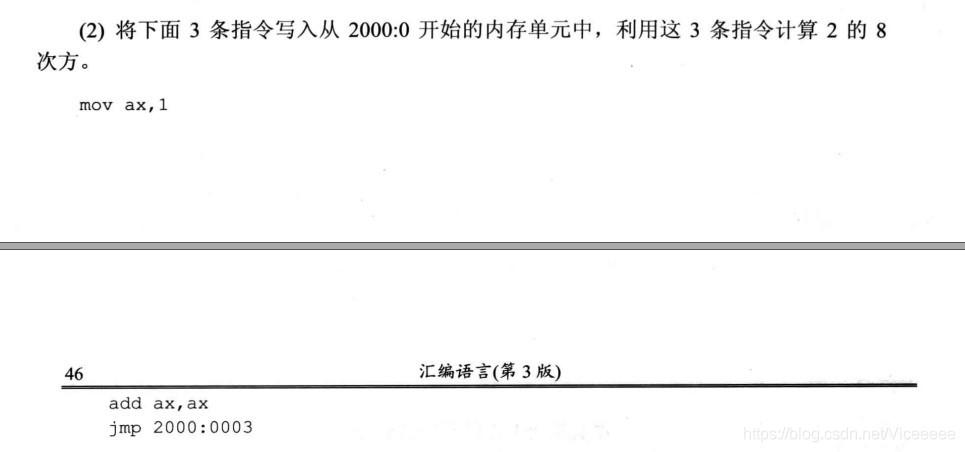

修改CS、IP的指令

jmp

要分清l和1啊啊啊啊啊啊啊啊啊！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

原因： 要分清l和1啊啊啊啊啊啊啊啊啊！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

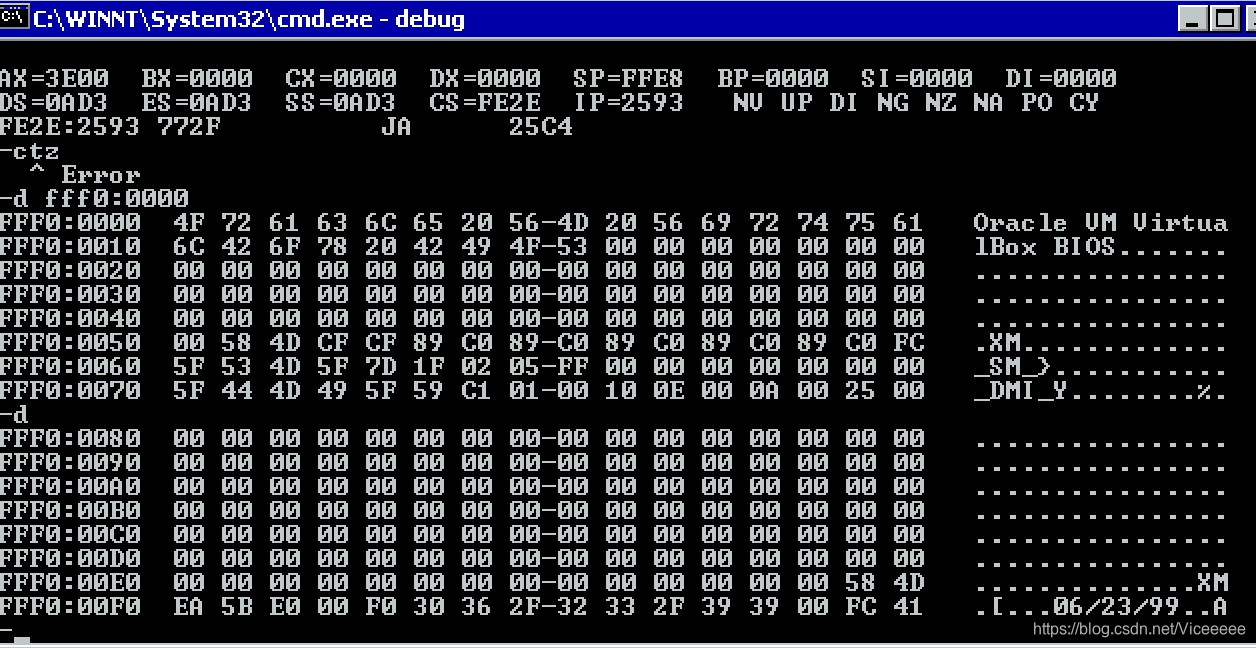

实验2

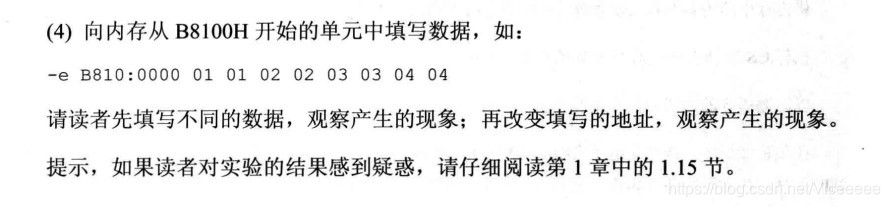

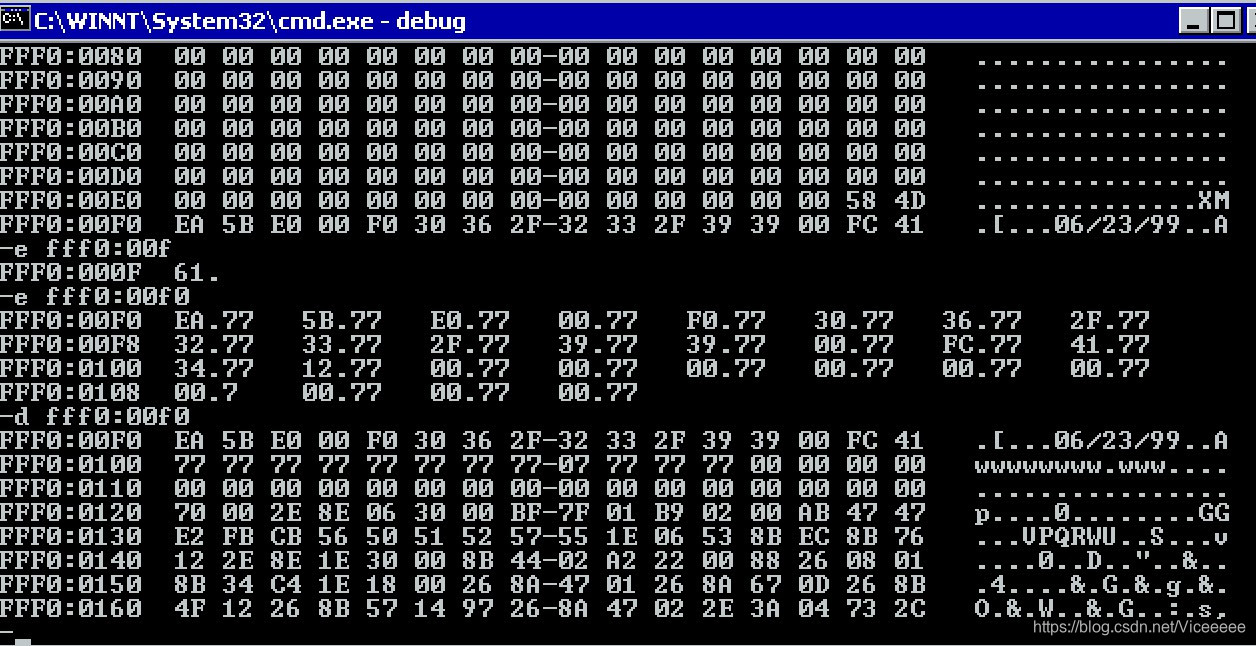

实验3

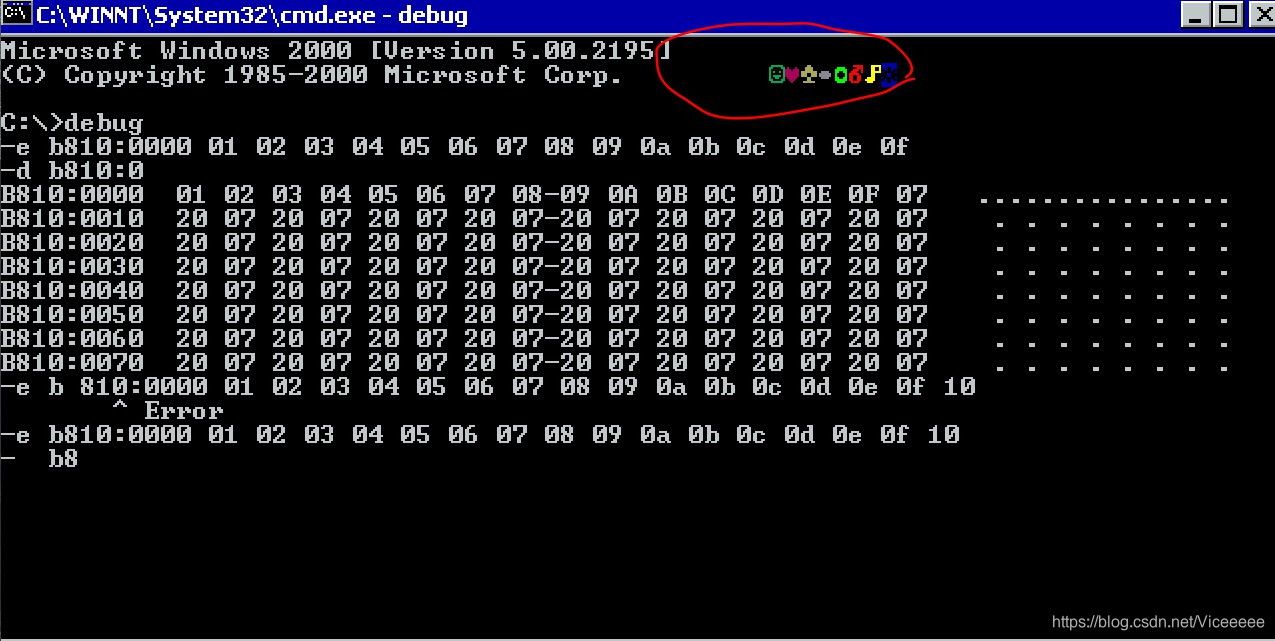

实验4

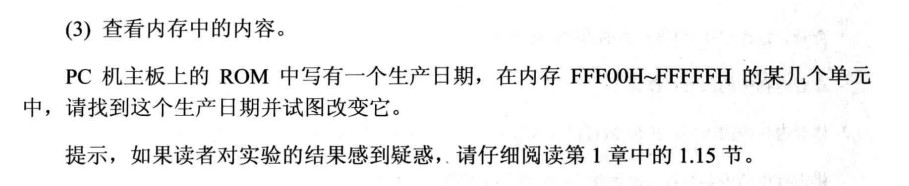

对于实验3、4的解释

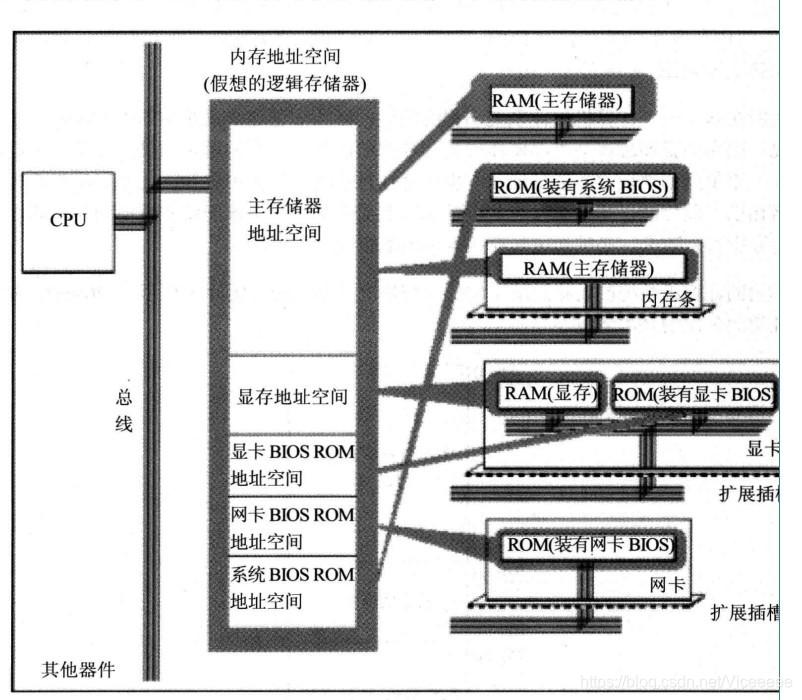

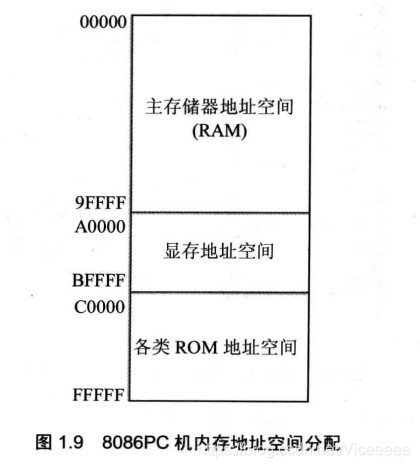

在图中，所有的物理存储器被看做一个由若干存储单元组成的逻辑存储器，每个物理存储器在这个逻辑存储器中占有一个地址空间，CPU在这段空间中读写数据，其实就是在相对应的存储器中读写数据。在8086CPU中内存地址分配的情况如下

0000~9FFFF的内存单元中读取数据，实际上就是在读取随机存储器上的数据

A0000~BFFFF内存单元中写数据，就是想显存中写入数据，这些数据被显示卡输出到显示器上

C0000~FFFFF的内存中写入数据的操作是无效的，因为这等于改写只读存储器中的内容
