实时信号处理中的二阶节详解、实现 学习笔记

二阶滤波器(Biquad Filter)详解

引言

在数字信号处理(DSP)领域,二阶滤波器是一种基础且广泛应用的组件,其中Biquad滤波器(也称为双二阶滤波器或二阶IIR滤波器)以其高效性和灵活性而闻名。Biquad一词来源于“biquadratic”,意指其传递函数的分子和分母均为二次多项式。这种滤波器具有两个极点和两个零点,能够实现低通、高通、带通、陷波等多种滤波功能。它特别适合于音频处理、通信系统和实时信号滤波等场景,因为它对系数的敏感度较低,且易于级联成更高阶滤波器。zhuanlan.zhihu.com

Biquad滤波器最早源于模拟电路设计,但如今更多应用于数字领域,尤其在微控制器和DSP处理器中。通过理解其原理,我们可以更好地设计和优化信号处理系统。下面,我们将从数学基础、类型、实现方式、优点及应用等方面进行详细介绍。

数学基础

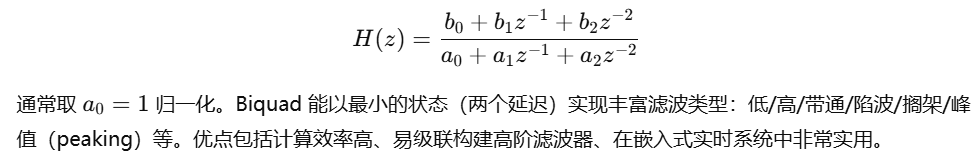

Biquad滤波器的核心是其在Z域的传递函数。典型的二阶IIR滤波器传递函数可以表示为,Biquad(双二次)数字滤波器是二阶 IIR 的通称,其传递函数为分子与分母都是二次多项式:

5.5 滤波器——二阶低通滤波器 5.5 滤波器——二阶低通滤波器5.5.1 二阶低通滤波电路的数学模型(1)二阶低通滤波电路的微分方程(2)微分方程转化为传递函数(3)传递函数重新转化为微分方程(4)微分方程转化为差分方程(5)差分方程转化为C语言(6)滤叠加正弦波5.5.2 其他常用滤波器5.5.4 二阶低通滤波器处理传感器数据 阅读详情
