前言

1. 此工具包需付费（支付入口在软件内部，30天试用，支付之后本台电脑终身激活）；
2. 本工具包在LabVIEW下实现大部分的OpenCV接口，包含超过2700个VI，覆盖OpenCV的15个模块之中的13个（flann和gapi暂无）。功能包括摄像头采集、图像处理、条码+二维码识别、人脸识别、机器学习、DNN推理等等；
3. 只有开发环境（VI）需要购买激活，运行环境（exe）无需激活。导出 exe 的方法，请参考 教程（8）；
4. CUDA 加速方案现已推出，不追加费用，详情请见 教程（21）。

• 更新记录

版本	时间	备注
1.1.0.3	2025-02-27	首版公开发布。
1.1.0.4	2025-03-17	修正：BarcodeDetector 类的 new_model.vi，之前未引出接线端。
1.1.0.5	2025-05-13	优化：范例 Net_3 (ONNX_yolov5_Camera).vi，增加 CPU 与 CUDA 模式切换。
1.1.0.6	2025-10-09	新增：Mat 类的数据区指针 data_ptr 属性，以及两种通过 data_ptr 来初始化 Mat 的方法，已合并到 new.vi 中。

---

安装

下载本文绑定的 优快云资源，或从官网下载安装包，双击安装。

官网地址：https://www.molitecservice.com

系统要求：Windows 64位，LabVIEW>=2018，兼容 32位 与 64位。

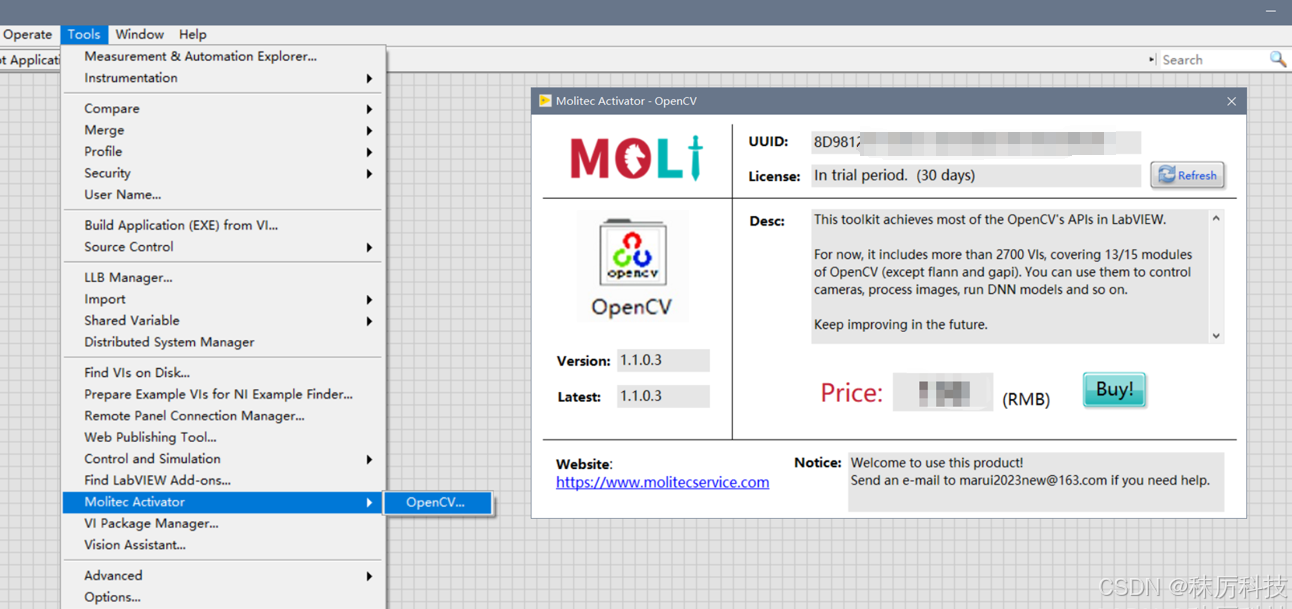

安装结束后，会自动出现Activator窗口。该窗口显示许可证状态（激活、试用、过期），并提供付费激活入口。

你可以通过LabVIEW菜单栏 Tools>>Molitec Activator>>OpenCV… 再次打开这个窗口。

---

函数选板

安装完成后，工具包位于：函数选板>>Addons>>Molitec>>OpenCV
目前包含13个模块：

熟悉OpenCV的朋友应该都了解它们分别的功能，这里简单总结如下：

模块	功能
calib3d	相机校准、三维重建、手眼标定
core	Mat 等核心类、基本的矩阵运算
dnn	深度神经网络
features2d	2D 特征描述
highgui	图形界面（非必要不使用，请用LabVIEW的控件来设计界面）
imgcodes	图像文件读写、编解码
imgproc	图像基本处理：色彩空间、直方图、二值化、开闭运算、梯度计算、轮廓提取、滤波、绘图、映射、霍夫检测、统计积分…
ml	机器学习：KNearest、SVM、DTrees…
objdetect	目标检测：二维码、条形码、aruco码、人脸检测与识别、级联分类器…
photo	照片修复：去噪、去高光、去水印…
stitching	图像缝合
video	视频分析：目标追踪、背景提取
videoio	视频I/O：摄像头采集、视频流采集、视频文件生成
flann、gapi	暂无

范例

在LabVIEW下，点击菜单栏：帮助（Help）>>查找范例（Find Examples）
在窗口左侧点击目录结构（Directory Structure），右侧找到并展开Molitec目录。

OpenCV工具包的范例，位于OpenCV子目录下：
大家先自己打开运行试试看吧，熟悉OpenCV和LabVIEW的朋友，应该可以自行领悟这些VI的用法。

相关教程博文也正在陆续发布中。

欢迎访问教程专栏：
秣厉科技 - LabVIEW - OpenCV

---

总结

本系列博文，将为大家带来多种基于LabVIEW的工具包，均为【秣厉科技】原创，欢迎大家下载体验！
各位看官有什么想法、建议、吐槽、批评，或新奇的需求，也欢迎留言讨论。更多内容将持续奉上。
