VBsemi 第三代 SiC MOSFET:21mΩ 阻抗如何颠覆快充版图

作为专注于高性能MOSFET设计的领先企业,VBsemi(微碧半导体)针对电动汽车直流快充、储能系统(ESS)及双向充电(V2G)等关键领域,推出多款基于第三代SiC技术的MOSFET产品。这些器件凭借超低导通电阻、高开关效率及卓越的散热性能,可完美替代传统硅基方案,助力客户构建更紧凑、更高效的功率系统。+

产品核心优势

1. 极致效率

采用先进SiC工艺,开关损耗降低50%以上,系统效率突破96%。

与IGBT方案相比,显著减少热能损耗,简化冷却设计。

2. 高功率密度

小封装(如T0247、T02474L)支持高电流输出,节省PCB空间。

例如:VBP112MC100在100A电流下导通电阻仅21mΩ,适合大功率密集部署。

3. 可靠性保障

全系列器件通过严格的动态参数测试,确保高温、高湿等严苛环境下的稳定性。

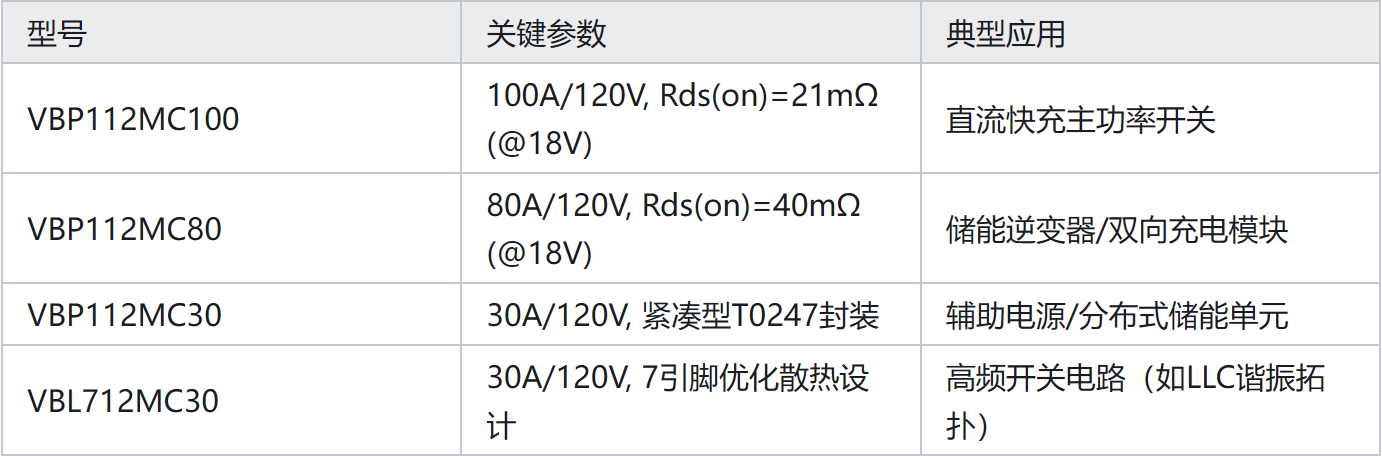

重点型号推荐

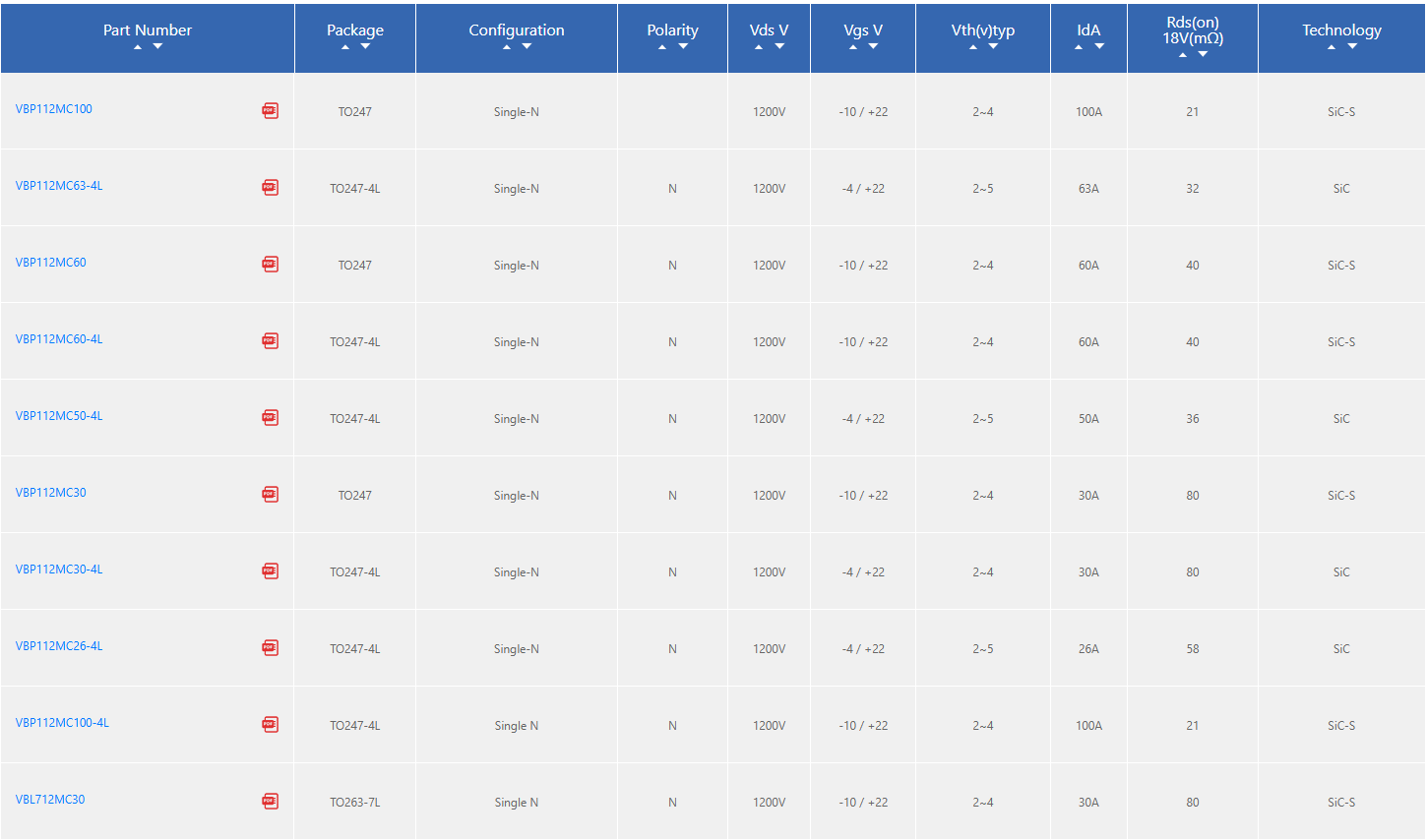

基于附件参数表,以下VBsemi MOSFET为快充与储能优化设计:

设计支持与行业价值

快速选型:提供可靠方案,缩短开发周期。

电网友好:支持V2G技术,缓解充电高峰对电网的冲击。

市场趋势:据预测,2030年全球SiC功率器件市场规模将超100亿美元,VBsemi以高性价比方案抢占先机。

选择VBsemi MOSFET,以单管性能重构系统能效边界!

(注:所有参数均基于官方数据,具体设计需参考规格书及应用指南。)

微碧半导体诚邀您莅临2025年4月15日至17日上海新国际博览中心举办的慕尼黑展会,参观我们的N4.229展位。届时,我们将展示最新的技术和产品创新,为您呈现行业前沿的半导体解决方案。无论您是新客户还是老朋友,我们都期待与您深入交流,共同探讨未来的科技创新,携手推动半导体行业的发展。期待在展会上与您相见!
