关于LuatOS定位模组：SPI读写Flash技巧速成！

我要分享的是通过Air201+扩展板读写外部flash的演示，教你使用SPI示例，可根据实际需求灵活应用。

我们先了解一些相关基础知识：

SPI（Serial Peripheral Interface）——是一种同步串行通信协议，广泛应用于微控制器和外围设备之间的数据传输。它由摩托罗拉公司开发，具有全双工通信能力，即可以同时进行数据的发送和接收。

SPI通信通常涉及四条信号线：

• MOSI（Master Out Slave In）：
  主设备发送数据，外设接收数据。

• MISO（Master In Slave Out）：
  外设发送数据，主设备接收数据。

• SCLK（Serial Clock）：
  由主设备生成的时钟信号，用于同步数据传输。

• CS/SS（Chip/Slave Select）：
  选择特定的从设备进行通信。

SPI的优点包括简单的硬件连接、高速数据传输和全双工通信。其缺点是通常需要更多的引脚，尤其是在多个从设备的情况下，每个从设备需要一个独立的CS引脚。此外，SPI没有标准化的协议层，因此设备间的兼容性需要仔细管理。

接下来，我们讲解SPI示例的具体使用。

1. 搭建环境

新同学建议先看前期的基础知识相关教程，更有助于理解和操作。

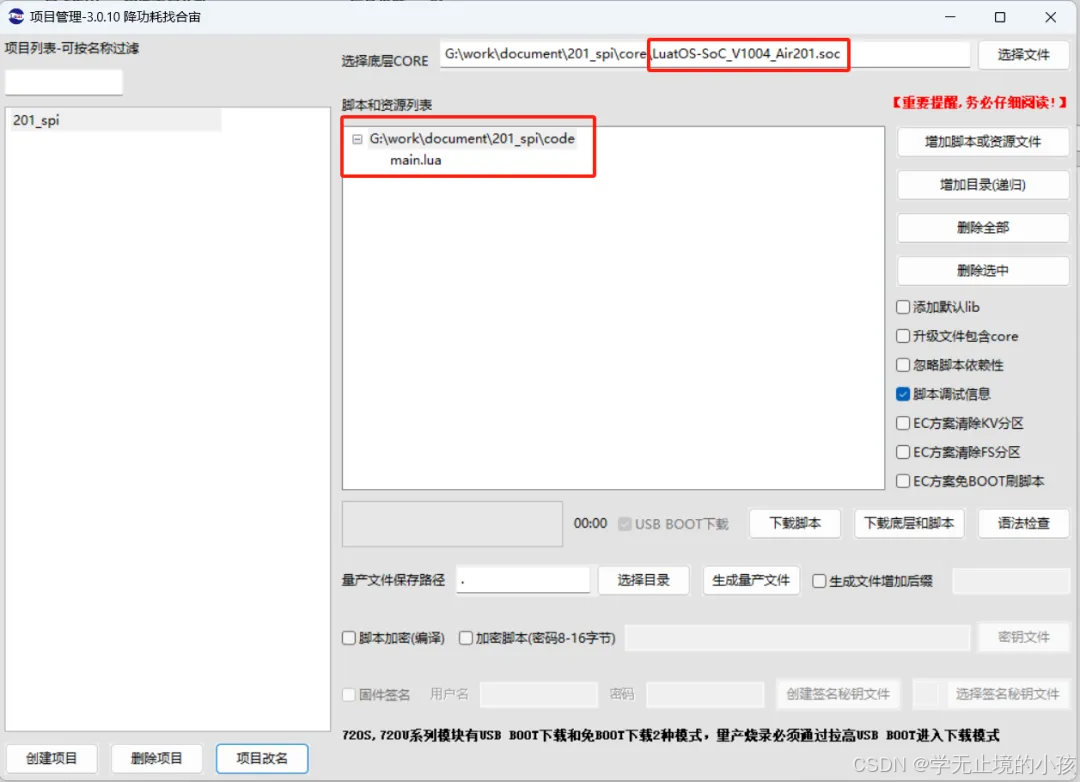

可以在LuaTools项目管理中新建一个项目，重新选择底层CORE和脚本；或者在原有项目的基础上，不更换CORE，将原来的脚本删除，添加为demo/spi的脚本。

1.1 硬件准备：

• Air201 PCBA

• Air201-BTB扩展板（带一个FPC线）

• SIM卡

• 带有数据通信功能的数据线

• Win10及以上PC

• Flash模块：本文使用W25Q系列SPI Flash。

Air201通过FPC线连接BTB扩展板，BTB扩展板再连接FLASH模块。

SPI管脚定义详见：
https://docs.openluat.com/air201/luatos/hardware/design/btb/#spi

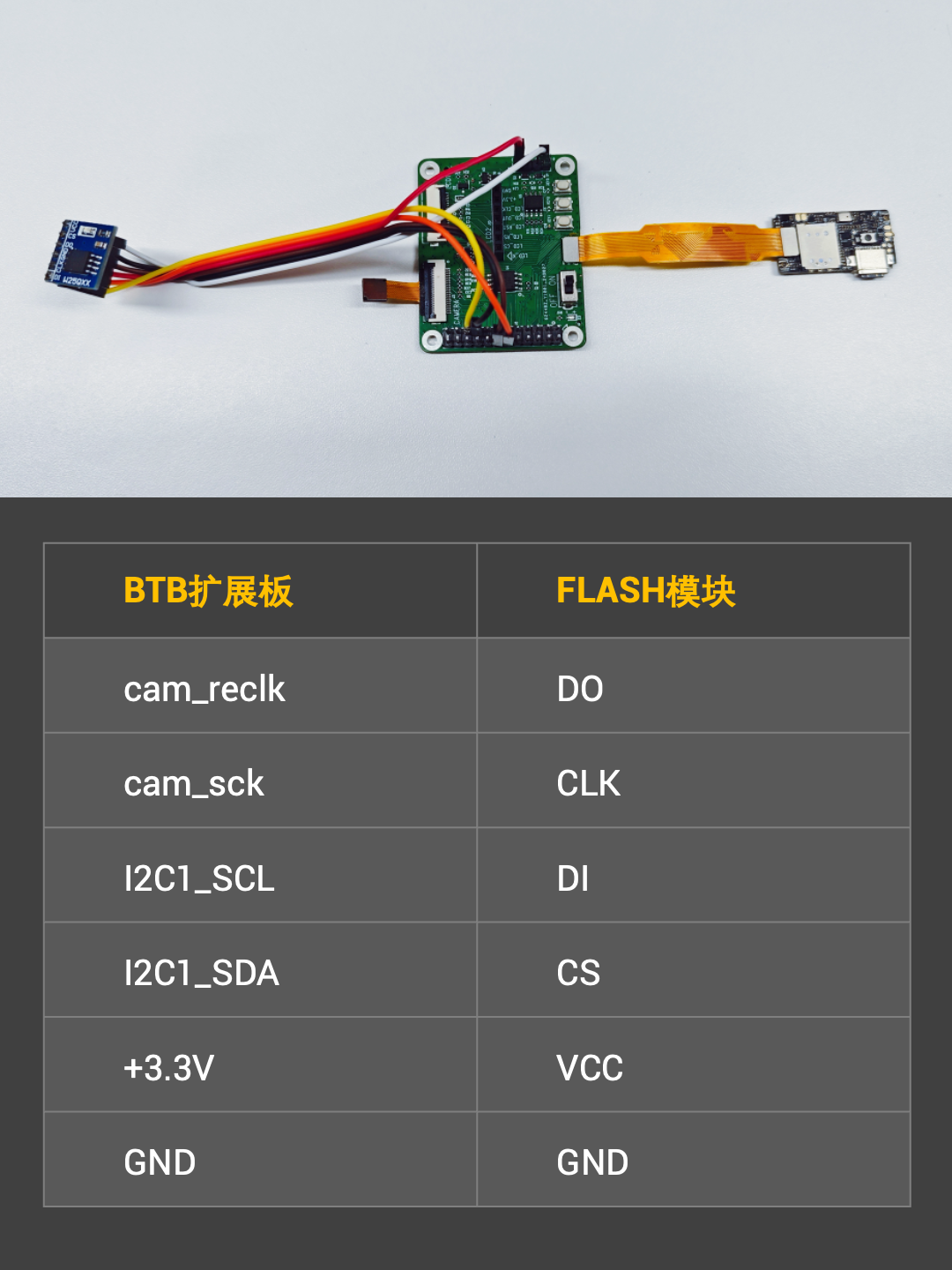

完整接线如下所示：

1.2 软件准备：

• LuaTools调试工具：
  https://docs.openluat.com/Luatools

• API接口说明：
  https://docs.openluat.com/air201/luatos/api/core/spi

• 最新固件：
  https://gitee.com/openLuat/LuatOS-Air201/tree/master/core

• 最新脚本：
  https://gitee.com/openLuat/LuatOS-Air201/tree/master/demo/spi

2. 示例代码介绍

使用克隆的代码进行测试，代码路径：
LuatOS-Air201\demo\spi

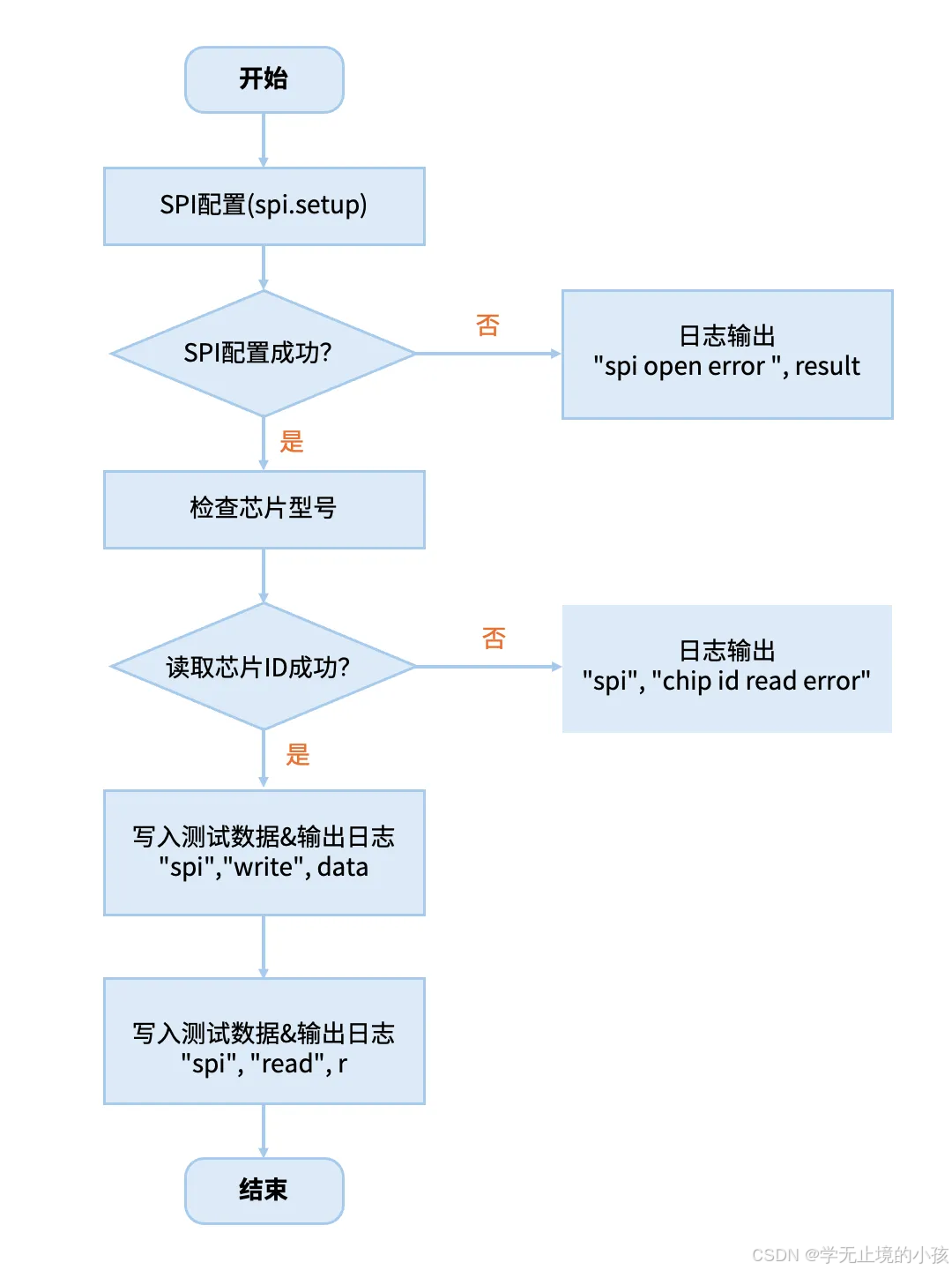

程序流程如下图所示：

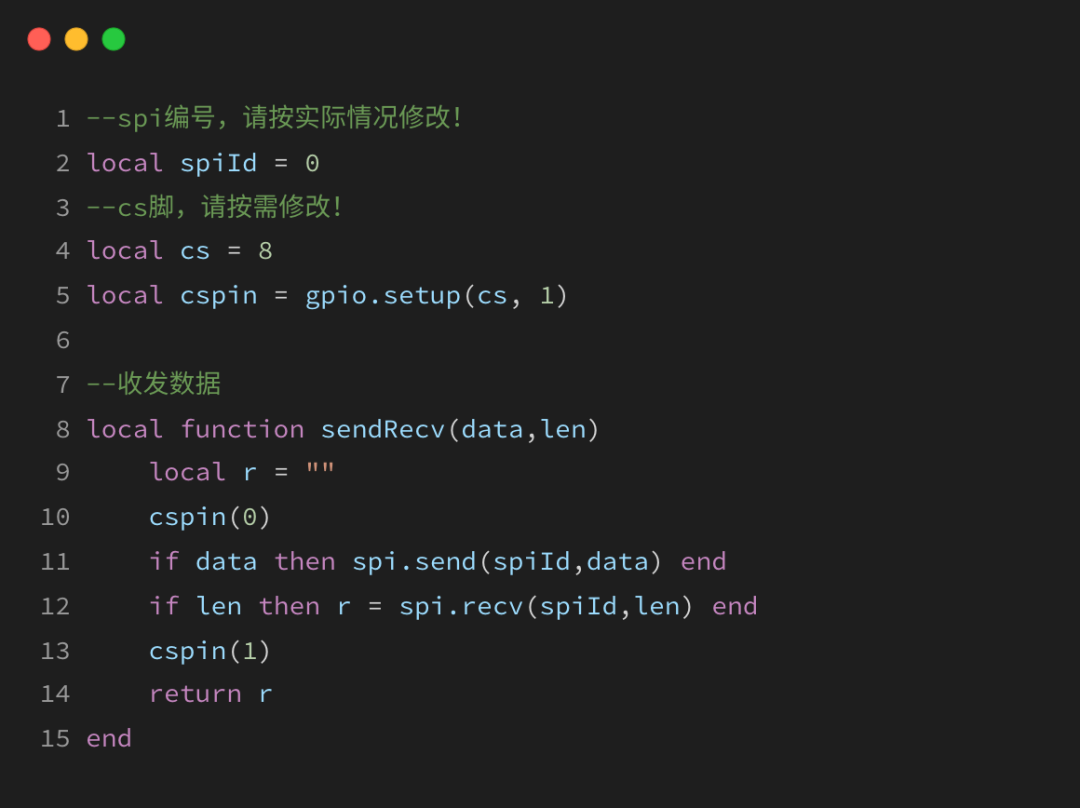

2.1 初始化配置

SPI使用的是SPI0，CS使用的GPIO8，在初始化阶段，通常会将CS（GPIO8）拉高，表示当前没有选中任何从设备。

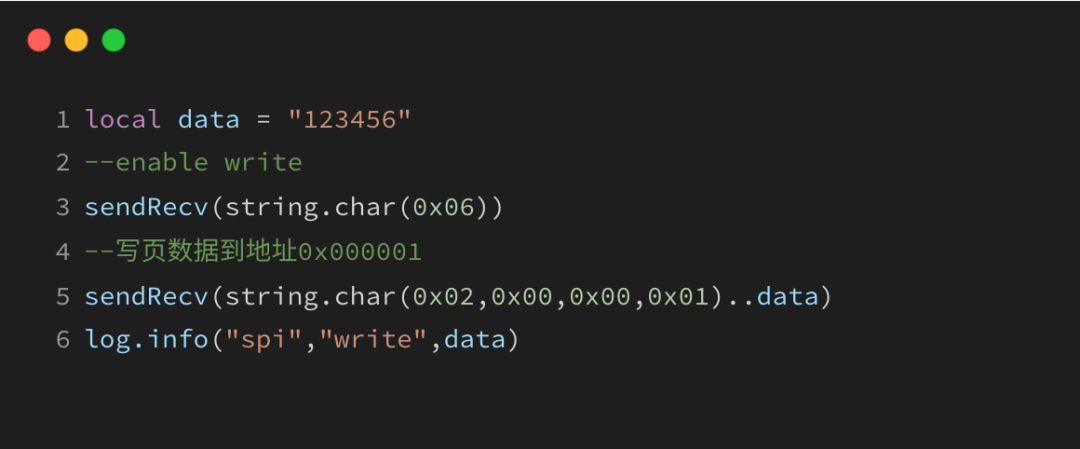

2.2 向FLASH写入数据

查看W25QX系列FLASH模块数据手册的命令集，先写使能命令0x06，再写页数据到地址0x000001。

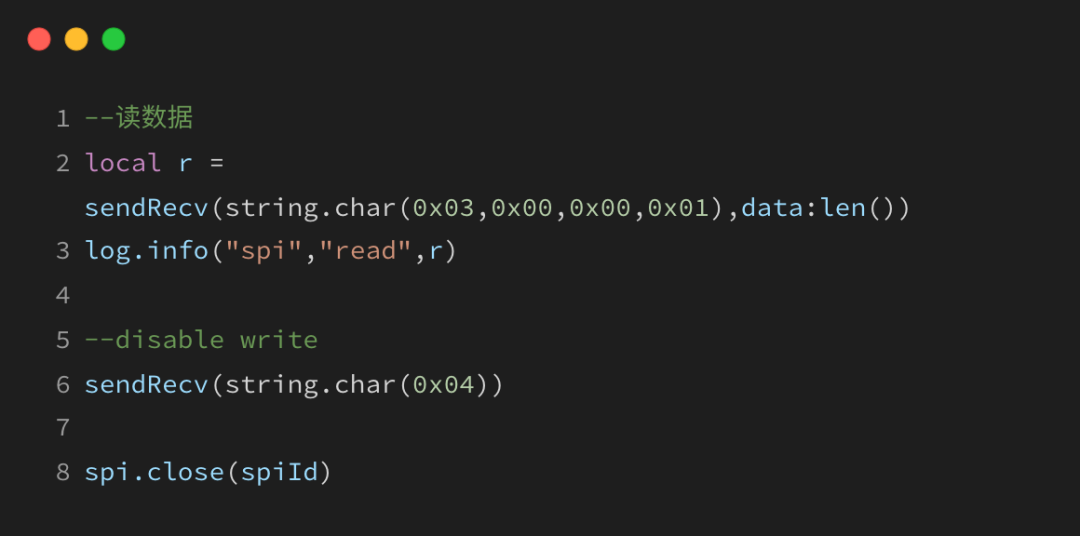

2.3 从FLASH读取数据

查看W25QX系列FLASH模块数据手册的命令集，使用0x03命令，读取0x000001地址的数据，完成操作后关闭SPI。

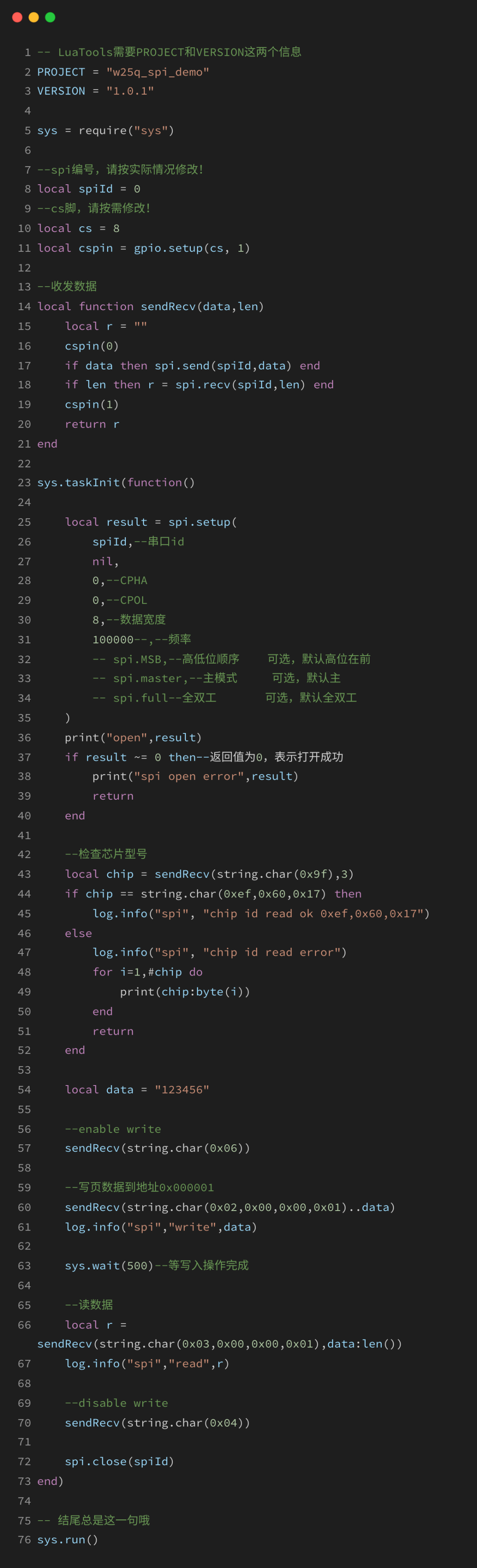

2.4 完整例程展示

3. 代码烧录

新同学可以查看参考详细烧录教程：
https://docs.openluat.com/Luatools/

固件版本不变的情况下，直接选择下载脚本即可。

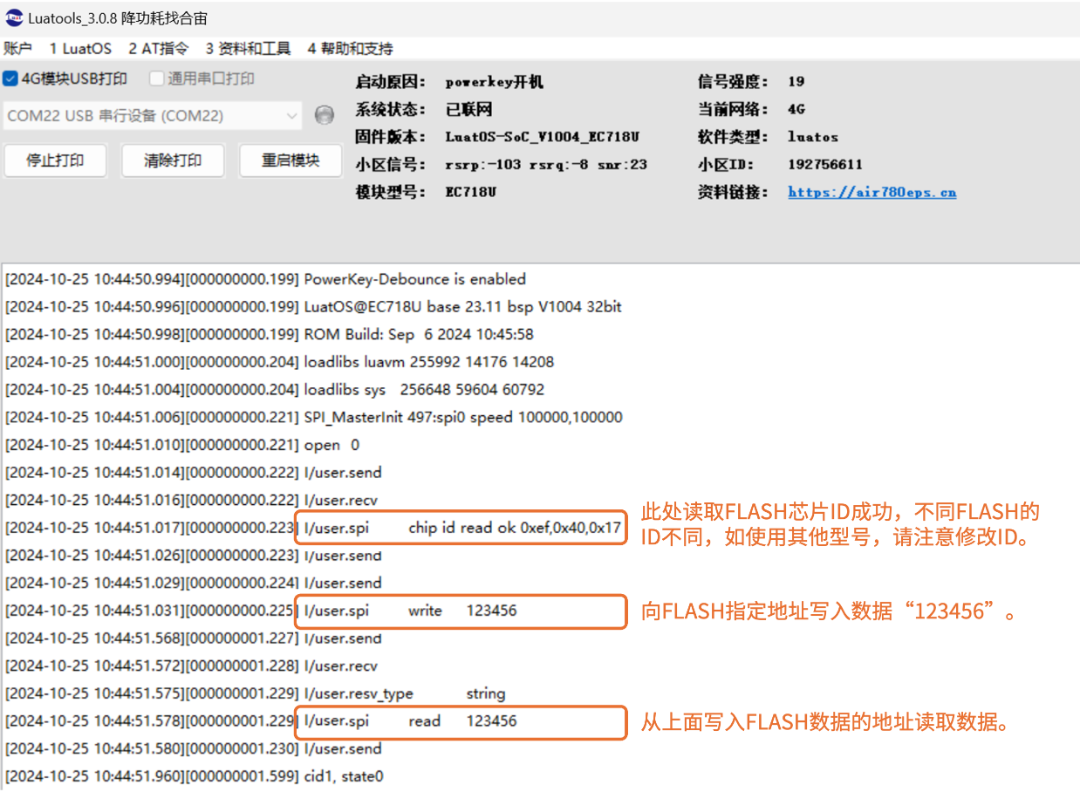

4. 展示效果

至此我们已经使用Air201的SPI接口，成功完成了对W25Q64 Flash存储器的读写操作。
