RESET复位键核心机制研究：引脚功能与硬件设计协同关键！

RESET复位键的核心机制是引脚功能与硬件设计协同构建的重启流程。引脚需明确触发电平、信号延迟等参数，为复位信号提供精准触发条件；硬件设计需借助南桥芯片生成复位信号，并通过门电路（如HC132、HCT14）对信号进行整形、逻辑运算，确保信号稳定传递至各组件。引脚与硬件电路的协同关键点，是解锁该机制、保障设备稳定运行的核心要素。

这个小小的引脚，主要有两大关键作用：

1、强制硬件重启

这是RESET最核心的功能。当你的应用软件出现错误导致系统“卡死”时，任何软件层面的重启命令都可能失效。此时，通过硬件方式拉低RESET引脚，是让系统“起死回生”恢复正常的最终手段。

2、进入下载模式

在某些特定时序下操作RESET，可以配合BOOT引脚，强制模组进入固件下载模式。这对于烧录新固件、升级系统来说是至关重要的一步。

在日常应用中，我们更常用的是第一种功能。本文以Air780EPM为例，分享RESET引脚功能与硬件设计要点。

这里要特别注意：

RESET是硬件重启，不是软件重启，也不是关机；RESET只接受外部输入，模组软件无法直接操作RESET。

01. 模组管脚

Air780EPM模组的RESET对应PIN15管脚，如上方管脚图底部蓝色管脚所示。

02. 功能说明及设计要点

1）模组RESET管脚为系统硬件复位，低电平有效；

2）模组RESET高电平应大于1.3V且不大于3.6V；

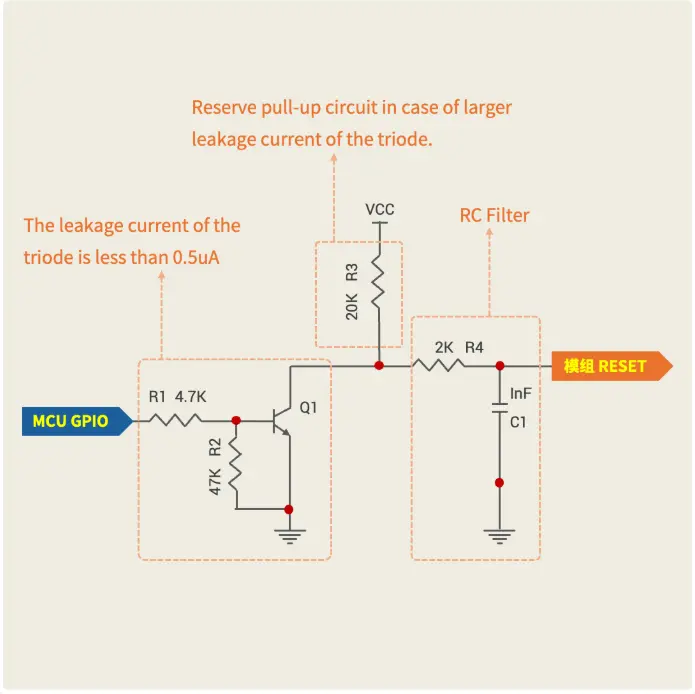

3）如果MCU GPIO通过三极管连接到模组的RESET，则要求三极管的截止漏电流小于0.5uA。否则，由于RESET内部上拉微弱，大漏电可能会将RESET拉到1.3V以下进而造成模组无法正常工作。

4）在三极管漏电流不能保证的情况下，可使用MOS管代替三极管，大多数MOS漏电流相对较低；

5）如果外部高电平可能将RESET拉至1.3V以下，则需要外加上拉电阻使其在合理范围内；

6）模组RESET容易受到干扰而引起异常复位，如有必要可在 RESET引脚上添加RC滤波电路。

03. 参数介绍

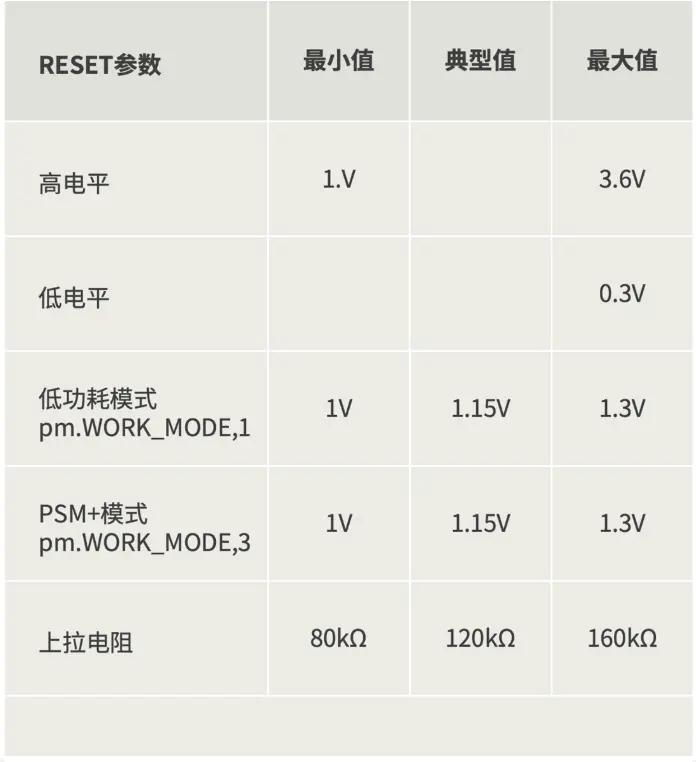

关于RESET的详细参数介绍，见下表：

04. TVS保护

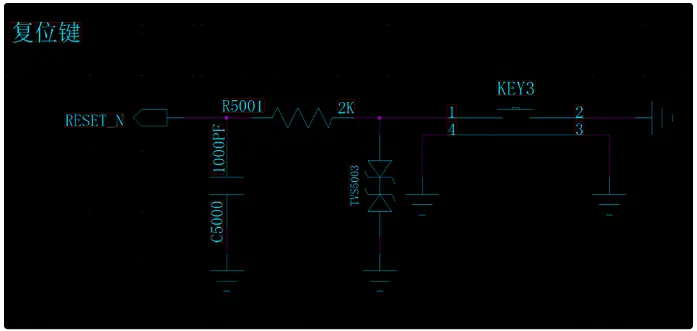

当RESET接实体按键进行拉低执行开机、关机或中断输入动作检测时，实体按键键帽与底座接触时极易产生静电。因此，需要增加TVS进行保护。

推荐物料：芯禾微XESD100N-3V3

相关手册详见：

https://docs.openluat.com/air780epm/product/air780exxpins/#reset_1
