RNDIS网卡进行USB上网的超实用的方法~

RNDIS网卡可以通过USB接口模拟一个网络连接,从而实现设备的网络访问功能。带你使用RNDIS的方式,搭配Linux主控终端,快速实现USB上网。

RNDIS是指Remote NDIS,基于USB实现RNDIS实际上就是TCP/IP over USB,就是在USB设备上跑TCP/IP,让USB设备看上去像一块网卡,从而使Linux可以通过USB设备连接网络。

一、Linux驱动配置

1. 虚拟串口

通过串口发送AT指令,Air780ER使用CDC-ACM驱动,大部分Linux系统默认就支持,插入就可以使用。

测试AT指令可以用minicom等工具,运行命令:

sudo minicom -D /dev/ttyACM0

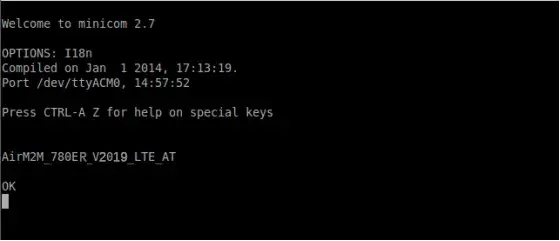

测试结果如下:

如果所用系统不支持CDC-ACM驱动,则可使用如下配置:

▼ 虚拟串口驱动配置 ▼

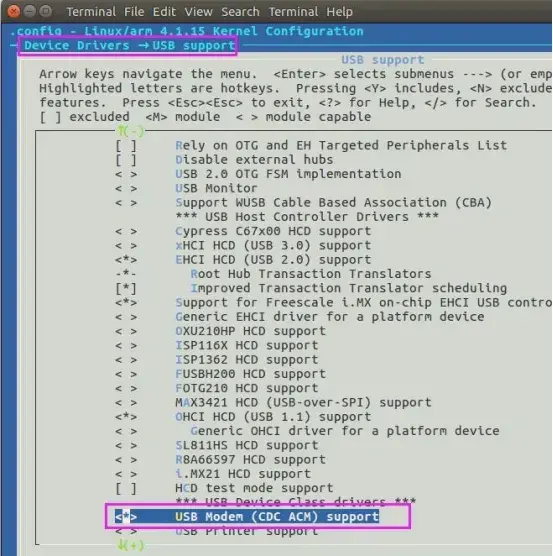

1)配置内核:

2)确定端口:

交叉编译后,板上运行,demesg打印如下。

说明ACM驱动Air780ER成功,其中节点:

1-1.3:1.2为AT口

对应的操作文件/dev/ttyACM0,进行通讯。如果没有合适的命令行工具,用如下的源代码编译个简单小程序在linux下发AT的小工具;

1-1.3:1.4为日志口

对应的操作文件/dev/ttyACM1,进行抓日志,具体抓日志方法见uart_capture.c;

1-1.3:1.6为modem口

对应的操作文件/dev/ttyACM2,客户可以进行PPP拨号。

注意事项:

有些Linux设备存在模组重启后,操作文件会发生移位,比如本来是/dev/ttyACM0是可以进行AT通讯的,后来又不行。

最靠谱的方法是通过驱动节点,来找到操作文件usb_find.c;

可以用:

FindUsbDevice(AIRM2M_USB_DEVICE_AT_INTERFACE_ID),来寻找真正的需要的端口。

某些最简系统需要根据设备描述来识别,可以参考如下Linux上展示的细节进行适配,lsusb_618;

相关最新资料详见:

https://docs.openluat.com/air780er/at/quick_start/usb/

2. RNDIS驱动

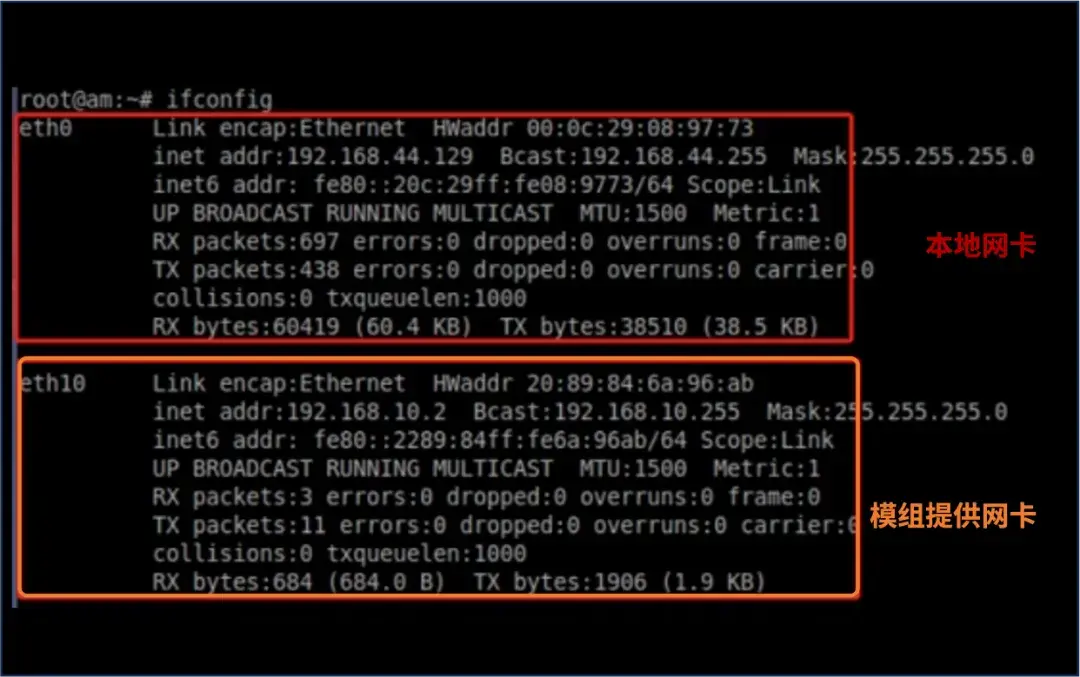

Air780ER是标准的RNDIS,目前Linux大部分发行版本都已经默认支持RNDIS驱动了,只要通过USB连接Air780ER模组就可以直接用,模组开机后就会在Linux设备端看到新的网卡。

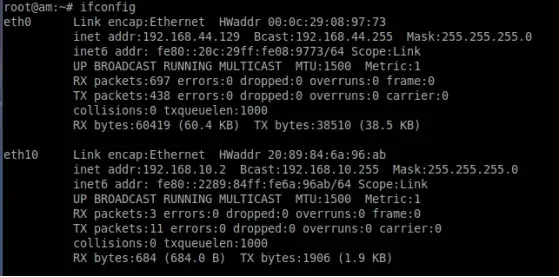

如下图所示:

注意:

每个设备的ethx可能不一样,上图插入Air780ER模组后增加的网卡即为RNDIS网卡,地址为192.168.10.2。

如果没有RNDIS驱动的,可按照下图配置:

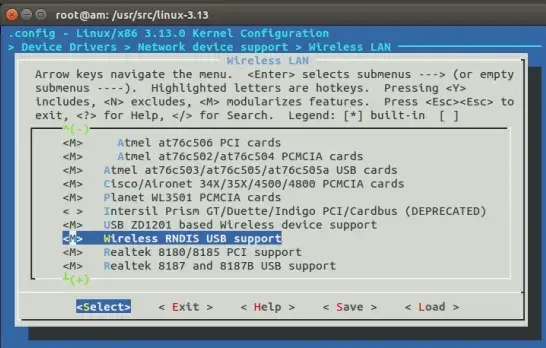

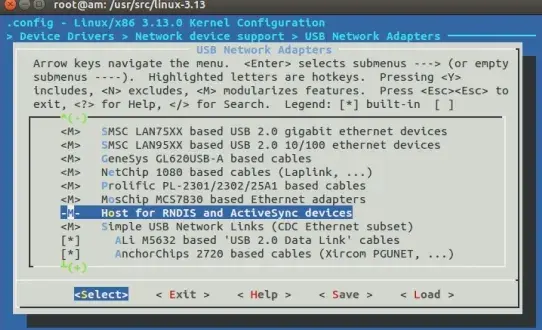

▼ RNDIS驱动配置 ▼


二、RNDIS功能测试

STEP 1:禁用本地网卡sudo ifconfig eth0 down

STEP 2:使能模组网卡sudo ifconfig eth10 up

使能之后,最好再通过ifconfig再次确认一下。

STEP 3:联网测试

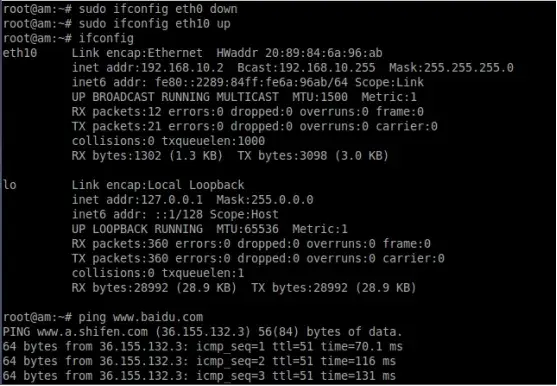

PING百度网站联网成功,如下图所示。


三、如何禁用RNDIS功能

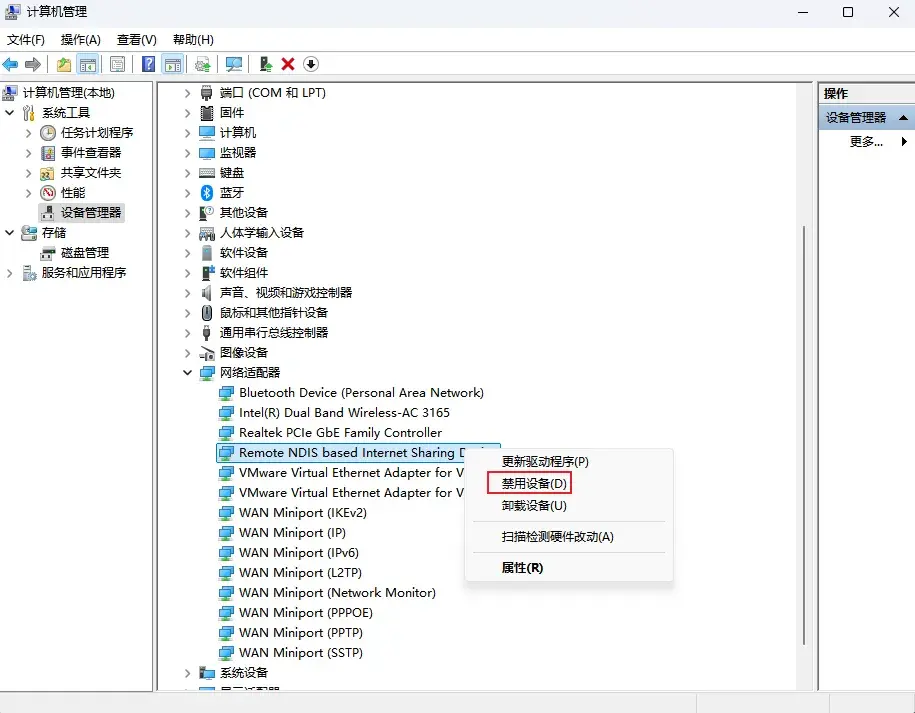

1. 使用设备管理器禁用RNDIS功能

在设备管理器,网络适配器下找到Remote NDIS选项后,点击鼠标右键选择禁用设备即可。


2. 使用代码禁用RNDIS功能

发送AT+RNDISCALL=0关闭RNDIS网卡,重启生效。

四、常见问题及解决办法

1. 如何排查Linux使用RNDIS无法上网的问题?

一般情况下,不是特别精简的Linux已经支持RNDIS 功能,如果插上合宙的4G 模组,但是不能上网的话,需要注意以下几点:

1)能否检测到RNDIS设备?

在命令行中输入dmesg,如此出现rndis_host 1-1:1.0 eth1这样的打印,则证明已经识别到了。如果没有,可能是硬件问题,也可能是所用Linux真的不支持rndis,需参考上文驱动配置,配置一下驱动。

此时查看ifconfig,如果没有出现rndis_host 1-1:1.0 eth1中的eth1,则发送ifconfig -a;此时发现有eth1但是没有IP地址,发送udhcpc -i eth1出现地址后,即可使用此网卡进行上网。

2)出现设备网卡,但是无法上网?

这可能是由于模组没有注册上网络,可以通过模组串口发送AT指令查询。

常用AT指令:

AT+CPIN? 查看卡是否在位;

AT+CEREG? 查看是否注册上网络;

AT+CESQ 查看信号值;

ATI 查看版本号。

2. RNDIS上网,获取实时流量、上行下行数据是哪个指令?

可以通过ifconfig获取。

3. Linux其它常见问题的解决方法:

01)无法识别VID与PID

一般模组对接的Linux协议是USB协议,设备插入后,系统会检测出设备的标识:PID VID;

其中VID是厂商识别码,PID是产品识别码。此处不需要装驱动也可以识别,所以,我们排除插入无法识别的时候,先通过命令行命令lsusb。

Air780ER模组的VID与PID,分别是19d1和0001。

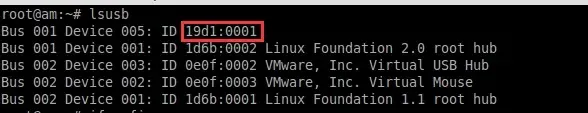

如上图所示 ,就是代表已经识别到Air780ER模组了。

查看模组是否已经识别,如果这里没有识别到模组,应该先排除硬件问题。

常见硬件问题:

USB是否走线过长;

USB是否VBUS没有连接;

模组是否没开机。

02)确认是否识别到网卡

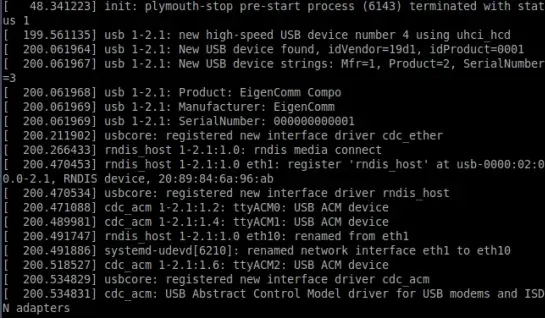

如果按照驱动配置加入驱动,Linux发送dmesg出现以下的显示说明正常识别到网卡:

第8行:

1-2.1设备代表挂在usb bus1上2.1节点为EigenComm的USB 设备;

第13行:

1-2.1:1.0代表usb interface 0,被当做RNDIS使用(其实interface 1也是被RNDIS使用);

第16、17、19行:

1-2.1:1.2 、1-2.1:1.4 、1-2.1:1.6代表usb interface 2,4,6,分别枚举ttyACM0,ttyACM1,ttyACM2(这个不固定)。

第18行:

代表RNDIS被设置成eth10网卡,如下所示:

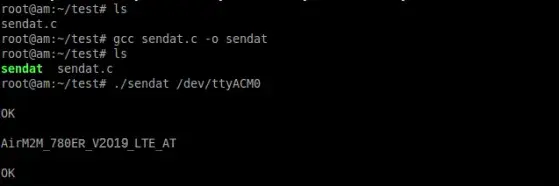

03)在Linux下发AT的小工具

一些Linux开发板本身不带串口工具,出问题的时候没法通过AT指令来找出原因,这里提供一个小工具sendat.c,编译后运行即可。

最新工具下载详见:

https://docs.openluat.com/air780er/at/quick_start/usb/

今天的内容就分享到这里了~
