STC8H/STC32G 的 PWM 同时捕获 4 路输入信号的周期和占空比，有视频讲解

STC8H 同时捕获 4 路 输入信号的周期和占空比，有视频讲解
STC32 同时捕获 4 路 输入信号的周期和占空比，有视频讲解


STC8H 同时捕获 4 路 输入信号的周期和占空比，有视频讲解
STC32 同时捕获 4 路 输入信号的周期和占空比，有视频讲解

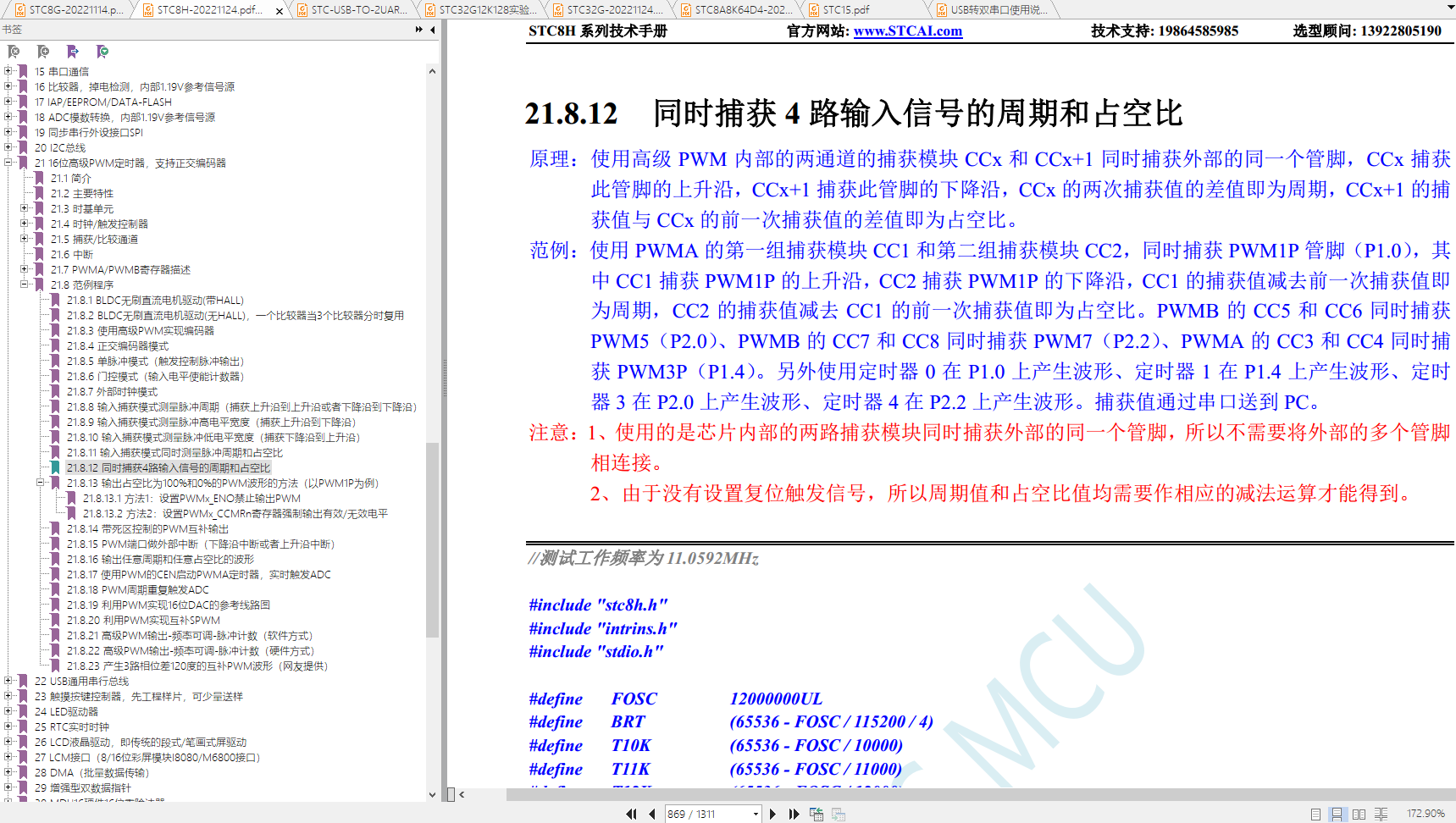

21.8.12 同时捕获 4 路输入信号的周期和占空比

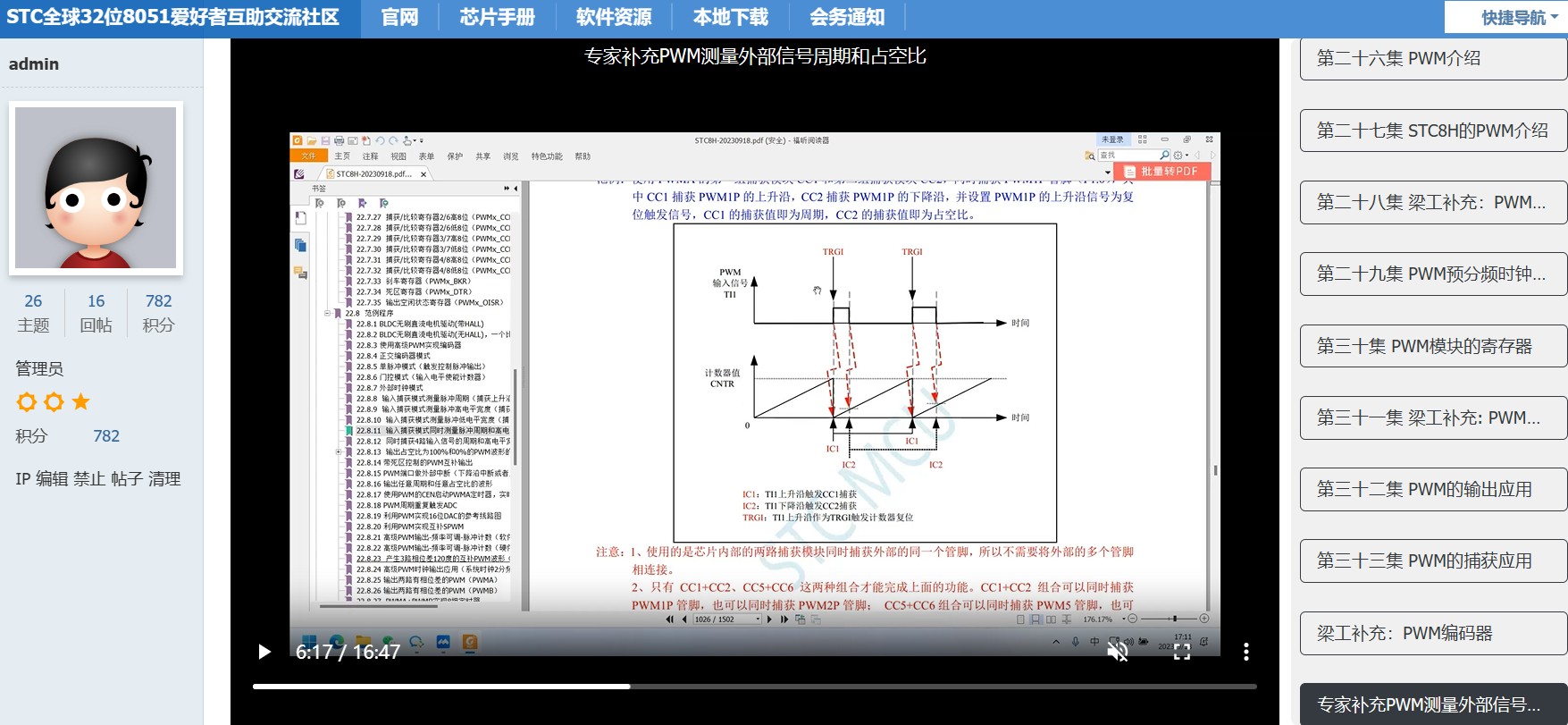

原理：使用高级 PWM 内部的两通道的捕获模块 CCx 和 CCx+1 同时捕获外部的同一个管脚，CCx 捕获
此管脚的上升沿，CCx+1 捕获此管脚的下降沿，CCx 的两次捕获值的差值即为周期，CCx+1 的捕
获值与 CCx 的前一次捕获值的差值即为占空比。

范例中实际测试如何接线：
使用 PWMA 的第一组捕获模块 CC1 和第二组捕获模块 CC2，同时捕获 PWM1P 管脚（P1.0），
其中 CC1 捕获 PWM1P 的上升沿，CC2 捕获 PWM1P 的下降沿，CC1 的捕获值减去前一次捕获值即
为周期，CC2 的捕获值减去 CC1 的前一次捕获值即为占空比。

PWMB 的 CC5 和 CC6 同时捕获PWM5（P2.0）、
PWMB 的 CC7 和 CC8 同时捕获 PWM7（P2.2）、

PWMA 的 CC3 和 CC4 同时捕获 PWM3P（P1.4）。

模拟的被测量信号发生器：
使用定时器 0 在 P1.0 上产生波形、
定时器 1 在 P1.4 上产生波形、
定时器 3 在 P2.0 上产生波形、
定时器 4 在 P2.2 上产生波形。

捕获值通过串口送到 PC。

测量输入波形用的是 16位高级PWM的模块PWMA和PWMB, 跟普通定时器/外部中断无任何关系

注意：
1、使用的是芯片内部的两路捕获模块同时捕获外部的同一个管脚，所以不需要将外部的多个管脚相连接。
2、由于没有设置复位触发信号，所以周期值和占空比值均需要作相应的减法运算才能得到。

若需要使用第一组 PWM / PWMA 定时器进行捕获功能或者测量脉宽时，输入信号只能从每路的正端输入，
即只有PWM1P/PWM2P/PWM3P/PWM4P 才有捕获功能和测量脉宽功能。
