如何测量72MHz以下的外部信号,
STC32的144MHz的高速PWM
STC32G12K128-35MHz-LQFP64/48/32,TSSOP20
STC32G8K64-42MHz-LQFP48/32
STC8H1K08T-33I-TSSOP20/QFN20
的高速 144MHz ~ 196MHz 的PWM, 可以捕获外部脉冲信号，可以工作在 144MHz 以上
理论上 STC32G系列可以测量 144MHz/2以下频率的信号
已验证了:
1, 内部 HIRC-12MHz
2, HIRC-12MHz / 10 = 1.2MHz低频 给 STC32G12K128的CPU使用

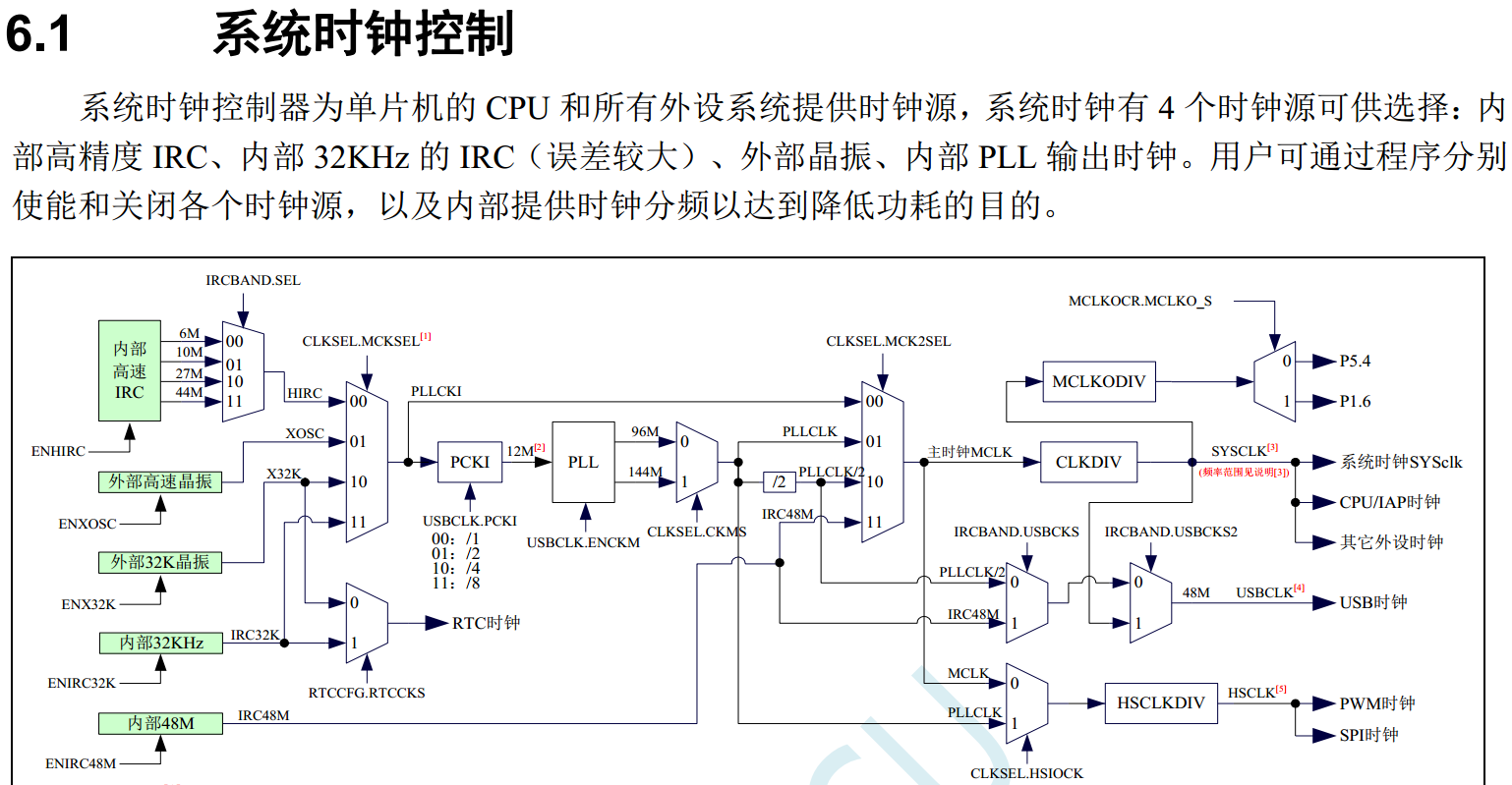

3, HIRC-12MHz通过 PLL产生144MHz做PWM的时钟源, PWMB组产生 28.8MHz信号源
4, PWMA组侧量 28.8MHz的信号源正确 ！
5, 等72MHz信号发生器来测试72MHz
